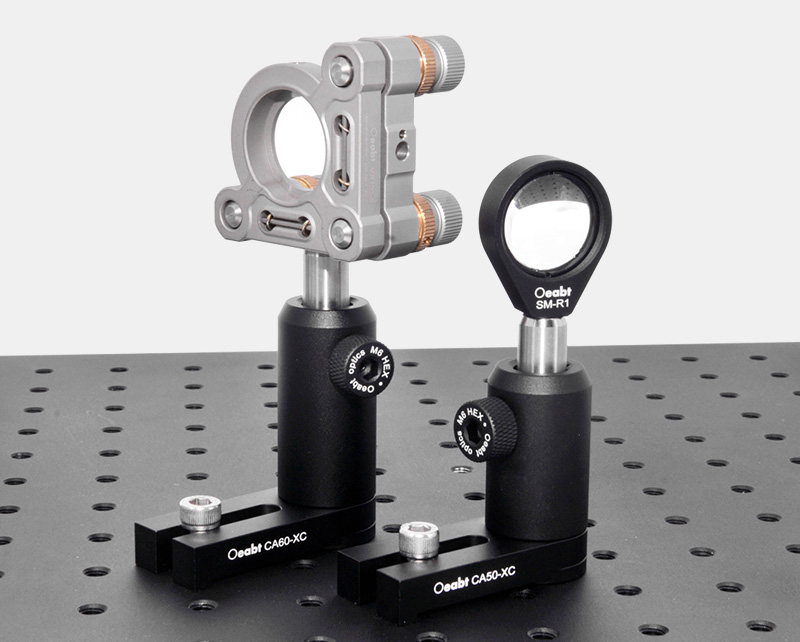

CA-XC系列 旋转磁性接杆支座

产品推荐

首页 > 产品中心 > 光学接杆支架 > CA-XC系列 旋转磁性接杆支座
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

通用接杆支架具有旋转叉式压块和磁力底座,便于对准;

弹簧式手拧螺丝在最终锁定之前固定接杆;

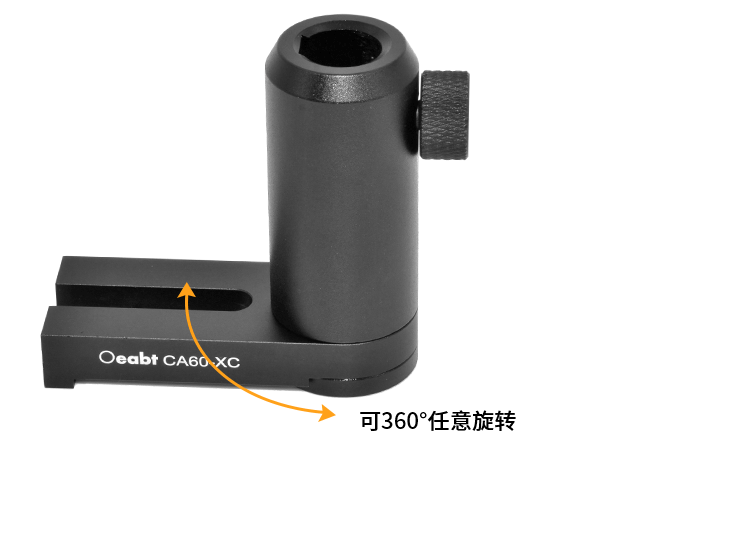

底座360°旋转方便安装;

接杆可以通过支架底座升降,使光束高度最低;

底座的磁铁在固定到光学平台前提供夹持力;

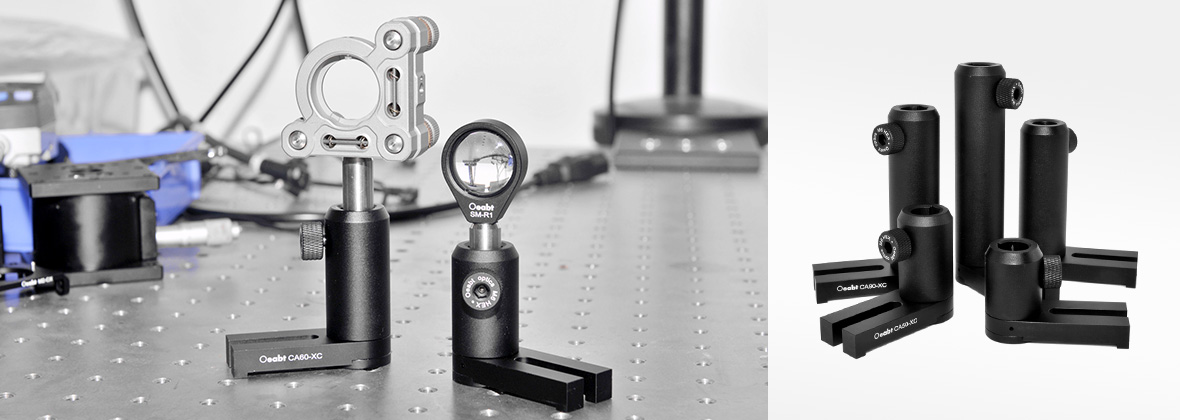

这些接杆支架采用旋转底座,可以在面包板上的多个安装孔之间选择安装。底座底部的磁铁有助于在在最后锁定前为粗略的光学对准提供夹持力,使其与光学平台上的安装孔共线。360°旋转底座可以为接杆支架增加旋转和磁性定位功能,这样能够尽量减少用户组装光学系统的时间。

旋转磁性接杆支座
直径
Ø25mm
材质 7075铝合金+磁铁

旋转底座
规格
62.5*25.0*10.9mm
槽距
6.7*34.3mm
材质
铝合金+磁铁

型号 高度 重量
CA30-XC
30mm 50.9g
CA40-XC
40mm 59.4g
CA50-XC
50mm 70.0g
CA60-XC
60mm 80.0g
CA70-XC
70mm 89.1g
CA80-XC
80mm 99.2g
CA90-XC
90mm 108.6g
CA100-XC
100mm 118.1g
CA110-XC
110mm 127.9g

示意图
通用参数

(1)这些接杆支架采用旋转底座,可以在面包板上的多个安装孔之间选择安装。底座底部的磁铁有助于在在最后锁定前为粗略的光学对准提供夹持力,使其与光学平台上的安装孔共线。360°旋转底座可以为接杆支架增加旋转和磁性定位功能,这样能够尽量减少用户组装光学系统的时间。

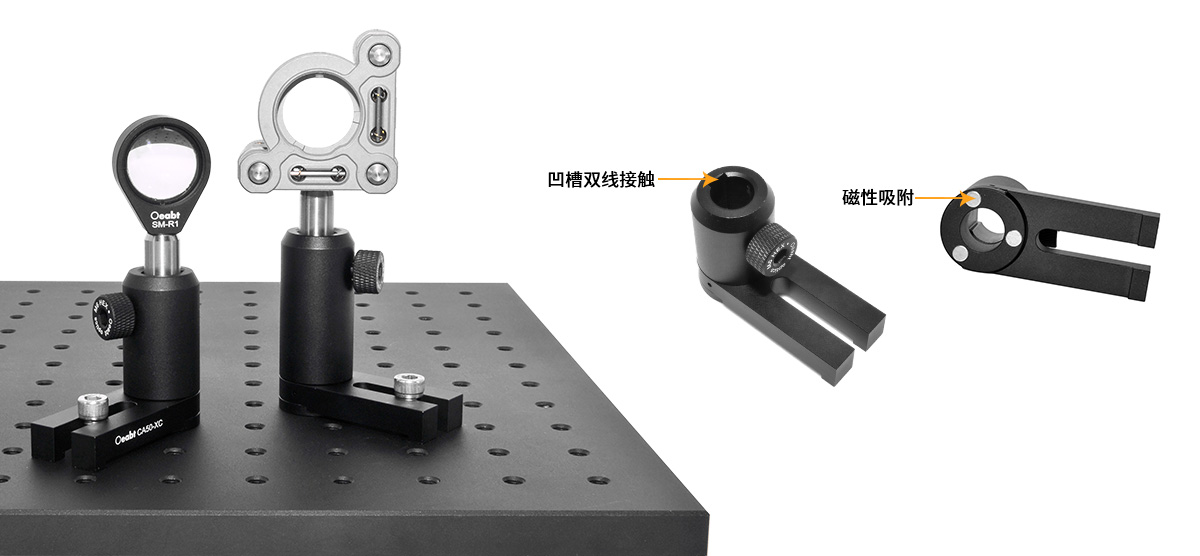

(2)底座为凹陷结构, 方向与其长度方向垂直。在高度调节方面,中空的底座允许Ø12mm或∅12.7mm接杆接触到光学平台, 将接杆的高度调节最大化。凹槽可以在接杆和接杆支架之间提供高稳定的双线接触。其它不具有方形凹槽设计的接杆支架具有的固定力较小,接杆会随着时间而向下滑动。

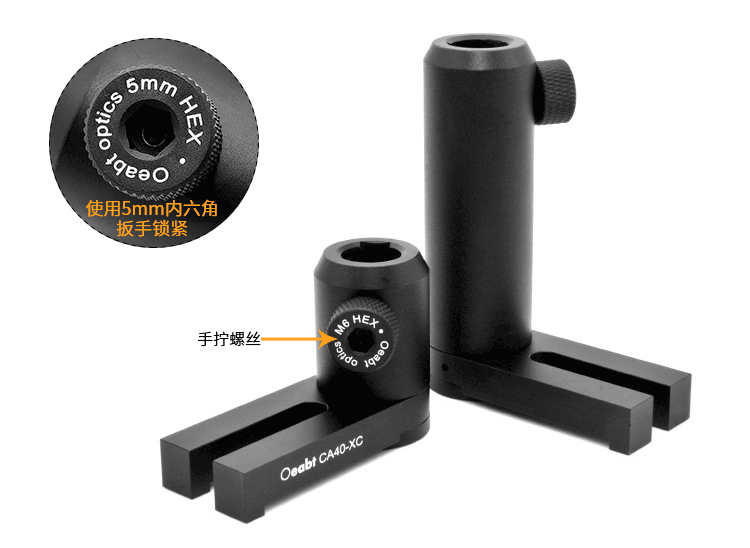

(3)每个接杆支架都附带一个弹簧式手拧螺丝,拧紧该手拧螺丝即可固定接杆的高度位置。除手拧固定外,可用5mm六角扳手再次拧紧稳固。正常拧紧力度即可,切勿过力拧死,容易断损旋钮!最大扭矩不超3.2N.m。

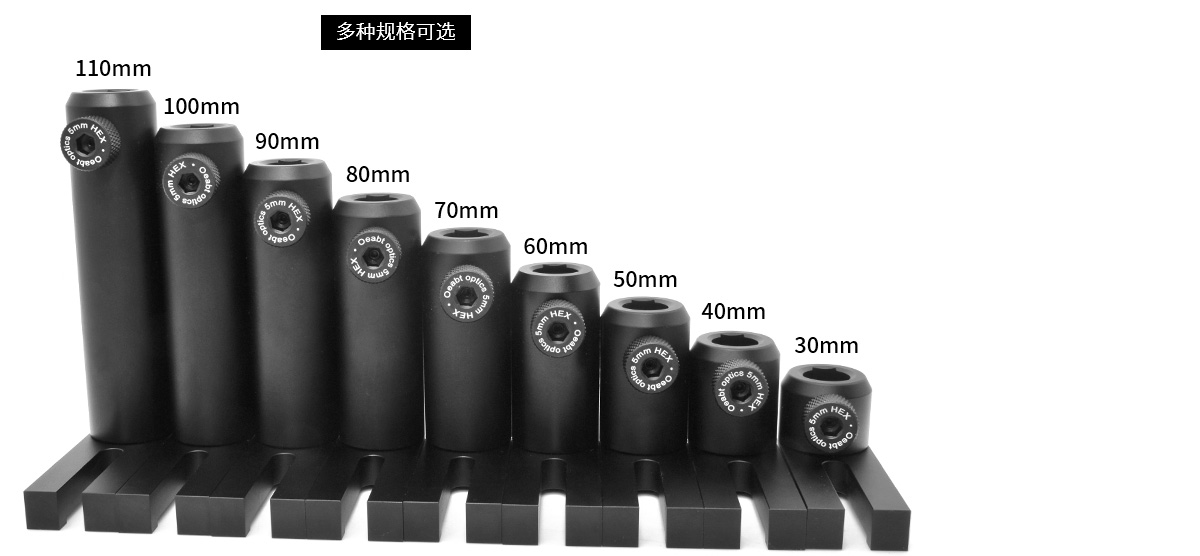

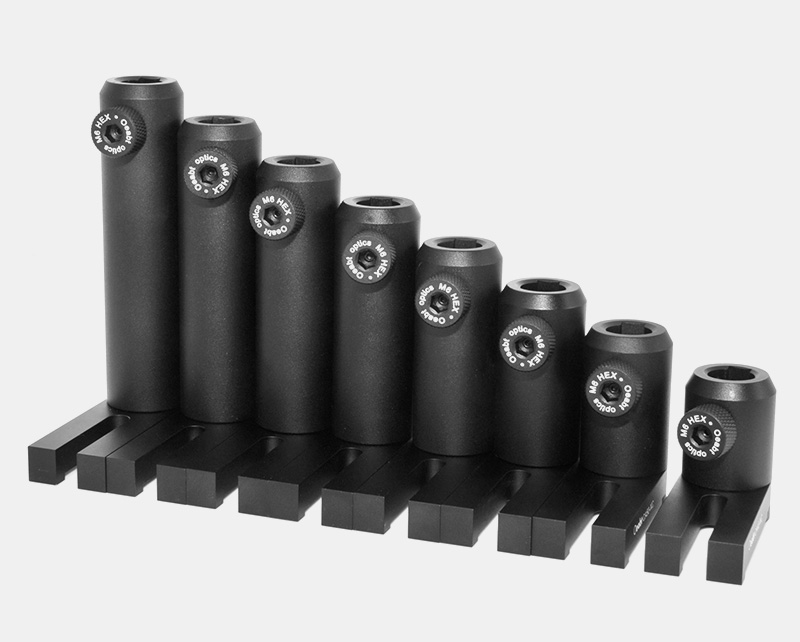

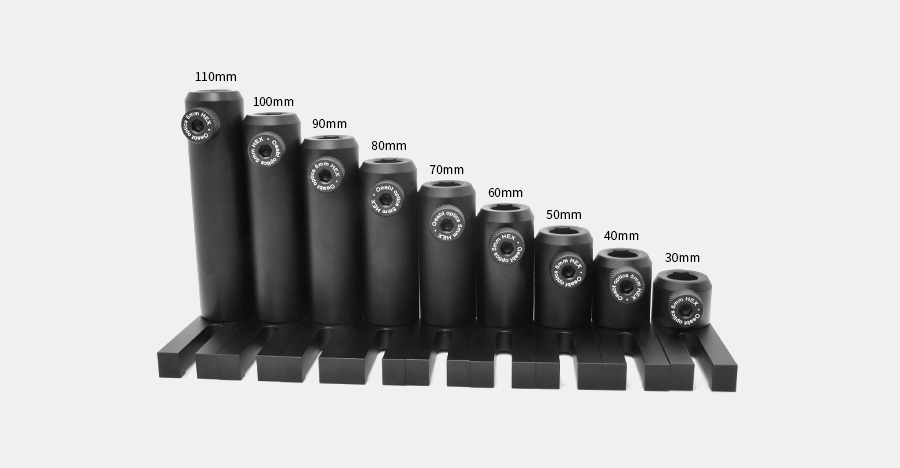

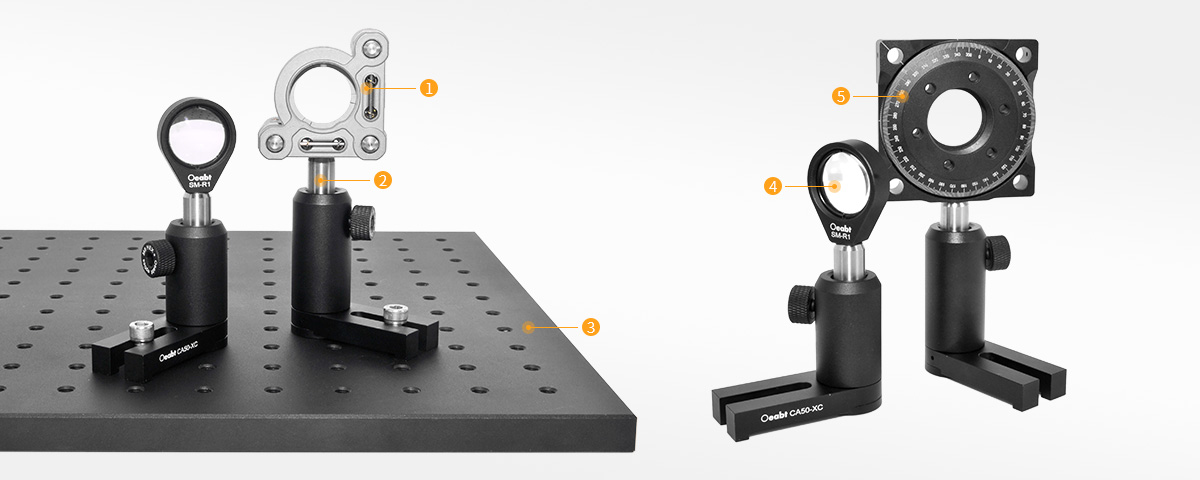

(4)多种规格可选:

       Oeabt提供多种系列立柱接杆支杆,可以提供不同尺寸的长度,对于自由空间的光学实验调节和手动光路校准提供了不可替代的作用,可以任意安装各种光机元件。

CA-XC系列 旋转磁性接杆支座

通用接杆支架具有旋转叉式压块和磁力底座,便于对准;

弹簧式手拧螺丝在最终锁定之前固定接杆;

底座360°旋转方便安装;

接杆可以通过支架底座升降,使光束高度最低;

底座的磁铁在固定到光学平台前提供夹持力;

支架高度40mm~100mm可选,适用不同自由空间内使用;

这些接杆支架采用旋转底座,可以在面包板上的多个安装孔之间选择安装。底座底部的磁铁有助于在在最后锁定前为粗略的光学对准提供夹持力,使其与光学平台上的安装孔共线。360°旋转底座可以为接杆支架增加旋转和磁性定位功能,这样能够尽量减少用户组装光学系统的时间。
