产品说明

• 提供Z轴方向（沿光轴）的平移2mm行程；

• 高精度测微头驱动，最小调节刻度1µm；

• 兼容Ø1英寸，厚度≤7mm的光学元件；

• SM1（1.035”-40）内螺纹，附带2个卡环；

• M4螺孔，支持接杆安装；

TM1-ZP 平移式安装座采用高精度挠性机制，实现稳定且可重复的 Z 轴微调运动，能够在光轴方向上精确定位光学元件。

示意图

通用参数

（1）TM1-ZP 平移式安装座采用高精度挠性机制，实现稳定且可重复的 Z 轴微调运动，能够在光轴方向上精确定位光学元件，尤其适用于对焦精度要求极高的实验场景，如光纤耦合、空间滤波或干涉测量系统中光学路径的微调补偿。

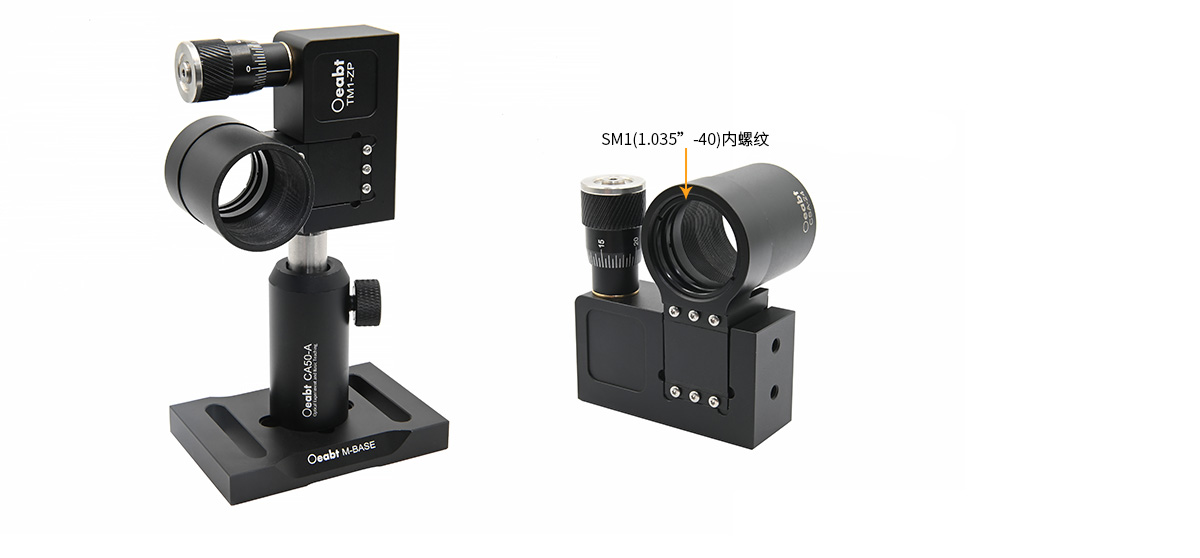

（2）该安装座带SM1（1.035”-40）内螺纹，利用卡环可安装厚度≤7mm 的Ø1英寸光学元件，确保元件在调整过程中的稳固性与中心对准。对于更大厚度的元件，用户可选配SM1透镜套管。

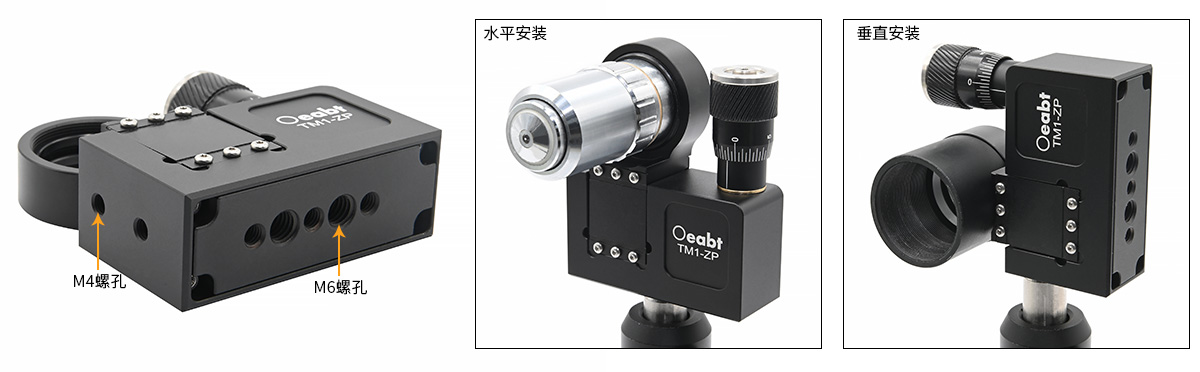

（3）TM1-ZP安装座底部集成3个M4螺孔与2个M6螺孔，侧面额外提供两个M4 螺孔，可灵活搭配任意Ø1/2英寸接杆或安装板，支持垂直或水平安装配置。

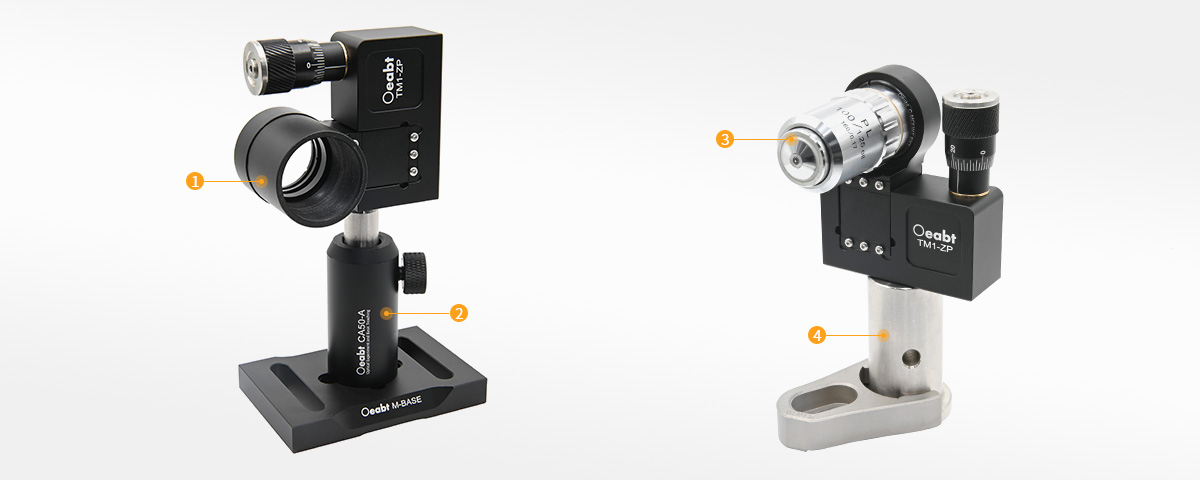

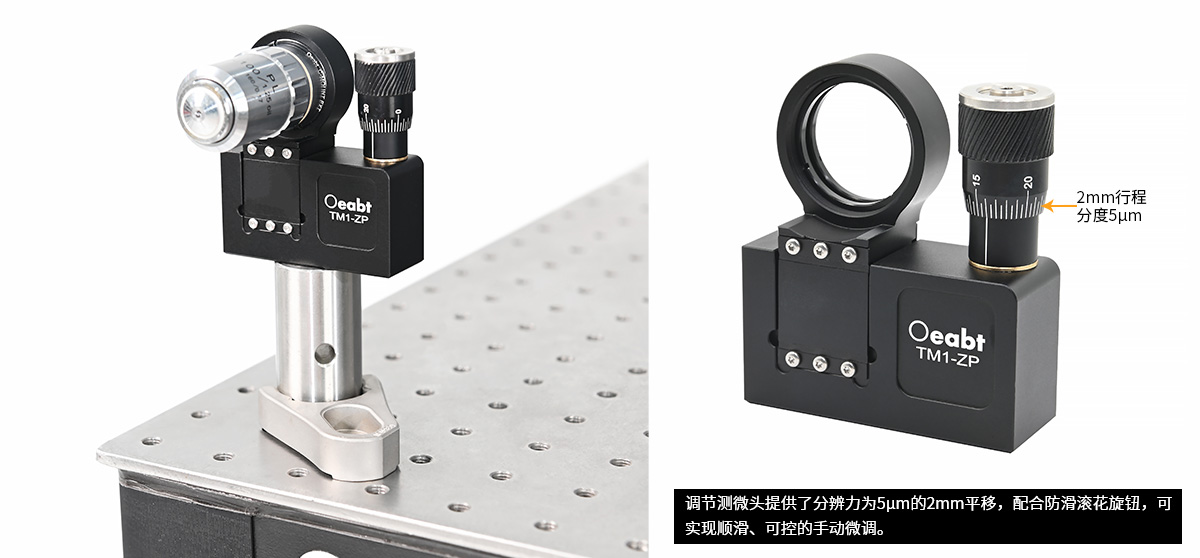

❶Ø1英寸公转母透镜套筒点击购买>	❷CA-A系列接杆支架点击购买>
❸MOP系列显微成像物镜点击购买>	❹Ø1英寸不锈钢接杆点击购买>

TM1-ZP Z轴平移安装座
