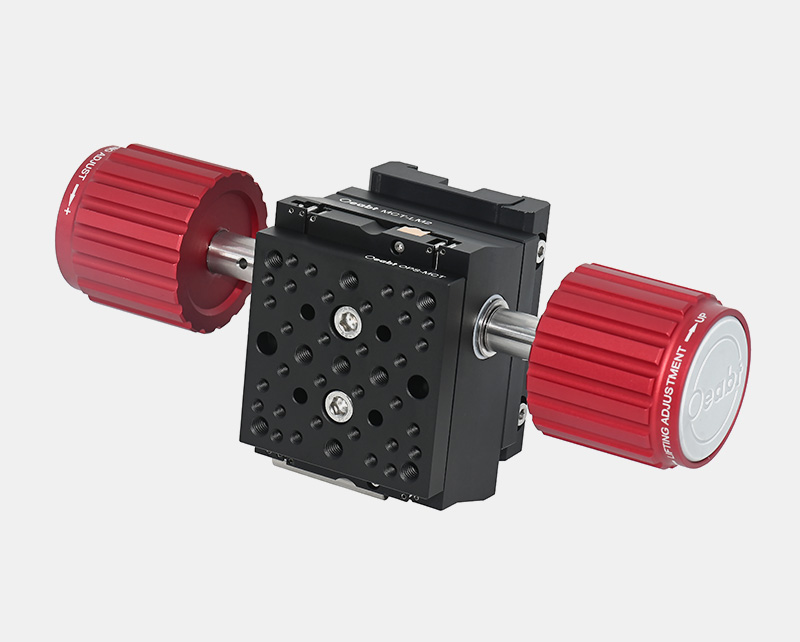

基座光学科技有限公司_MCT-LM2 升降调焦滑台手轮

产品说明

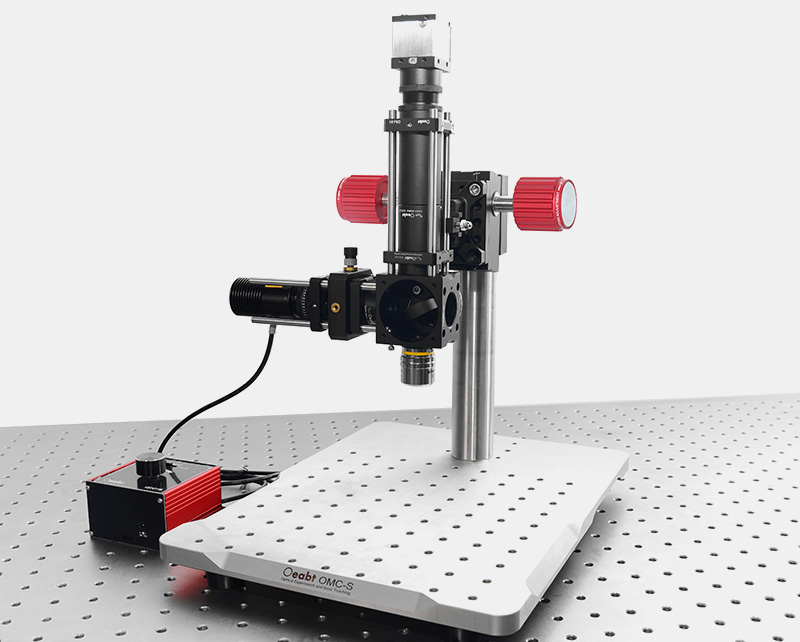

• 实现显微镜头升降调节；

• 调焦手轮可控制调节速度，用于快速或高精度移动；

• 线性升降行程38mm；

• 支持垂直方向的最大负载为1kg；

• 提供多种预装置选项；

显微镜调焦滑台利用钢珠导轨式齿条调焦机构，可进行粗动调焦行程移动约38mm，实现显微镜头升降调节。通过齿杆套的偏心调整，促进齿轮与齿条的啮合程度，以使运动平稳并消除空程。支持垂直方向的最大负载为1kg。(如需搭载更大负载，联系客服咨询技术支持。）

型号	MCT-LM2
规格	180.980.450.0mm
升降行程	38mm
螺纹类型	前面板：2处M6螺纹孔；后面板：7处M6螺孔，2处M6沉头孔，4处M4沉头孔；
重量	715.0g
材质	7075铝合金+304不锈钢

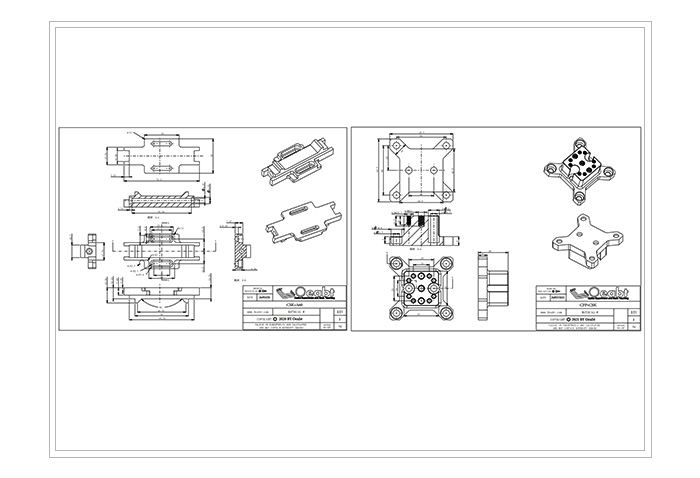

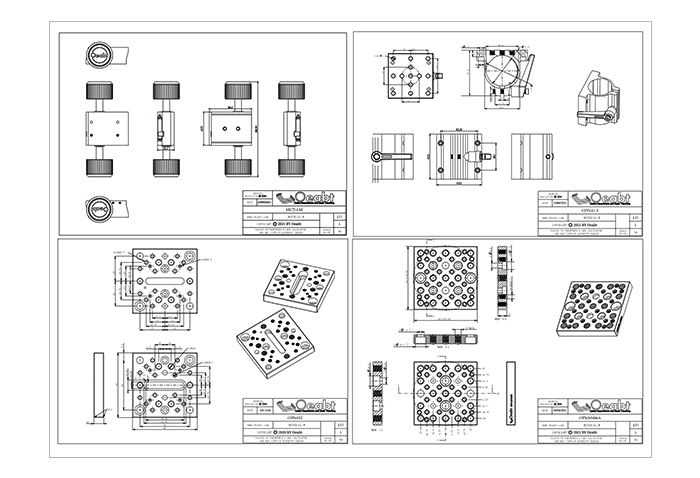

示意图

通用参数

（1）显微镜调焦滑台利用钢珠导轨式齿条调焦机构,手轮可进行粗动调焦行程移动约38mm移动机构。采用耐磨性好的铜合金燕尾导轨作精密导向，通过齿杆套的偏心调整,促进齿轮与齿条的啮合程度，以使运动平稳并消除空程。支持垂直方向的最大负载为1kg。(如需搭载更大负载，联系客服咨询技术支持。）

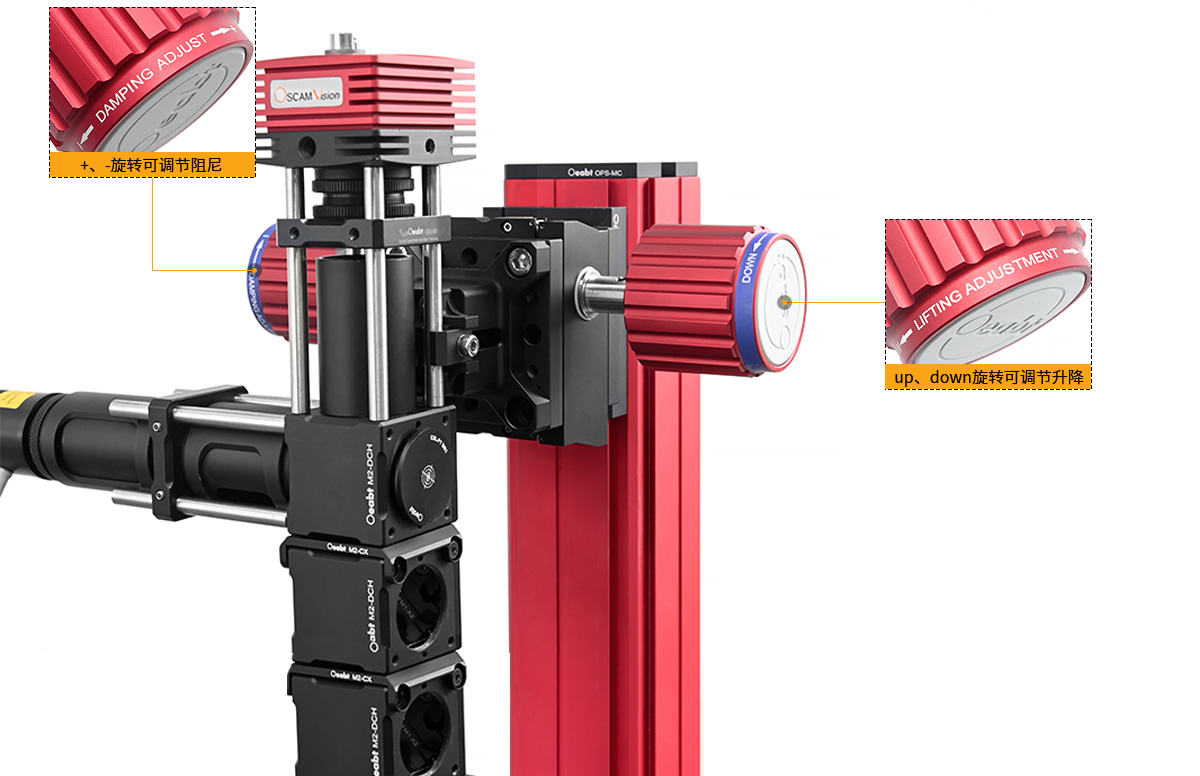

（2）手轮一端可进行粗动调焦行程移动约38mm移动机构采用耐磨性好的铜合金燕尾导轨作精密导向。；另一端手轮为阻尼调节，保持调焦位置不自然下滑。依靠齿杆套与齿杆之间的摩擦阻力，这个阻力大小可以通过手轮来调整。

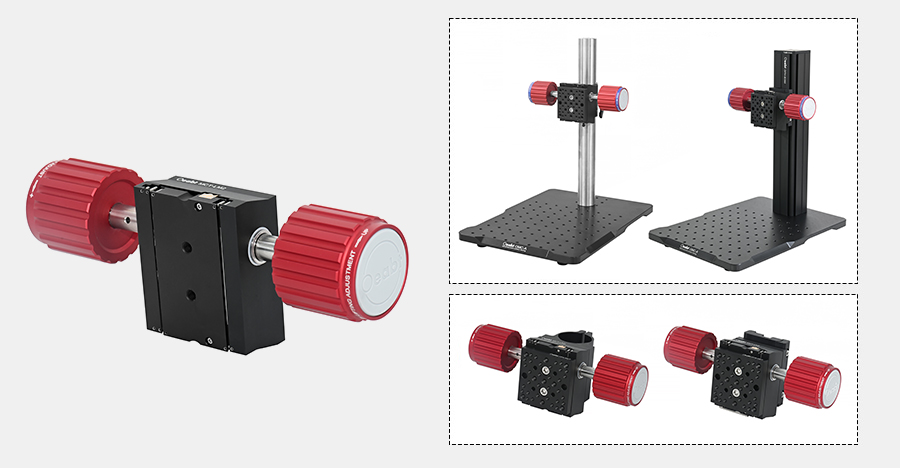

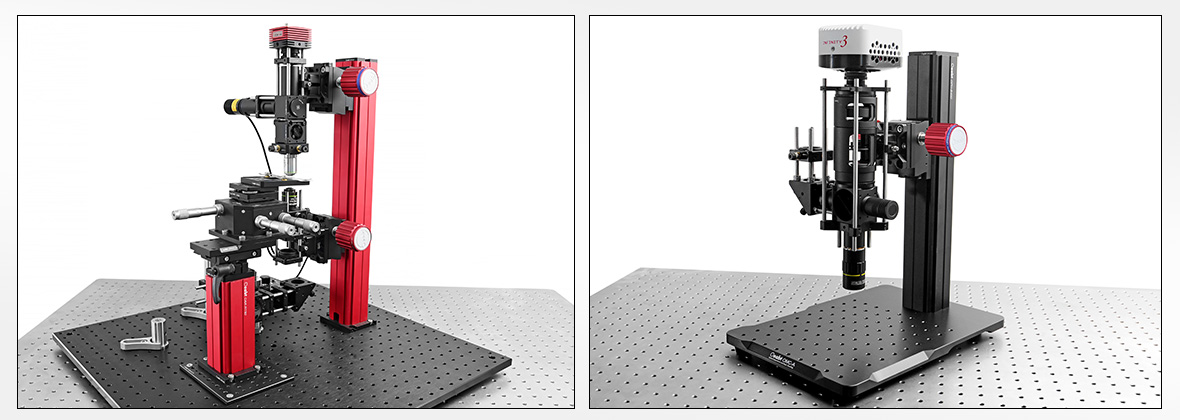

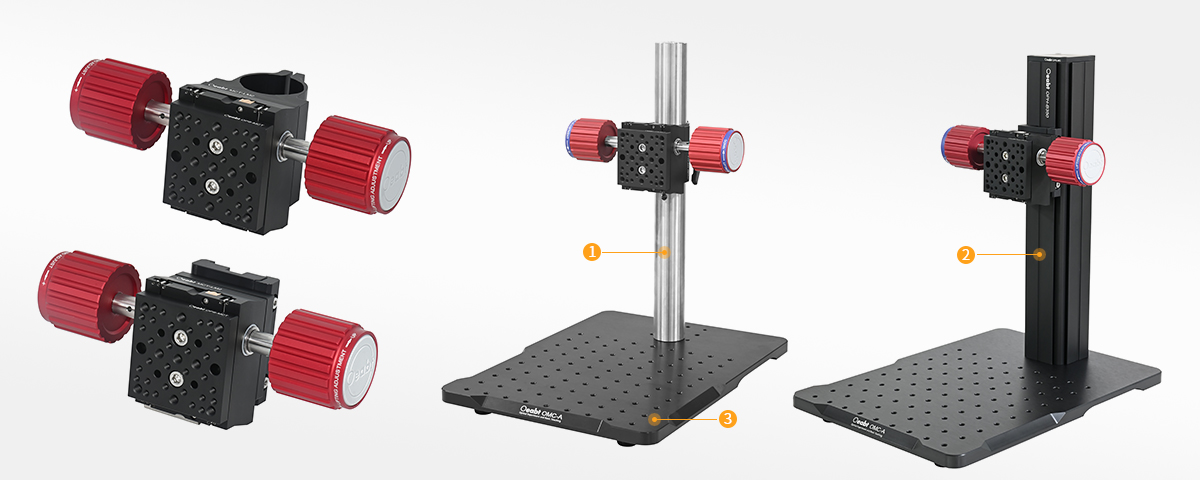

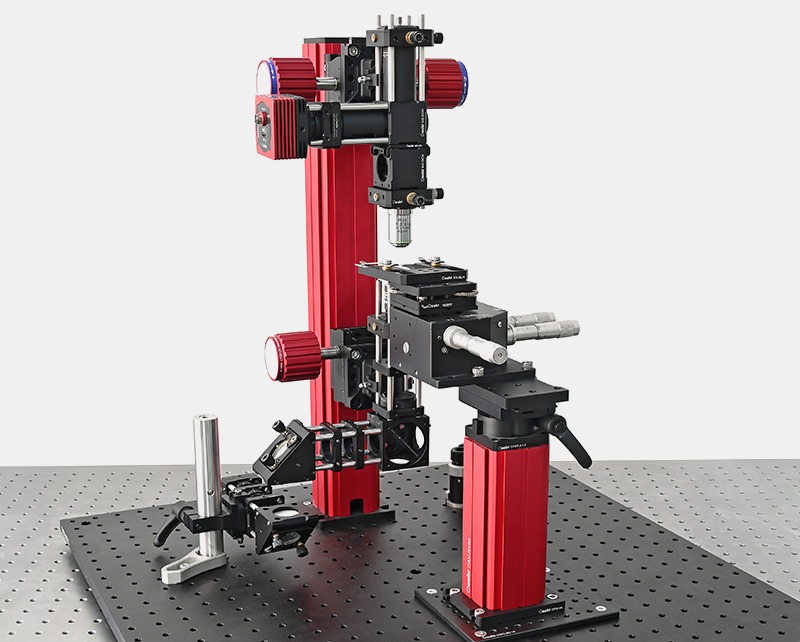

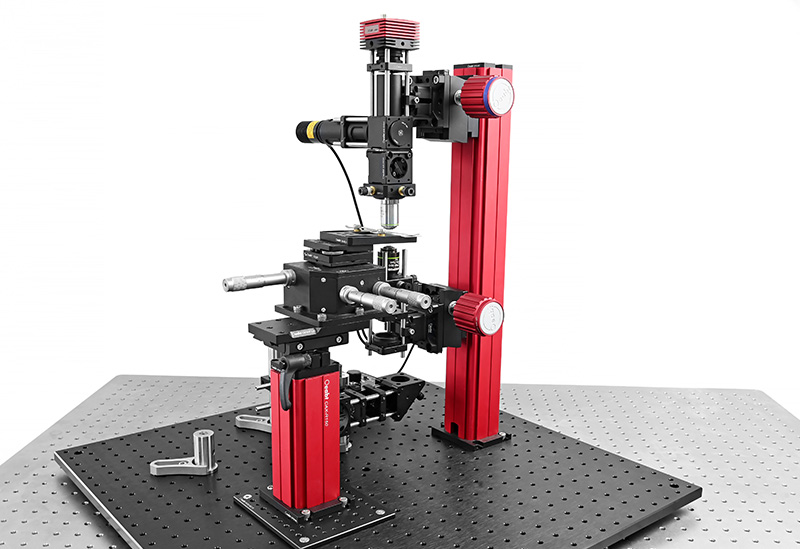

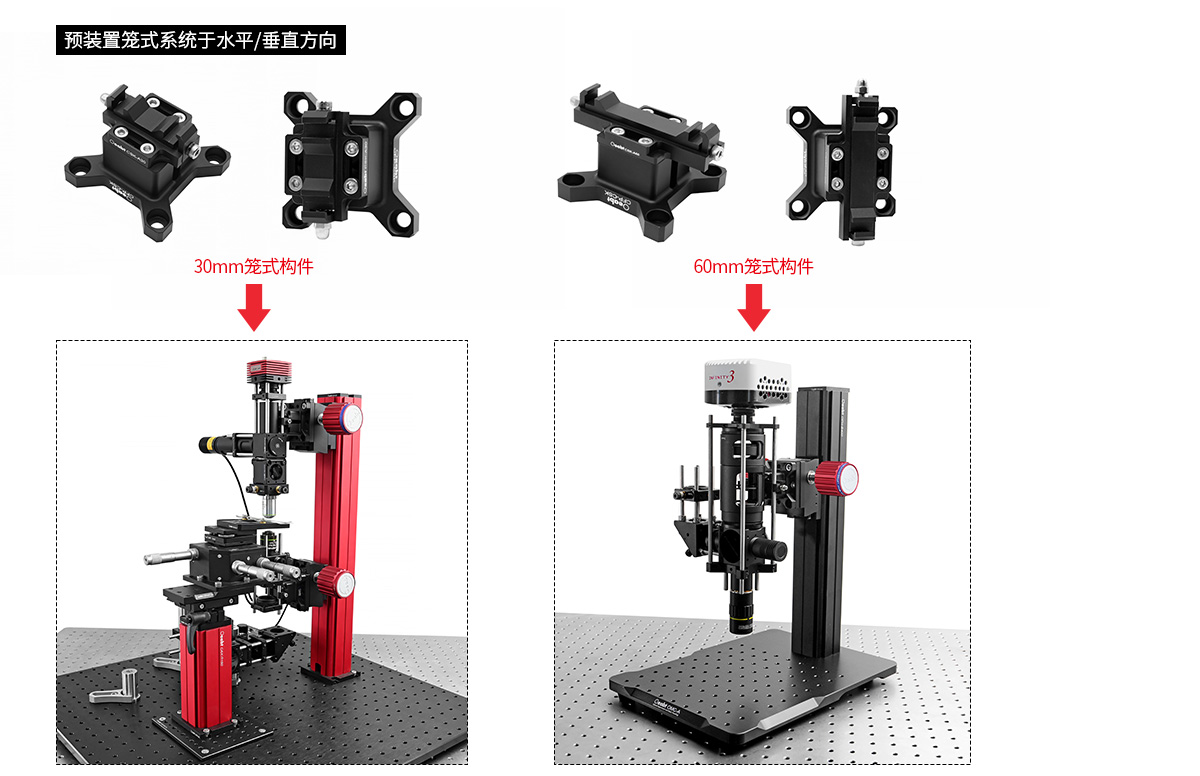

（3）前后面板可搭配不同的转接块连接安装至Ø1.5英寸接杆或66mm支架上；提供多种预装置安装选项：不同搭载方式的前面板均可实现安装笼式系统或其它实验装置。

➊ OPH-B系列 66mm重型导轨点击购买 >	➋ CFEP-S系列 Ø1.5英寸不锈钢立杆点击购买 >
➌ OMC系列显微镜底座点击购买 >

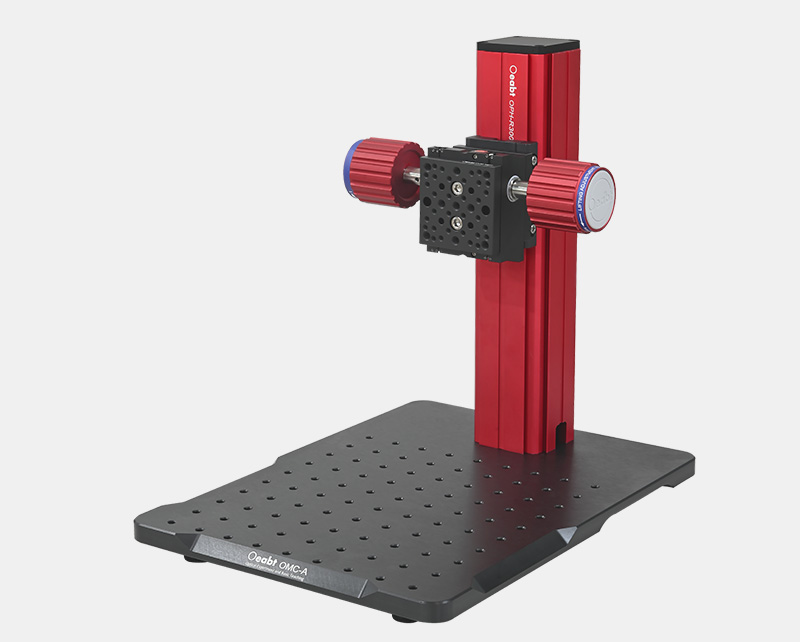

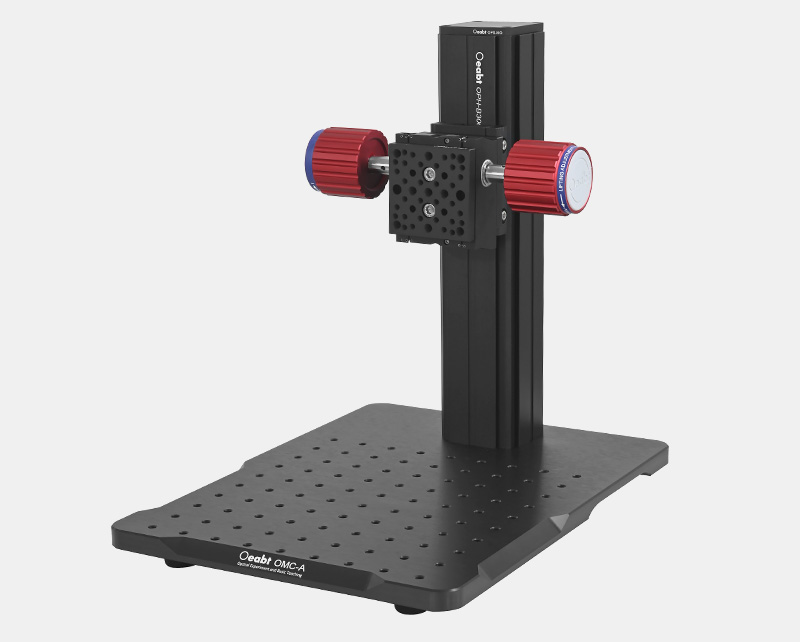

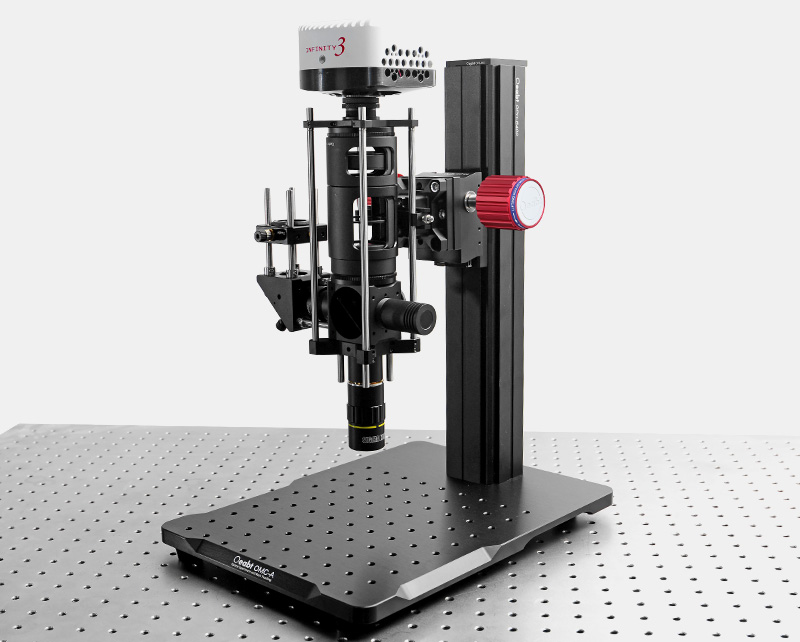

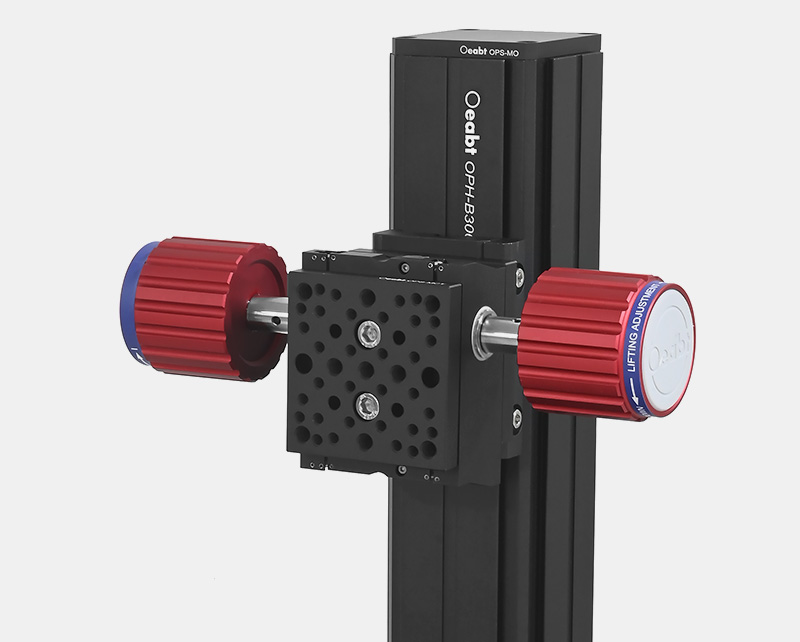

• 实现显微镜头升降调节；

• 应用于66mm导轨支架；

• 线性升降行程38mm；

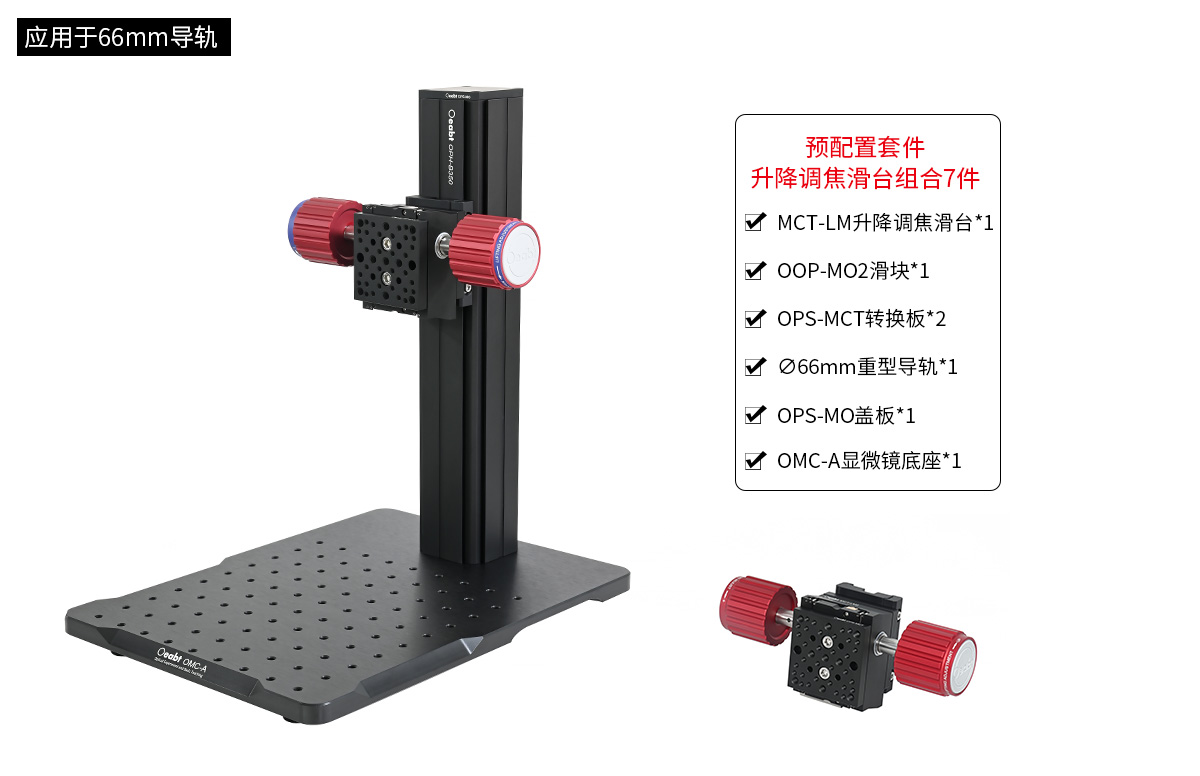

• 组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、OPH-B系列重型导轨、OPS-MO 盖板、OMC-A 显微镜底座；

该预装置套件由MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、OPH-B系列重型导轨、OPS-MO 盖板、OMC-A 显微镜底座为组合件出售。应用于66mm导轨支架，下拉提供多种预装置安装选项可购买。

型号

规格

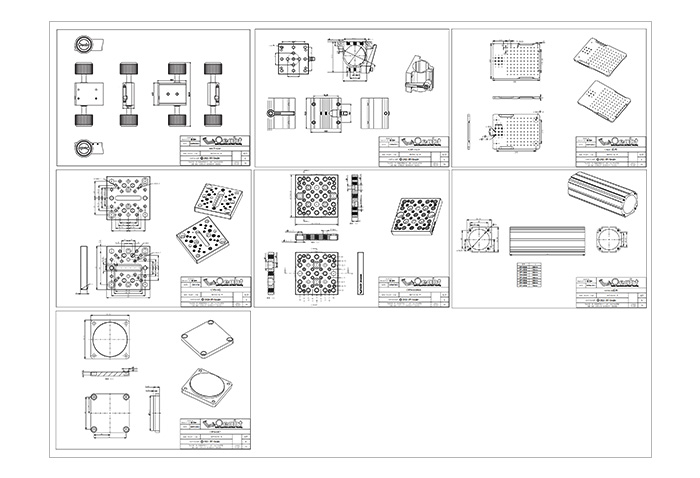

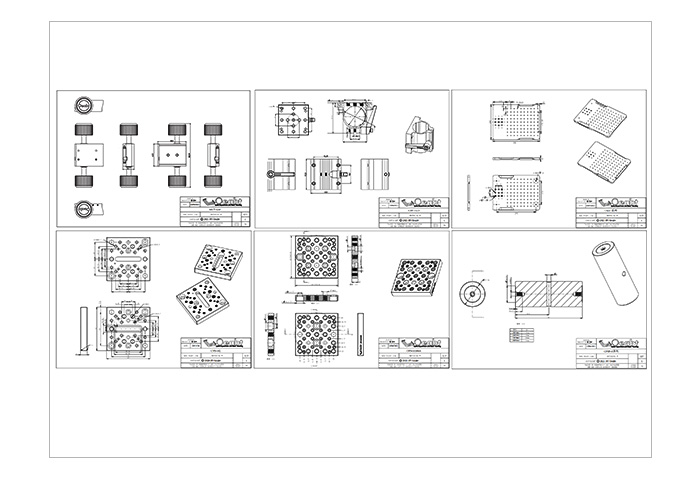

工程图

对比

单价

发货日期

购物车

型号：导轨高度250mm

规格：组合7件【一套】

工程图：点击下载

对比：

单价：￥3080

发货日期：当天

购物车：

升降调焦滑台组合套件 7件一套【应用于66mm重型导轨】

规格

组合套件
安装孔直径

材质

7075铝合金
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、OPH-B250 重型导轨、OPS-MO 盖板、OMC-A 显微镜底座；
型号：导轨高度300mm

规格：组合7件【一套】

工程图：点击下载

对比：

单价：￥3136

发货日期：当天

购物车：

升降调焦滑台组合套件 7件一套【应用于66mm重型导轨】

规格

组合件
安装孔直径

材质

7075铝合金
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、OPH-B300 重型导轨、OPS-MO 盖板、OMC-A 显微镜底座；
型号：导轨高度350mm

规格：组合7件【一套】

工程图：点击下载

对比：

单价：￥3180

发货日期：当天

购物车：

升降调焦滑台组合套件 7件一套【应用于66mm重型导轨】

规格

组合件
安装孔直径

材质

7075铝合金
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、OPH-B350 重型导轨、OPS-MO 盖板、OMC-A 显微镜底座；
型号：导轨高度400mm

规格：组合7件【一套】

工程图：点击下载

对比：

单价：￥3223

发货日期：当天

购物车：

升降调焦滑台组合套件 7件一套【应用于66mm重型导轨】

规格

组合件
安装孔直径

材质

7075铝合金
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、OPH-B400 重型导轨、OPS-MO 盖板、OMC-A 显微镜底座；
型号：导轨高度500mm

规格：组合7件【一套】

工程图：点击下载

对比：

单价：￥3263

发货日期：当天

购物车：

升降调焦滑台组合套件 7件一套【应用于66mm重型导轨】

规格

组合件
安装孔直径

材质

7075铝合金
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、OPH-B500 重型导轨、OPS-MO 盖板、OMC-A 显微镜底座；
型号：导轨高度600mm

规格：组合7件【一套】

工程图：点击下载

对比：

单价：￥3365

发货日期：当天

购物车：

升降调焦滑台组合套件 7件一套【应用于66mm重型导轨】

规格

组合件
安装孔直径

材质

7075铝合金
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、OPH-B600 重型导轨、OPS-MO 盖板、OMC-A 显微镜底座；

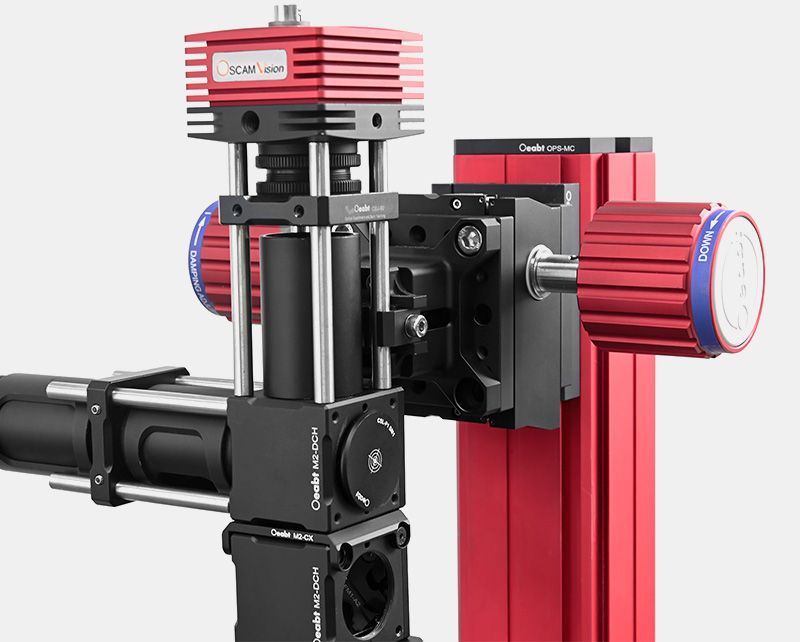

• 实现显微镜头升降调节；

• 带线槽导轨；

• 应用于66mm导轨支架；

• 线性升降行程38mm；

• 组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、CAX-R-N 重型导轨、OPS-MC 盖板、OMC-A 显微镜底座；

型号

规格

工程图

对比

单价

发货日期

购物车

型号：导轨高度300mm

规格：线槽款组合7件【一套】

工程图：点击下载

对比：

单价：￥3155

发货日期：当天

购物车：

升降调焦滑台组合套件 7件一套【应用于66mm带线槽导轨】

规格

导轨高度300mm
安装孔直径

材质

7075铝合金
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、CAX-R300-N 重型导轨、OPS-MC 盖板、OMC-A 显微镜底座；
型号：导轨高度400mm

规格：线槽款组合7件【一套】

工程图：点击下载

对比：

单价：￥3241

发货日期：当天

购物车：

升降调焦滑台组合套件 7件一套【应用于66mm带线槽导轨】

规格

导轨高度400mm
安装孔直径

材质

7075铝合金
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、CAX-R400-N 重型导轨、OPS-MC 盖板、OMC-A 显微镜底座；
型号：导轨高度500mm

规格：线槽款组合7件【一套】

工程图：点击下载

对比：

单价：￥3281

发货日期：当天

购物车：

升降调焦滑台组合套件 7件一套【应用于66mm带线槽导轨】

规格

导轨高度500mm
安装孔直径

材质

7075铝合金
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、OOP-MO2滑块、OPS-MCT转换板*2、CAX-R500-N 重型导轨、OPS-MC 盖板、OMC-A 显微镜底座；

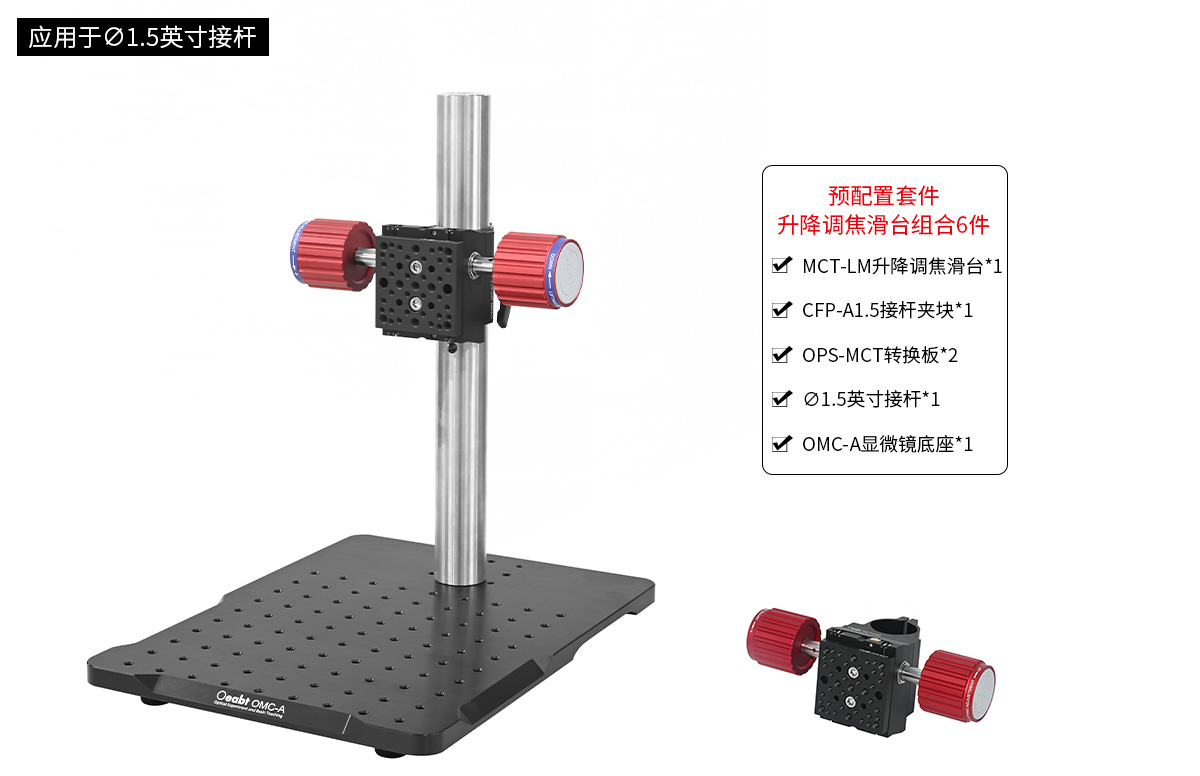

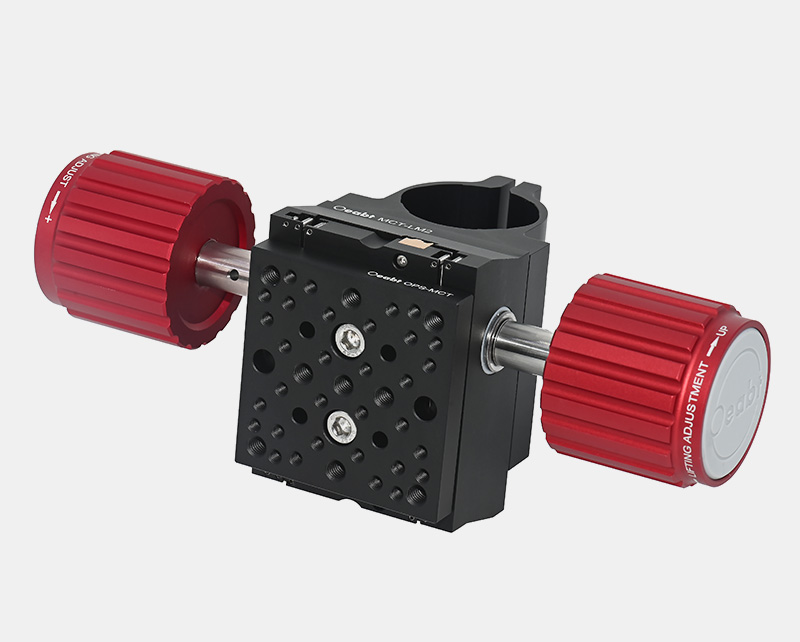

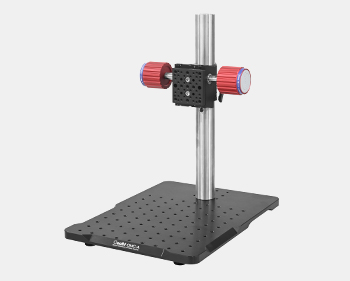

• 实现显微镜头升降调节；

• 应用于Ø1.5英寸接杆；

• 线性升降行程38mm；

• 组合件：MCT-LM2升降调焦滑台、CFP-A1.5 接杆连接件、OPS-M2&OPS-M406A转换板、CFEP-S系列 Ø1.5英寸接杆、OPS-MO 盖板、OMC-A 显微镜底座；

该预装置套件由MCT-LM2升降调焦滑台、CFP-A1.5 接杆连接件、OPS-M2&OPS-M406A转换板、CFEP-S系列 Ø1.5英寸接杆、OPS-MO 盖板、OMC-A 显微镜底座为组合件出售。应用于Ø1.5英寸接杆，下拉提供多种预装置安装选项可购买。

型号

规格

工程图

对比

单价

发货日期

购物车

型号：接杆高度250mm

规格：组合6件【一套】

工程图：点击下载

对比：

单价：￥3002

发货日期：当天

购物车：

升降调焦滑台组合套件 6件一套【应用于Ø1.5英寸接杆】

规格

组合件
安装孔直径

材质

铝合金+不锈钢
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、CFP-A1.5 接杆连接件、OPS-MCT转换板*2、CFEP-S系列 Ø1.5英寸接杆、OPS-MO 盖板、OMC-A 显微镜底座；
型号：接杆高度350mm

规格：组合6件【一套】

工程图：点击下载

对比：

单价：￥3132

发货日期：当天

购物车：

升降调焦滑台组合套件 6件一套【应用于Ø1.5英寸接杆】

规格

组合件
安装孔直径

材质

铝合金+不锈钢
重量

/
产品描述

组合件：MCT-LM2升降调焦滑台、CFP-A1.5 接杆连接件、OPS-MCT转换板*2、CFEP-S系列 Ø1.5英寸接杆、OPS-MO 盖板、OMC-A 显微镜底座；

• 转换板提供适用于大多数方向的安装孔，增加了光学装置的灵活性；

• 通过面板上的M6螺孔安装接杆支架；

• 通过用于M4/M6带帽螺丝的沉头孔安装在面包板或光学平台上；

• 板上的沉头孔还能使英制光学平台接受公制组件；

有几乎适用于所有光学平台和面包板螺纹孔排列的安装孔，可以灵活装配光学设备。可以将光学元件或平台沿任意方向安装。多搭配显微镜升降手轮，转接直角转接件使用；
