OPH-B系列 66mm重型导轨/固定支架

产品推荐

首页 > 产品中心 > 光学导轨 > OPH-B系列 66mm重型导轨/固定支架
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

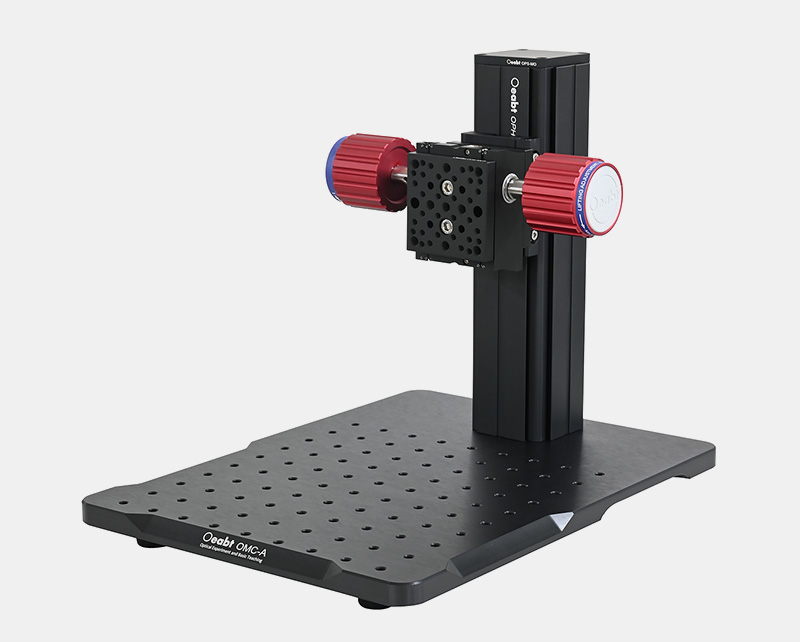

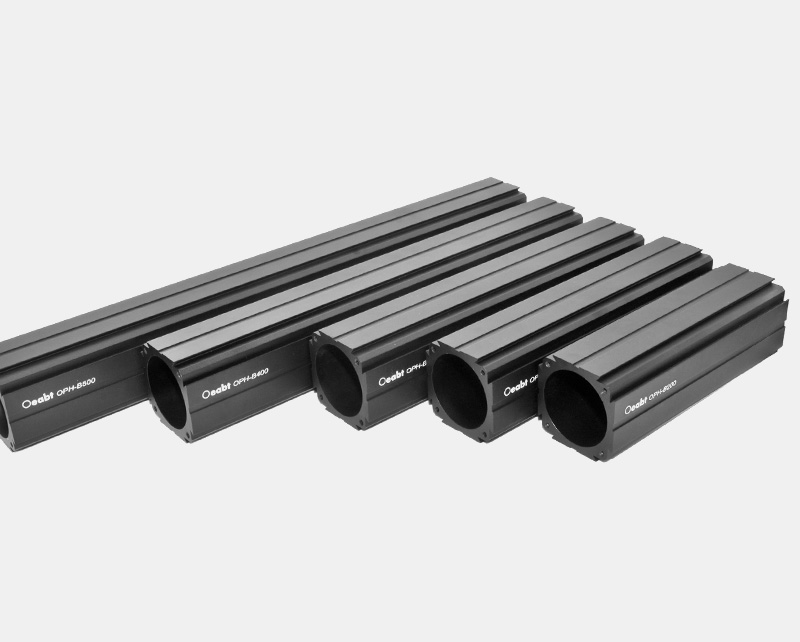

66mm光学导轨;

导轨长度范围为200mm-750mm;

灵活性高,适应性强, 提供多种装置安装选项;

两侧的边角上各有4处M4螺纹孔;

Ø55mm通光孔径经过导轨;

OPH-B系列光学导轨/支架为构建稳定、坚固的三维机械装配提供了必要的构建模块。灵活性高,适应性强, 提供多种装置安装选项。
66mm光学导轨
型号
规格
重量
公共参数
OPH-B200
200*66*66mm
818.9g
中心通孔:Ø55mm;
螺纹类型:两端各4处M4;
材质:7075铝合金;
OPH-B250
250*66*66mm
1023.6g
OPH-B300
300*66*66mm
1230.0g
OPH-B350
350*66*66mm
1433.1g
OPH-B400
400*66*66mm
1644.1g
OPH-B500
500*66*66mm
2048.2g
OPH-B600
600*66*66mm
2456.7g
OPH-B750
750*66*66mm
3089.0g
OPH-R300-N
300*66*66mm
1227.2g
中心通孔:Ø55mm;凹槽:15.9*18.0mm;
螺纹类型:两端各4处M4;
材质:7075铝合金;
OPH-R400-N
400*66*66mm
1640.1g
OPH-R500-N
500*66*66mm
2043.2g


导轨长度 公差数值
200-250mm ≤0.1mm
300-400mm 0.2mm
500-600mm 0.35mm
750-1000mm 0.5mm

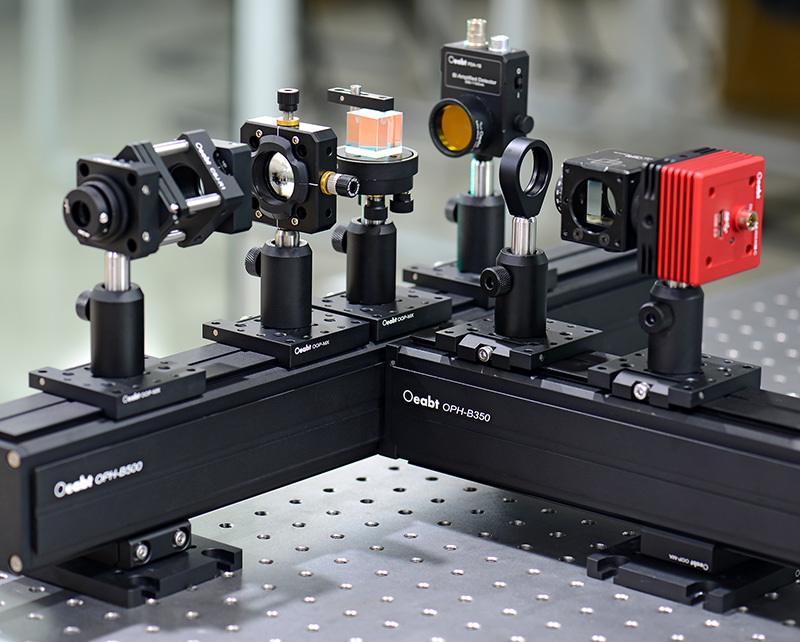

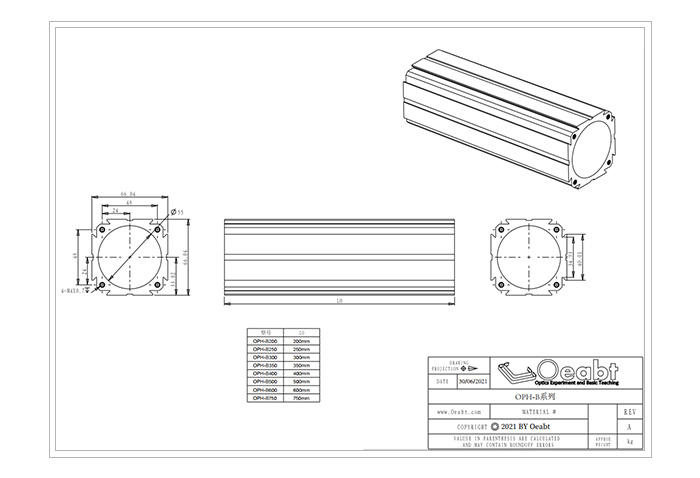

示意图
通用参数

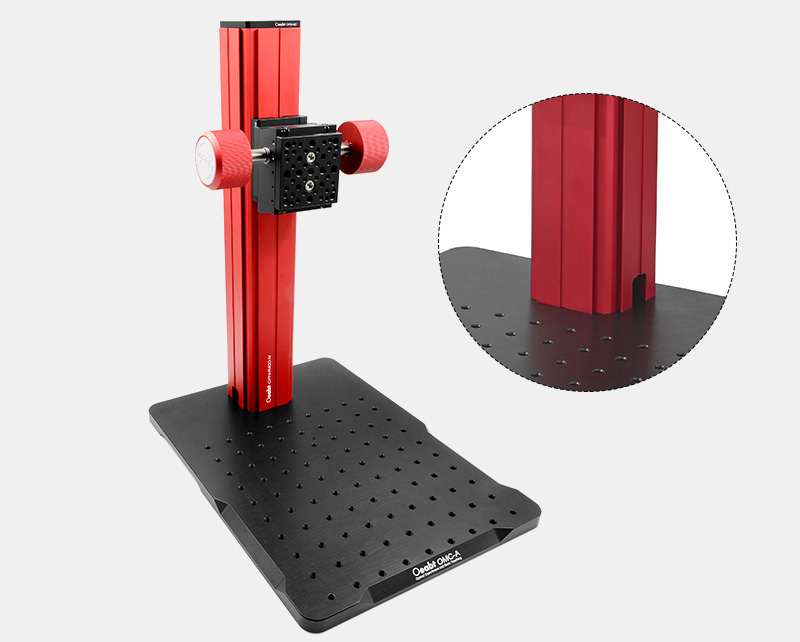

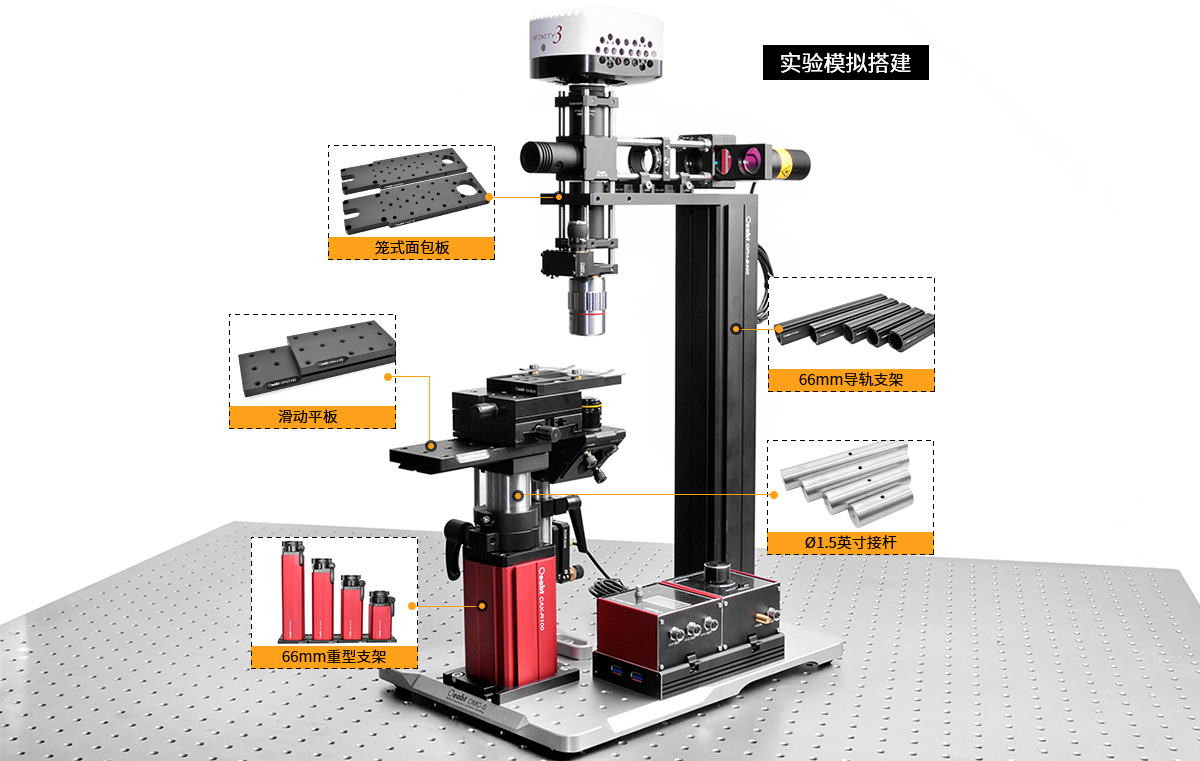

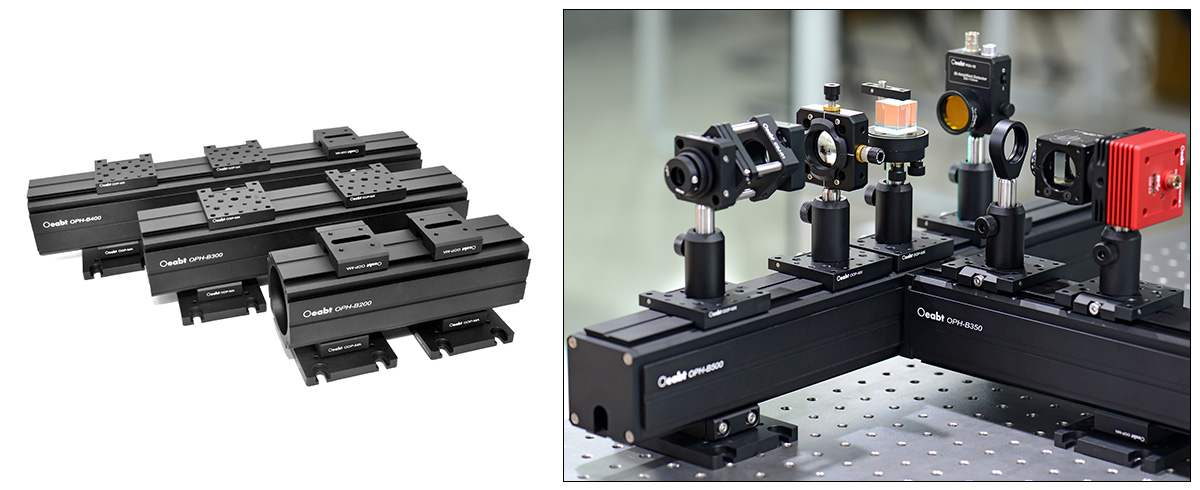

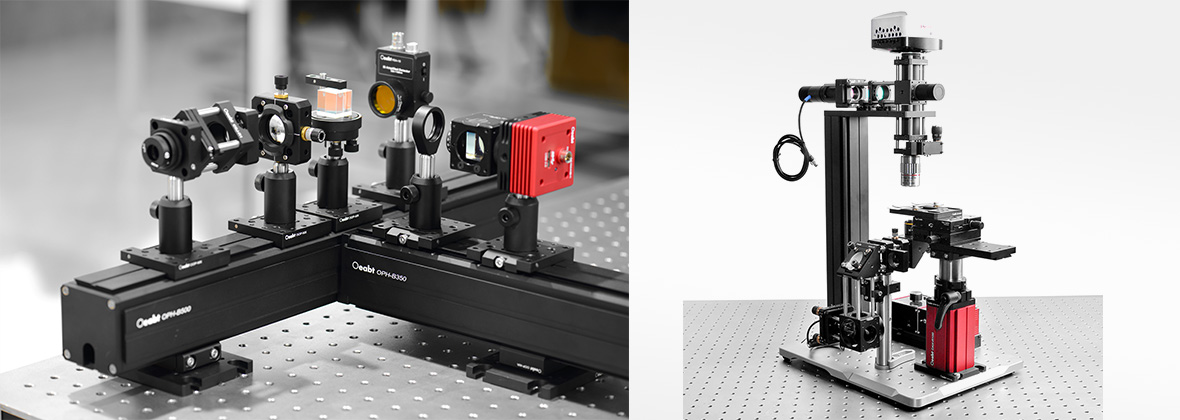

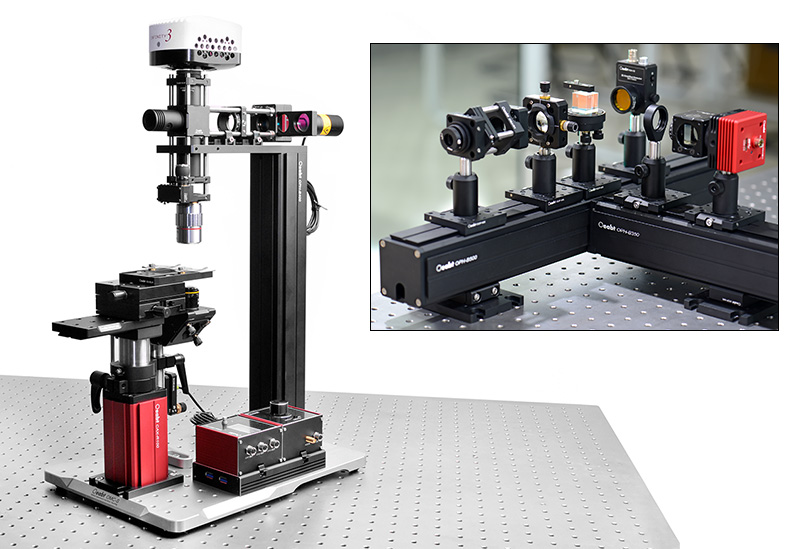

(1)OPH-B系列光学导轨/支架为构建稳定、坚固的三维机械装配提供了必要的构建模块。灵活性高,适应性强, 提供多种装置安装选项。对导轨长度的选择决定了实验和显微镜组件可以利用的水平/垂直范围。

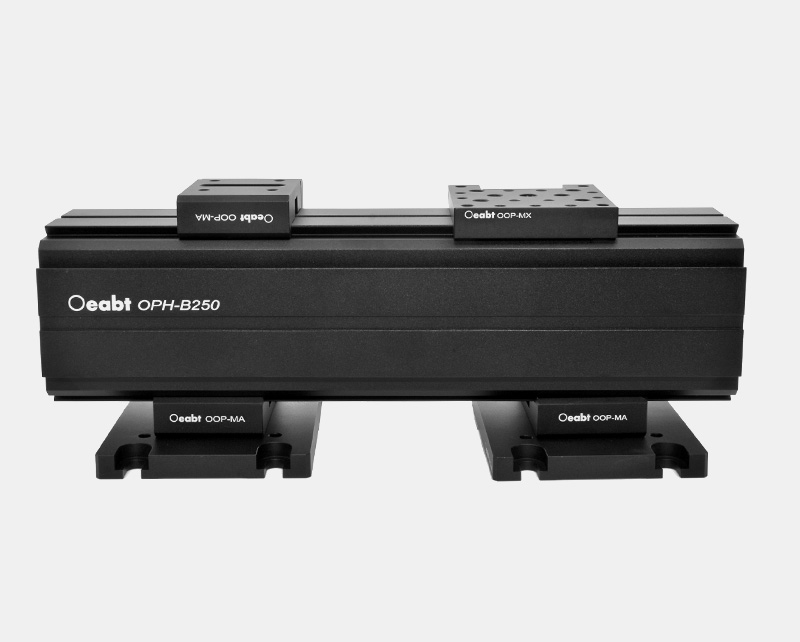

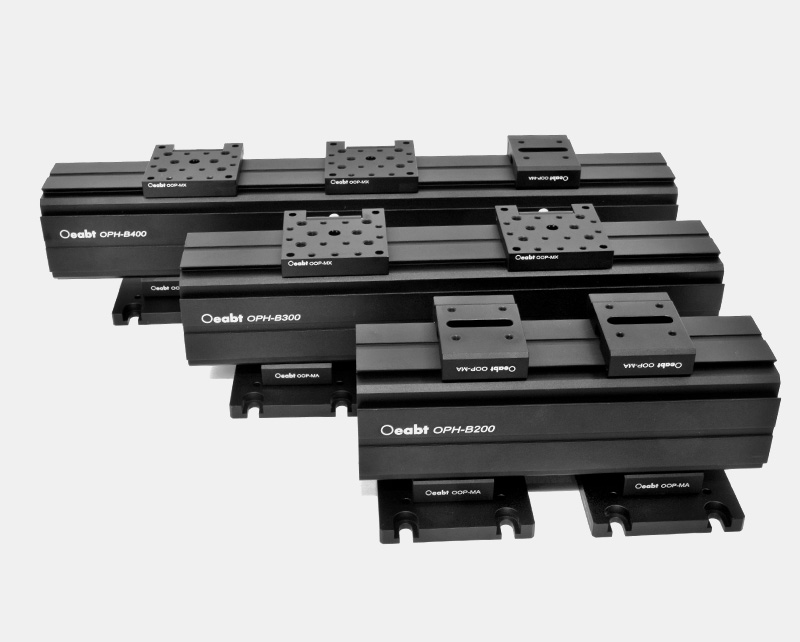

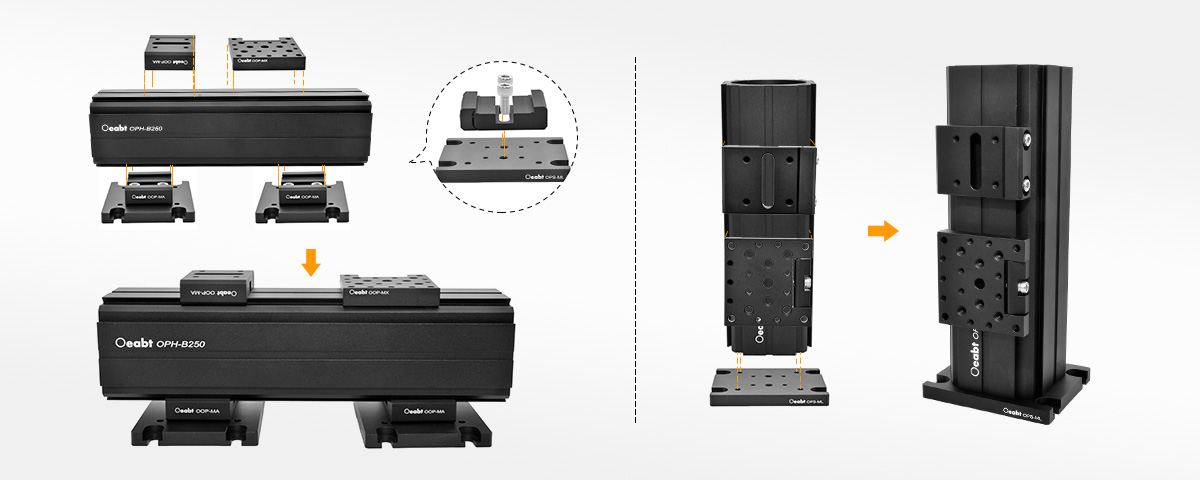

2OPH-B系列导轨主体四面均为矩形槽导轨,长度范围从200-1000mm可选。燕尾形的安装表面能够让导轨首尾互连,兼容OOP-MA、OOP-MX、OOP-MO2滑块。滑块可将搭载在其上的光组件可以沿着燕尾表面无间断地进行自由移动。滑块尾由两个螺丝固定,可以用3mm六角扳手进行操作。

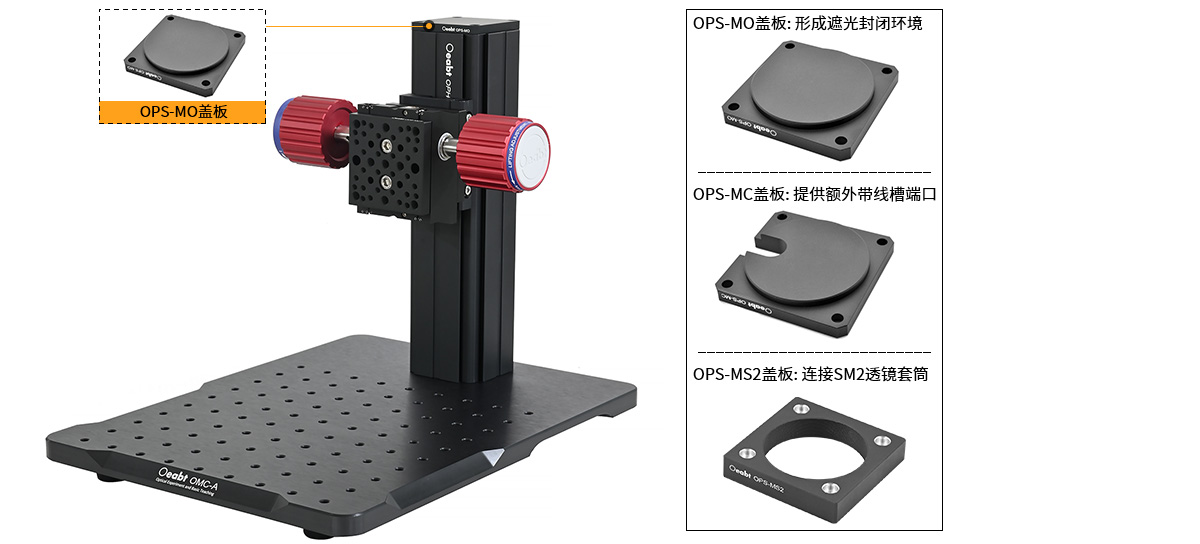

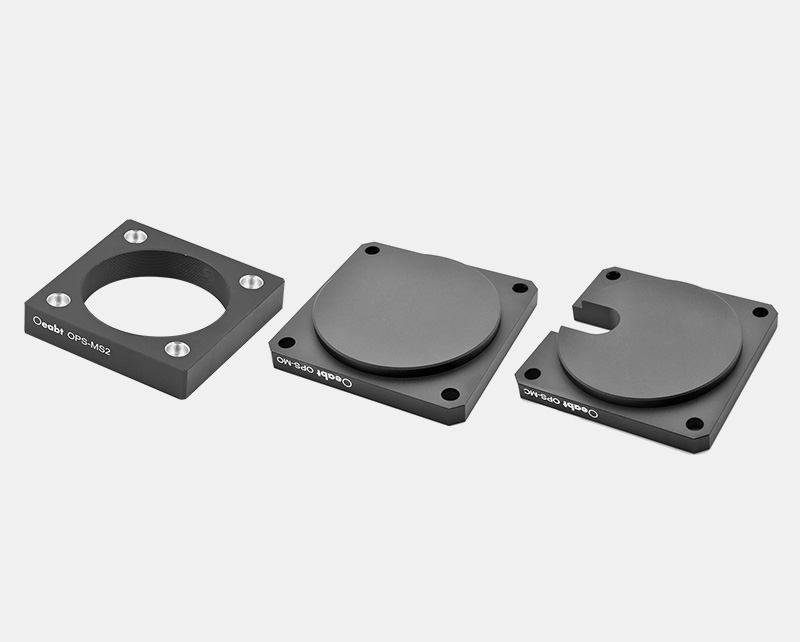

(3)用于66mm导轨/支架的盖板均有4处Ø4.4mm沉头孔,用M4柱头螺丝可固定在支架两端。OPS-MO盖板可以在导轨内形成一个遮光封闭环境;。OPS-MC盖板则提供额外的带线槽的端口。OPS-MS2盖板开有SM2(2.035”-40)内螺纹的贯穿端口,可集成连接SM2的透镜套管和60mm笼式组件。

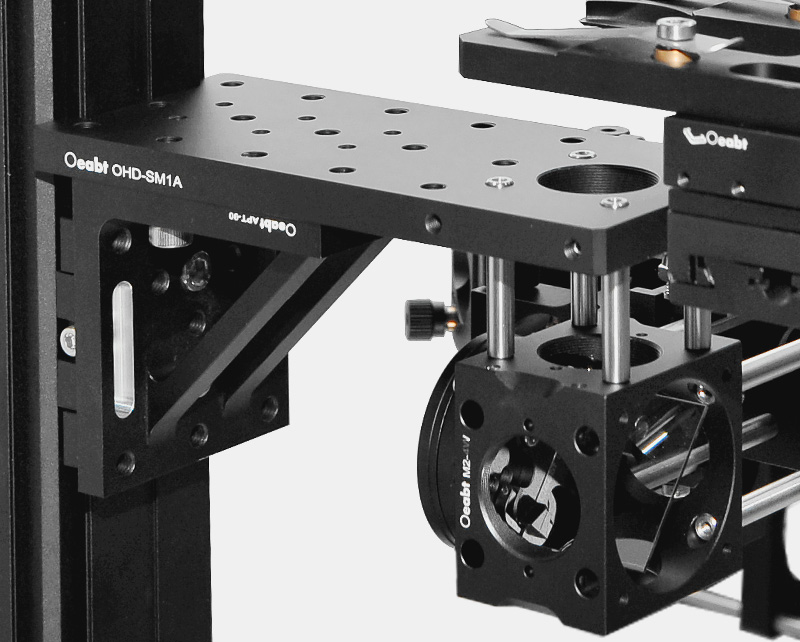

(4)OHD系列笼式面包板开有用于在导轨/支架顶端或支架垂直长度范围内,集成安装30mm笼式系统构件和其他实验装置。OHD-35和OHD-SM1均有带4处Ø4.2mm沉头孔,可直接安装至重型导轨顶端处。而OHD-SM1A需搭配APT系列直角转接件使用,可实现在导轨垂直长度范围内自由安装位置。

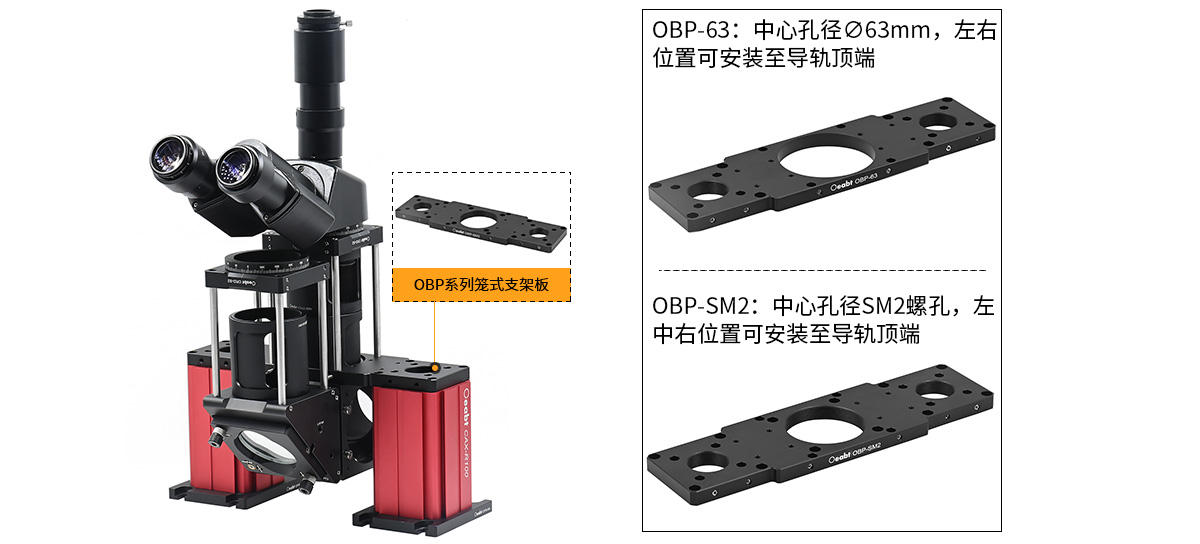

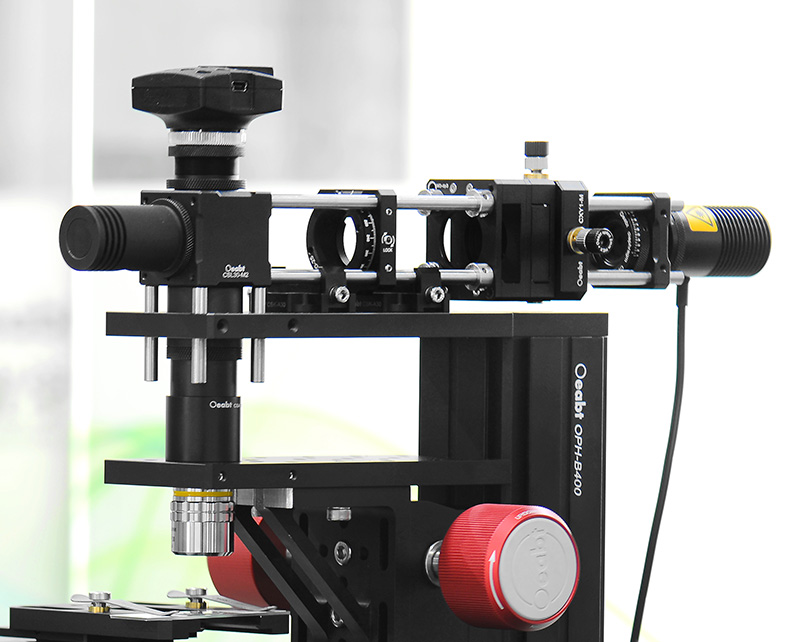

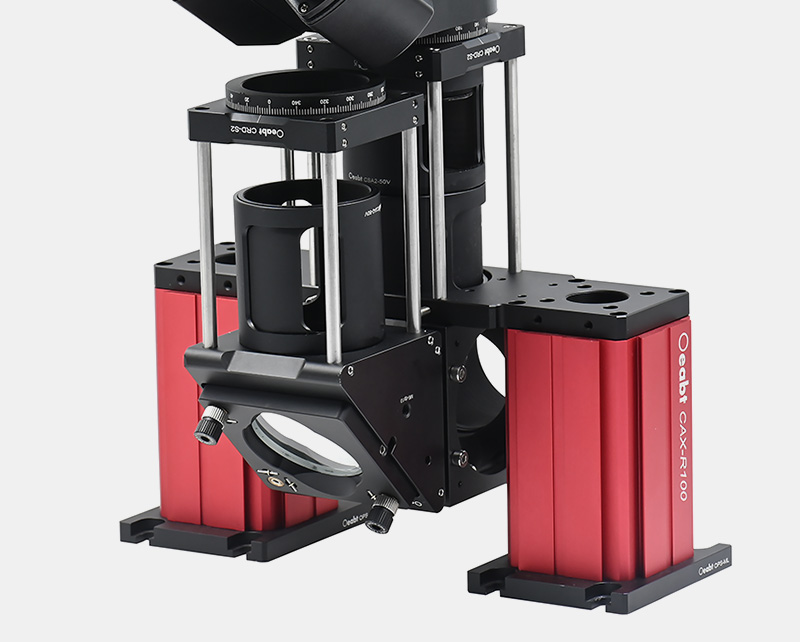

(5)OBP系列笼式支架板开有不同位置的Ø4.2mm沉头孔。和OHD系列的单向安装方式不同,OBP系列支持双导轨的结构支撑,可灵活自定义终端或是中心位置的安装。板面两端各有SM1螺孔,而中心开有SM2或Ø63.0mm的孔径位置,可集成30/60mm系统构件。可利用笼杆集成笼式构件垂直于支架板方向安装。此外,板面可使用CSK-A系列夹持式安装架,用于笼式组件的水平安装。

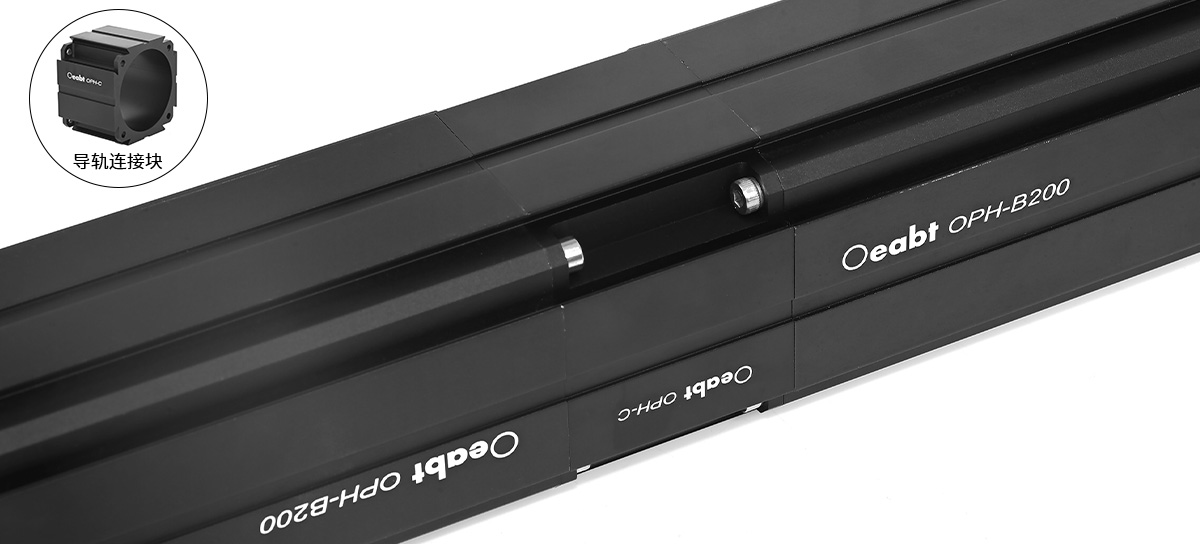

(6)OPH-C导轨连接块可以从末端连接两段OPH-B系列导轨,从而将较短的导轨连接成长导轨结构。此外可保障导轨的平整度,减少单根过长导轨本身的偏差。连接块的外轮廓能够匹配OPH-B系列导轨的外轮廓,可以让与之连接的部件夹住导轨连接处,或是滑动通过整段导轨。






OPH-B系列 66mm光学导轨/固定支架

66mm光学导轨;

导轨长度范围为200mm-750mm;

兼容OOP-M系列的导轨滑块;

两侧的边角上各有4处M4螺纹孔;

Ø55mm通光孔径经过导轨;

OPH-B系列光学导轨/支架为构建稳定、坚固的三维机械装配提供了必要的构建模块。灵活性高,适应性强, 提供多种装置安装选项。

型号
规格
工程图
对比
单价
发货日期
购物车

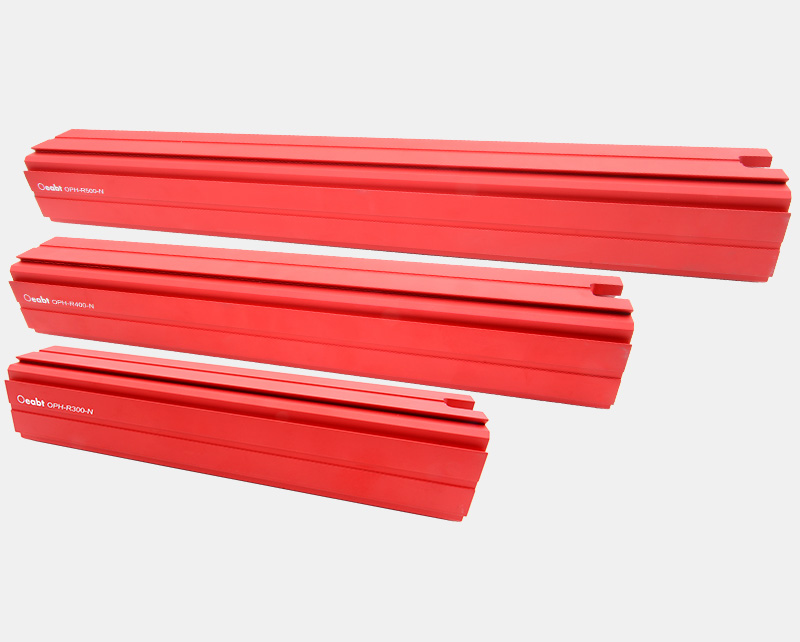

OPH-R系列 66mm光学导轨

66mm光学导轨,一端开有线槽,便于线路规整走向;

导轨长度范围为300mm-500mm;

兼容OOP-M系列的导轨滑块;

两侧的边角上各有4处M4螺纹孔;

Ø55mm通光孔径经过导轨;

OPH-R系列 66mm光学导轨为构建稳定、坚固的三维机械装配提供了必要的构建模块,一端开有线槽,便于线路规整走向。灵活性高,适应性强, 提供多种装置安装选项。

型号
规格
工程图
对比
单价
发货日期
购物车

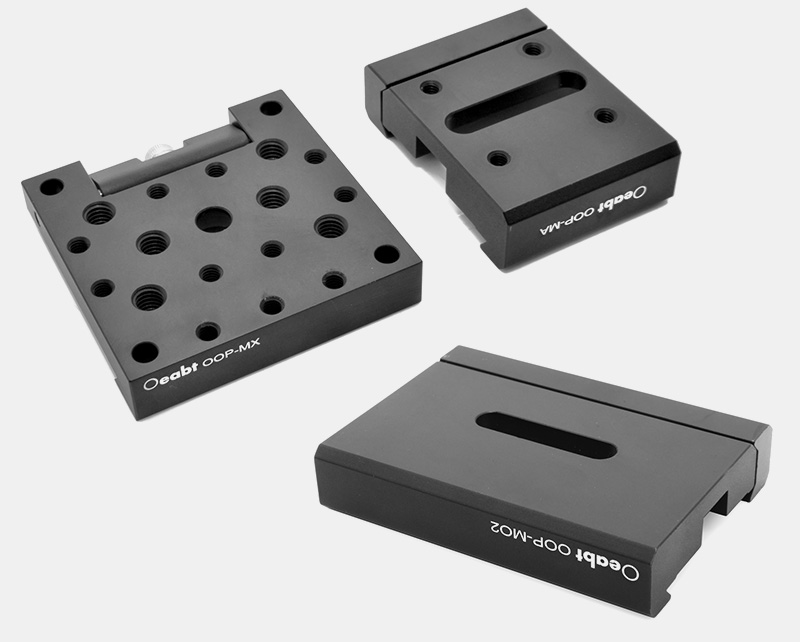

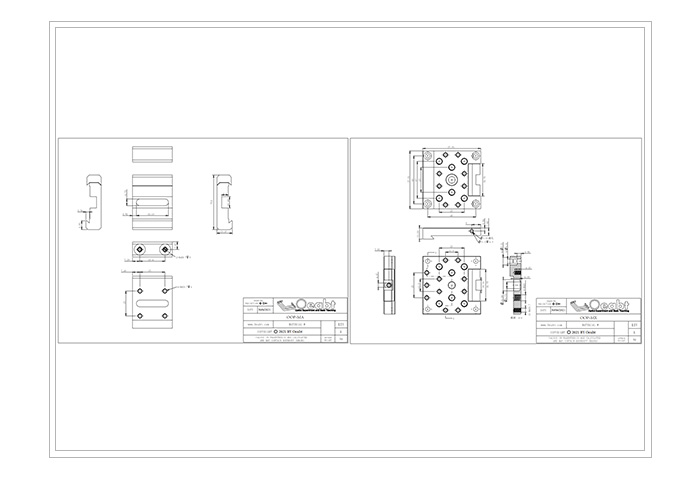

OOP-M系列 66mm导轨滑块

可以沿着66mm支架一侧的任意位置插入或拆下;

在锁定前可以沿着导轨侧面滑动;

兼容OPH-B系列光学导轨和CAX-R系列升降支架;

台面具有各种螺孔,适合用于搭载光机械装置;

滑块在支架垂直长度范围,滑块可将搭载在其上的光组件进行自由升降移动。滑块尾由两个螺丝固定,可以用3mm六角扳手进行操作。对支撑支架导轨高度的选择决定了实验和显微镜组件可以利用的垂直范围。

型号
规格
工程图
对比
单价
发货日期
购物车

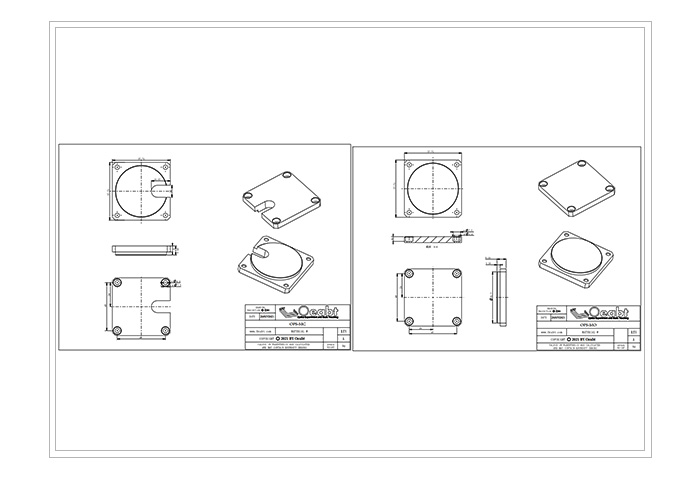

OPS-M系列 66mm导轨/支架盖板

用于66mm导轨/支架的盖板;

OPS-MO盖板可以在导轨/支架内形成一个遮光封闭环境;

OPS-MC盖板则提供额外的带线槽的端口;

盖板均有4处Ø4.4mm沉头孔,用M4柱头螺丝可固定在支架两端。OPS-MO盖板可以在导轨/支架内形成一个遮光封闭环境;OPS-MC盖板则提供额外的带线槽的端口。

型号
规格
工程图
对比
单价
发货日期
购物车

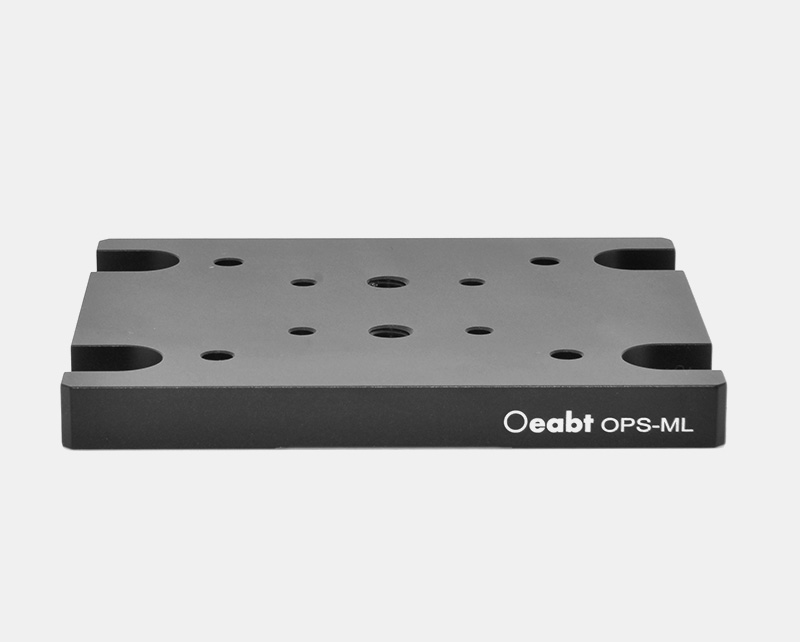

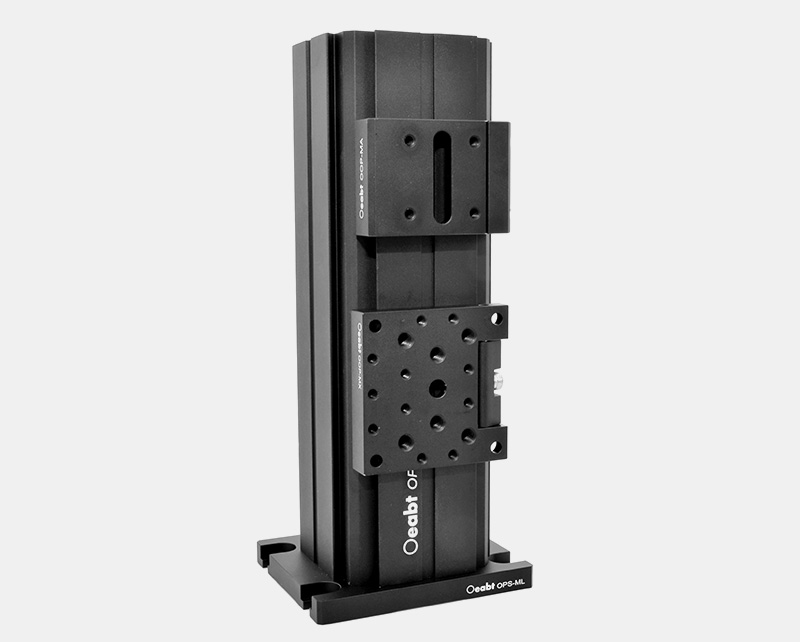

OPS-ML 支架底板

可以将66mm光学导轨安装到面包板;

垂直安装底座固定到导轨末端,可以安装66mm导轨做固定支架;

型号
规格
工程图
对比
单价
发货日期
购物车

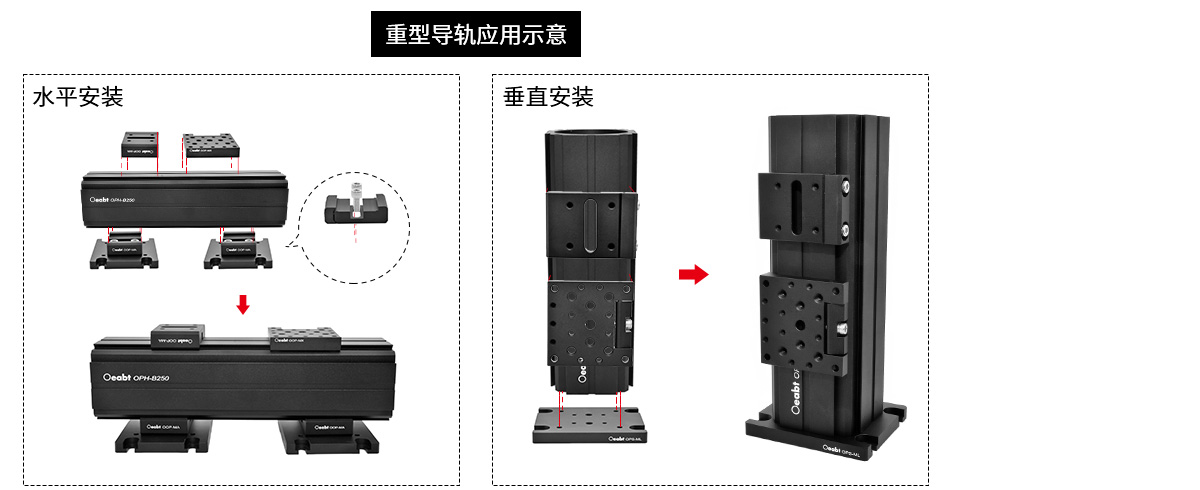

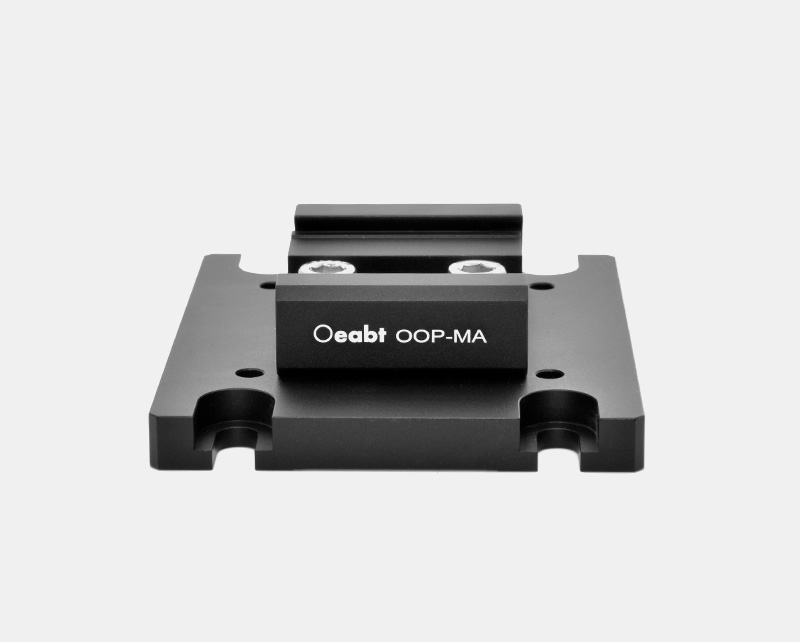

OOP-MA 滑块&OPS-ML 底板

OOP-MA 滑块&OPS-ML 底板预安装组合件;

可以将66mm光学导轨安装到面包板;

水平安装,可以让导轨通过滑动进行位置调节;

型号
规格
工程图
对比
单价
发货日期
购物车

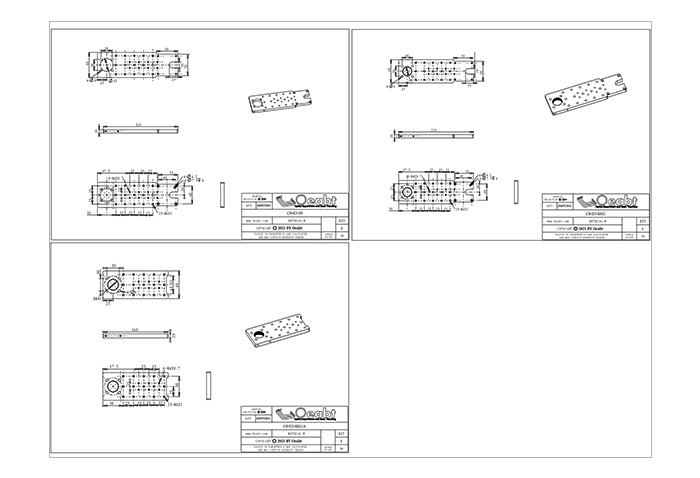

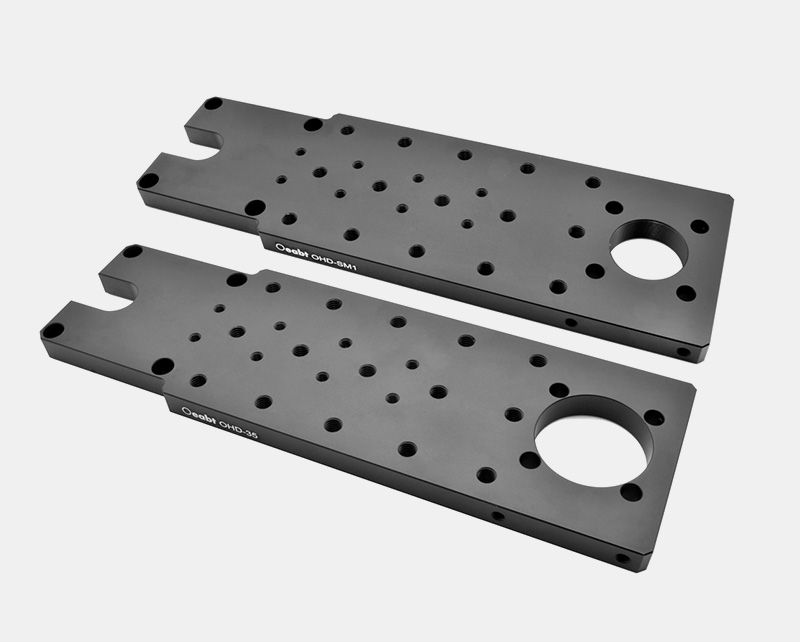

OHD系列 笼式面包板

可安装在66mm导轨/支架顶端;

68mm宽的面板宽度,M4/M6螺孔阵列;

兼容30mm笼式系统;

孔径有SM1螺纹孔或Ø35mm平滑孔可选;

OHD系列笼式面包板用于在66mm导轨/支架顶端,不同的高度安装笼式系统和其他实验装置。OHD-35和OHD-SM1均有带4处Ø4.2mm沉头孔的层块,可直接安装至重型支架顶端处。

型号
规格
工程图
对比
单价
发货日期
购物车

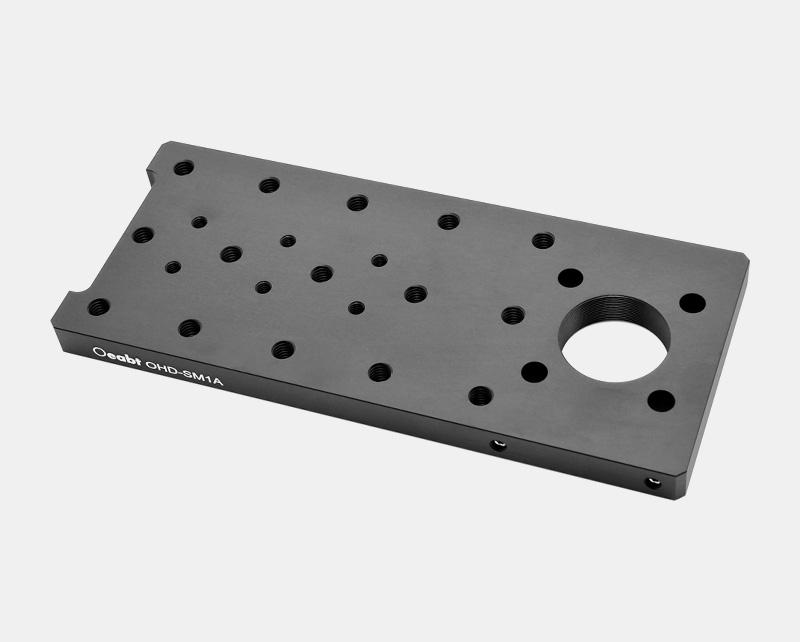

OHD-SM1A 笼式面包板

可安装在导轨/支架支架垂直长度范围内;

68mm宽的面板宽度,M4/M6螺孔阵列;

孔径有SM1螺纹孔,兼容30mm笼式系统;

OHD-SM1A 笼式面包板用于在66mm导轨/支架支架垂直长度范围内,需搭配APT-90直角转接件使用,可实现在支架垂直长度范围内自由安装位置。

需搭配APT-90使用

型号
规格
工程图
对比
单价
发货日期
购物车

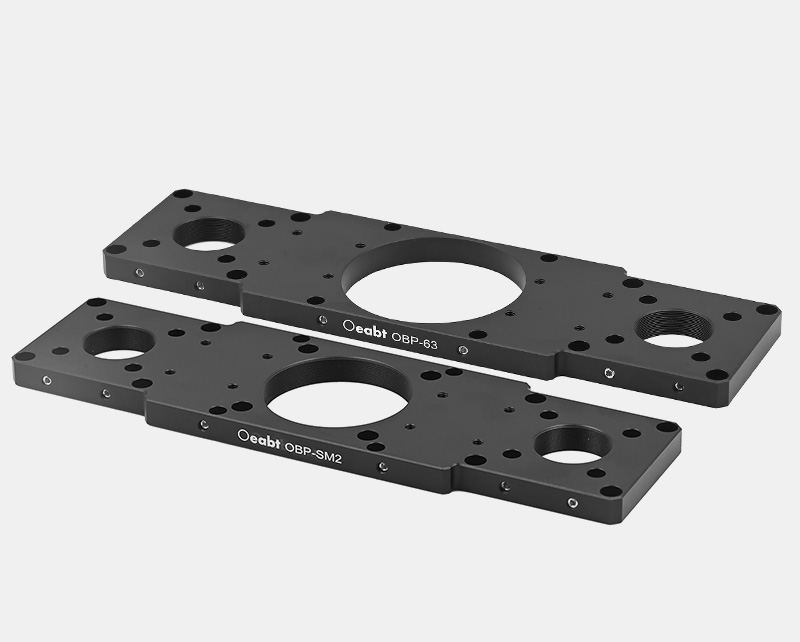

OBP系列 笼式支架板

提供双导轨的结构支撑,用于宽视场观测、落射式照明和自定义模块;

开有多处安装导轨的沉头孔,可灵活安装在导轨顶端;

板上左右两端均有SM1螺孔,中心孔径有SM2螺孔或Ø63mm平滑孔可选;

额外开有螺孔可快速连接夹持式安装架,用于30/60mm笼式组件;

OBP系列笼式支架板开有不同位置的Ø4.2mm沉头孔。OBP系列支持双导轨的结构支撑,可灵活自定义终端或是中心位置的安装。可集成30/60mm系统构件。可利用笼杆集成笼式构件垂直于支架板方向安装。此外,板面可使用CSK-A系列夹持式安装架,用于笼式组件的水平安装。

型号
规格
工程图
对比
单价
发货日期
购物车

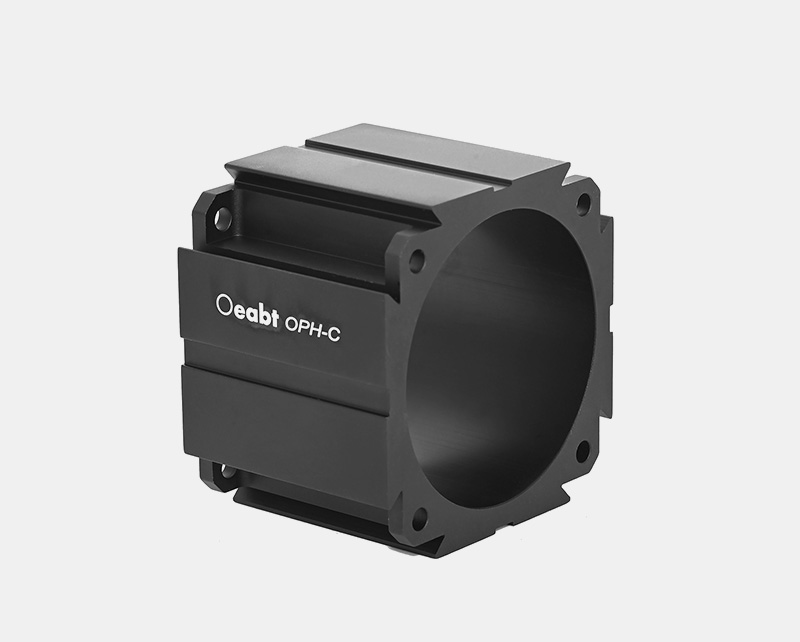

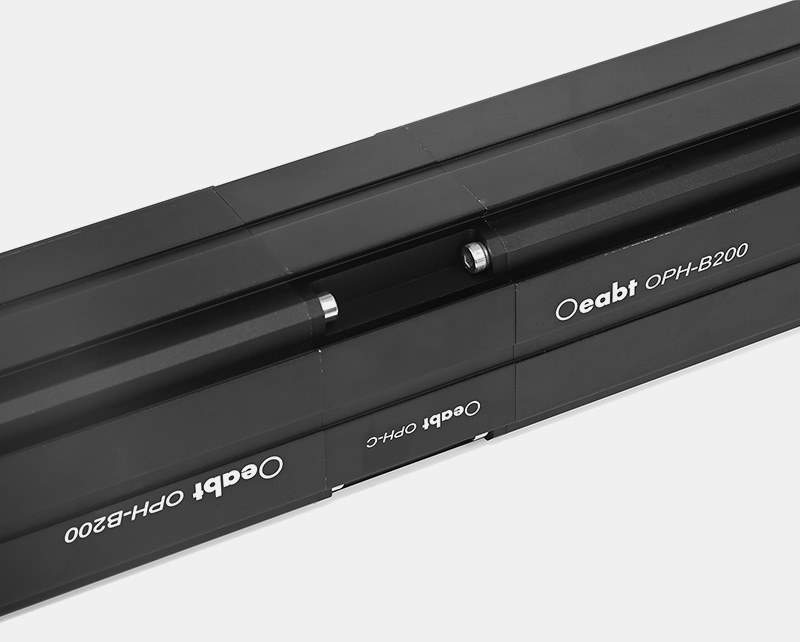

OPH-C 66mm导轨连接块

用于加长或延伸66mm导轨的长度;

从两端可分别连接两段66 mm导轨;

Ø55mm通光孔径,与66mm导轨具有相同的外轮廓;

OPH-C导轨连接块可以从末端连接两段OPH-B系列导轨,从而将较短的导轨连接成长导轨结构。此外可保障导轨的平整度,减少单根过长导轨本身的偏差。连接块的外轮廓能够匹配OPH-B系列导轨的外轮廓,可以让与之连接的部件夹住导轨连接处,或是滑动通过整段导轨。

型号
规格
工程图
对比
单价
发货日期
购物车
