产品说明

• 外翼构成燕尾安装面，四面相同；

• 两侧有8个M6螺孔用于安装；

• 导轨长度200-500mm可选；

• Ø55 mm通光孔径经过导轨；

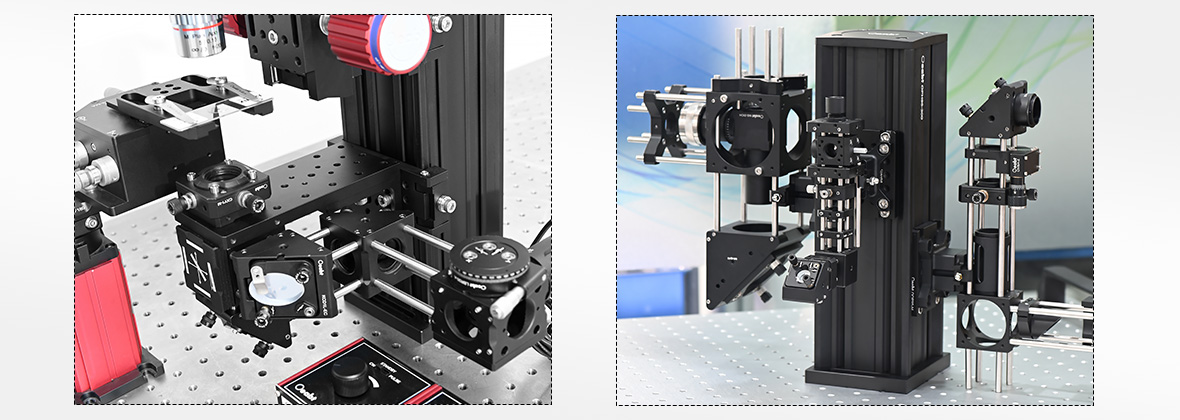

OPH95系列由不同长度的铝挤压成型，并且导轨的每一面拥有线性安装面。精细的结构允许大规模的光学元件沿着导轨移动，同时保持出色的机械稳定性。提供预装置套件出售。

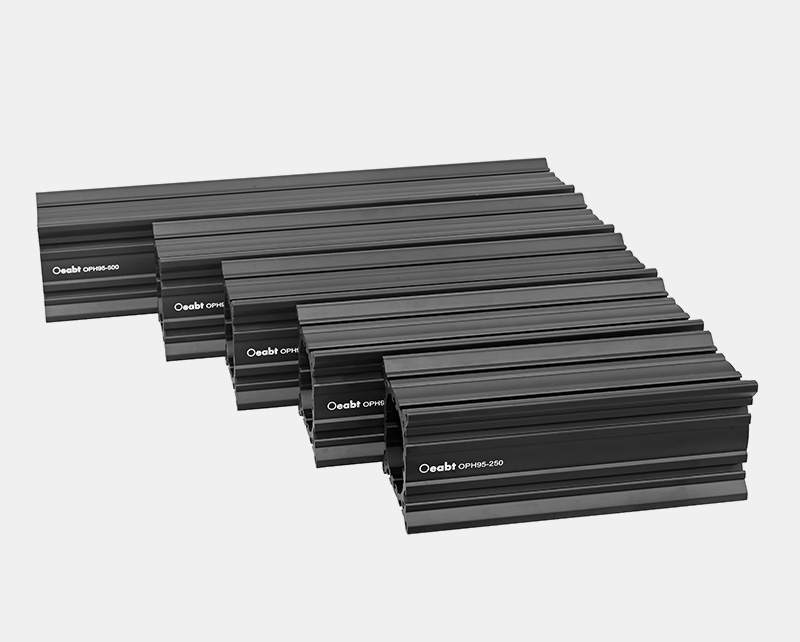

95mm重型导轨
型号
 规格 重量 中心通孔 螺孔类型 材质
OPH95-250
 95*95*250mm
 1612.9g
 Ø55mm
 两端各8处M6
 7075铝合金
OPH95-300
 95*95*300mm
 1938.7g
OPH95-350
 95*95*350mm
 2268.3g
OPH95-400
 95*95*400mm
 2588.2g
OPH95-500
 95*95*500mm
 3240.0g
OPH95-600
 95*95*600mm
 3900.0g

导轨长度 公差数值
200-250mm ≤0.1mm
300-400mm ≤0.2mm
500-600mm ≤0.35mm
750-1000mm ≤0.5mm

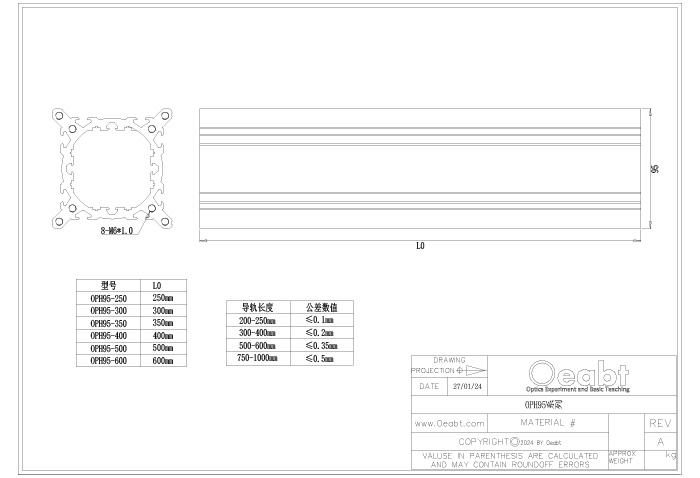

示意图
通用参数

（1）该系列导轨安装面宽度达到95mm，为构造大尺度结构、三维承重结构、可扩展组件提供了更多的支持。它由不同长度的铝挤压成型，并且导轨的每一面拥有线性安装面。精细的结构允许大规模的光学元件沿着导轨移动，同时保持出色的机械稳定性。提供预装置套件出售。



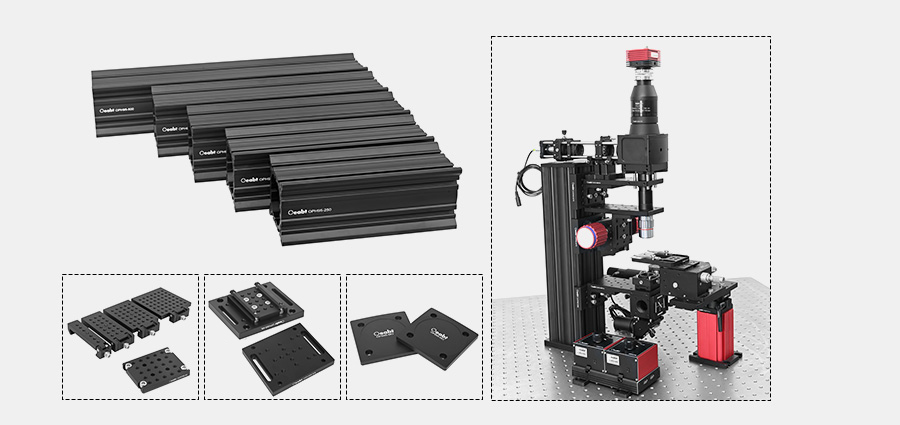

（2）导轨长度范围从200-500mm可选，在每一端面形成四个有效的燕尾槽，兼容OOP95-M系列的导轨滑块平台，滑块的安装台面带有M6阵列的螺孔，为导轨和光学机械部件的安装提供良好的兼容性。

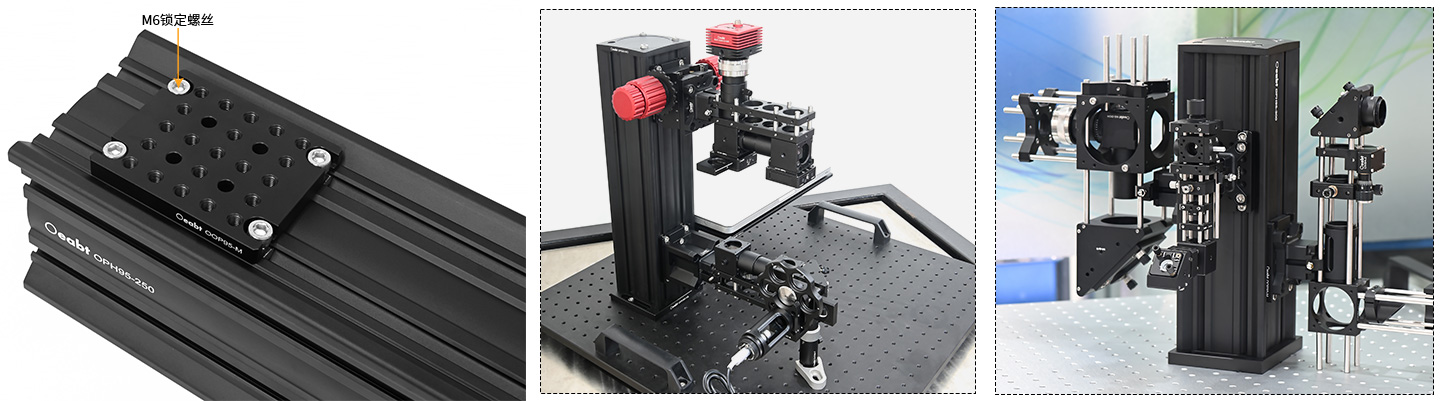

（3）卡入式导轨滑块可以沿着导轨侧面位置任意卡入或拆卸，并沿着导轨自由滑动。台面宽度有25-100mm多种可选，通过拧紧侧面安装的M6锁定螺丝固定位置。而插入式滑块只能在导轨末端位置插入、拆卸使用，通过面板上的4个M6锁定螺丝固定。

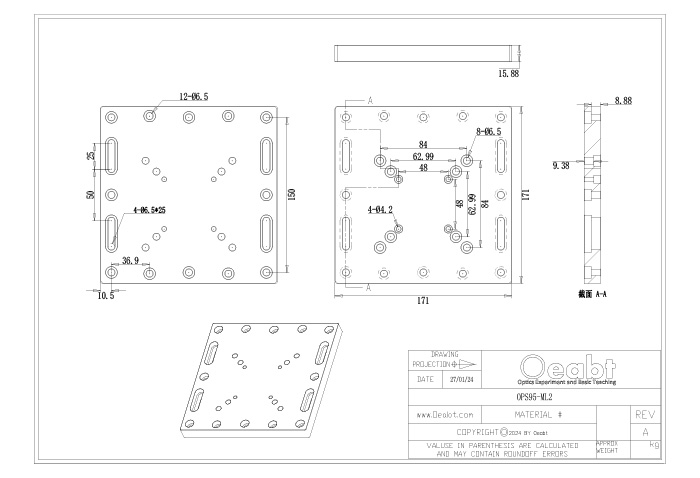

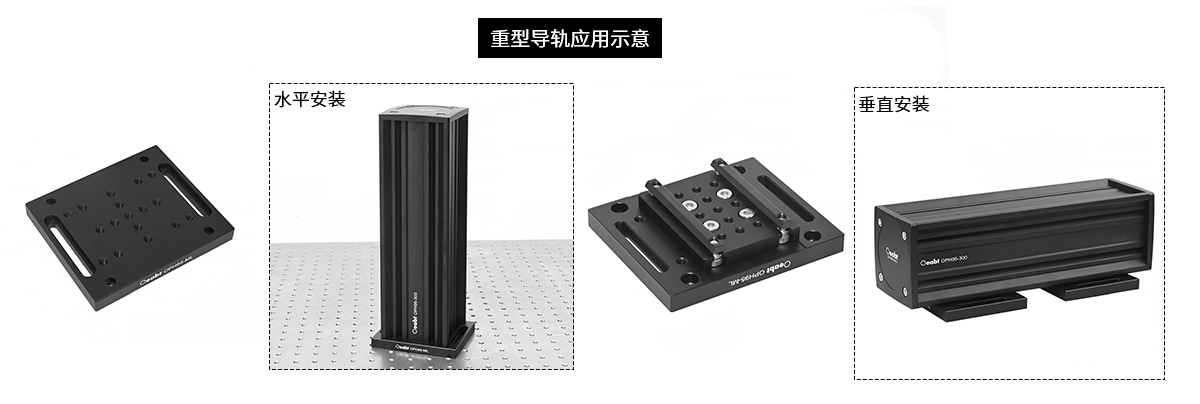

（4）OPH95-ML底板将95 mm导轨垂直安装到光学平台或基座导轨上，沉头槽便于安装的定位，同时兼容英制、公制的安装方式。搭配OOP95-M滑块，可水平安装导轨到光学平台或面包板上。


（5）盖板用于95mm导轨的端部，让导轨有一个整体、干净的表面。利用四个M6柱头螺丝，通过对齐导轨边角处的螺孔安装端盖。

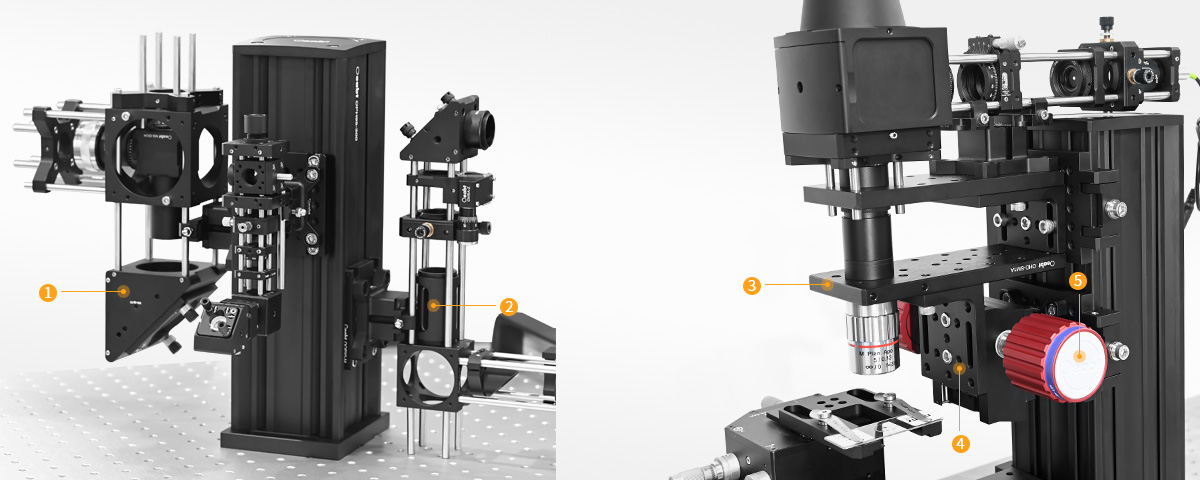

❶ KCD05L-M 16mm直角调整架 点击购买>
❷ CSA-V系列 Ø1英寸可视套管套筒 点击购买>
❸ OHD-6C系列 小面包平板 点击购买>
❹ APT-90 直角转接件 点击购买>
❸ MCT-LM2 升降调焦滑台手轮 点击购买>



  • OPS95-MO STP文件
  • OPS95-ML STP文件
  • OPH95 STP文件
  • OPH95-V STP文件
  • OPH95-H STP文件
  • OOP95-M STP文件
  • OOP95-M STP文件

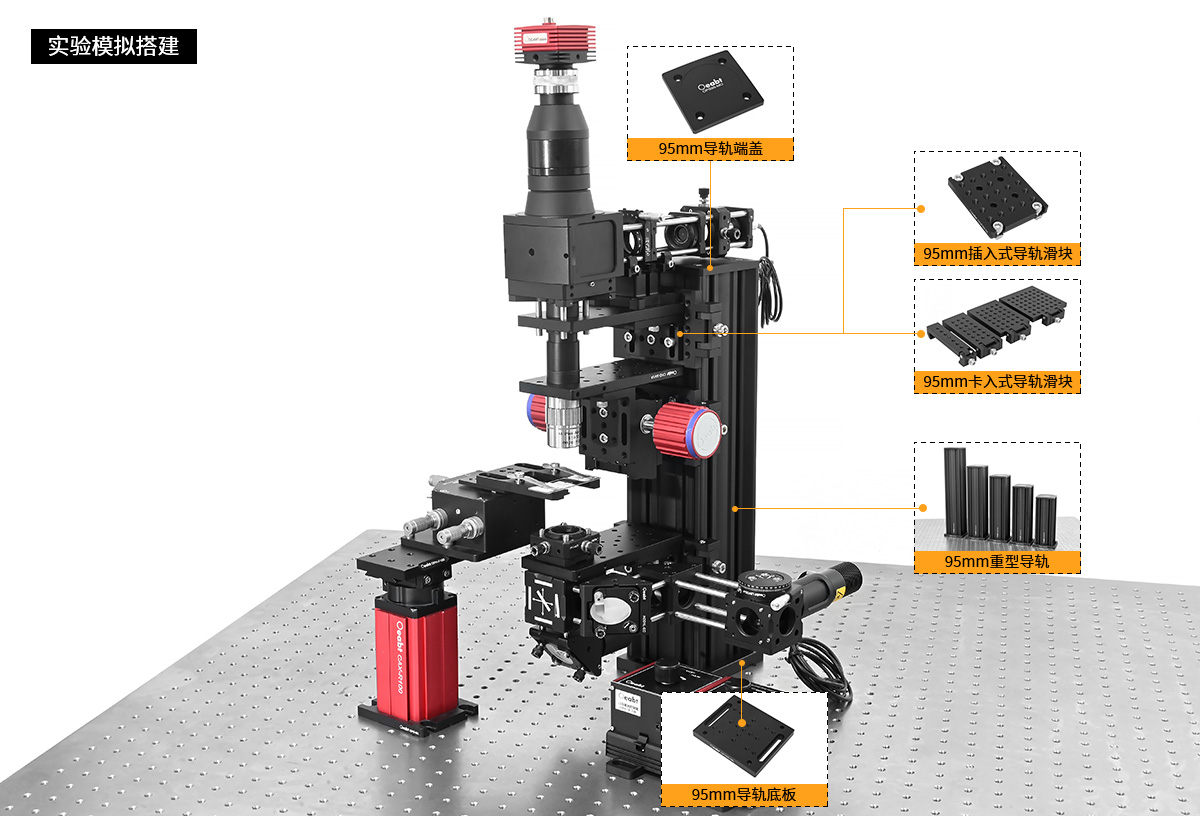

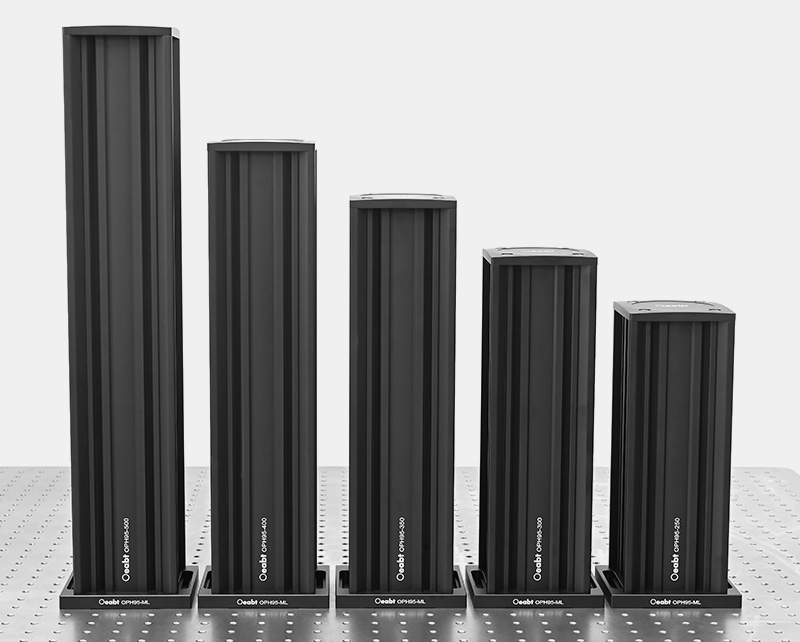

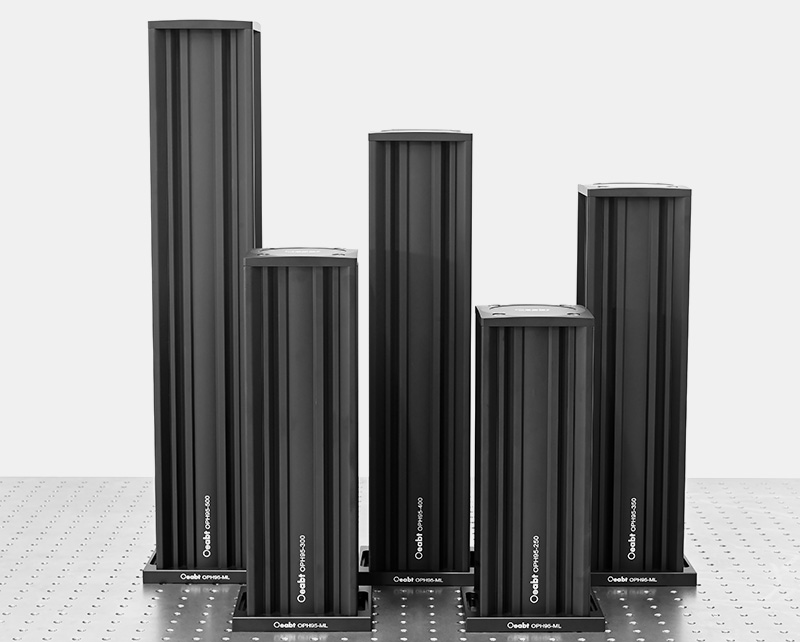

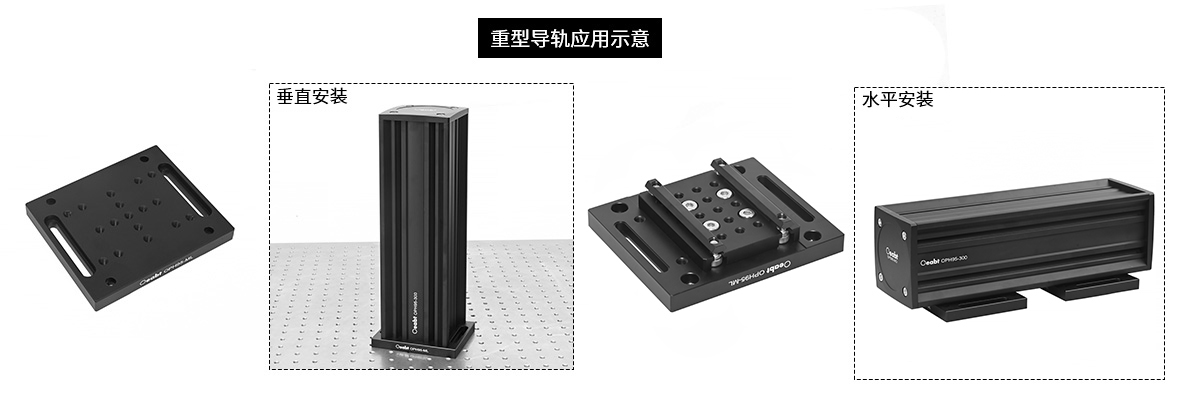

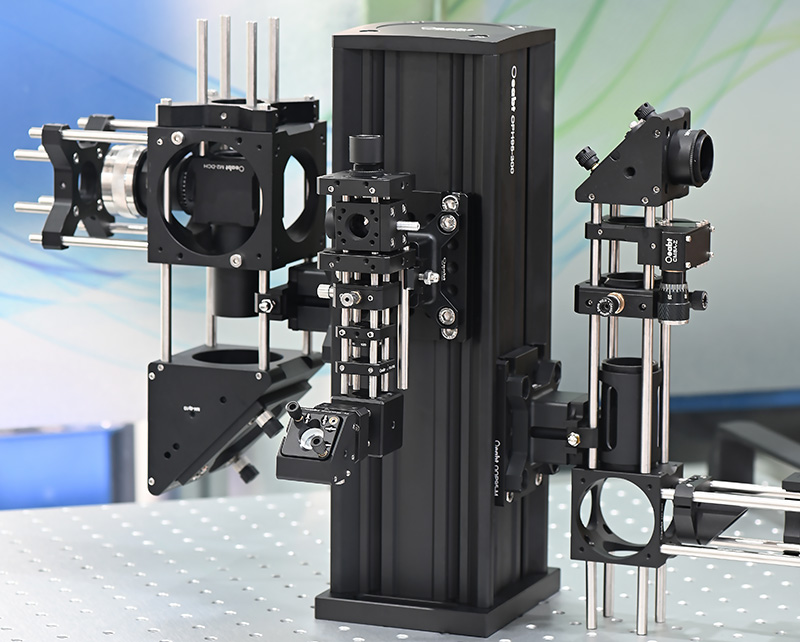

OPH95-V 重型导轨支架套件【垂直安装】

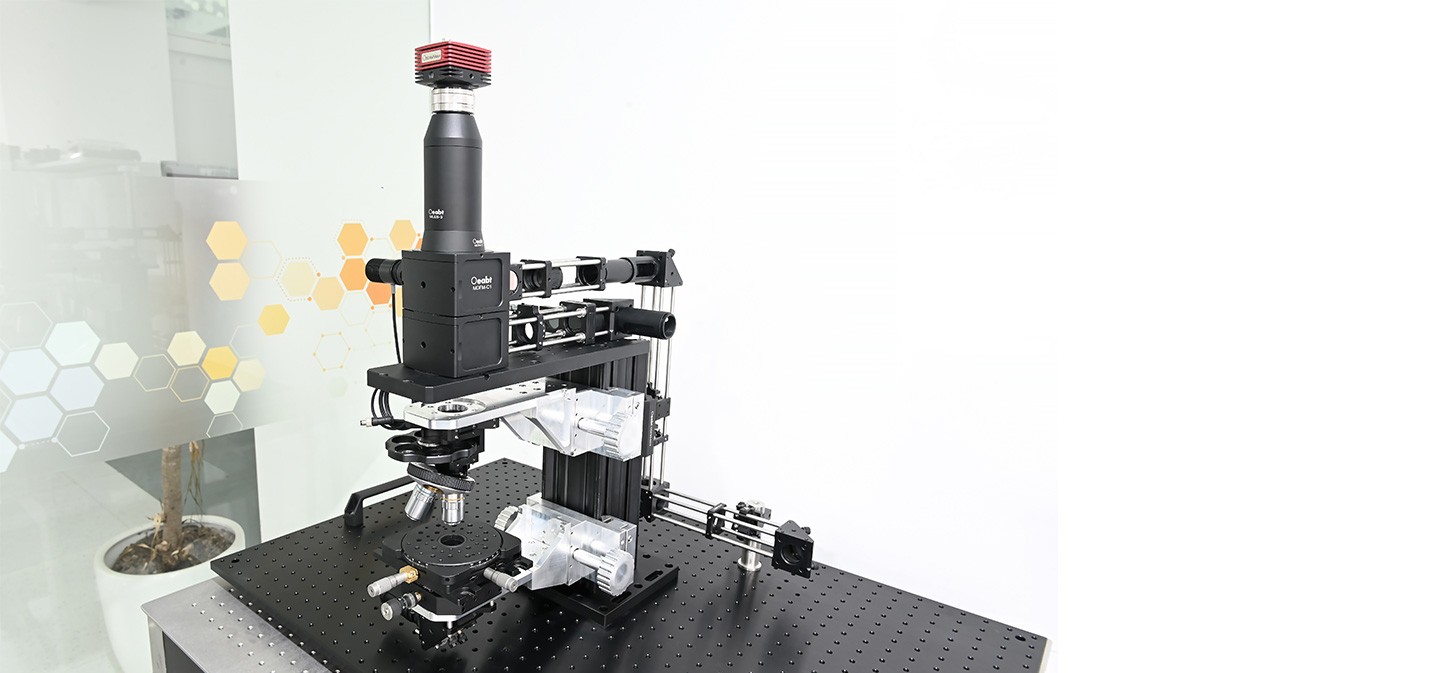

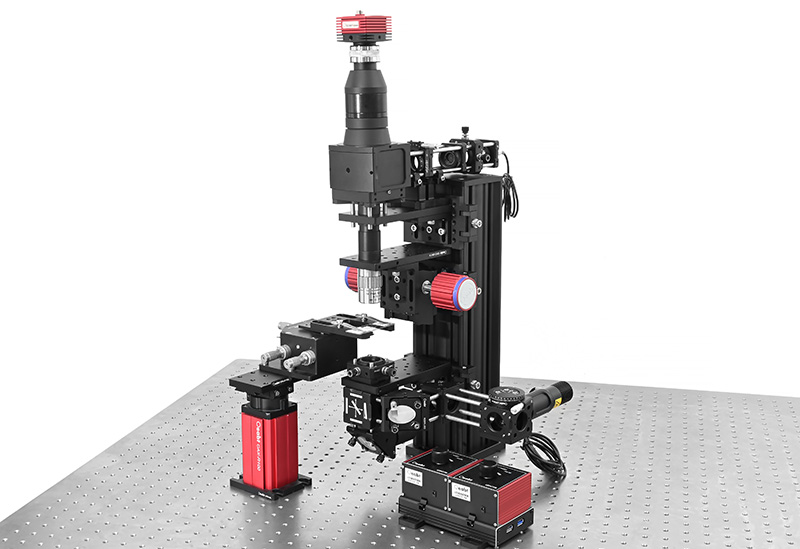

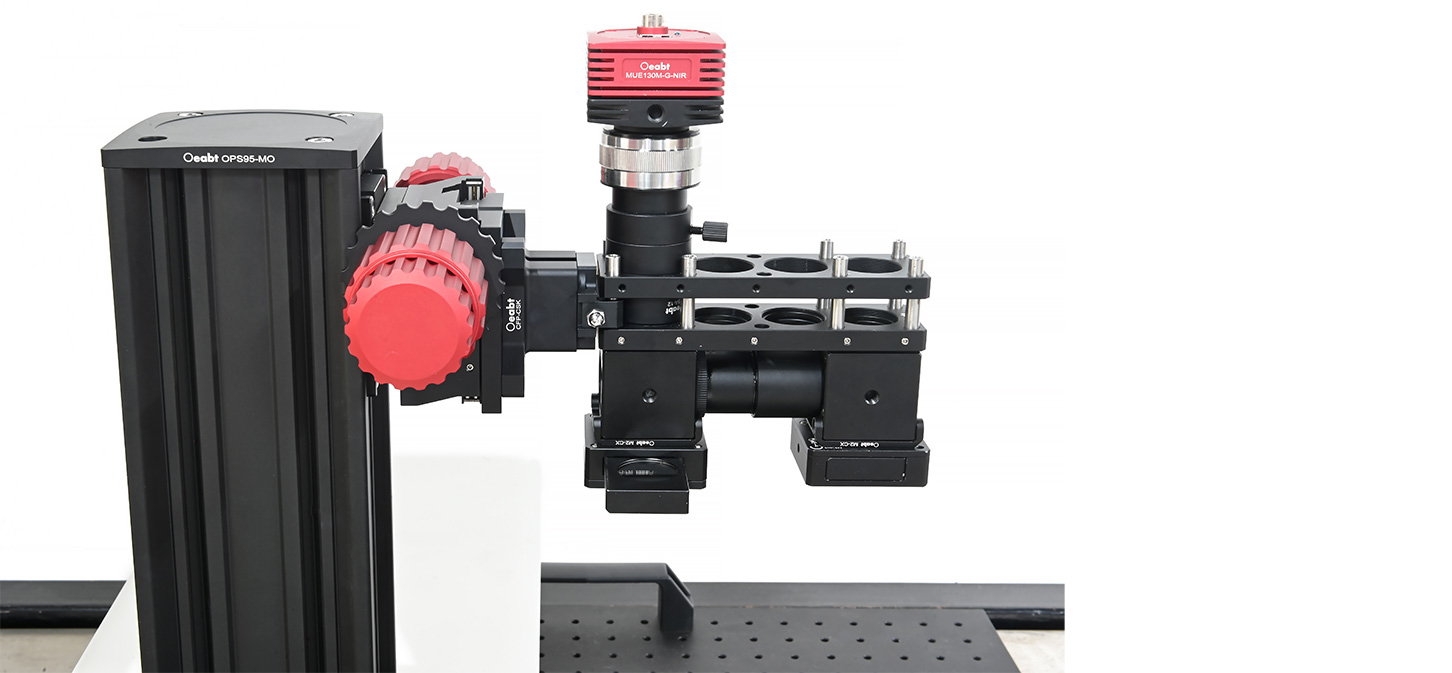

• OPH95-V系列垂直安装，多用于显微镜主体支架或大型承重结构；

• 垂直安装套件：OPH95系列 95mm导轨、OPS95-MO 导轨端盖、OPH95-ML 导轨底板、；

该系列导轨安装面宽度达到95mm，为构造大尺度光学系统结构、三维承重结构、可扩展组件提供了更多的支持。它由不同长度的铝挤压成型，并且导轨的每一面拥有线性安装面。精细的结构允许大规模的光学元件沿着导轨移动，同时保持出色的机械稳定性。提供预装置套件出售。

型号
规格
工程图
对比
单价
发货日期
购物车

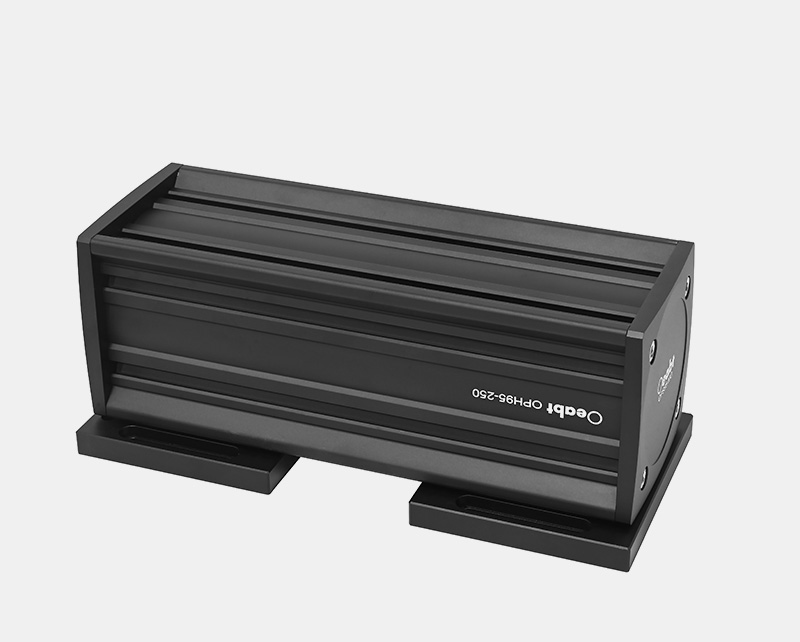

OPH95-H 重型导轨支架套件【平行安装】

• OPH95-H系列水平安装，多用于长平行光路或大型承重结构；

• 水平安装套件：OPH95系列 95mm导轨、OPS95-MO 导轨端盖*2、OOP95-M滑块*2、OPH95-ML 导轨底板*2；

该系列导轨安装面宽度达到95mm，为构造大尺度光学系统结构、三维承重结构、可扩展组件提供了更多的支持。它由不同长度的铝挤压成型，并且导轨的每一面拥有线性安装面。精细的结构允许大规模的光学元件沿着导轨移动，同时保持出色的机械稳定性。提供预装置套件出售。

型号
规格
工程图
对比
单价
发货日期
购物车

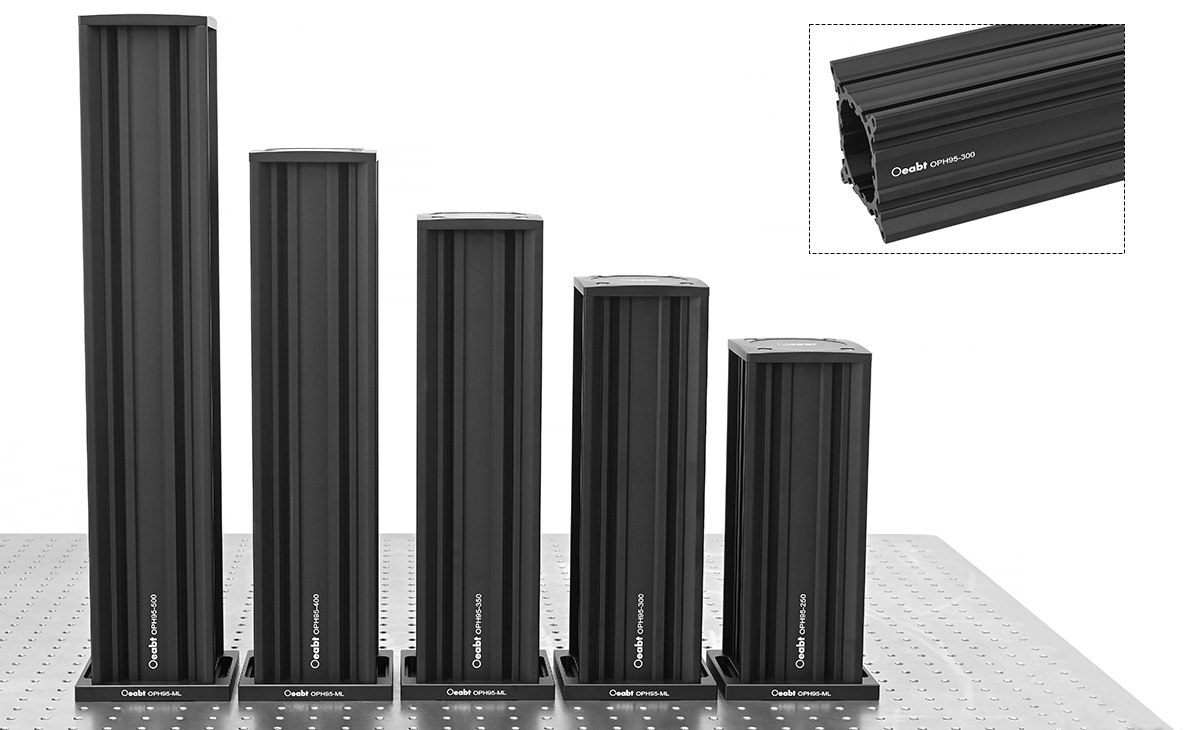

95mm重型导轨

• 外翼构成燕尾安装面，四面相同；

• 两侧有8个M6螺孔用于安装；

• 导轨长度200-500mm可选；

• Ø55 mm通光孔径经过导轨；

导轨长度范围从200-500mm可选，在每一端面形成四个有效的燕尾槽，兼容OOP95-M系列的导轨滑块平台，滑块的安装台面带有M6阵列的螺孔，为导轨和光学机械部件的安装提供良好的兼容性。

型号
规格
工程图
对比
单价
发货日期
购物车

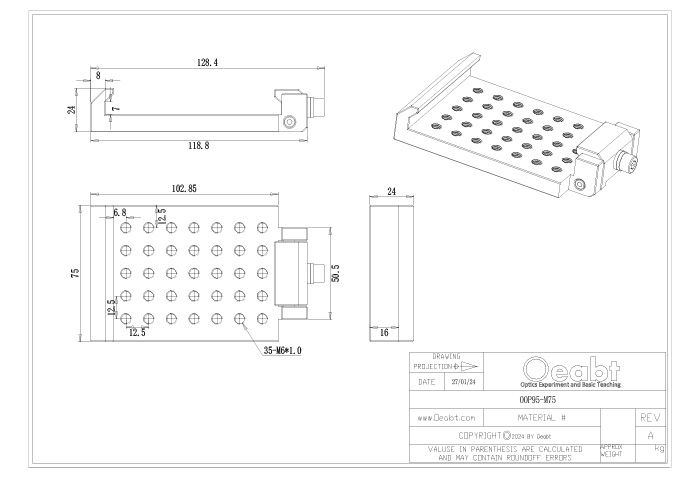

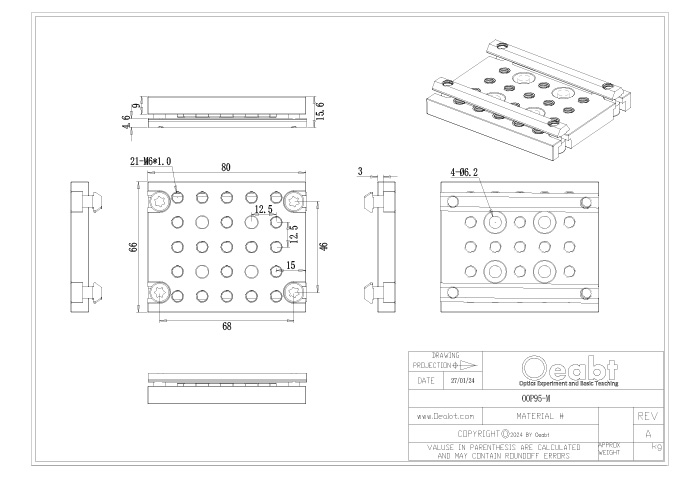

95mm卡入式导轨滑块

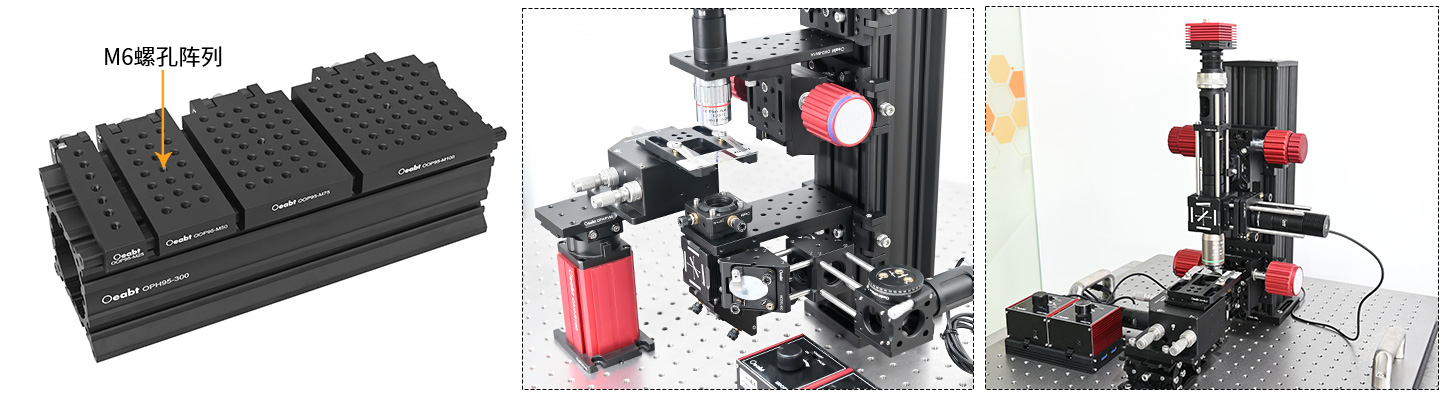

• M6螺孔阵列，孔间距12.5mm；

• 可以在95mm导轨的任意位置卡入、拆卸；

• 手拧螺丝可锁定在导轨上滑动的位置；

• 滑块宽度25-100mm可选；

卡入式导轨滑块可以沿着导轨侧面位置任意卡入或拆卸，并沿着导轨自由滑动。而插入式滑块只能在导轨末端位置插入、拆卸使用，通过面板上的4个M6锁定螺丝固定。

型号
规格
工程图
对比
单价
发货日期
购物车

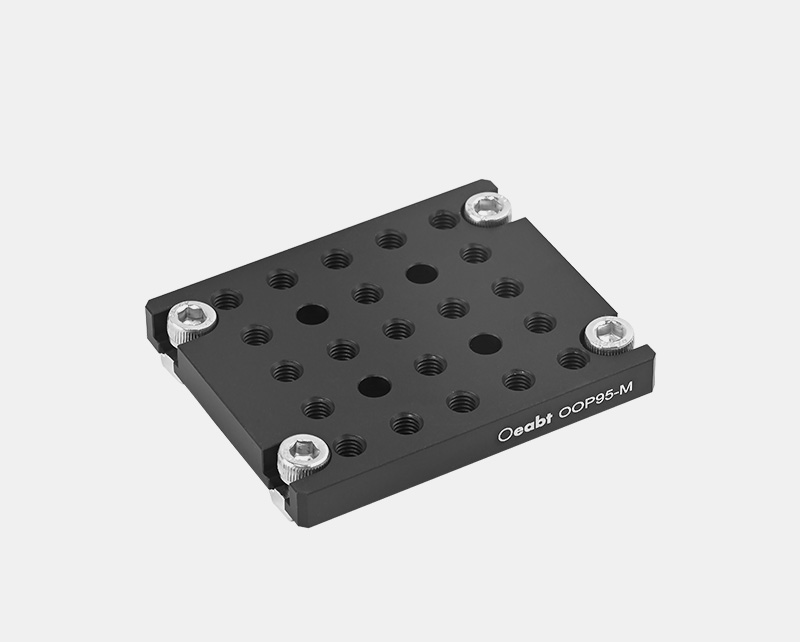

95mm插入式导轨滑块

• M6螺孔阵列，孔间距12.5mm；

• 只能在导轨末端位置插入、拆卸使用；

• 在锁定前可沿着导轨来回滑动；

插入式滑块只能在导轨末端位置插入、拆卸使用，通过面板上的4个M6锁定螺丝固定。

型号
规格
工程图
对比
单价
发货日期
购物车

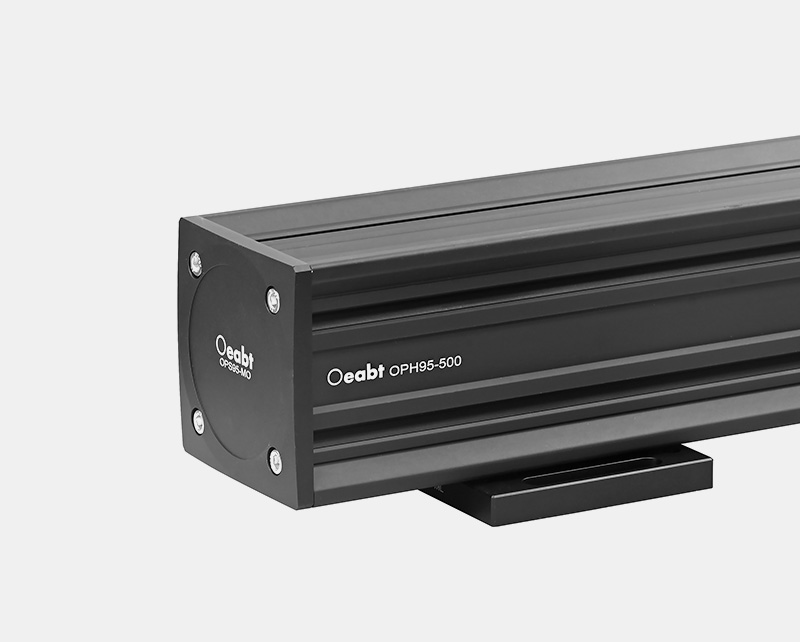

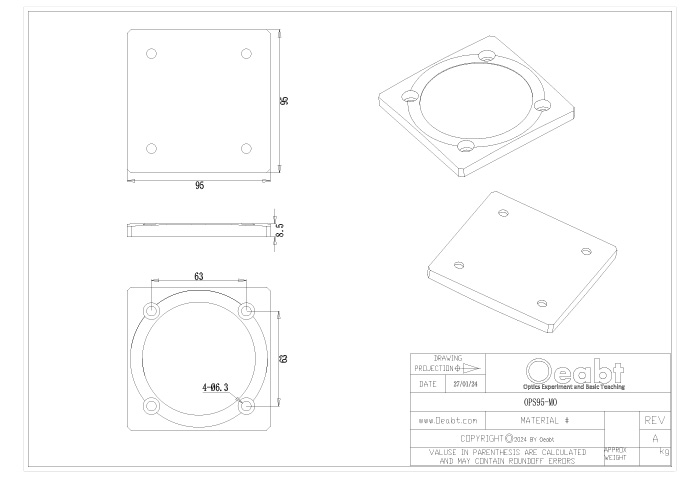

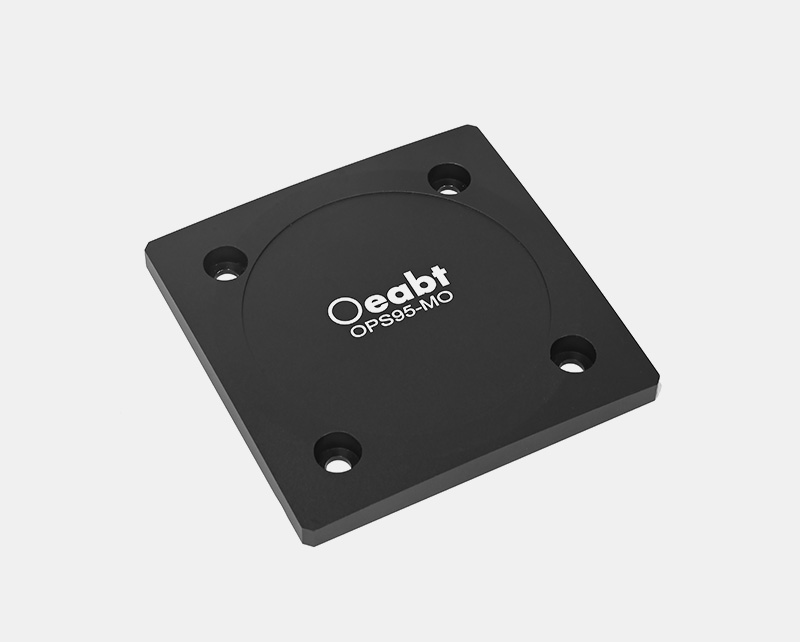

95mm导轨端盖

• 用于95mm导轨的末端安装；

• 盖住导轨的端部，封闭导轨端面；

• 4个沉头孔，用于安装；

盖板用于95mm导轨的端部，让导轨有一个整体、干净的表面。利用四个M6柱头螺丝，通过对齐导轨边角处的螺孔安装端盖。

型号
规格
工程图
对比
单价
发货日期
购物车

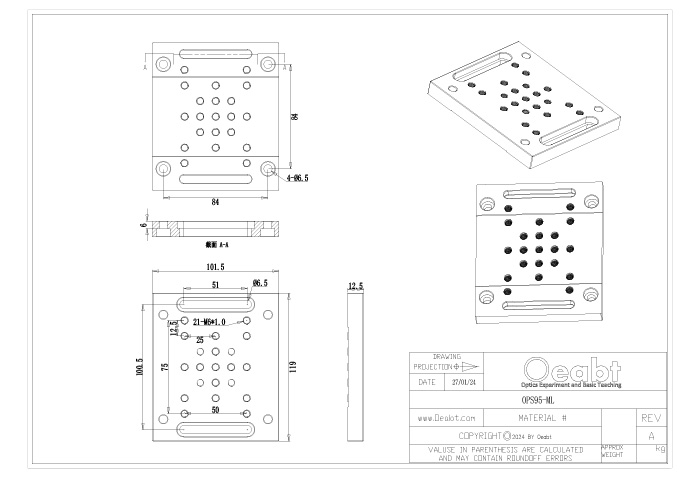

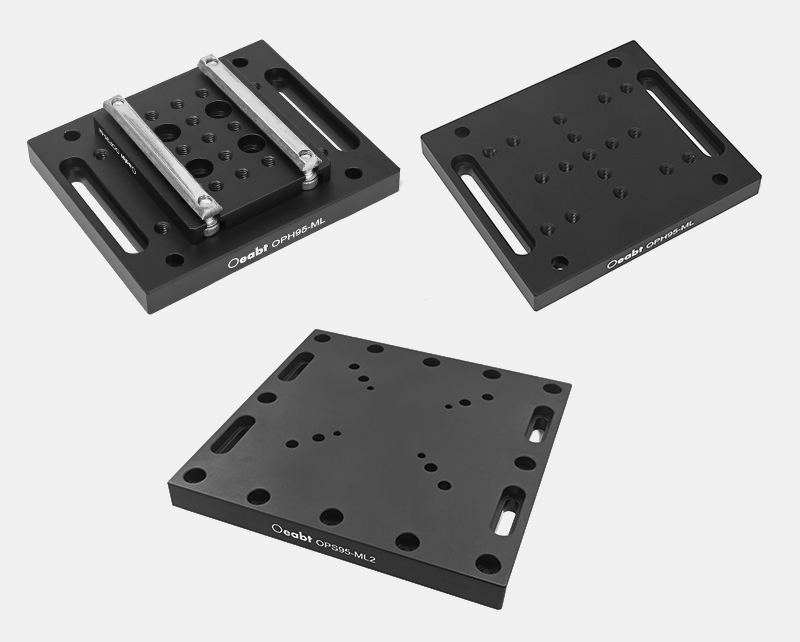

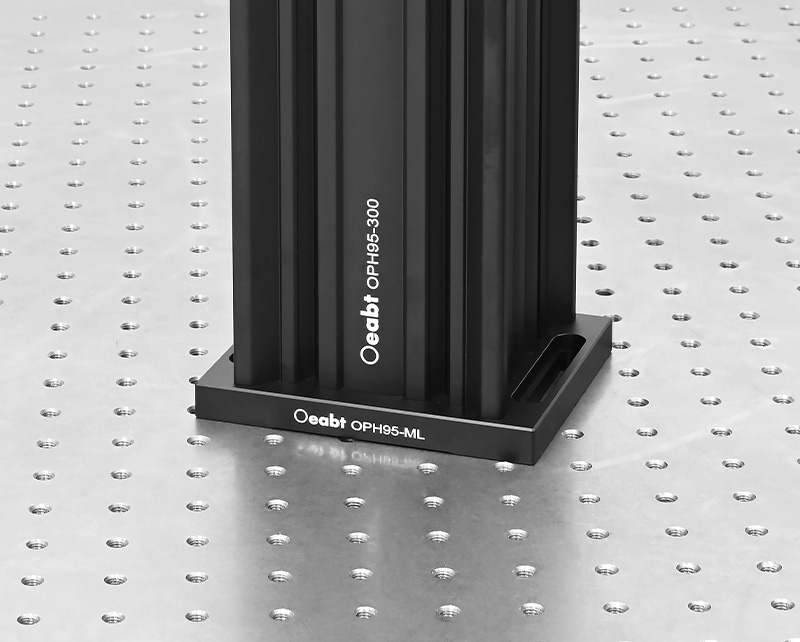

95mm导轨底板

• 将95mm导轨安装到面包板平台上；

• 垂直安装固定到导轨末端；

• 搭配OOP95-M滑块，水平安装让导轨通过滑动进行位置调节；

OPH95-ML底板将95 mm导轨垂直安装到光学平台或基座导轨上，沉头槽便于安装的定位，也可搭配OOP95-M滑块，可水平安装导轨到光学平台或面包板上。

型号
规格
工程图
对比
单价
发货日期
购物车
