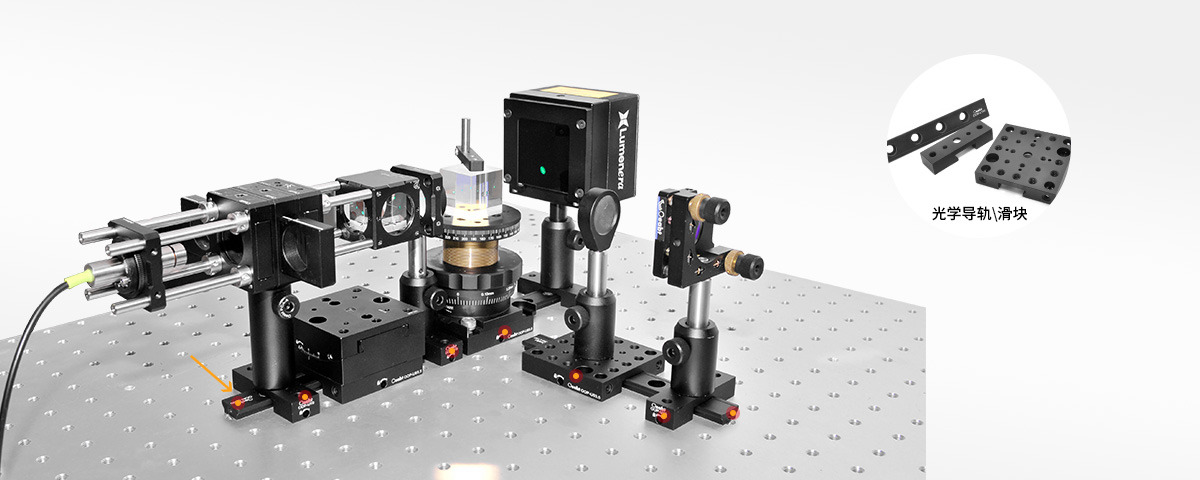

产品说明
• 小型光学导轨，用于构建紧凑型组件；
• 小型光学导轨滑块，用于将组件安装到燕尾导轨上；
• 安装面具备多个螺纹孔/沉头孔，用于安装组件；
• 多规格可选；

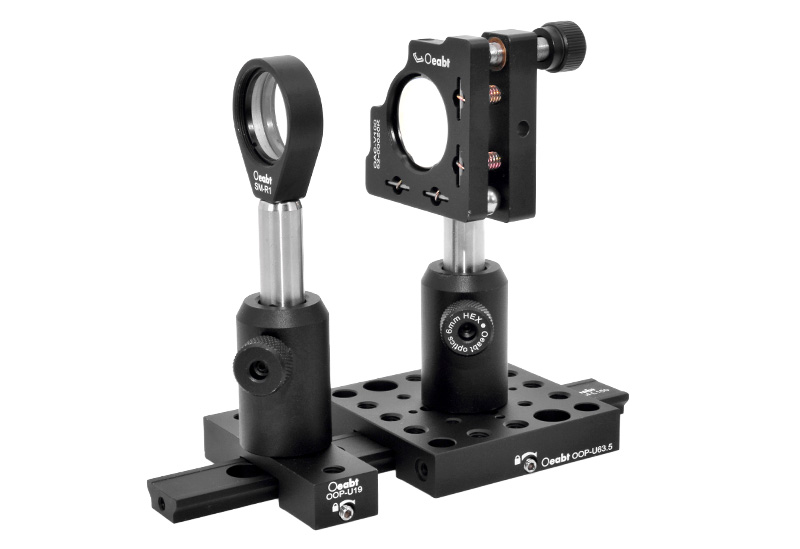

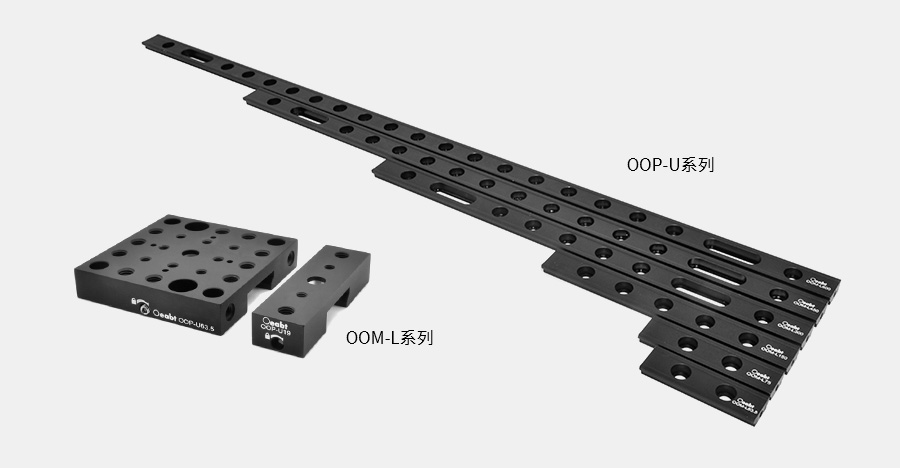

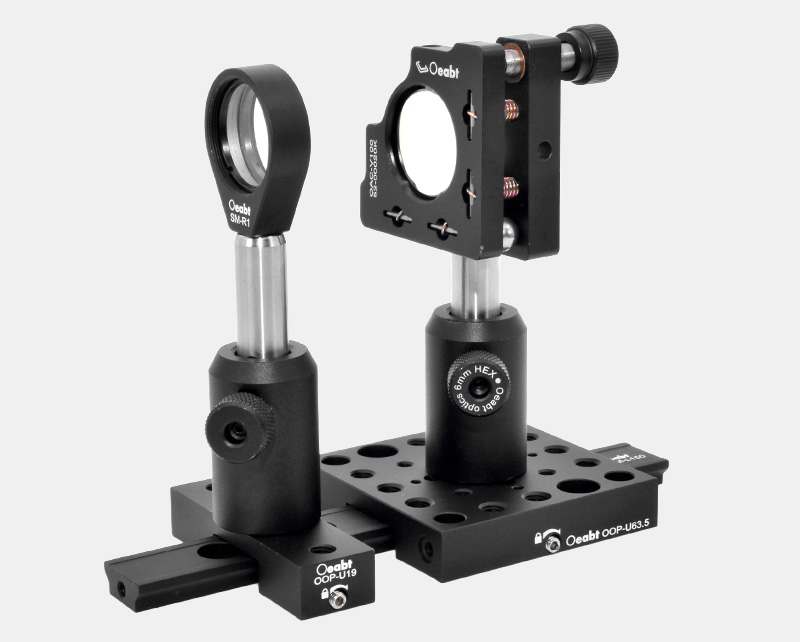

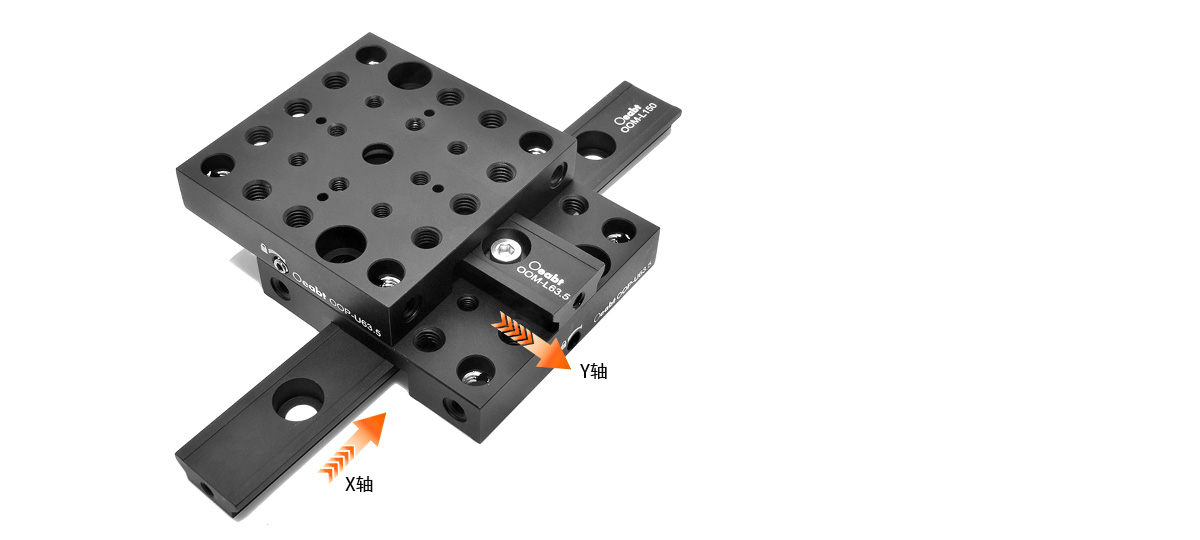

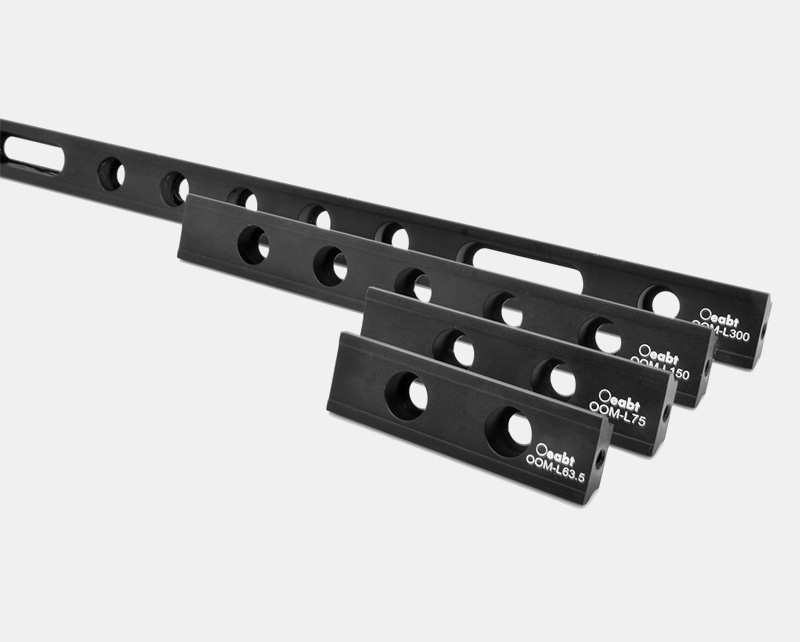

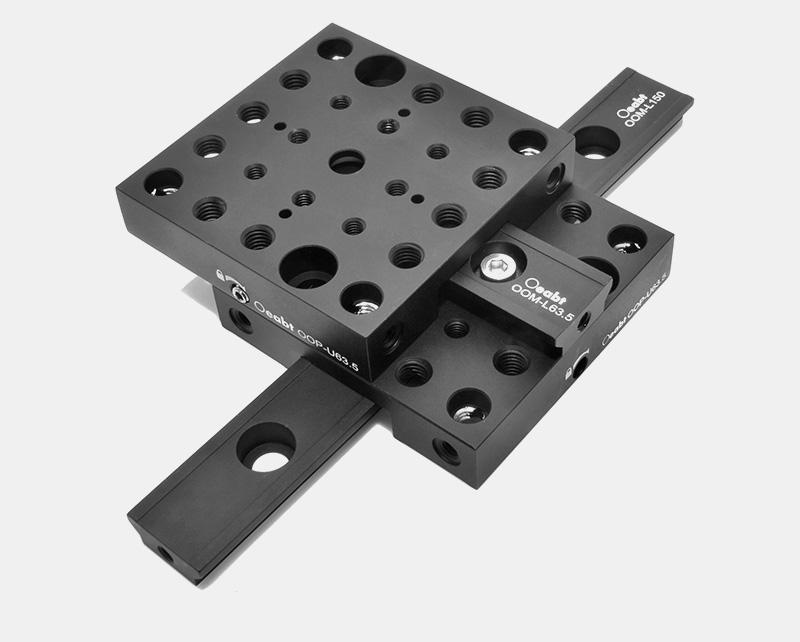

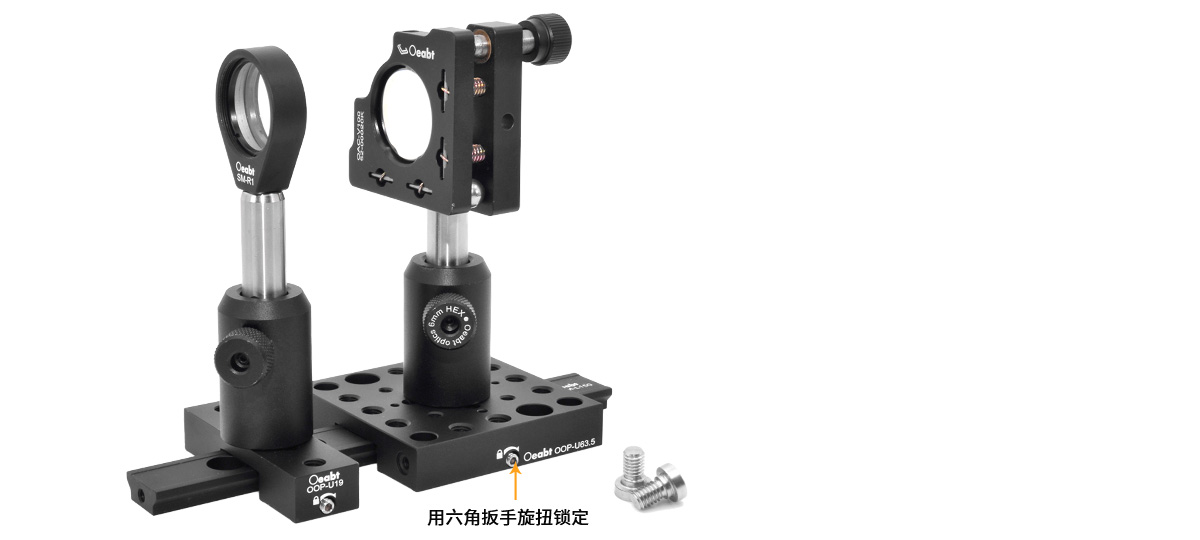

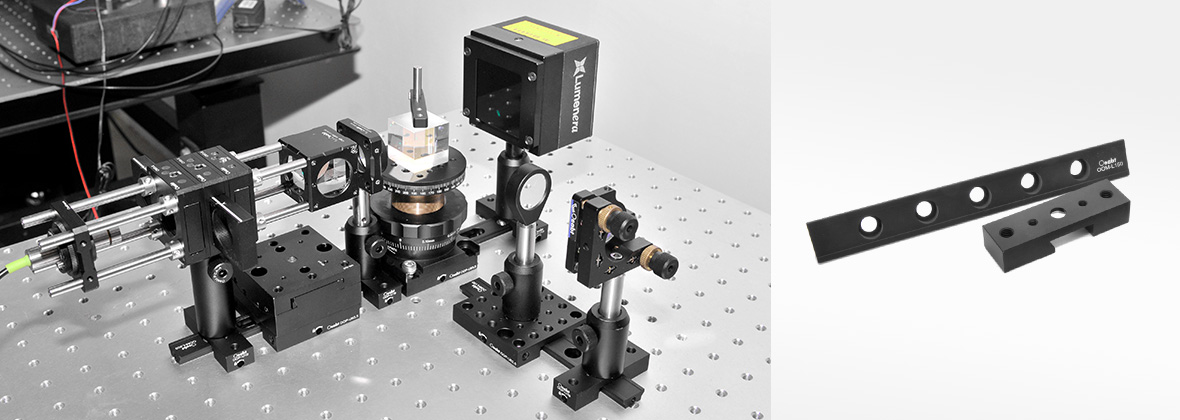

OOM-L系列光学导轨用于构建紧凑型组件，燕尾式安装表面可以安装我们的OOP-U系列卡入式导轨滑块，物体能沿着燕尾式安装表面固定在任何位置。导轨滑块表面具有螺纹孔，用于安装轻量型光机组件。一旦附接后, 导轨滑块可以实现在沿着导轨长度的任何位置处对光机械元件进行运动。

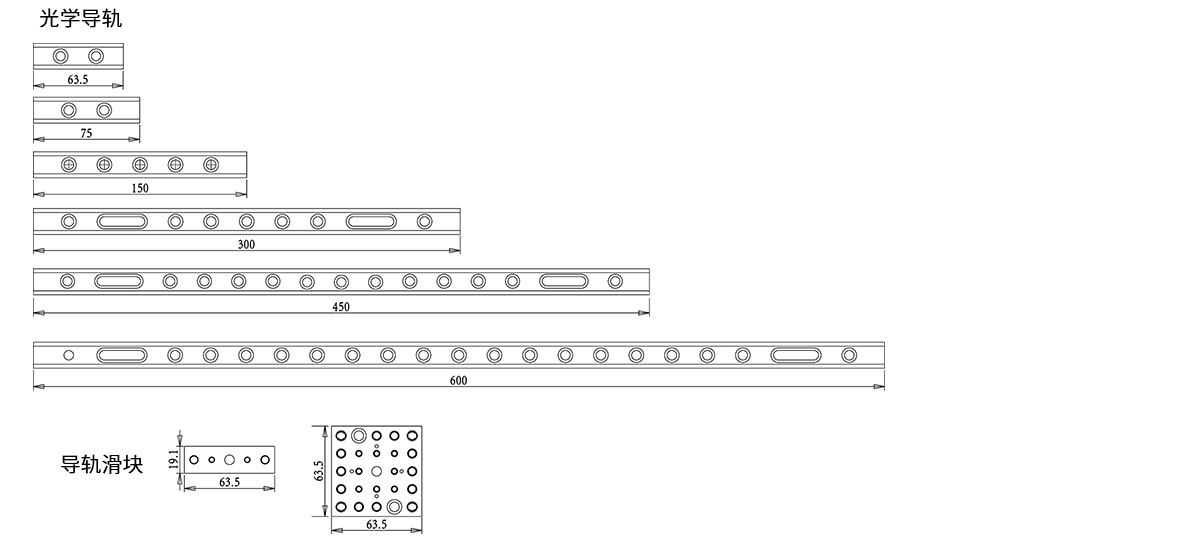

| 光学导轨 | ||||||
| 型号 | OOM-L63.5 | OOM-L75 | OOM-L150 | OOM-L300 | OOM-L450 | OOM-L600 |
| 规格 | 63.5*18.1*7.0mm | 75*18.1*7.0mm | 150*18.1*7.0mm | 300*18.1*7.0mm | 450*18.1*7.0mm | 600*18.1*7.0mm |

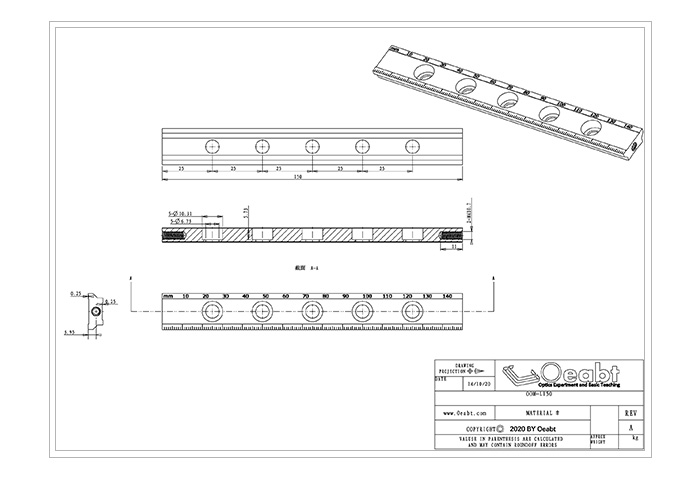

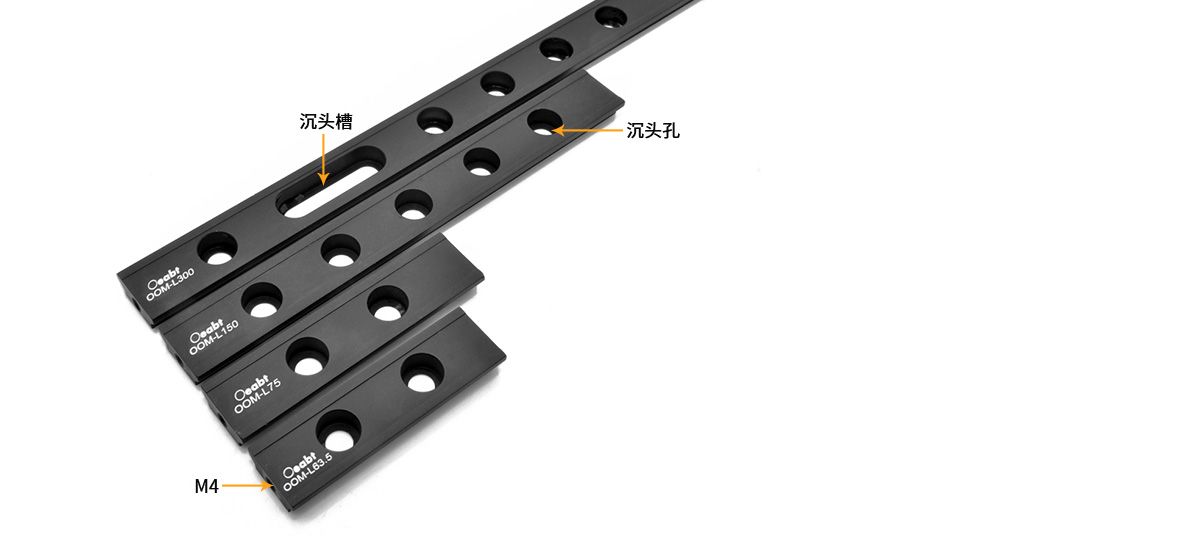

| 沉头孔 | Ø6.5mm*2处 | Ø6.5mm*3处 | Ø6.5mm*5处 | Ø6.5mm*7处,沉头槽:31.6mm*2处 | Ø6.5mm*13处,沉头槽:31.6mm*2处 | Ø6.5mm*19处,沉头槽:31.6mm*2处 |
| 重量 | 15.1g | 18.4g | 36.5g | 65.5g | 101.4g | 136.8g |
| 导轨长度 | 公差数值 |
| 200-250mm |
≤0.1mm |
| 300-400mm |
≤0.2mm |
| 500-600mm |
≤0.35mm |
| 750-1000mm |
≤0.5mm |

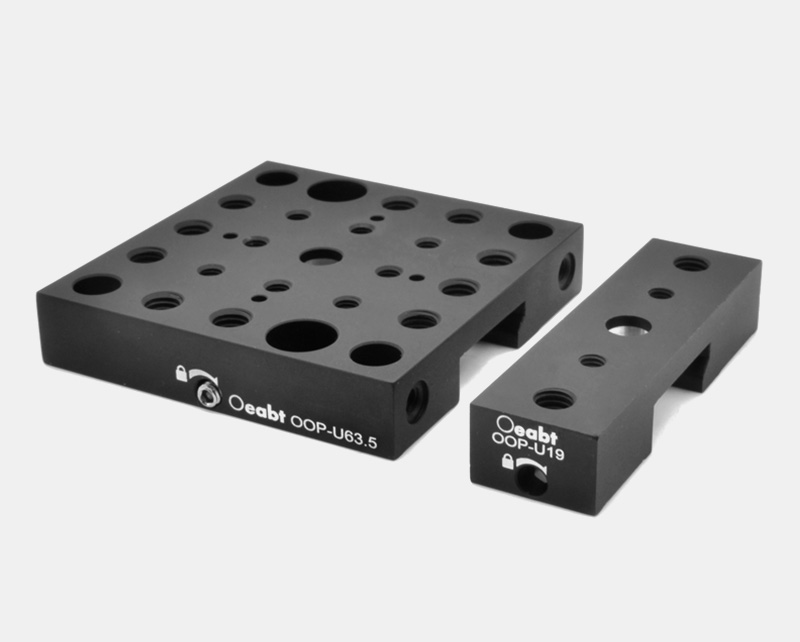

| 导轨滑块 | ||
| 型号 | OOP-U19 | OOP-U63.5 |
| 规格 | 19*63.5*12.5mm | 63.5*63.5*12.5mm |

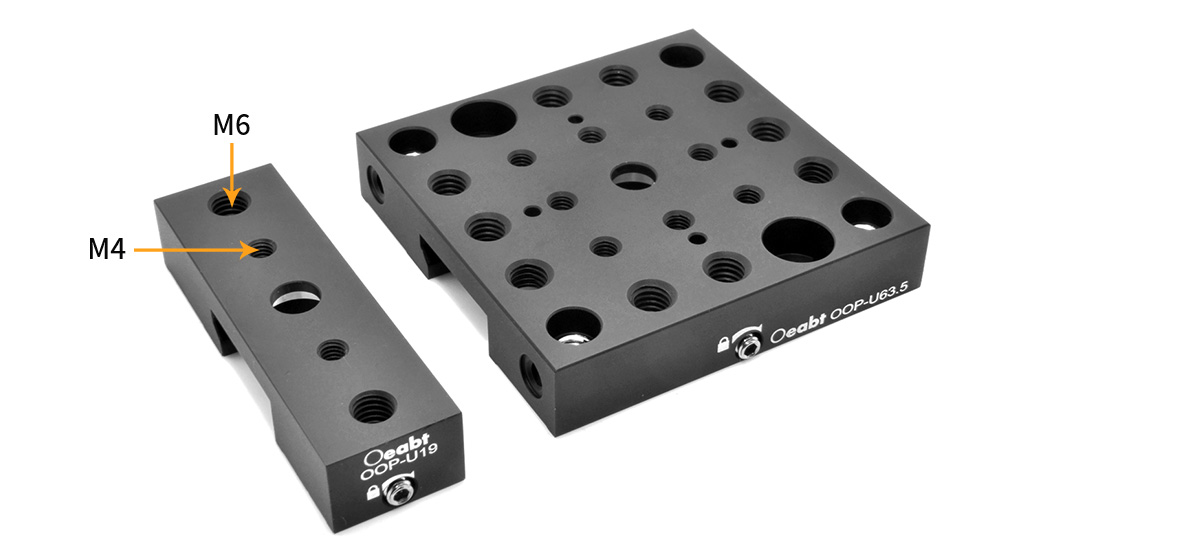

| 台面螺纹 | M6*2处,M4*2处,Ø6.5mm沉头孔*1 | M6*15处,M4*8处,Ø6.5沉头孔*3 |
| 重量 | 30.0g | 88.9g |

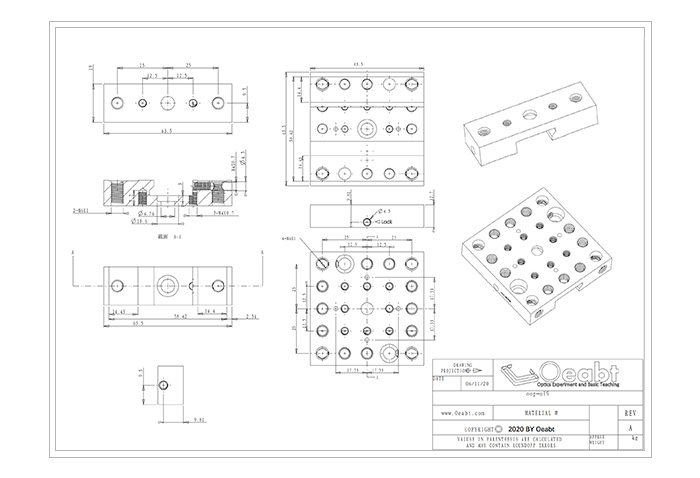

OOP-U系列 工程图下载
