• 俯仰&偏转调节平台，每轴±4°角度调节；

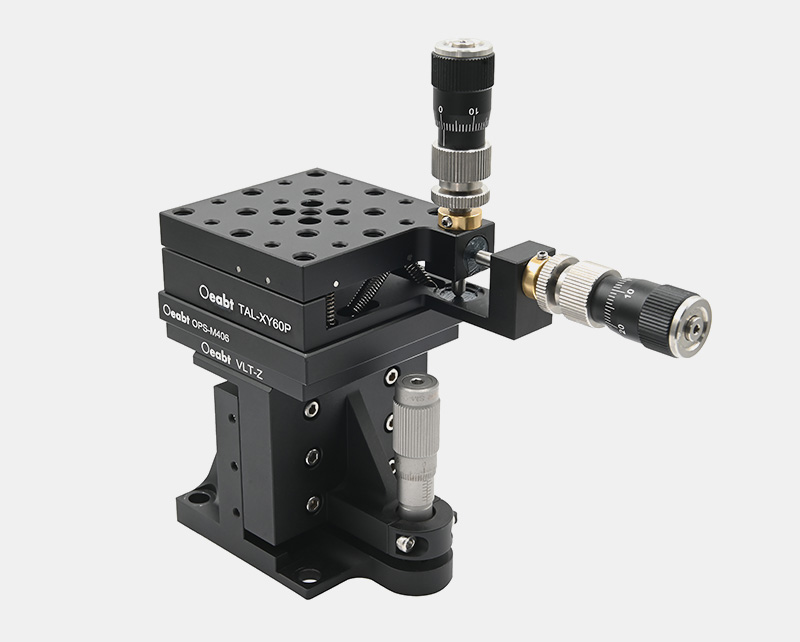

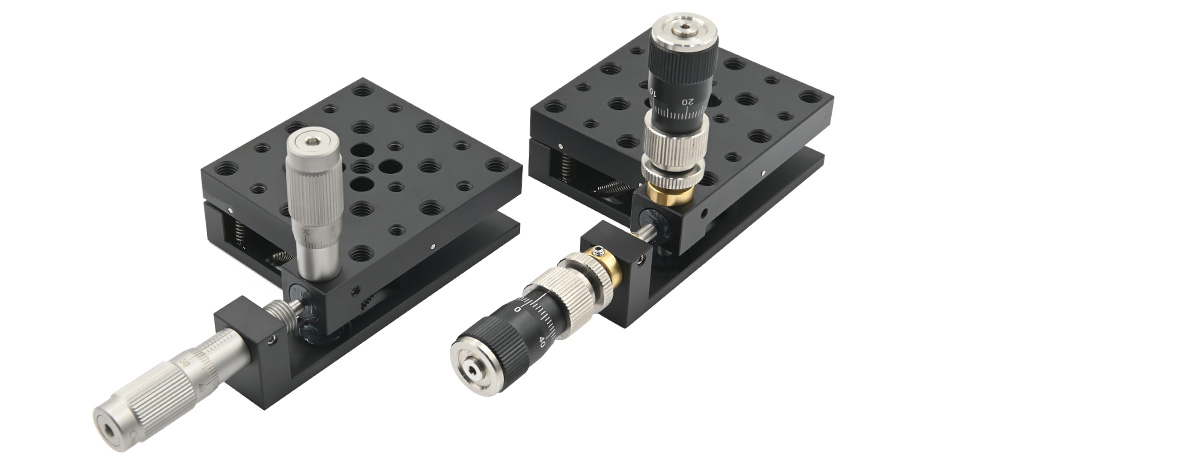

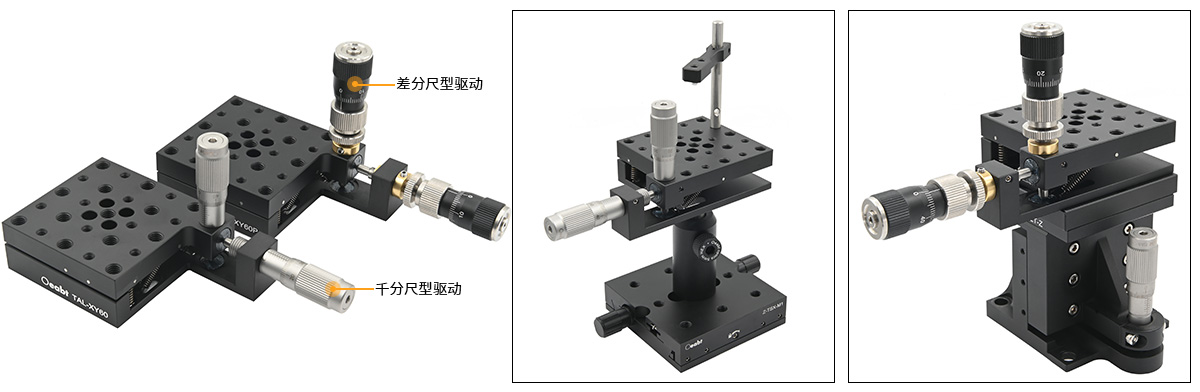

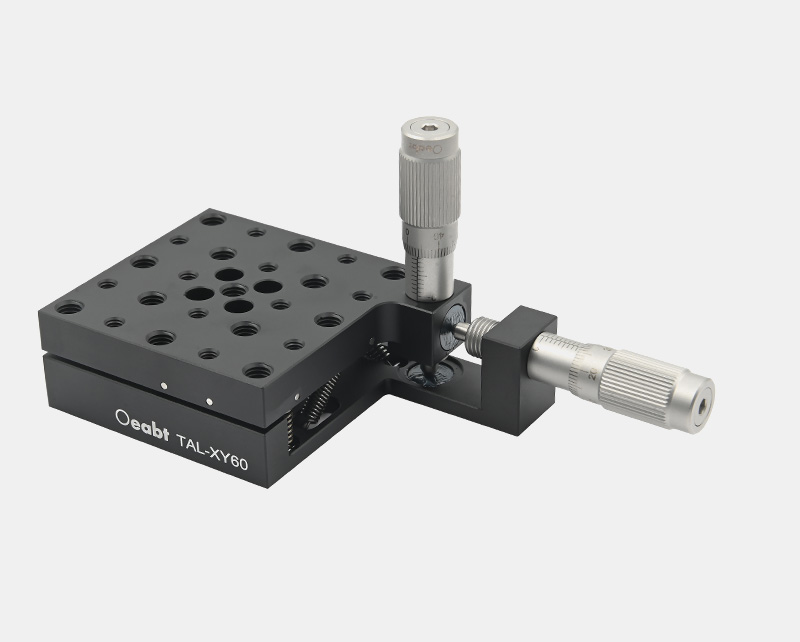

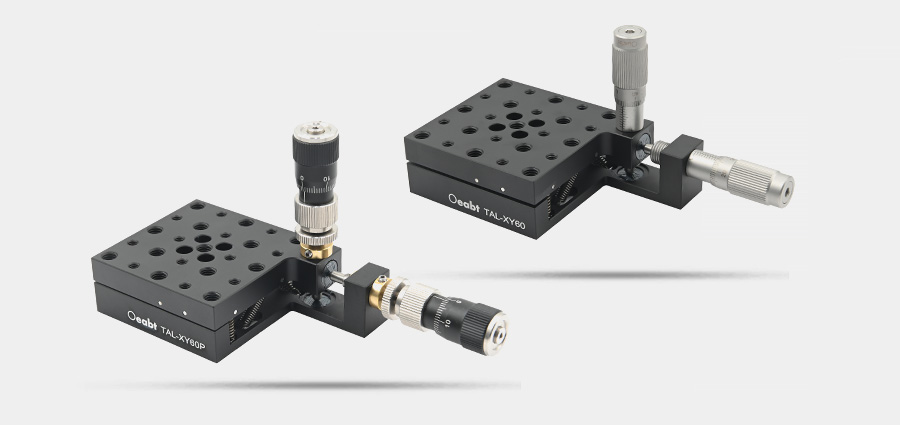

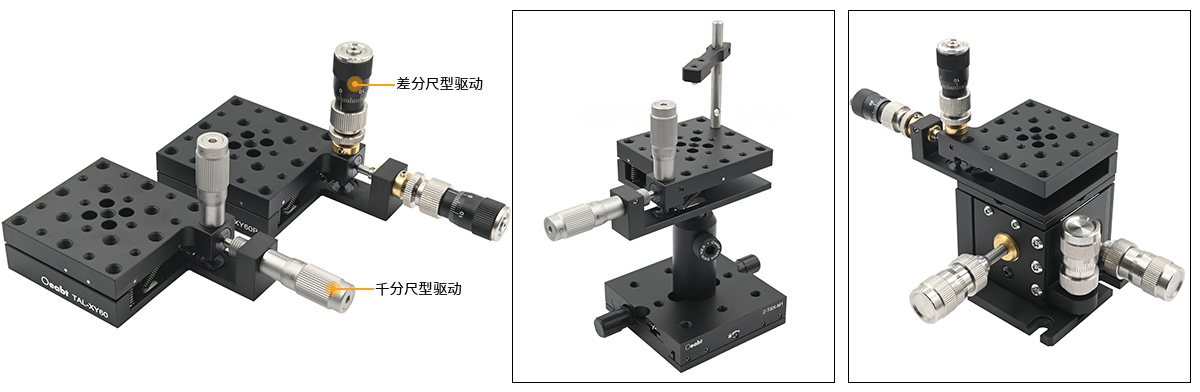

• 提供调节器选项： TAL-XY60千分尺型（0.5mm/圈，分辨率10μm）; TAL-XY60P差分尺型（粗调0.5mm/圈；精调行程350μm，25μm/圈，分辨率0.5μm）；

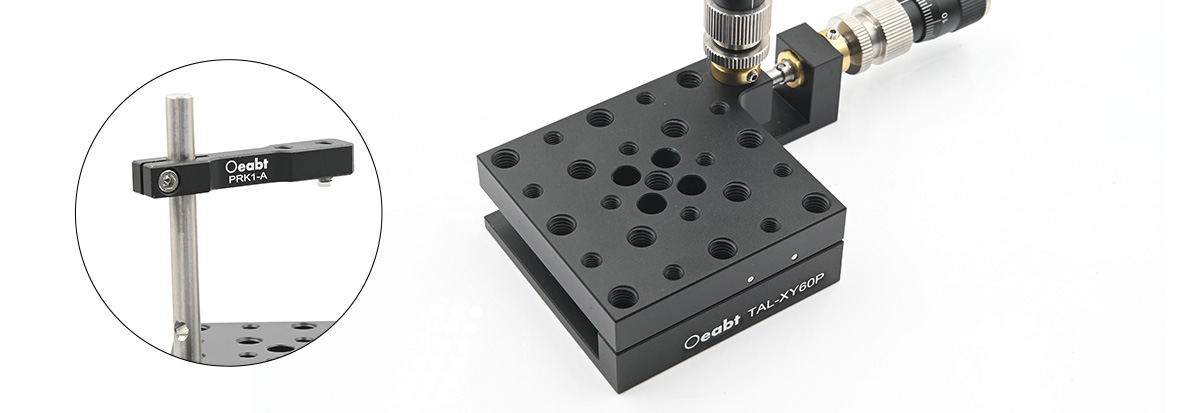

• 台面M4、M6螺孔阵列；

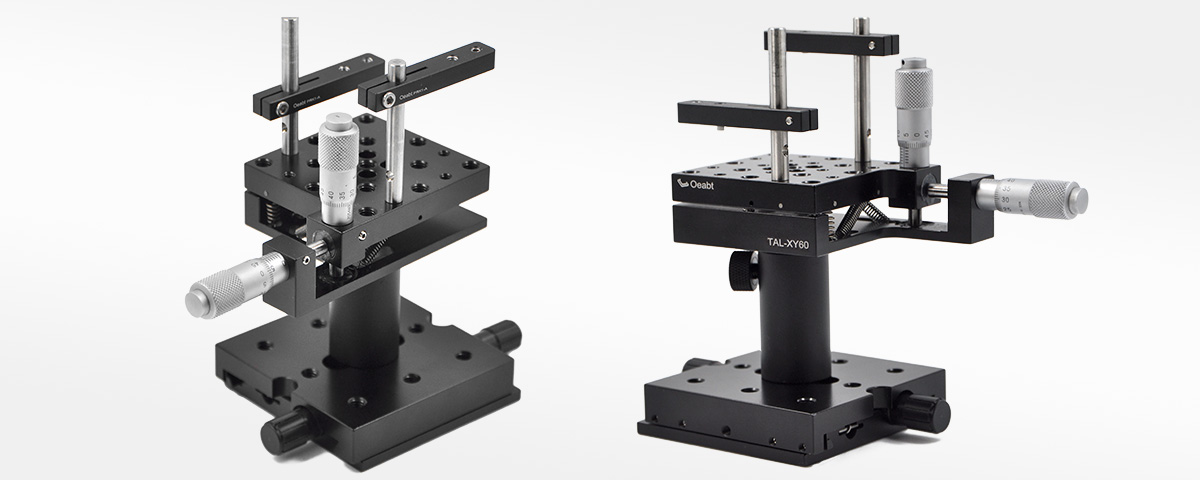

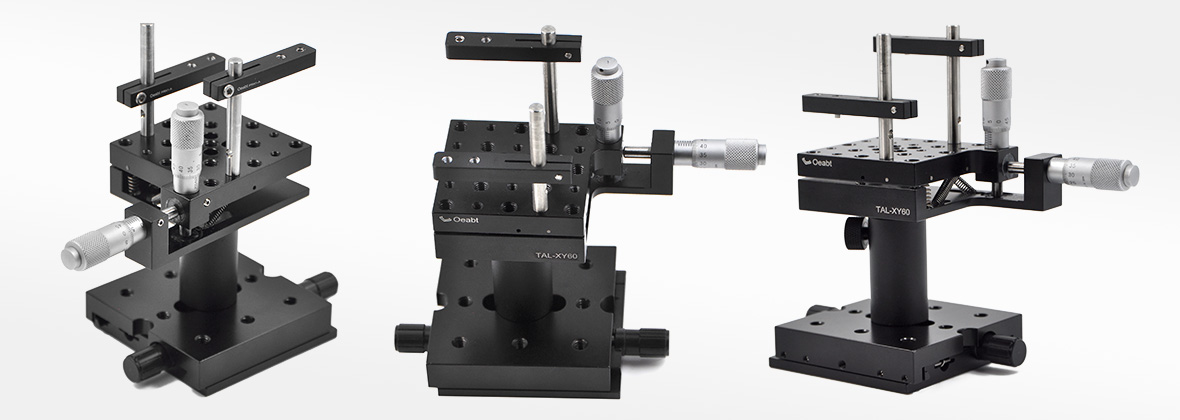

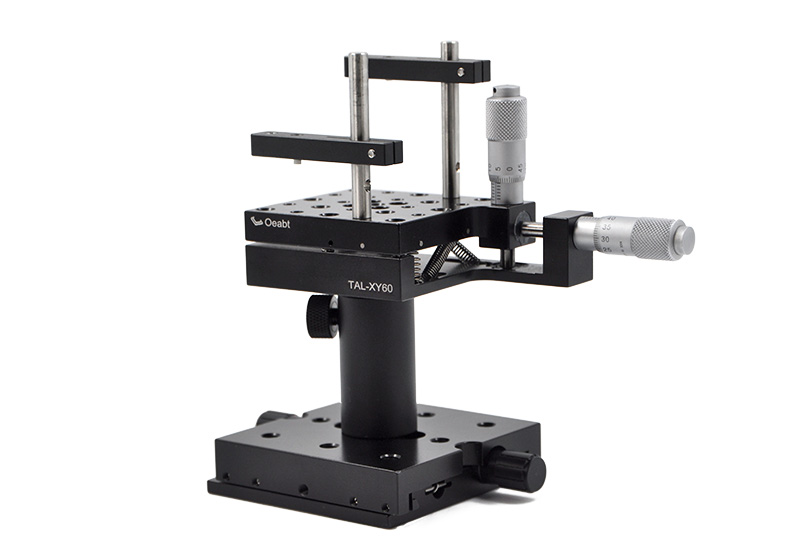

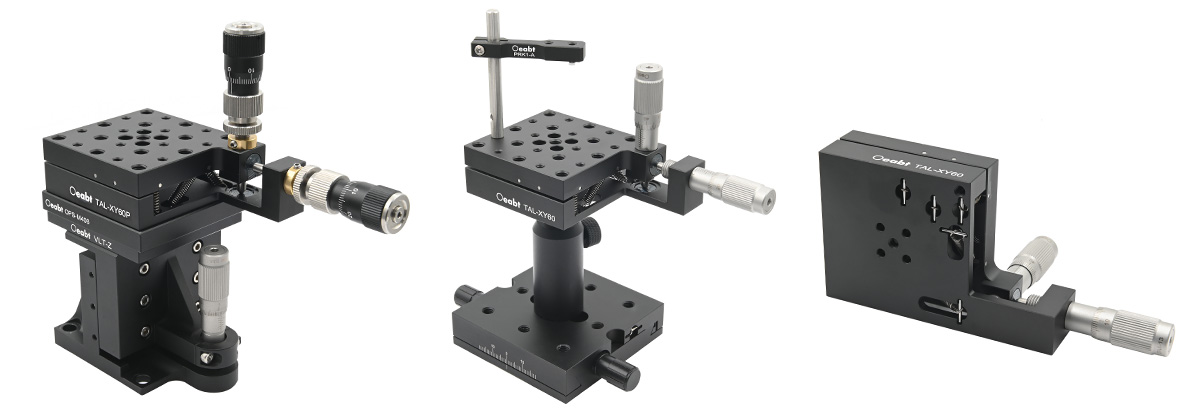

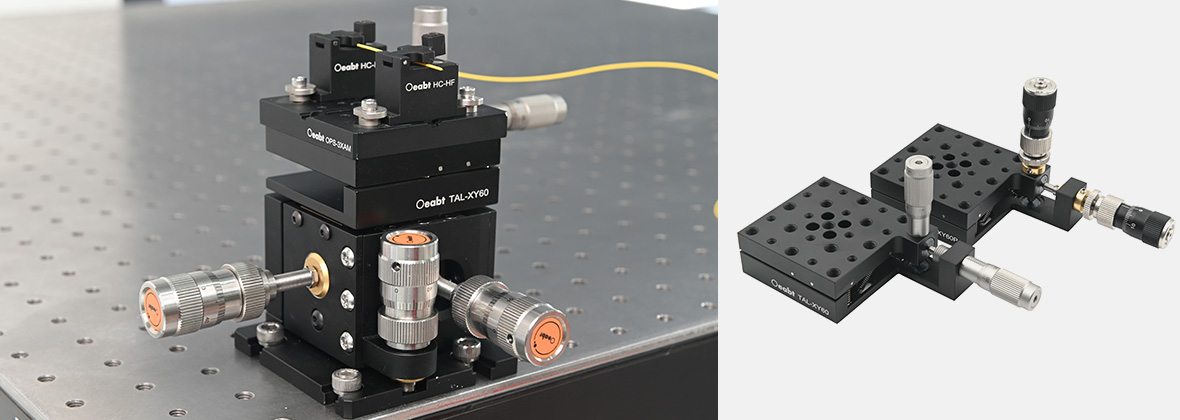

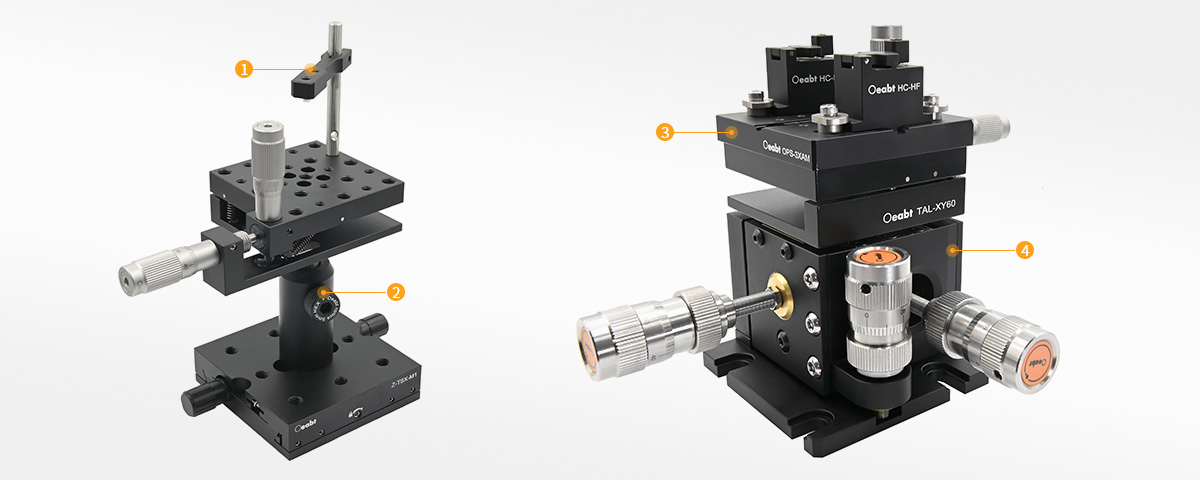

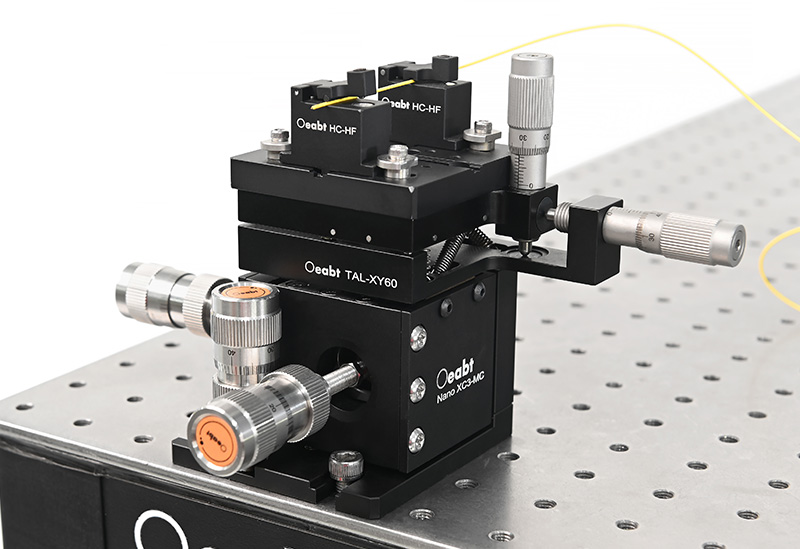

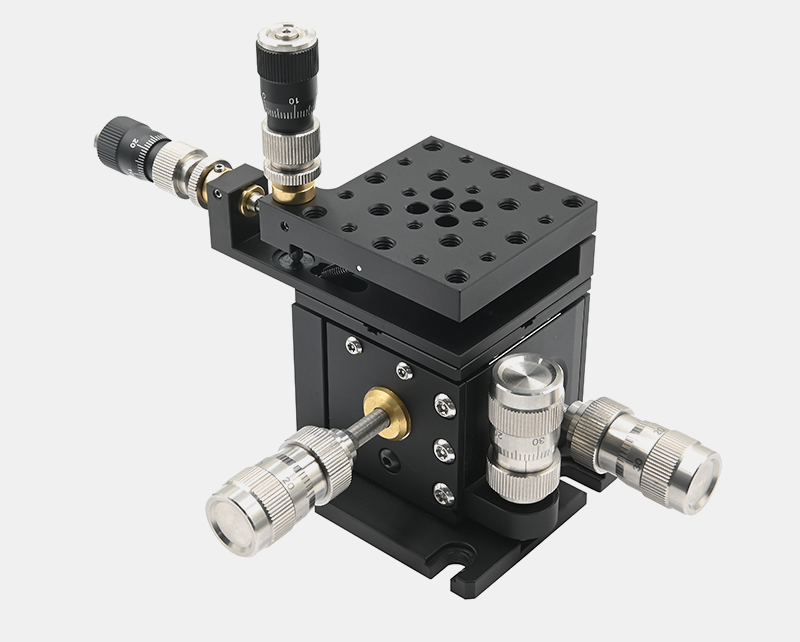

• 兼容Nano三轴挠性位移台系统增加两个自由度；

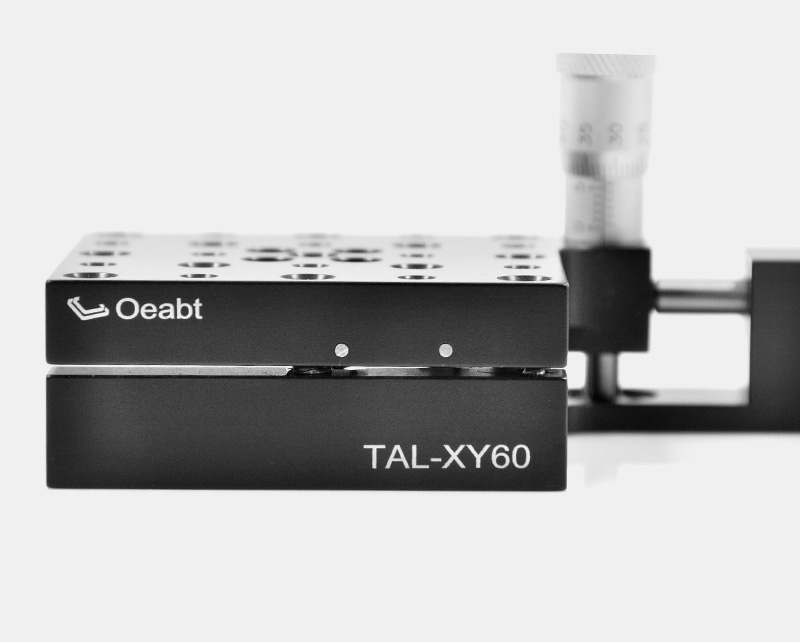

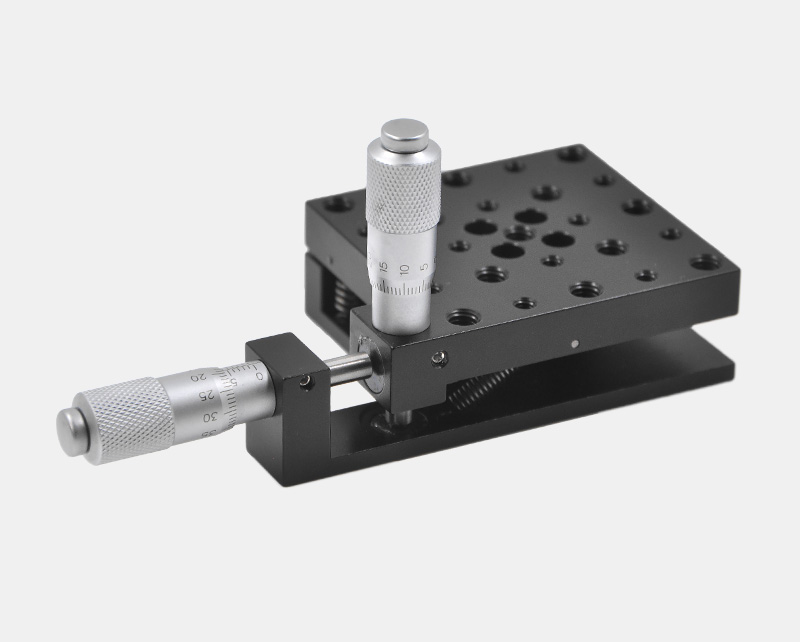

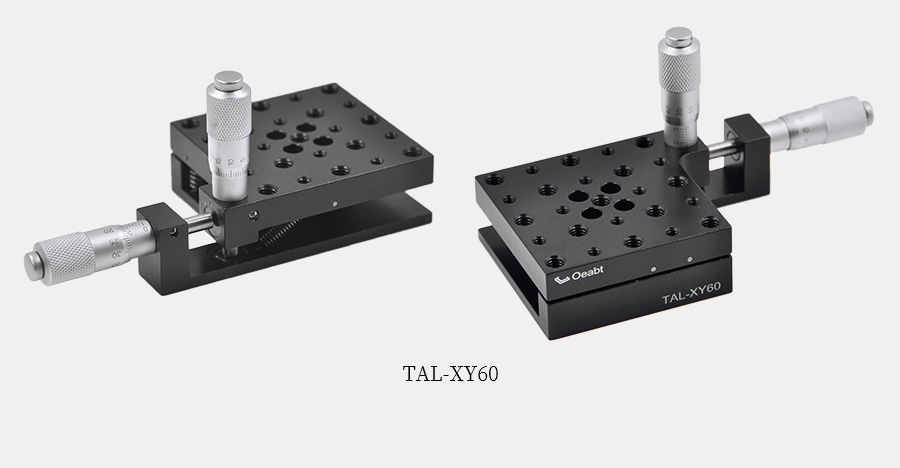

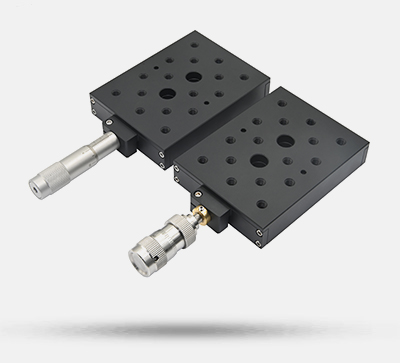

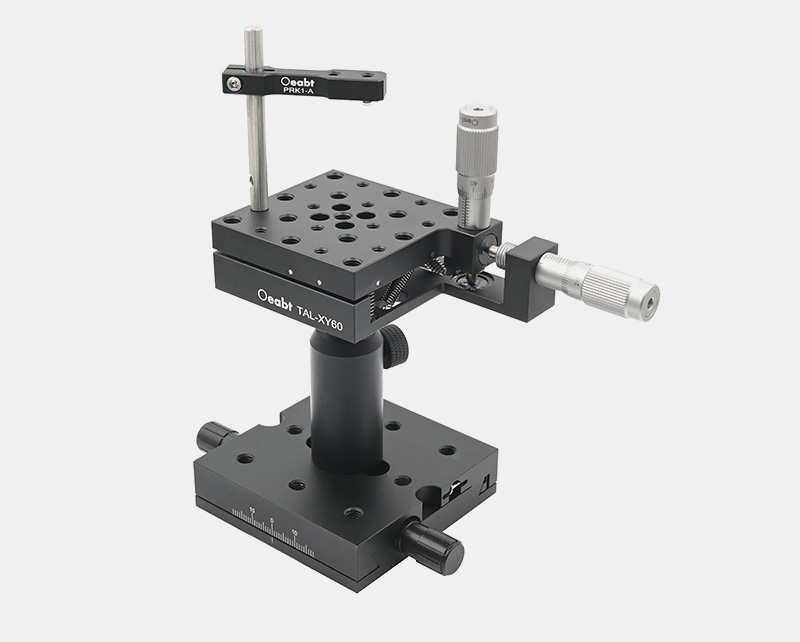

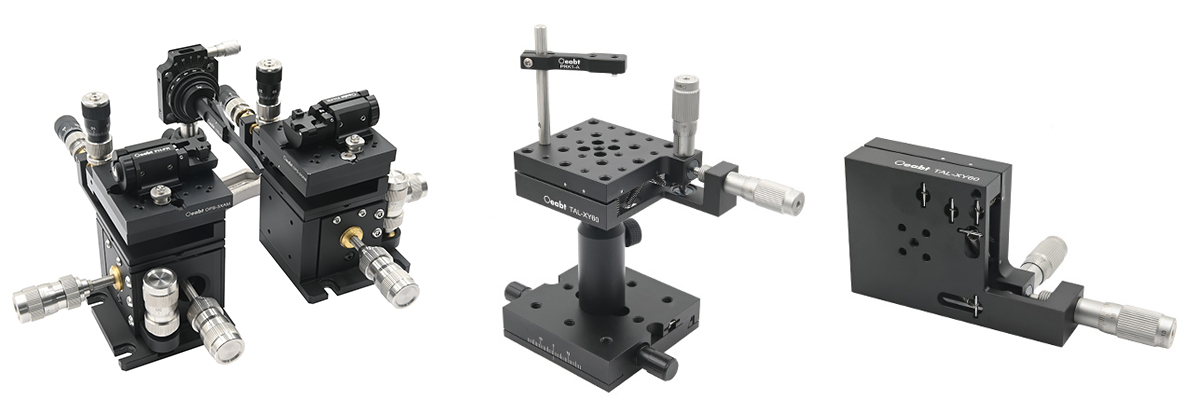

TAL-XY60系列角度平台提供俯仰与偏转两轴调节，每轴调节范围为±4°，驱动选项可选。
轴系行程
俯仰(Pitch)和偏转(Yaw)
规格
138.7*60.0*65.2mm
螺纹类型
台面：M4*12处、M6*13处；底板：M3*4处（沉孔）、M4*1处
材质
7075铝合金
型号
TAL-XY60

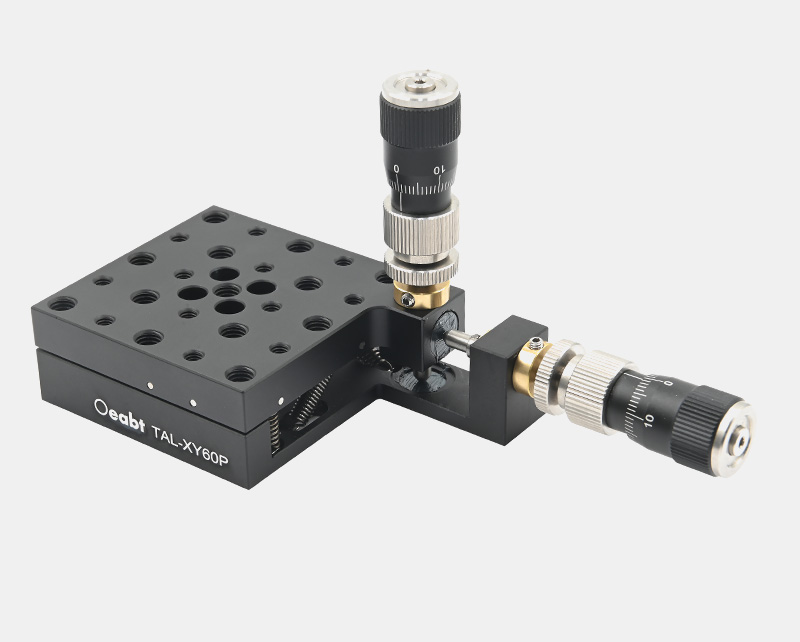

TAL-XY60P
行程范围
±4°
±4°
调节精度
0.5mm/圈，分辨率10μm
粗调0.5mm/圈；精调行程350μm，25μm/圈，分辨率0.5μm
重量
210.0g
249.0g

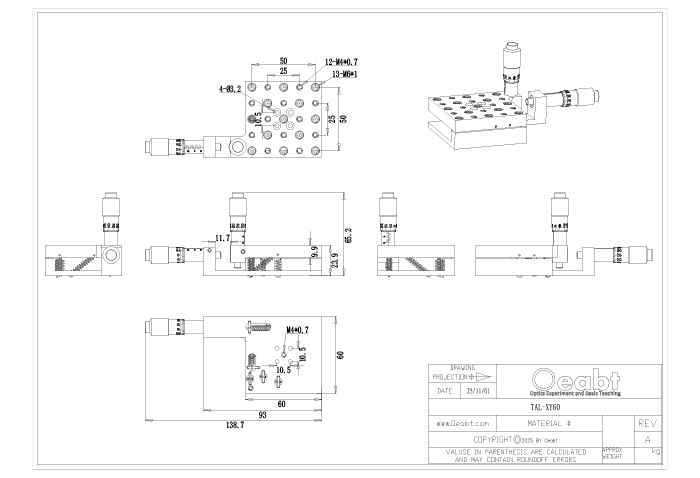

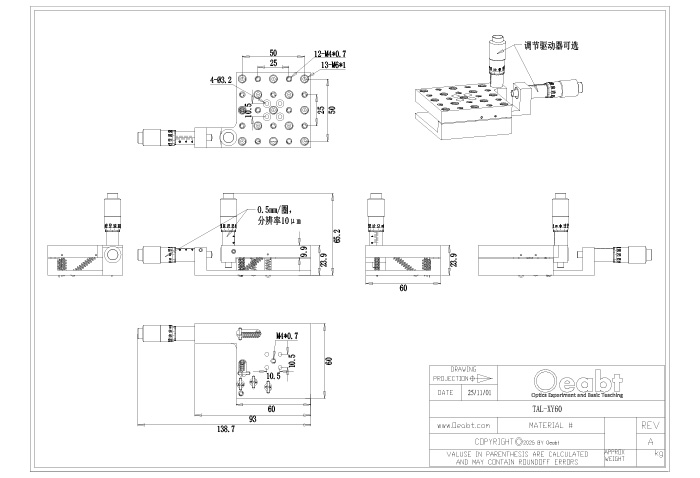

TAL-XY60P 工程图下载
