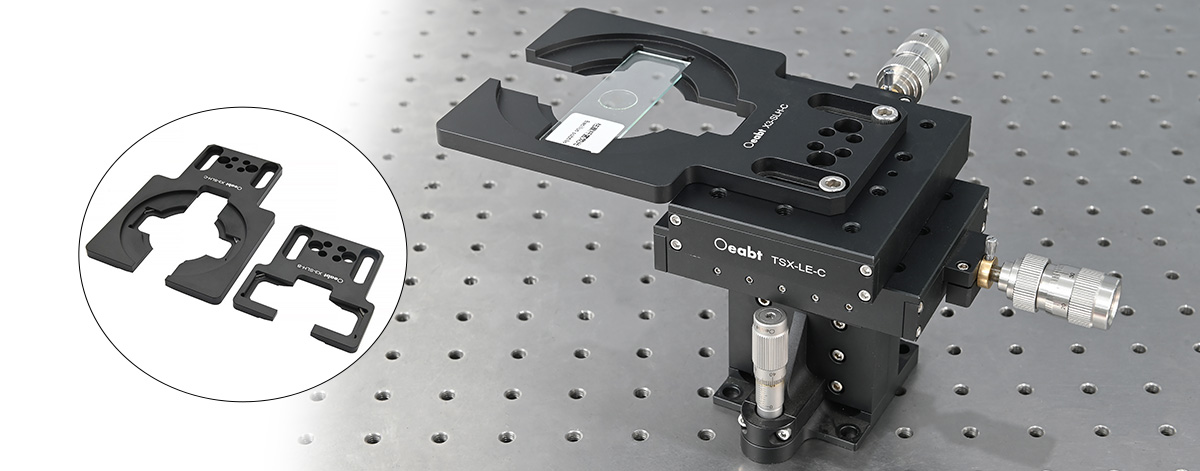

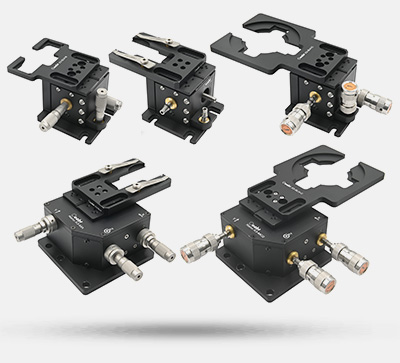

• XYZ轴载物台预组，三轴独立调节；

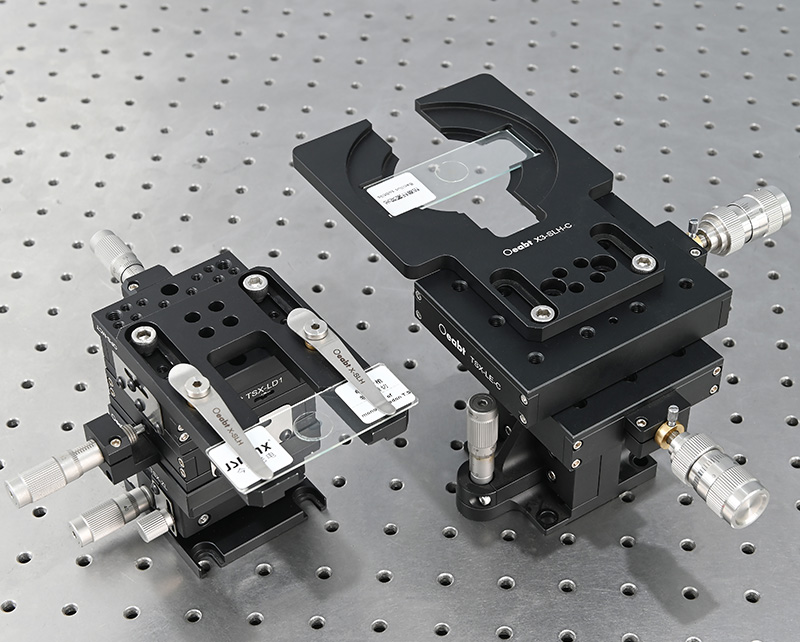

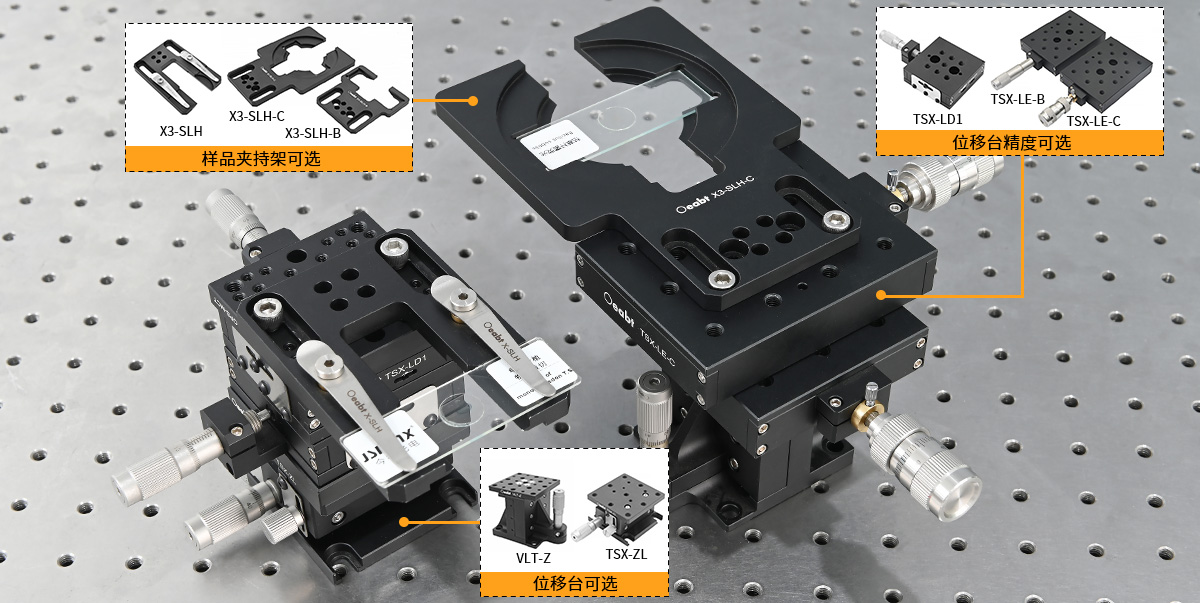

• 位移台选项： TSX-LD1+TSX-ZL：12mm（X轴）*12mm（Y轴）*8.5mm（Z轴）； TSX-LE-B+VLT-Z：25mm（X轴）*25mm（Y轴）*11mm（Z轴）； TSX-LE-C+VLT-Z：16mm（X轴）*16mm（Y轴）*11mm（Z轴）；

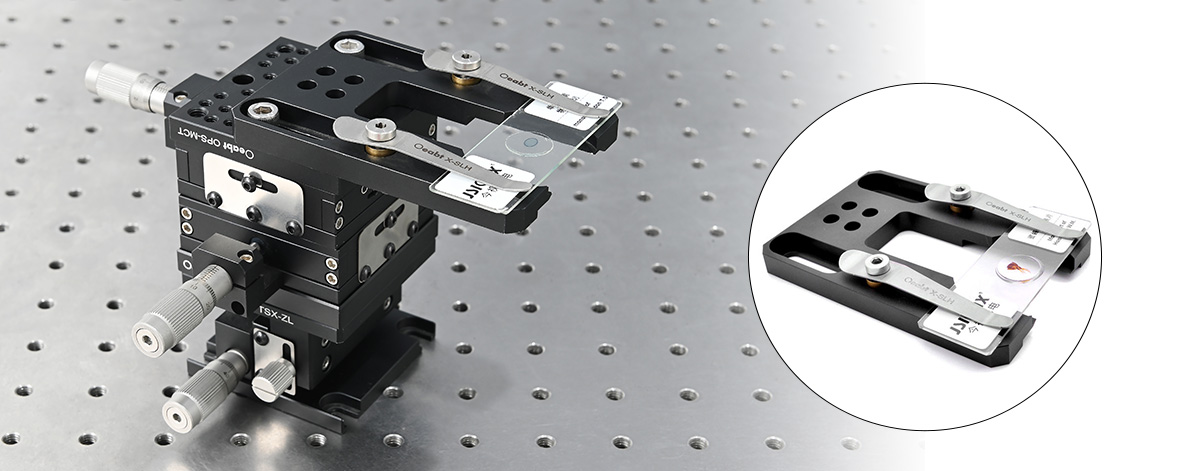

• 样品架选项： X3-SLH：兼容长度≥44mm载玻片和Ø37.1~41.4mm培养皿；
• X3-SLH-B：兼容最大25.4*76.2mm，最小25*75mm标准载玻片；

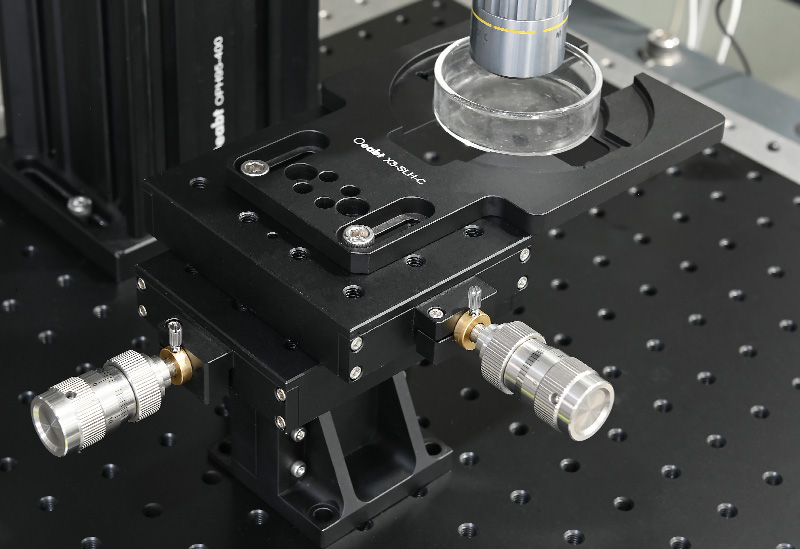

• X3-SLH-C：兼容25.4*76.2mm标准载玻片和Ø60或Ø90mm培养皿；
• 成套出售，不包含平台、面包板；
载物台式采用预组装形式交付，用户用户可根据样品类型和行程需求，选择对应的预组型号。
|
轴系与行程 |
XYZ三轴 |
|
|
位移台 |
仅粗调 |

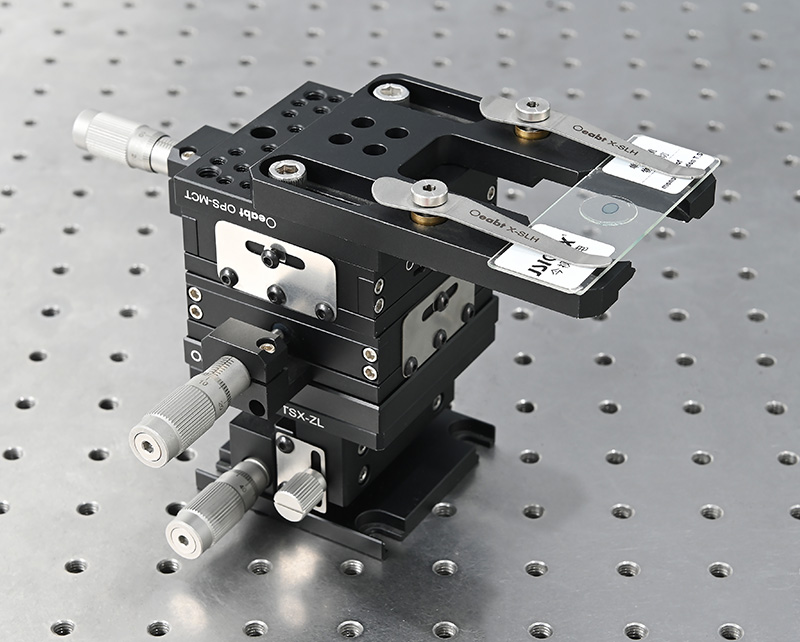

TSX-LD1型（XY轴系12mm）+TSX-ZL型（Z轴系8.5mm） |
|
TSX-LE-B型（XY轴系25mm）+VLT-Z型（Z轴系11mm） |
||
|
粗调+细调 |

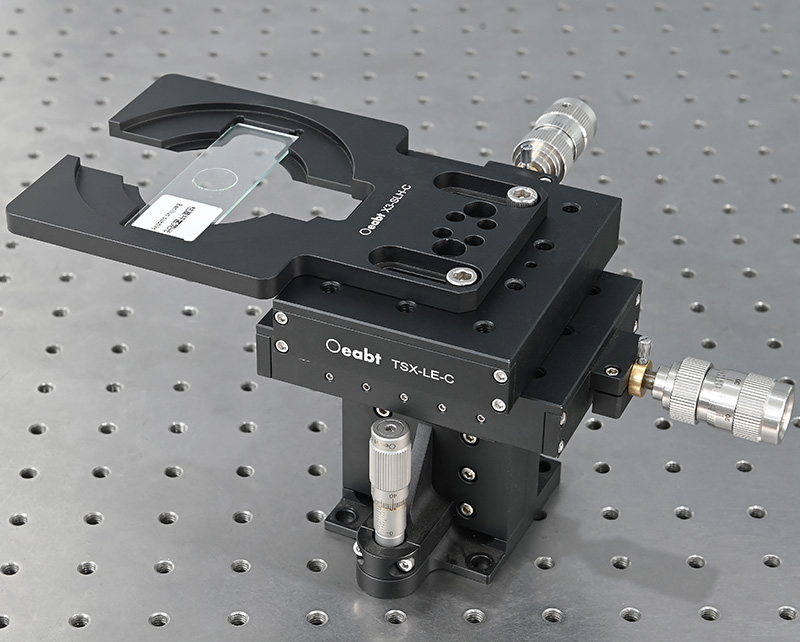

TSX-LE-C型（XY轴16mm）+VLT-Z型（Z轴系11mm） |
|
|
调节精度 |
粗调：0.5mm/圈，分度0.01mm；
细调（仅TSX-LE-C型）：行程300μm，0.05mm/圈，分度1μm
|
|
|
样品架选项 |
X3-SLH |
兼容长度≥44mm载玻片和Ø37.1~41.4mm培养皿 |
|
X3-SLH-B |
兼容最大25.4*76.2mm，最小25*75mm载玻片 |
|
|
X3-SLH-C |
最大25.4*76.2mm，最小25*75mm载玻片，Ø60或90mm培养皿 |
|
|
载重 |
0.9kg |
|
|

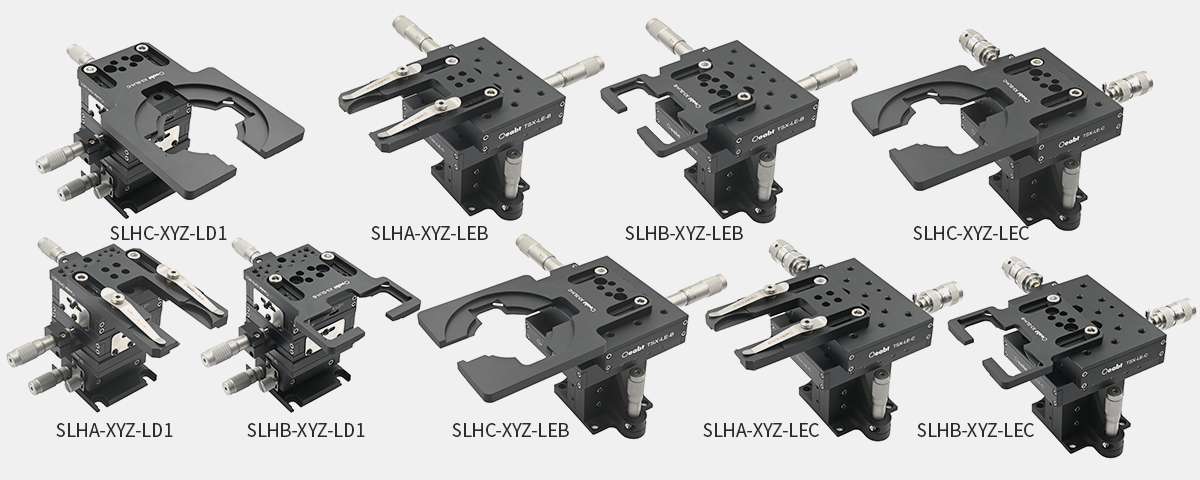

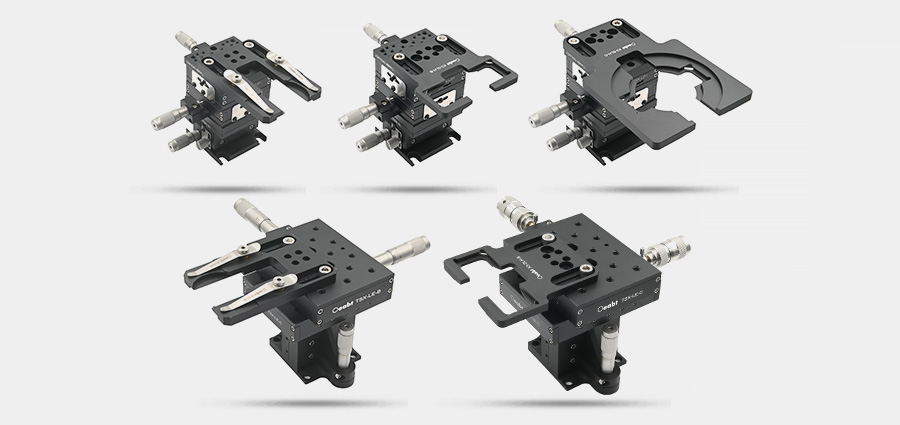

配置选型 |
样品类型 |
对应型号 |
整机最低高度 |
|
|
仅粗调 |

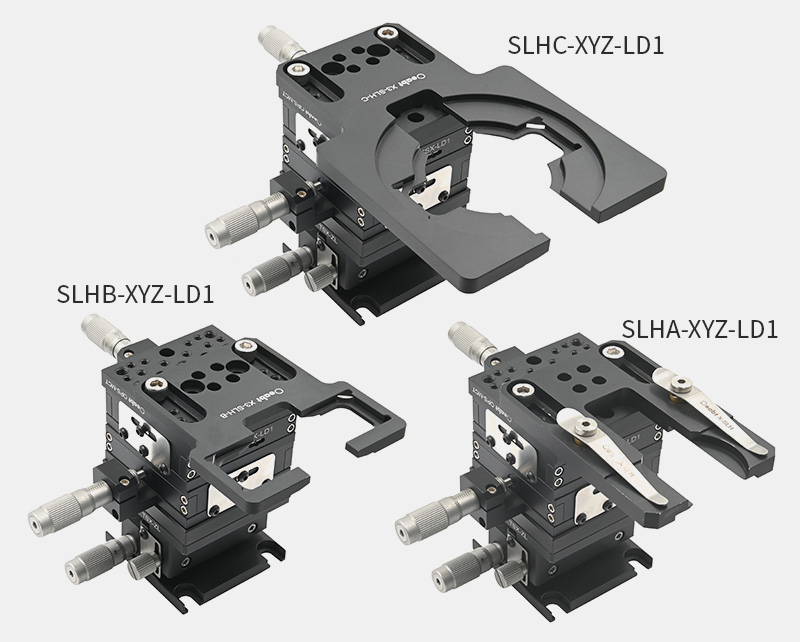

TSX-LD1+TSX-ZL |
X3-SLH（载玻片+小培养皿） |
SLHA-XYZ-LD1 |
105mm |
|
X3-SLH-B（仅载玻片） |
SLHB-XYZ-LD1 |
102mm |
||
|
X3-SLH-C（载玻片+大培养皿） |
SLHC-XYZ-LD1 |
104mm |
||
|

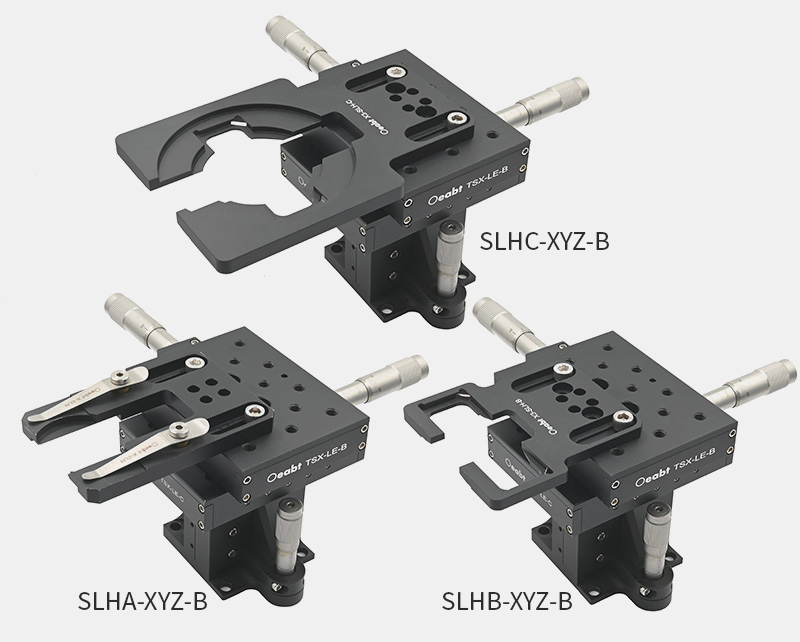

TSX-LE-B+VLT-Z |
X3-SLH（载玻片+小培养皿） |
SLHA-XYZ-LEB |
113mm |
|
|
X3-SLH-B（仅载玻片） |
SLHB-XYZ-LEB |
110mm |
||
|
X3-SLH-C（载玻片+大培养皿） |
SLHC-XYZ-LEB |
111mm |
||
|

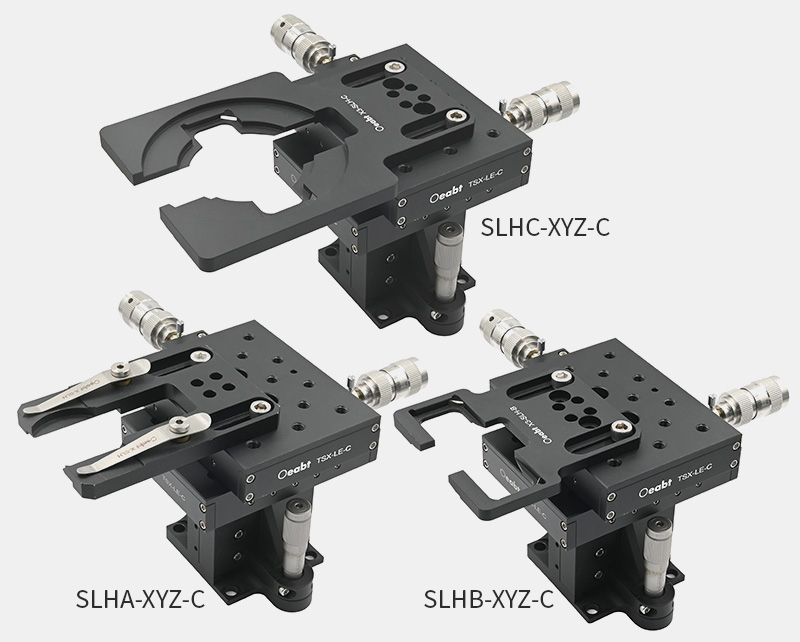

粗调+精调 |
TSX-LE-C+VLT-Z |
X3-SLH（载玻片+小培养皿） |
SLHA-XYZ-LEC |
113mm |
|
X3-SLH-B（仅载玻片） |
SLHB-XYZ-LEC |
110mm |
||
|
X3-SLH-C（载玻片+大培养皿） |
SLHC-XYZ-LEC |
111mm |
||

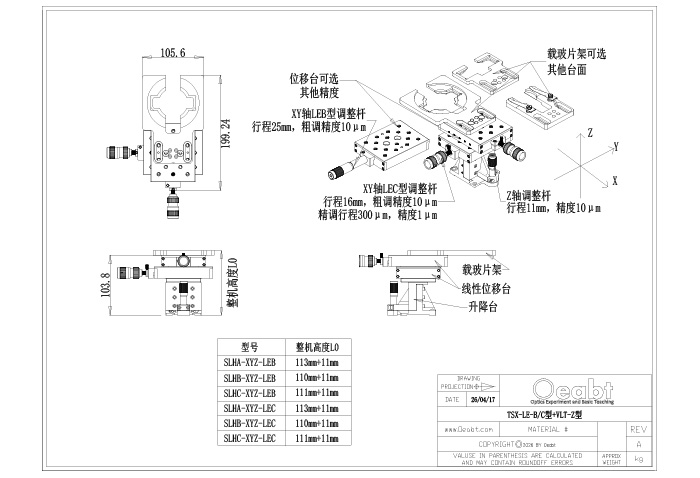

TSX-LE系列+VLT-Z 工程图
