产品说明

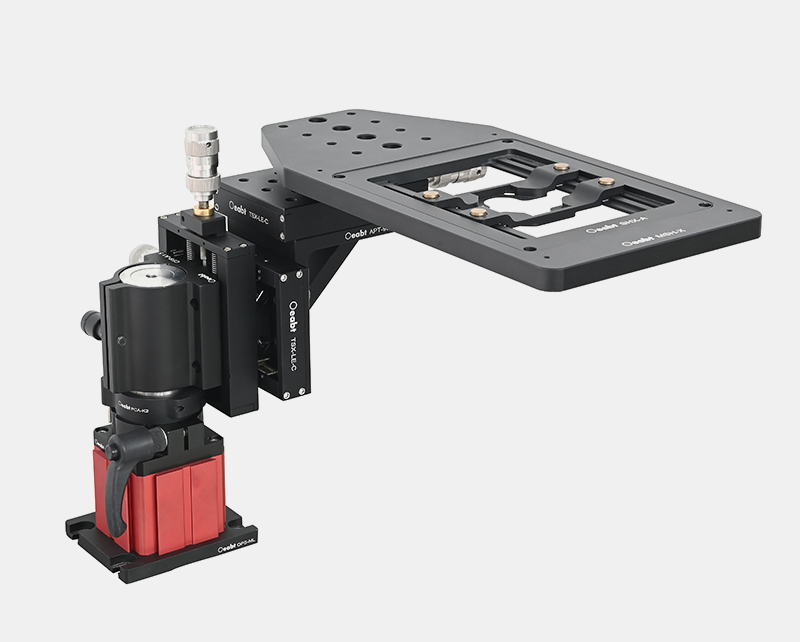

• XYZ轴载物台预组，整机高度范围可选；

• 三轴独立调节，最大行程：25mm（X轴）*25mm（Y轴）*25mm（Z轴）；

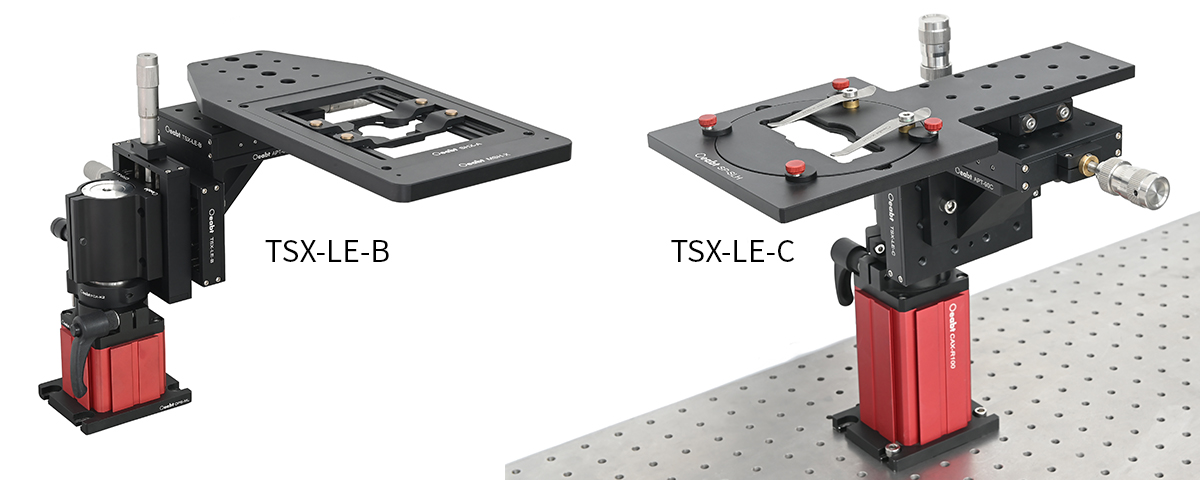

• 搭配TSX-LE-B位移台（行程±12.5mm，分度0.01mm）或TSX-LE-C位移台（粗调行程±12.5mm和细调300μm，精度1μm；

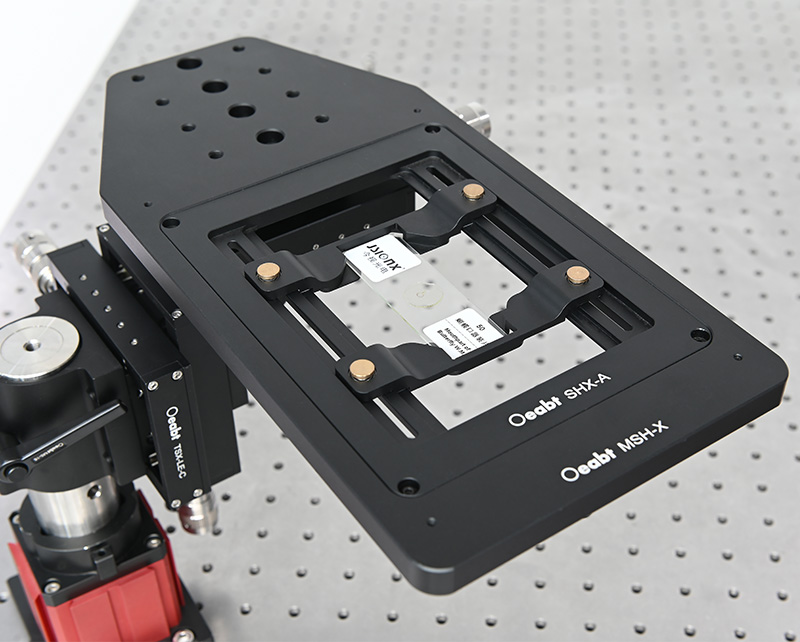

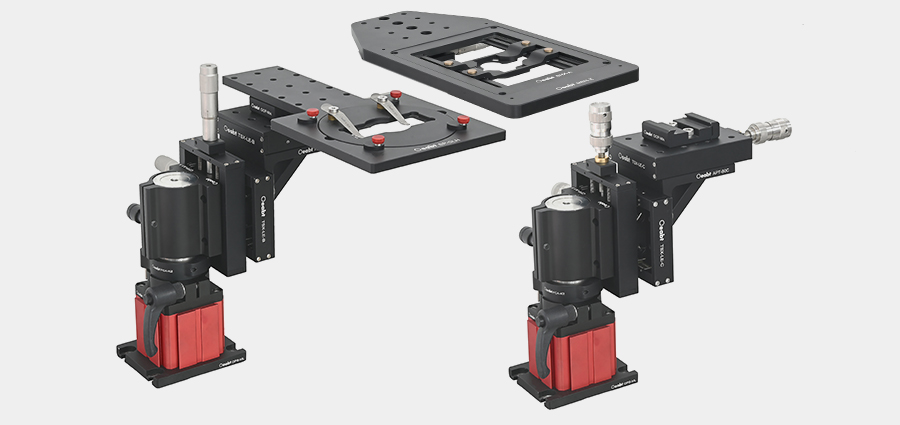

• 样品架选项：SP-SLH：26.0*76.2mm标准载玻片，Ø35mm的培养皿； MSH-X + SHX-A：载玻片宽度25~26.5mm之间，和Ø30~60mm的培养皿以及额外的X轴移动；

• 成套出售，不包含平台、面包板；

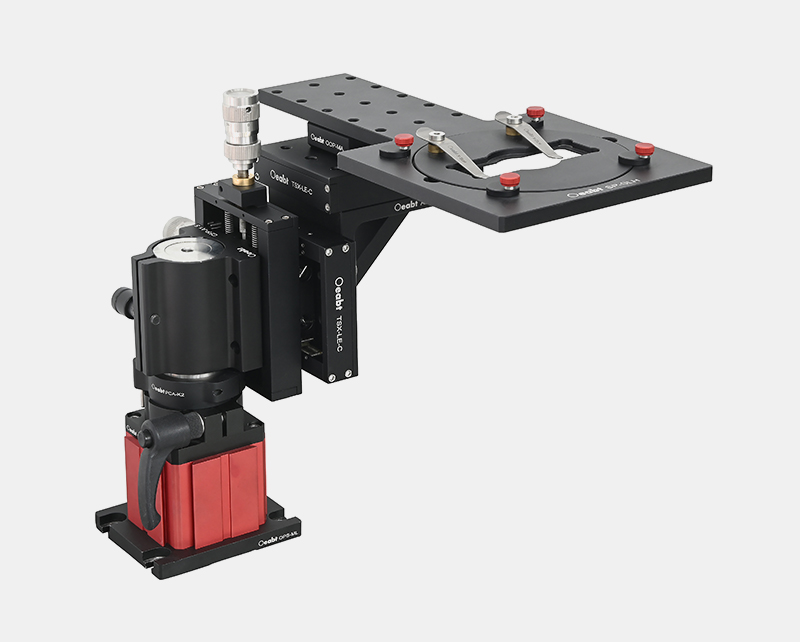

载物台式采用预组装形式交付，用户可根据实验需求选择不同高度范围和精度等级的型号。

轴系与行程		XYZ三轴，每轴最大行程±12.5mm
位移台	TSX-LE-B	行程25mm，0.5mm/圈，分度0.01mm
位移台	TSX-LE-C	粗调行程16mm，0.5mm/圈，分度0.01mm；细调行程300μm，0.05mm/圈，分度1μm

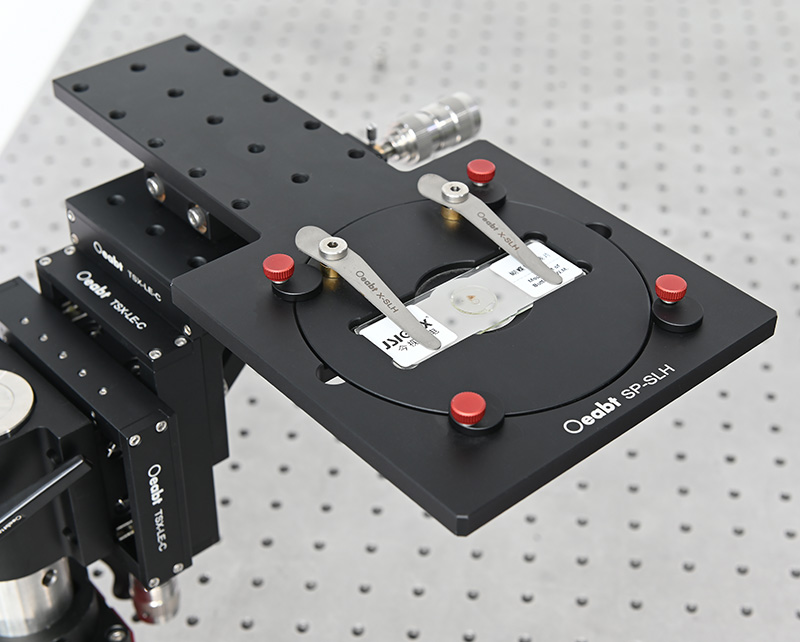

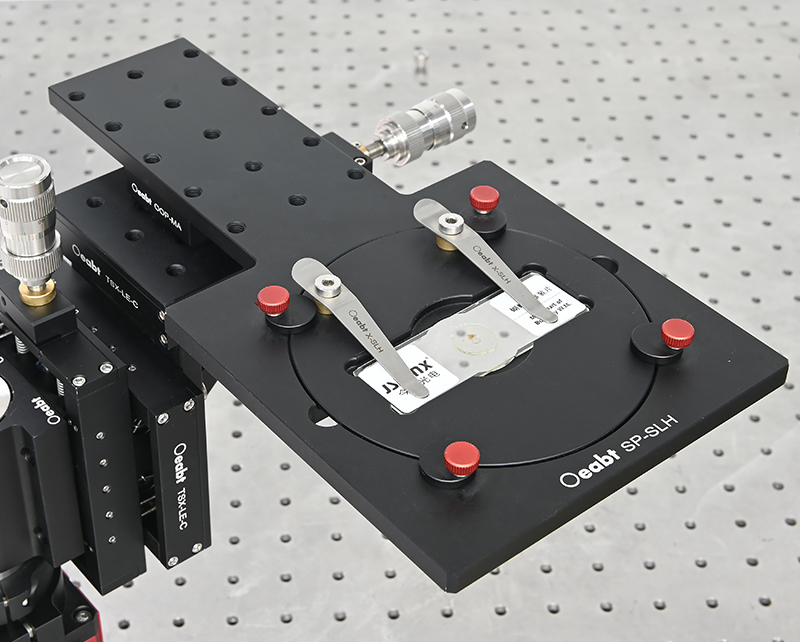

样品架	SP-SLH	载玻片：26.0*76.2mm、培养皿：Ø35mm

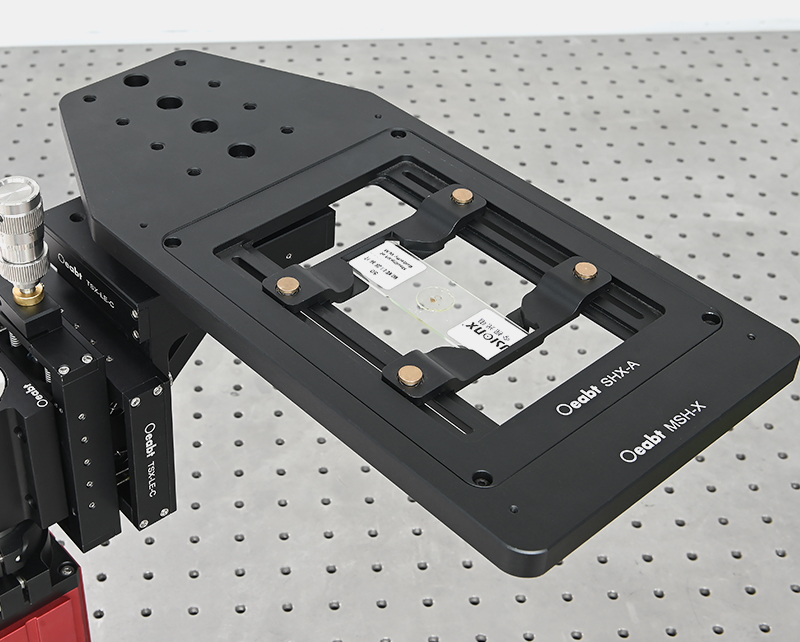

样品架	MSH-X + SHX-A	宽度25~26.5mm的载玻片；培养皿：Ø30~60mm；额外的X轴移动：50.2mm
载重		2kg

配置选型	整机高度范围	样品架类型	对应型号
TSX-LE-B粗调（适合细胞Ø50-100μm,焦深＞10μm）	(227~267)mm	SP-SLH	SP227-XYZ-LEB*
	(227~267)mm	MSH-X + SHX-A	MSH227-XYZ-LEB*
	(277~367)mm	SP-SLH	SP277-XYZ-LEB
	(277~367)mm	MSH-X + SHX-A	MSH277-XYZ-LEB
	(327~467)mm	SP-SLH	SP327-XYZ-LEB
	(327~467)mm	MSH-X + SHX-A	MSH327-XYZ-LEB
TSX-LE-C粗调+细调 (适合细胞Ø10-100μm,焦深＞1μm）	(227~267)mm	SP-SLH	SP227-XYZ-LEC
	(227~267)mm	MSH-X + SHX-A	MSH227-XYZ-LEC
	(277~367)mm	SP-SLH	SP277-XYZ-LEC
	(277~367)mm	MSH-X + SHX-A	MSH277-XYZ-LEC
	(327~467)mm	SP-SLH	SP327-XYZ-LEB
	(327~467)mm	MSH-X + SHX-A	MSH327-XYZ-LEB
*注：SP227-XYZ-LEB、MSH227-XYZ-LEB在整机最低高度时，Z轴向只能向上位移12.5mm

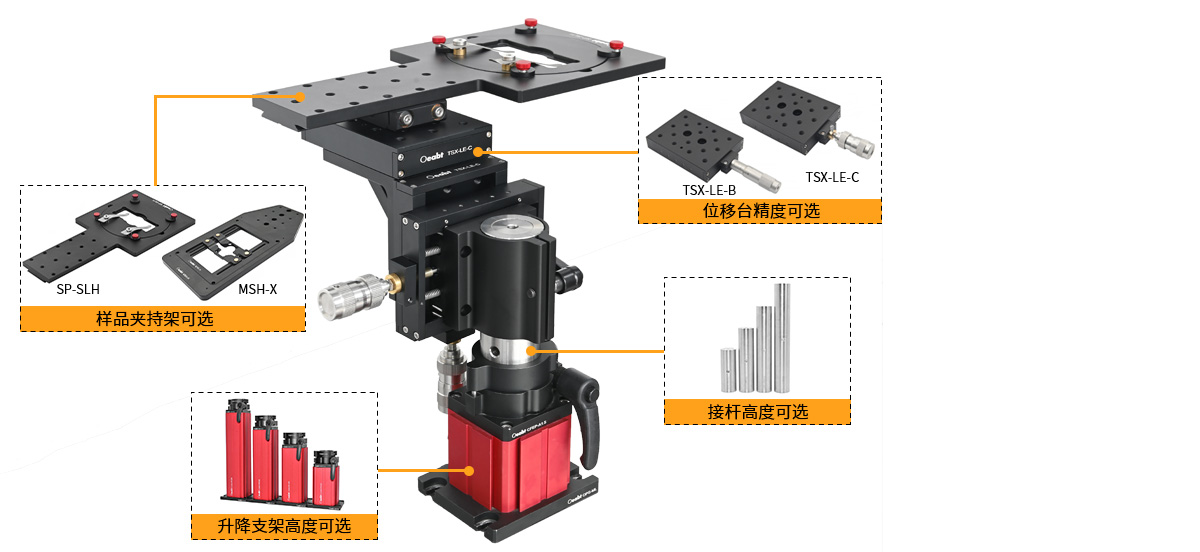

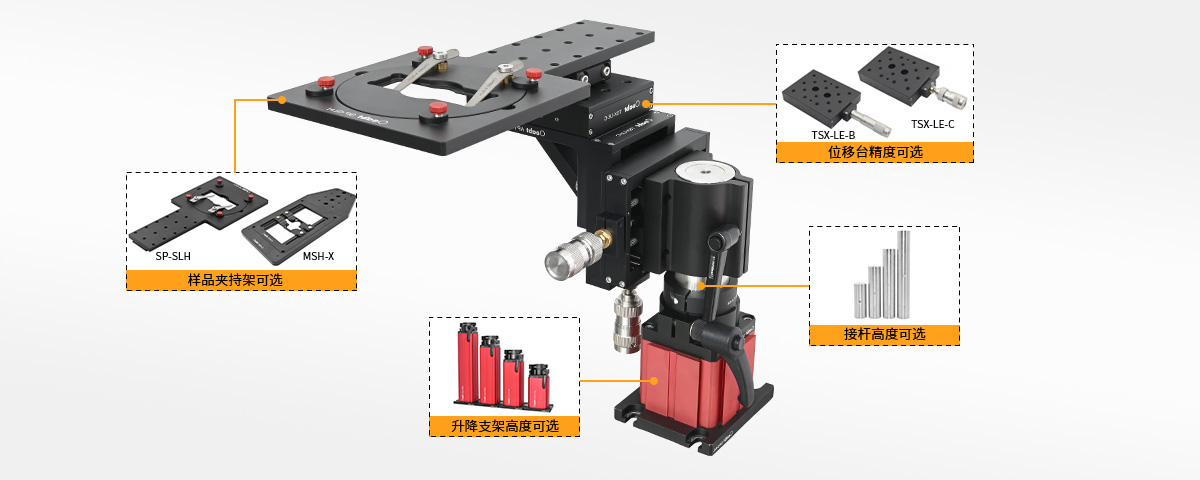

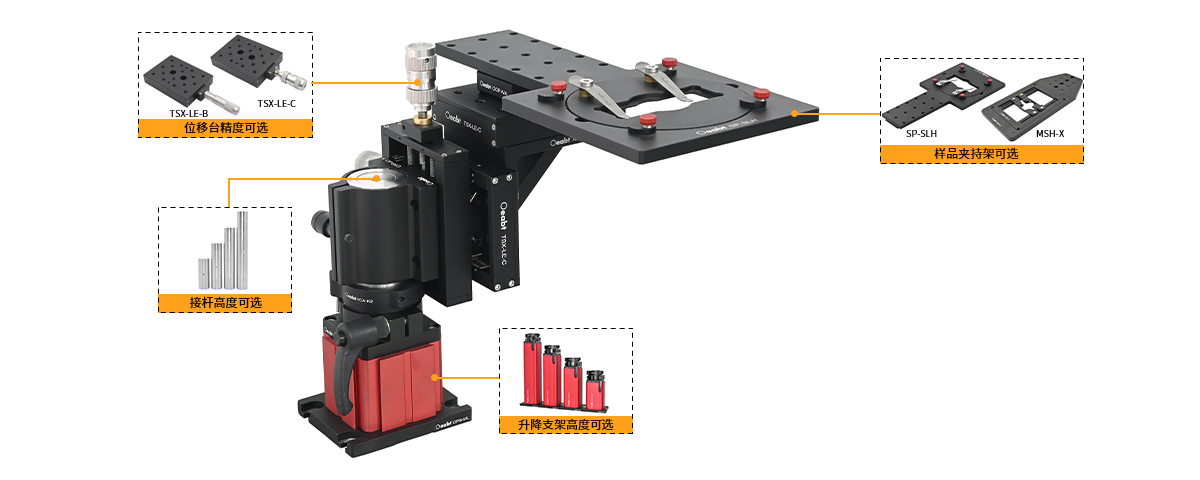

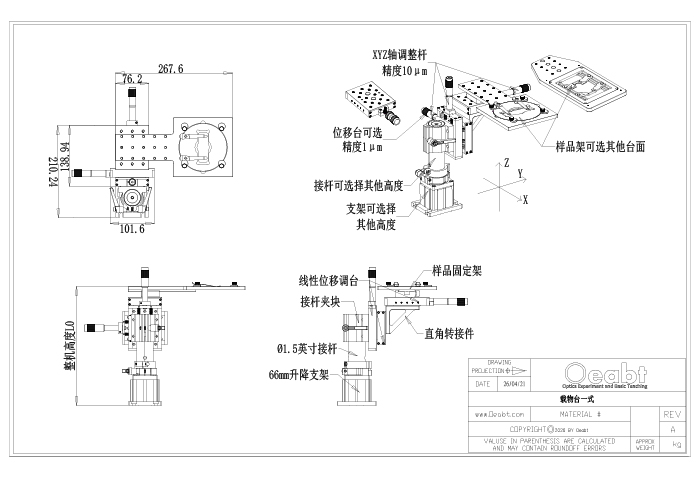

示意图

通用参数

（1）本产品为成套出售，包含位移台、样品架、66mm升降支架、Ø1.5英寸接杆及直角件，不包含安装所需的光学平台或面包板。用户在订购前请根据显微镜类型和工作距离确认所需的总高度。

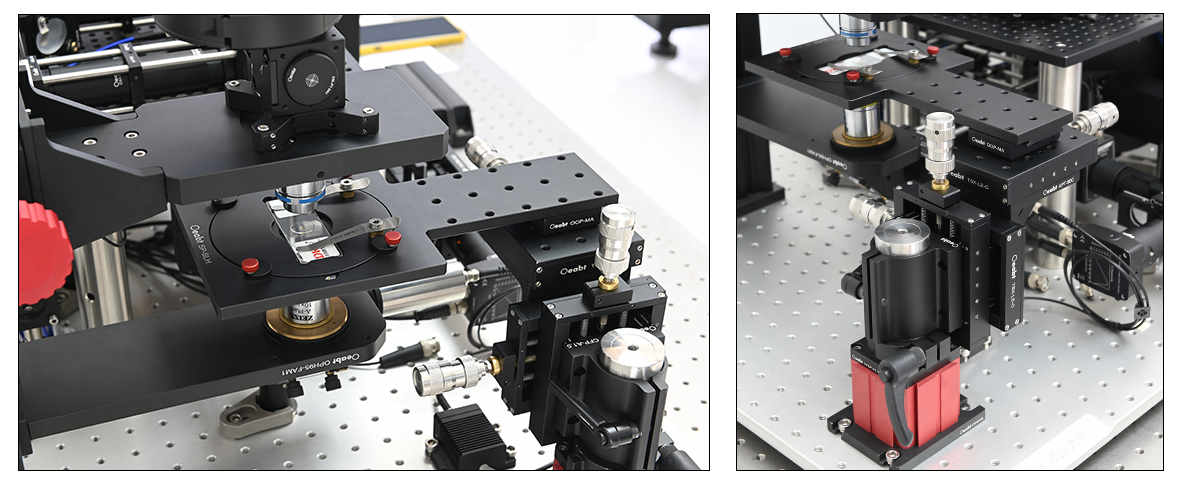

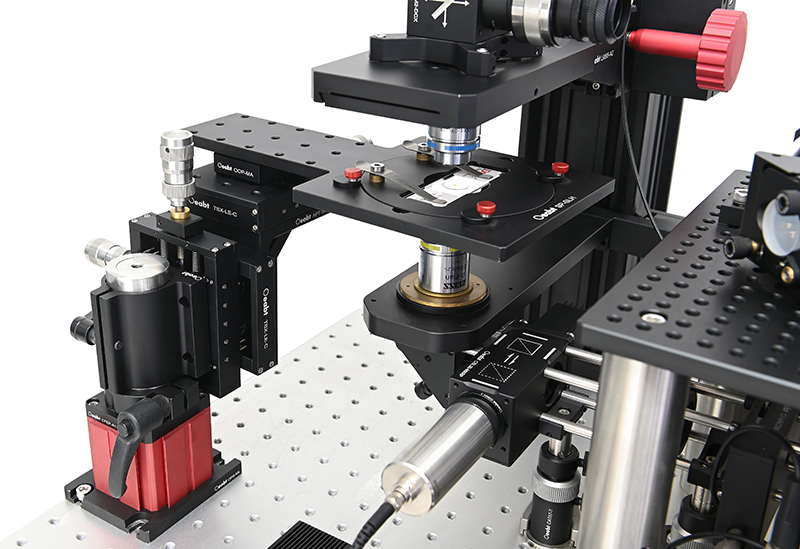

（2）提供多种整机高度范围可选，适应不同显微镜（正置/倒置）或自定义光路的工作距离需求

（3）对于常规细胞观测（细胞Ø50-100μm,焦深＞10μm)：选择TSX-LE-B型，性价比高。对于精细细胞结构、需要高精度对焦(细胞Ø10-100μm,焦深＞1μm）：选择TSX-LE-C型。

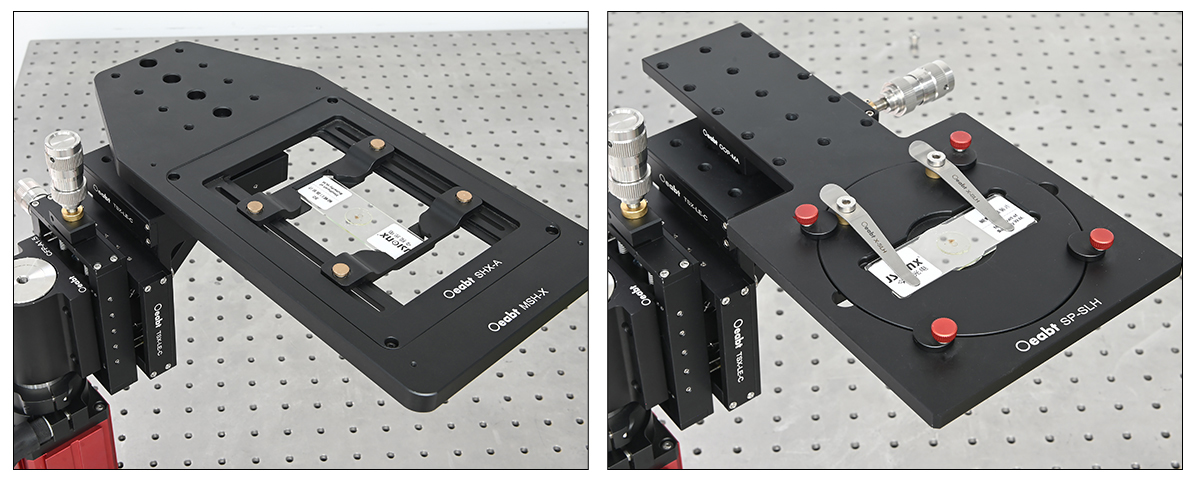

（4）仅使用标准载玻片：选择SP-SLH样品架型号。需使用多种尺寸培养皿或进行大范围扫描：选择MSH-X + SHX-A样品架型号。
