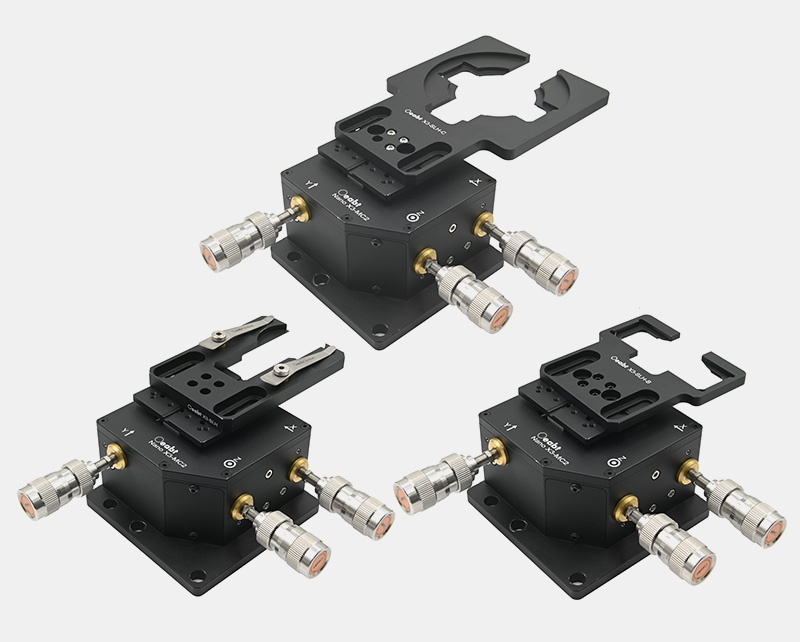

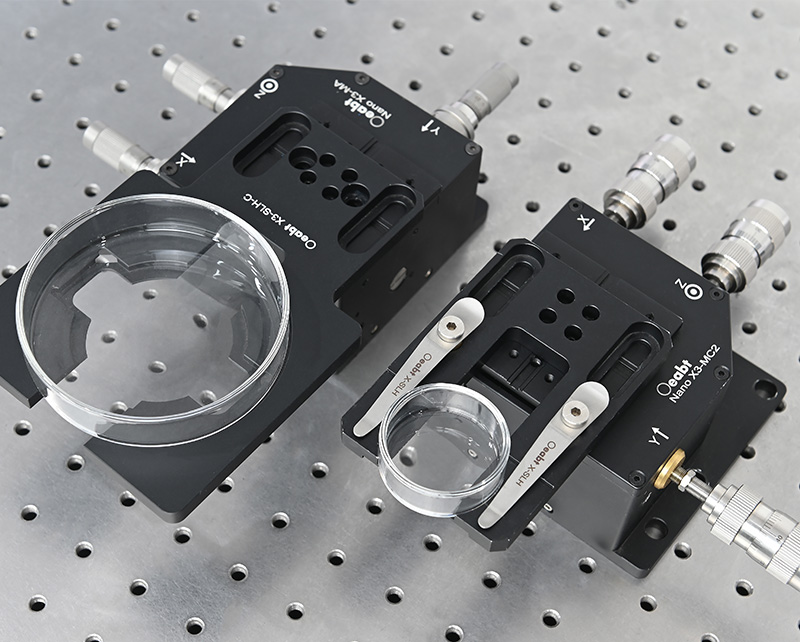

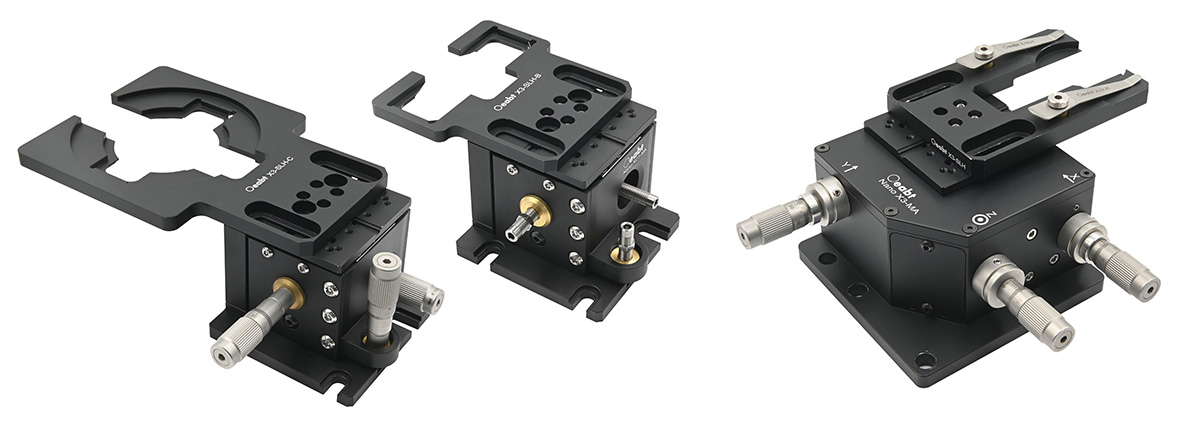

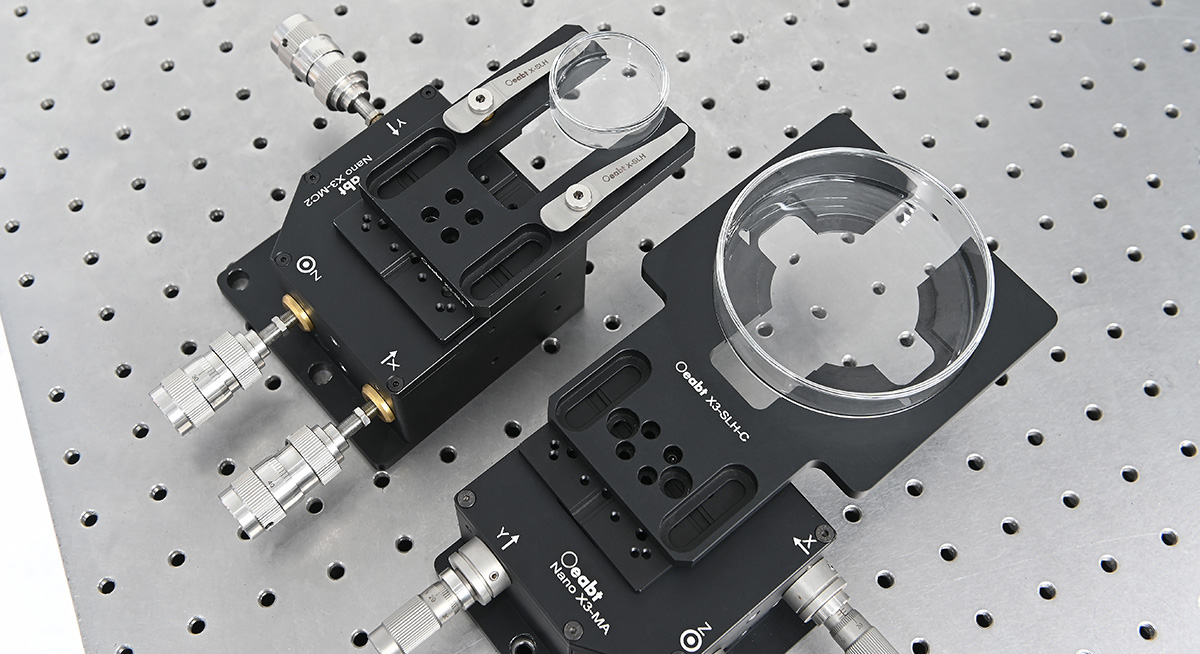

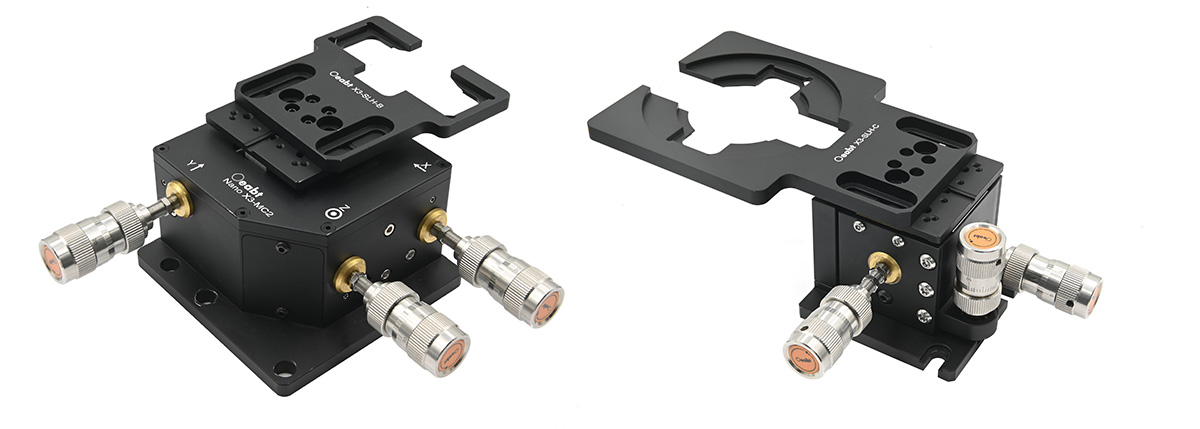

• Nano系列XYZ轴载物台预组，精度可选；
• 三轴独立调节，最大行程4mm；

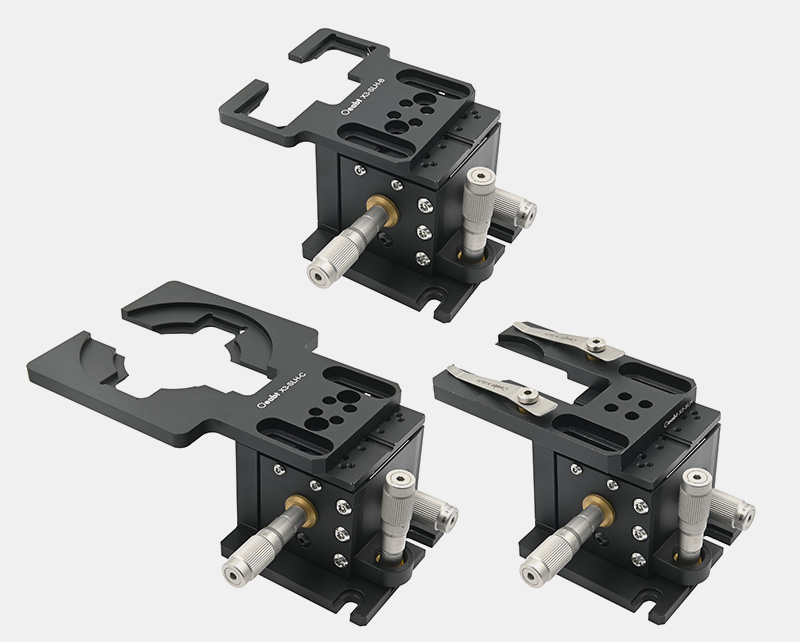

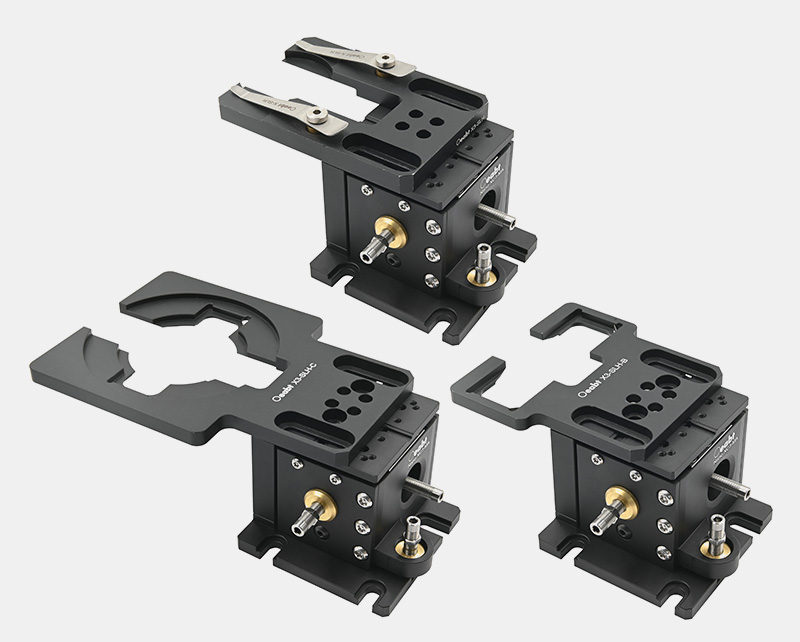

• 样品架选项： X3-SLH：兼容长度≥44mm载玻片和Ø37.1~41.4mm培养皿； X3-SLH-B：兼容最大25.4*76.2mm，最小25*75mm标准载玻片； X3-SLH-C：兼容25.4*76.2mm标准载玻片和Ø60或Ø90mm培养皿； 成套出售，不包含平台、面包板；

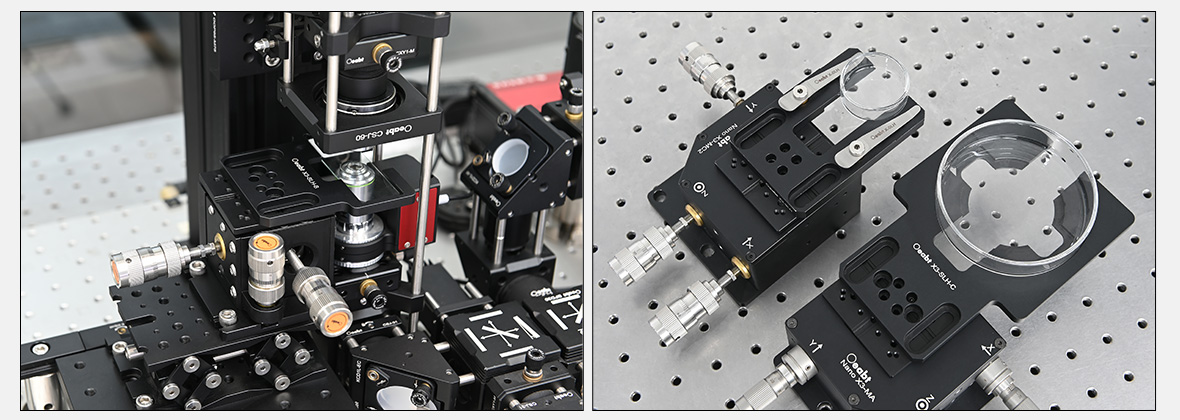

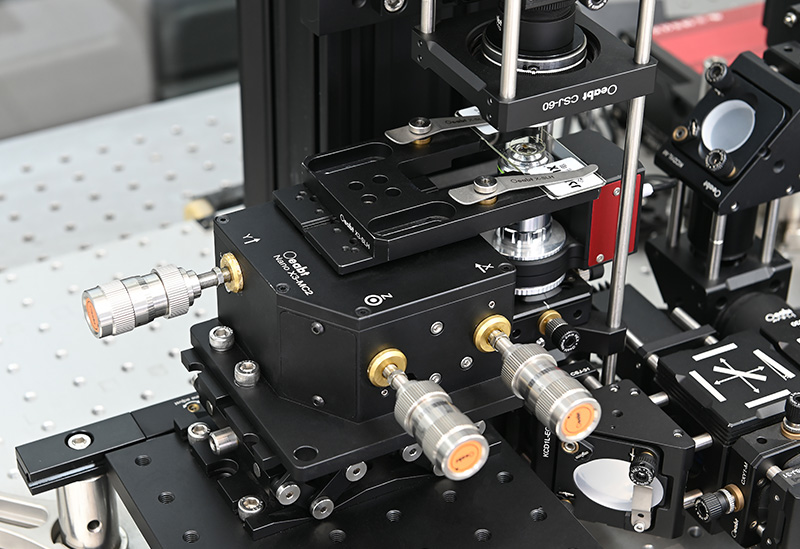

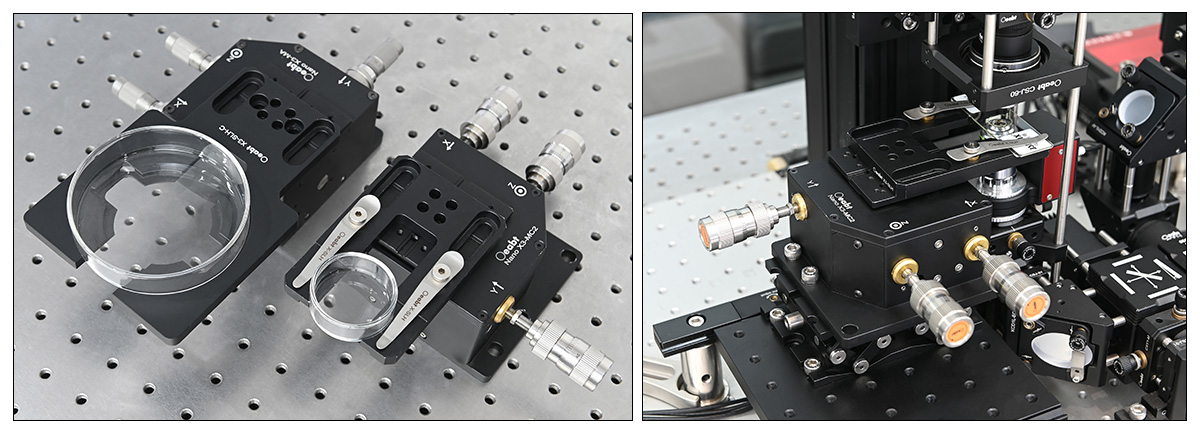

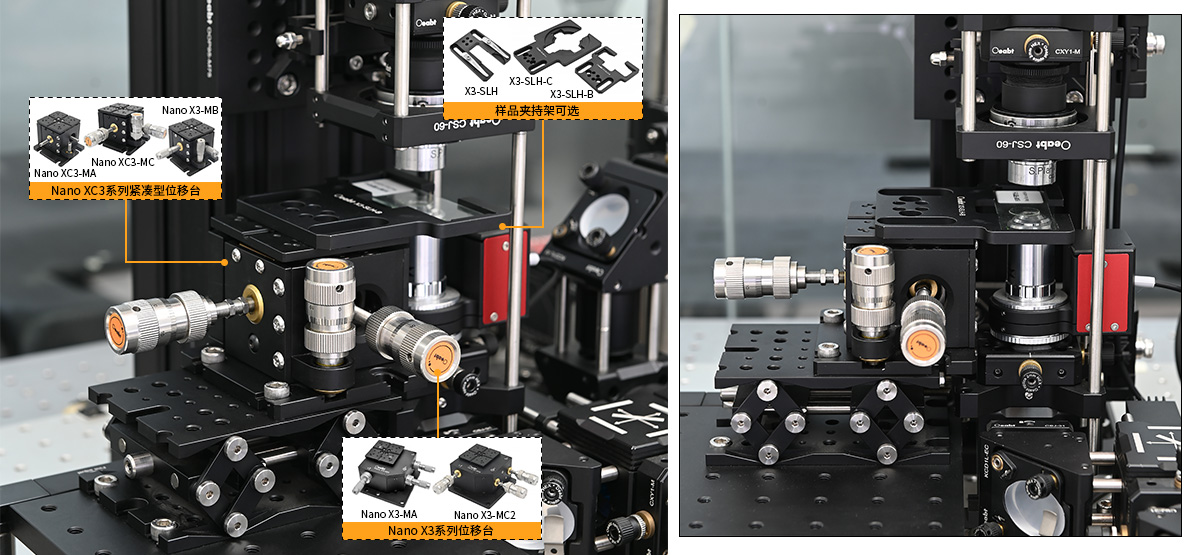

采用预组装形式交付的定位平台，适用于空间受限的正置显微镜或需要紧凑结构的实验装置。
|
轴系与行程 |
XYZ三轴，4mm(X)*4mm(Y)*4mm(Z) |
||
|
载重 |
0.9kg |
||
|

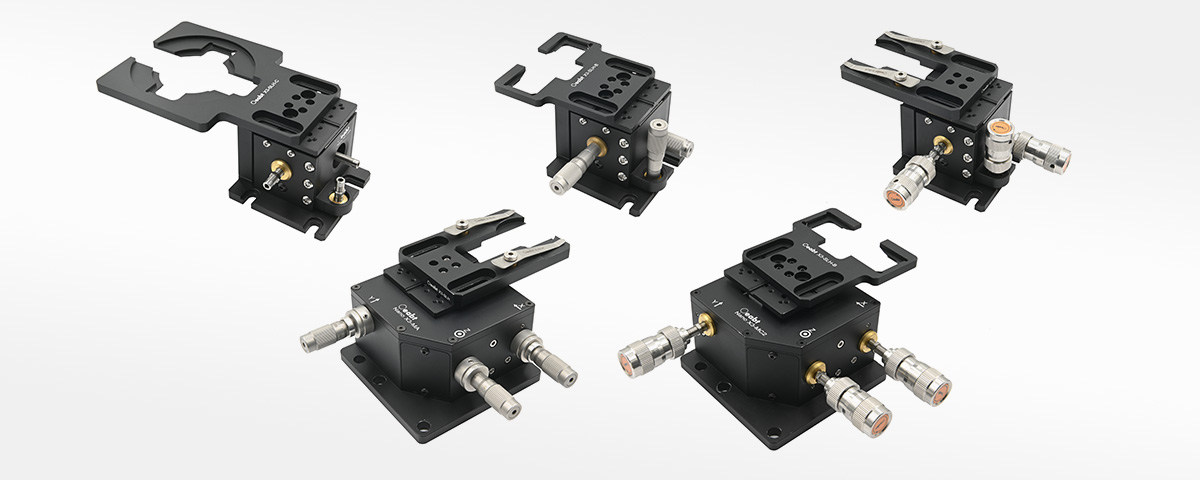

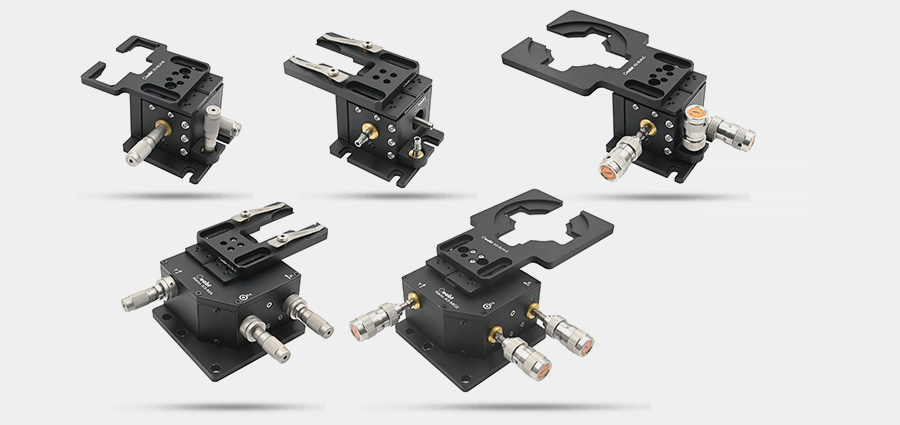

位移台选项 |
仅粗调 |
Nano X3-MA |
0.5mm/圈，精度10μm |
|
Nano XC3-MA |
紧凑型，0.5mm/圈，无分度 |
||
|
Nano XC3-MB |
紧凑型，0.5mm/圈，精度10μm |
||
|
粗调+细调 |
Nano X3-MC2 |
粗调4mm(0.5mm/圈, 精度10μm)+细调300μm(50μm/圈, 分度1μm) |
|
|
Nano XC3-MC |
紧凑型，粗调4mm(0.5mm/圈, 分度0.01mm)+细调300μm(50μm/圈, 分度1μm) |
||
|

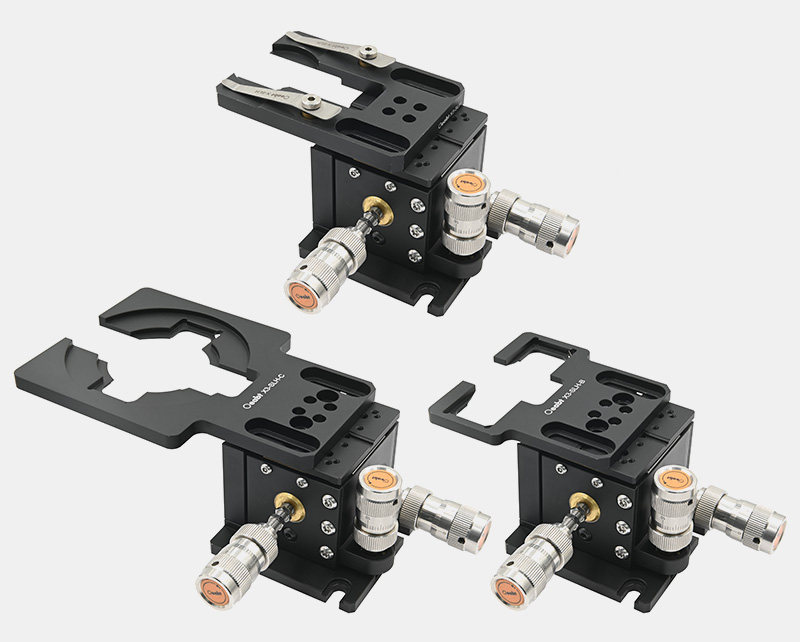

样品架选项 |
X3-SLH |
兼容长度≥44mm载玻片和Ø37.1~41.4mm培养皿 |
|
|

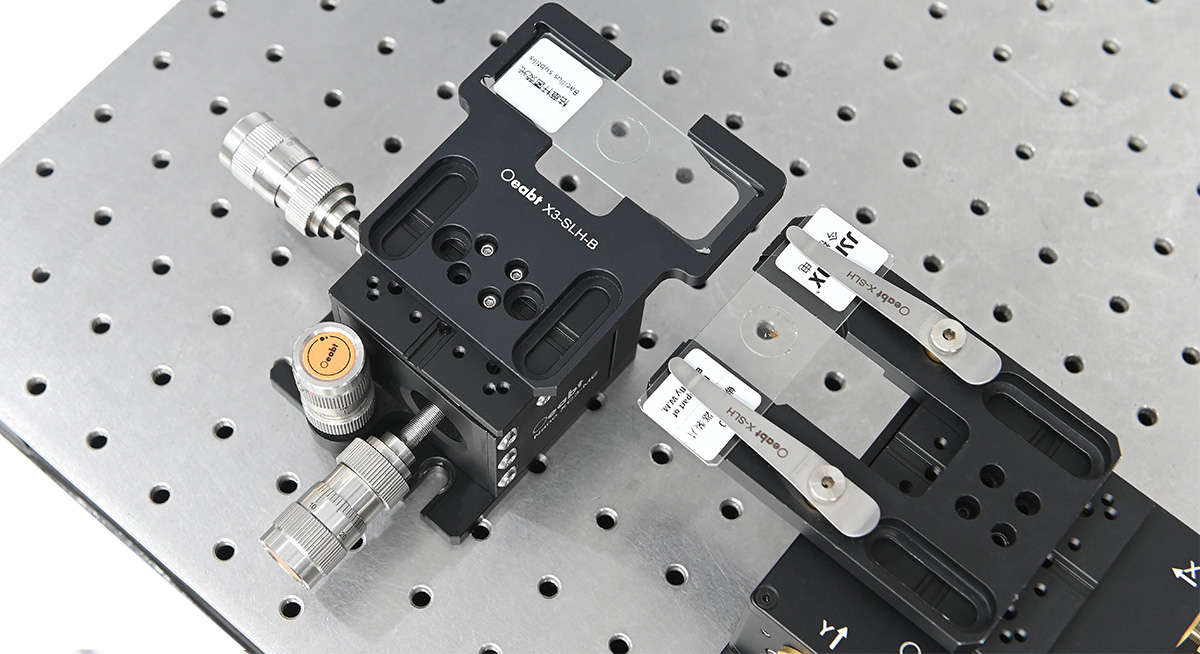

X3-SLH-B |
兼容最大25.4*76.2mm，最小25*75mm载玻片 |
||
|
X3-SLH-C |
最大25.4*76.2mm，最小25*75mm载玻片，Ø60或90mm培养皿 |
||
|
配置选型 |
样品类型 |
预组对应型号 |
整机最低高度L0 |
|
Nano X3-MA |
X3-SLH（载玻片+小培养皿） |
NX3-MA-SLHA |
71.52±2mm |
|
X3-SLH-B（仅载玻片） |
NX3-MA-SLHB |
68.52±2mm |
|
|
X3-SLH-C（载玻片+大培养皿） |
NX3-MA-SLHC |
70.02±2mm |
|
|
Nano X3-MC2 |
X3-SLH（载玻片+小培养皿） |
NX3-MC2-SLHA |
71.52±2mm |
|
X3-SLH-B（仅载玻片） |
NX3-MC2-SLHB |
68.52±2mm |
|
|
X3-SLH-C（载玻片+大培养皿） |
NX3-MC2-SLHC |
70.02±2mm |
|
|
Nano XC3-MA紧凑型 |
X3-SLH（载玻片+小培养皿） |
NXC3-MA-SLHA |
71.43±2mm |
|
X3-SLH-B（仅载玻片） |
NXC3-MA-SLHB |
68.43±2mm |
|
|
X3-SLH-C（载玻片+大培养皿） |
NXC3-MA-SLHC |
69.93±2mm |
|
|
Nano XC3-MB紧凑型 |
X3-SLH（载玻片+小培养皿） |
NXC3-MB-SLHA |
71.43±2mm |
|
X3-SLH-B（仅载玻片） |
NXC3-MB-SLHB |
68.43±2mm |
|
|
X3-SLH-C（载玻片+大培养皿） |
NXC3-MB-SLHC |
69.93±2mm |
|
|
Nano XC3-MC紧凑型 |
X3-SLH（载玻片+小培养皿） |
NXC3-MC-SLHA |
71.43±2mm |
|
X3-SLH-B（仅载玻片） |
NXC3-MC-SLHB |
68.43±2mm |
|
|
X3-SLH-C（载玻片+大培养皿） |
NXC3-MC-SLHC |
69.93±2mm |
|
|
注*：Nano台的顶板高度为4mm，如需更低高度可拆卸顶板后，再叠装样品架 |
|||

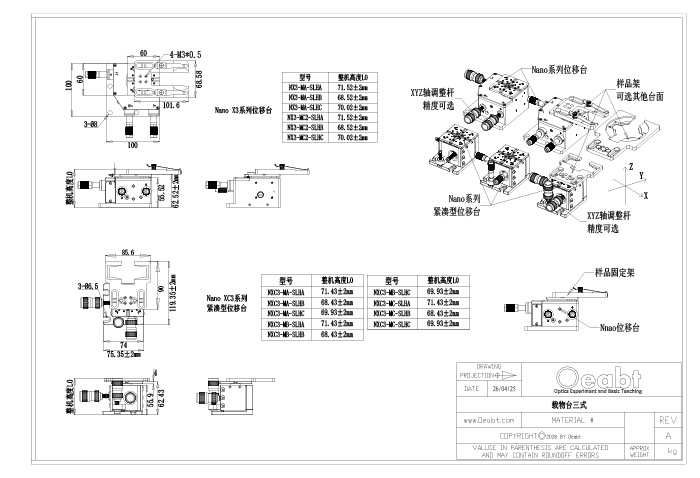

载物台三式 工程图下载
