产品说明

• 交叉滚柱导轨，测微头驱动将平面进行Z轴升降；

• 纵向行程：8.5mm；

• 台面尺寸：63*63mm，螺孔阵列；

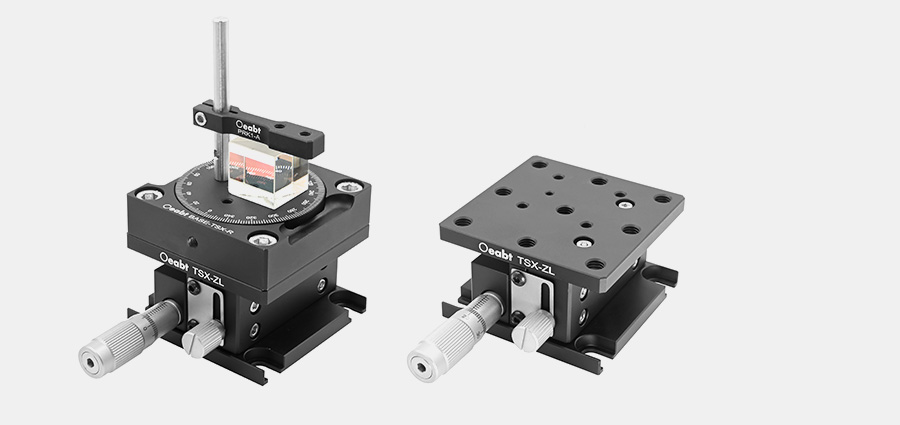

• 模块化设计，可进行 X、XY 或 XYZ 配置堆叠；

• M6沉孔可安装到公/英制的光学平台上；

TSX-ZL纵向升降台具有8.5mm的高度调节范围，台面高度从37.5mm到46mm。

示意图

通用参数

（1）TSX-ZL纵向升降台具有8.5mm的高度调节范围，台面高度从37.5mm到46mm。此外，位移台可以通过拧紧侧面的锁定旋钮来锁定位置。采用交叉滚柱轴承来支持运动负载，同时主体由铝板阳极氧化而成，大程度地消除了内部应力，提高了稳定性。

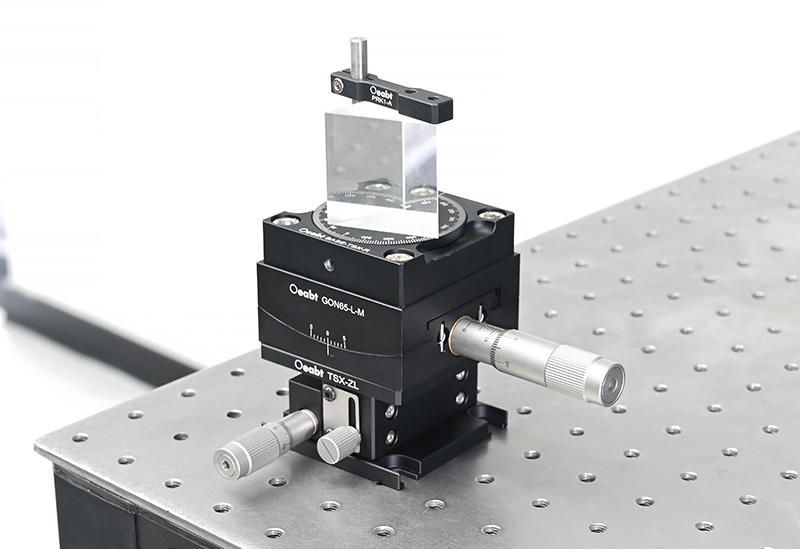

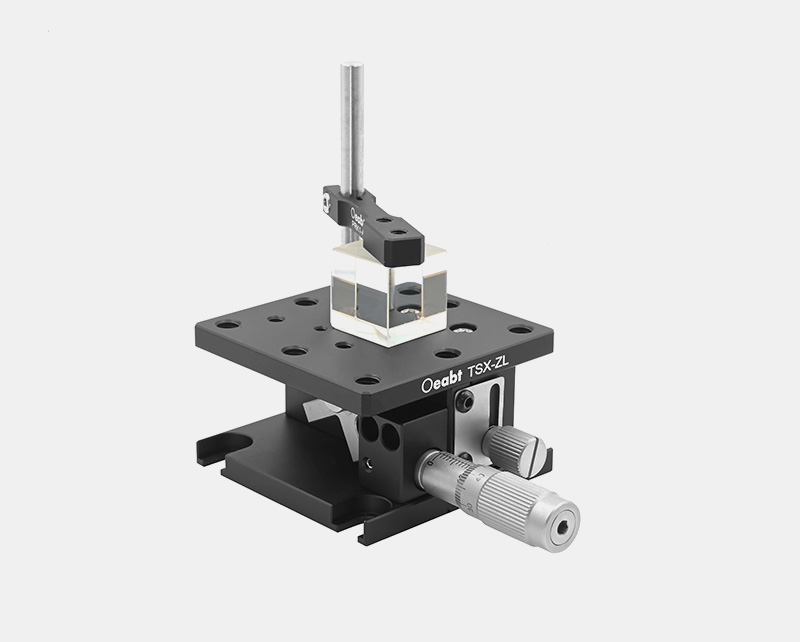

（2）顶板台面具有M4/M6螺孔阵列，利用压臂可夹持最高53mm的棱镜或光学元件在位移台表面。压臂使用挠性机制固定在接杆上，通过2.5mm六角扳手锁定。且接杆中心和尼龙顶丝中心第一处的距离25mm，第二处为35.5mm。

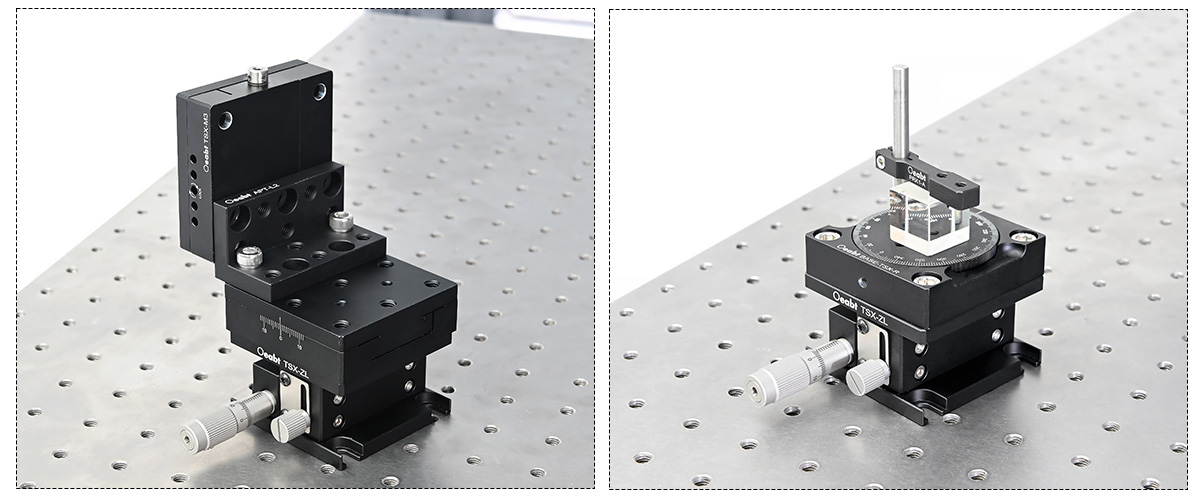

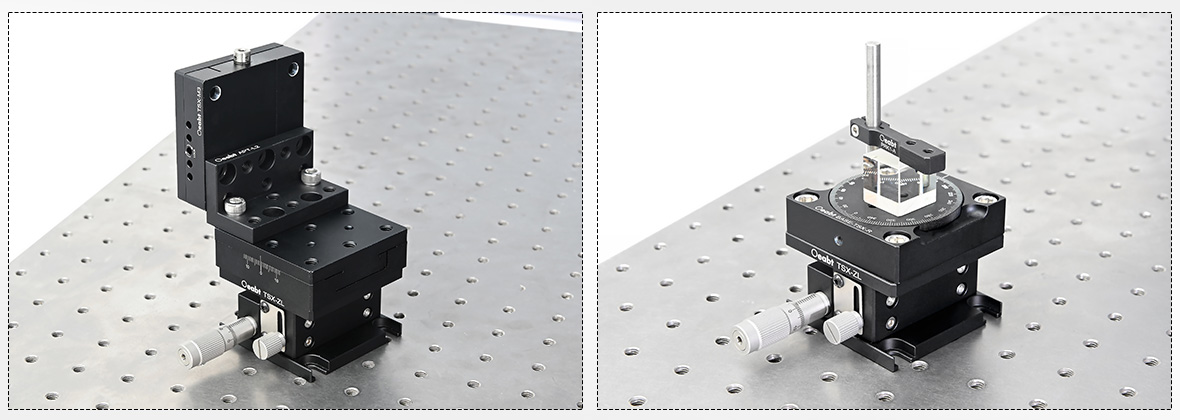

（3）模块化的设计易于构建多轴配置，可以多个或与其它位移台组合以提供多轴运动，轻松地适应特定系统的需求。通过底板沉孔可直接安装公/英制的光学平台上。

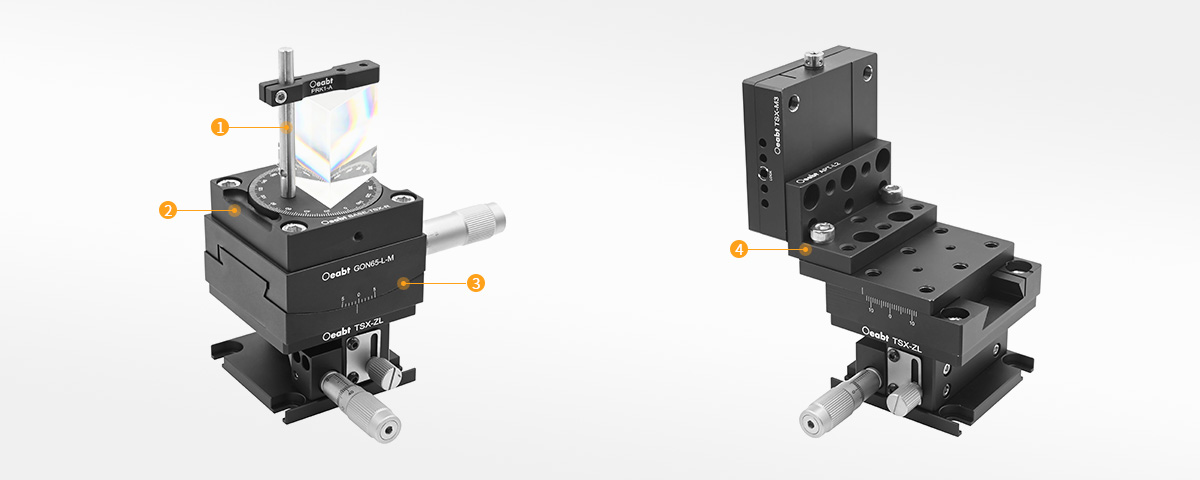

❶PRK-A系列压臂点击购买>	❷BASE-TSX-R 360°旋转安装底座点击购买>
❸GON65系列角度位移台点击购买>	❹APT-L2 小直角转接件点击购买>

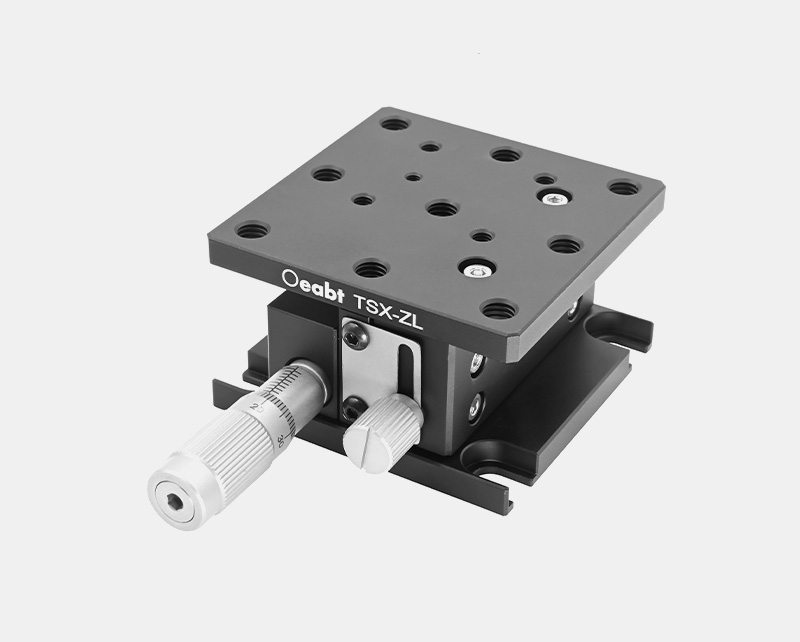

TSX-ZL 纵向升降台

• 交叉滚柱导轨，测微头驱动将平面进行Z轴升降；

• 纵向行程：8.5mm；

• 台面尺寸：63*63mm，螺孔阵列；

• 模块化设计，可进行 X、XY 或 XYZ 配置堆叠；

• M6沉孔可安装到公/英制的光学平台上；

•

位移台可以通过拧紧侧面的锁定旋钮来锁定位置。采用交叉滚柱轴承来支持运动负载，同时主体由铝板阳极氧化而成，大程度地消除了内部应力，提高了稳定性。

型号

规格

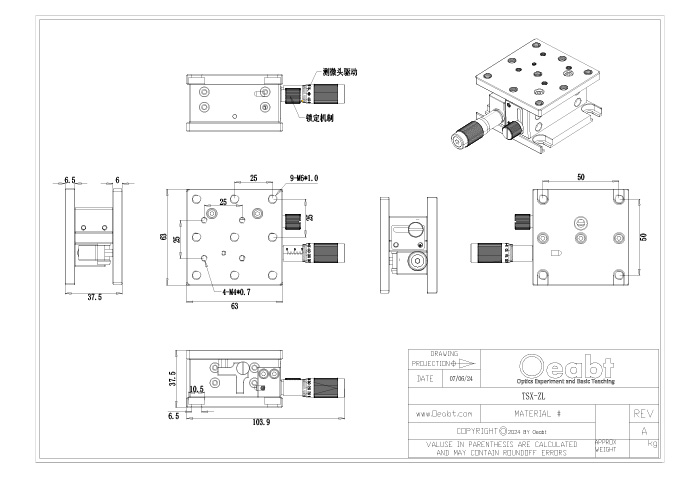

工程图
