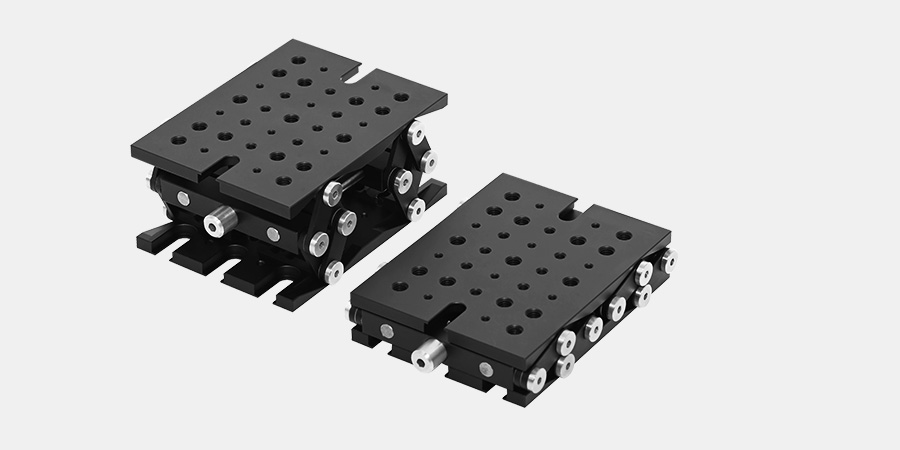

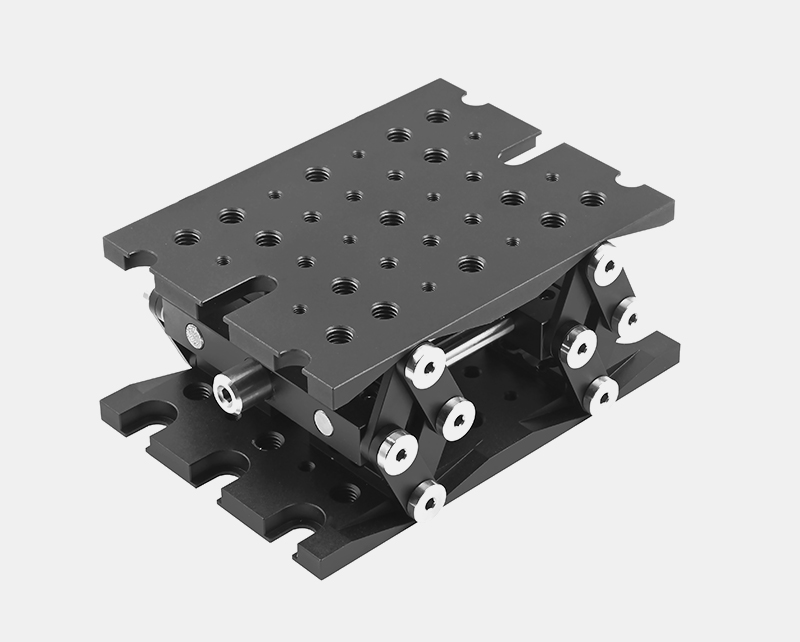

Z轴剪式升降台 S/N0005

产品推荐

产品推荐

首页 > 产品中心 > 手动位移台 > Z轴剪式升降台 S/N0005
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

• Z轴高度调节范围25mm，台面高度从21.3mm到46.8mm；

• 安装台面：101.6*76.2mm；

• 垂直负载能力55.1lbs（25 kg）；

• 顶部和底部有多规格螺纹孔和安装槽；

Z轴剪式升降台非常适合安装需要高度调节的光机械子组件，刚性剪式设计，具有高稳定性，平行度佳。
序列号
 S/N0005
安装台面
 101.6*76.2mm
台面高度
 21.3mm-46.8mm
调节范围
 25mm
负载能力
 55.1lbs（25 kg）
重量
 425.2g
材质
 7075铝合金

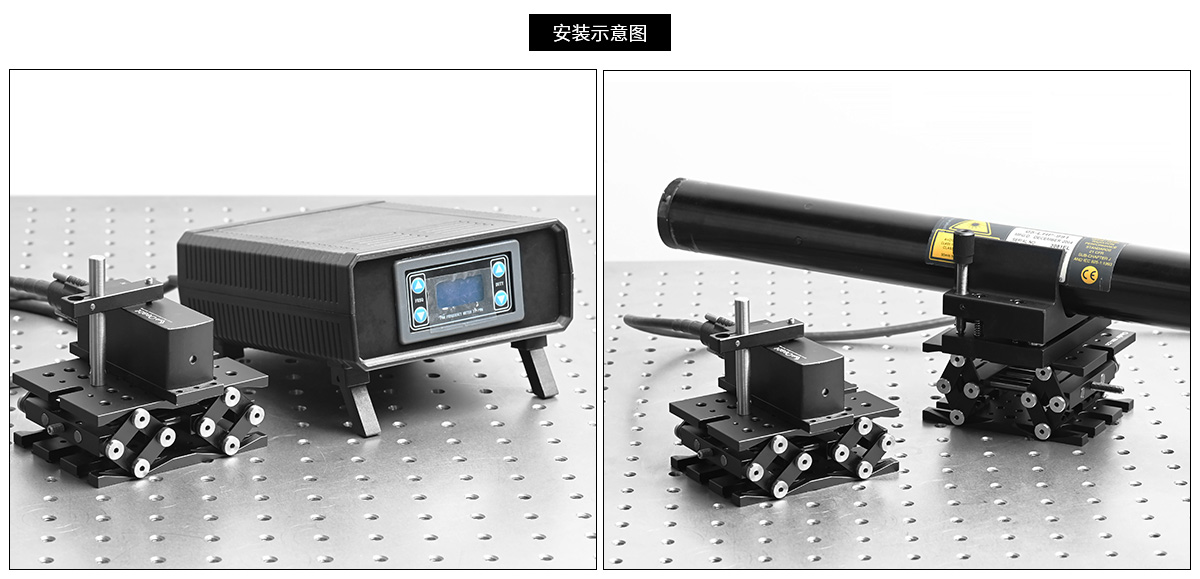

示意图
通用参数

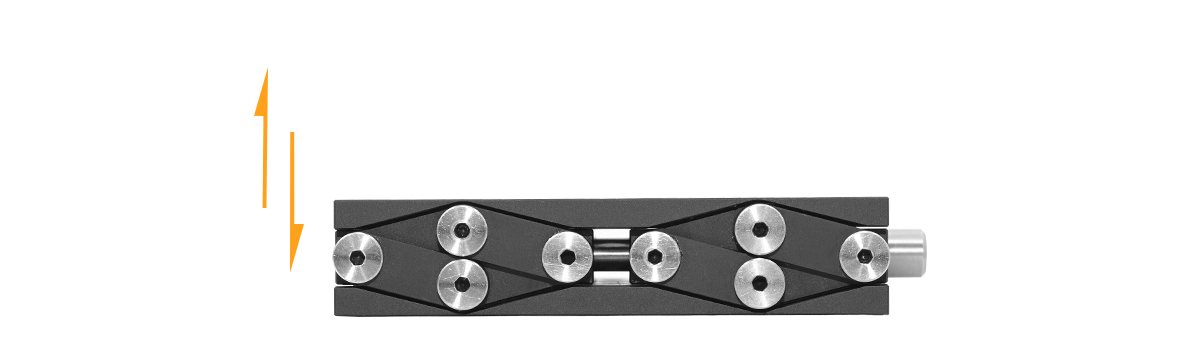

（1）Z轴剪式升降台非常适合安装需要高度调节的光机械子组件，刚性剪式设计，具有高稳定性，平行度佳。调节装置用丝杠来驱使垂直运动，丝杆运动每转一圈为0.8mm，可提供25mm的高度升降调节。且可以支撑的垂直负载高达50lbs。

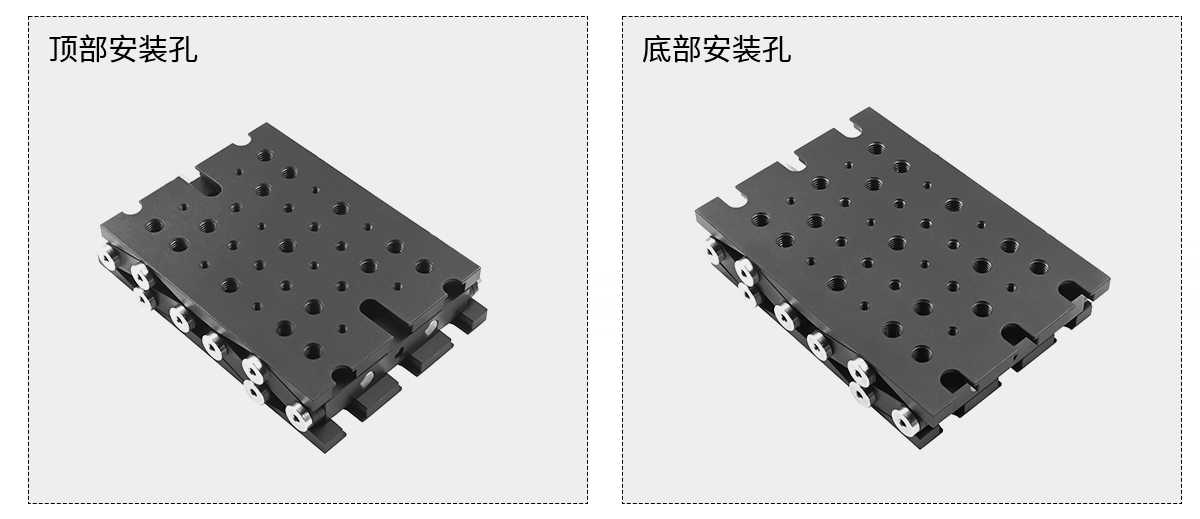

（2）安装台面101.*76.2mm，顶板和底板台面均都有多种螺纹孔排列，还带有安装槽。
        顶板安装孔：10处M3，8处M4，15处M6，2处6.7*19.2mm；
        底板安装孔：10处M3，8处M4，11处M6，6处6.7*19.2mm；

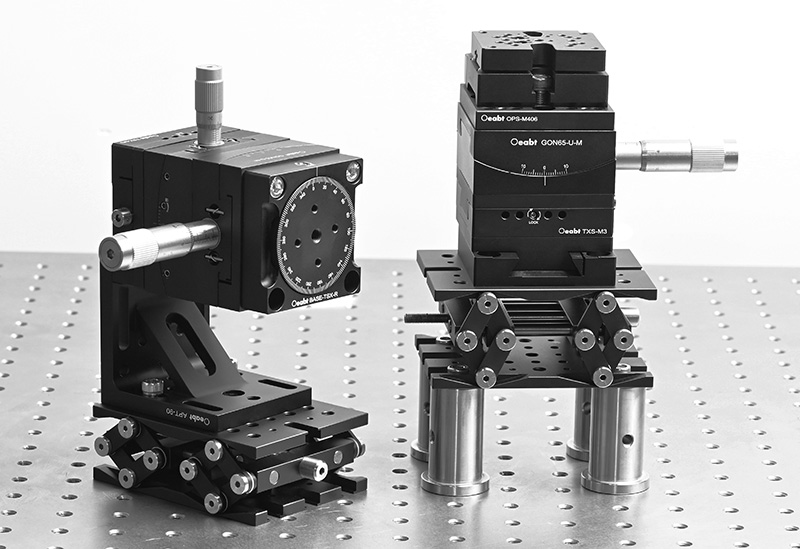

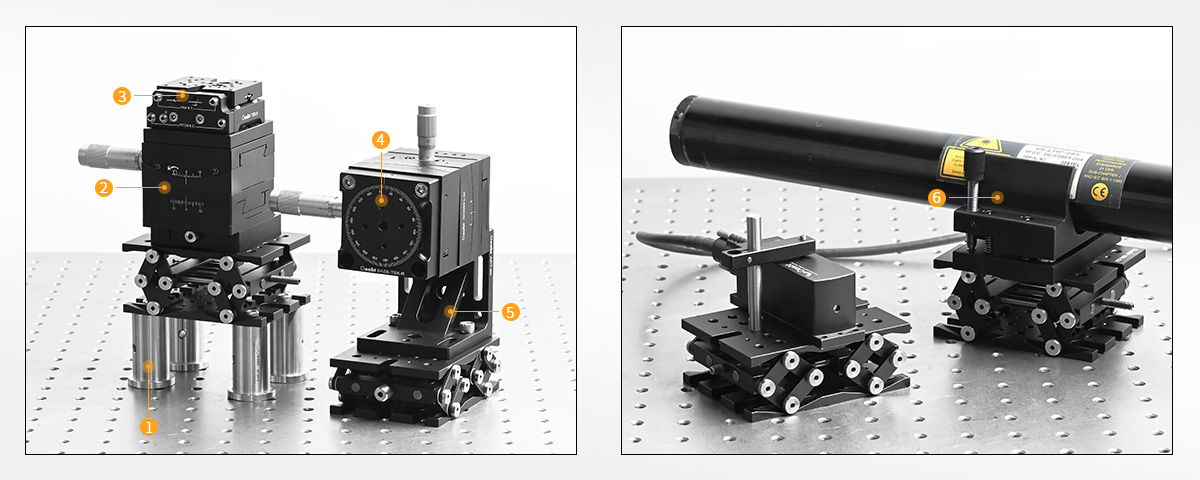

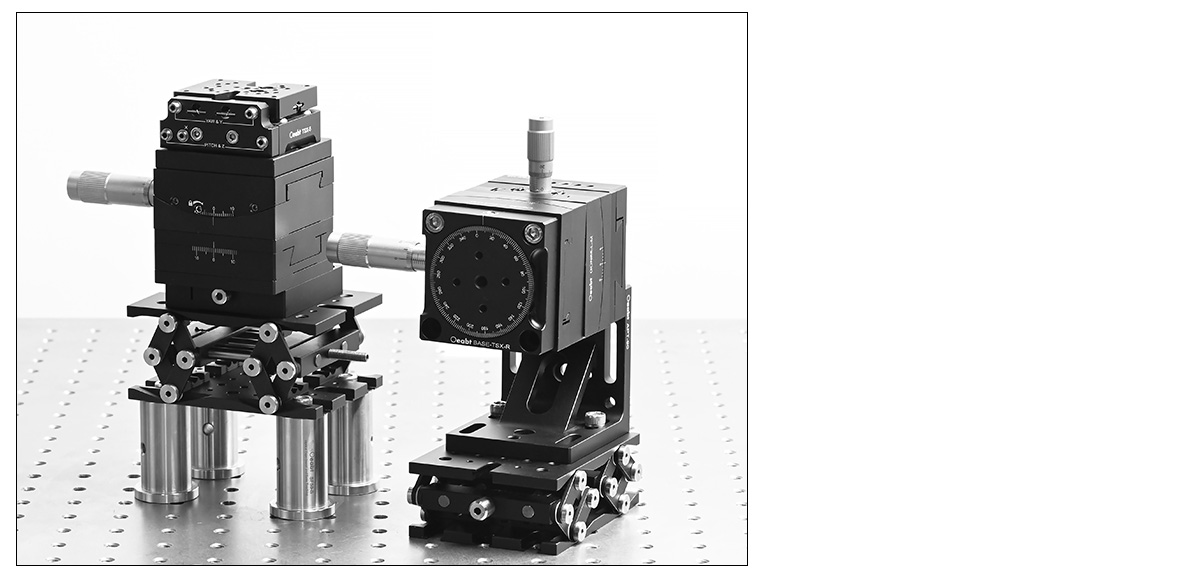

❶ CFP-S系列 Ø1英寸不锈钢接杆 点击查看>
 ❷ GON65系列 角度位移台 点击查看>
❸ TSX-5 五轴位移平台 点击查看>
 ❹ BASE-TSX-R 360°旋转安装底座 点击查看>
❺ APT-90 直角转接件 点击查看>
 ❻ CPL-TILT 氦氖激光器安装座 点击查看>

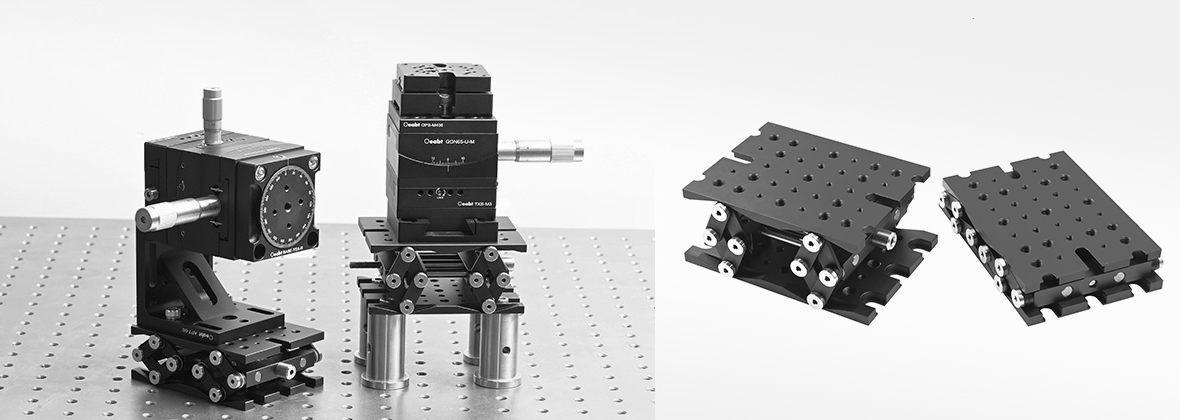

  • Z轴剪式升降台
S/N0005 Z轴剪式升降台

• Z轴高度调节范围25mm，台面高度从21.3mm到46.8mm；

• 安装台面：101.6*76.2mm；

• 垂直负载能力55.1lbs（25 kg）；

• 顶部和底部有多规格螺纹孔和安装槽；

Z轴剪式升降台非常适合安装需要高度调节的光机械子组件，刚性剪式设计，具有高稳定性，平行度佳。调节装置用丝杠来驱使垂直运动，丝杆运动每转一圈为0.8mm，可提供25mm的高度升降调节。且可以支撑的垂直负载高达50lbs。
