低漂移系列
Low drift series
• Z轴行程：11mm；
• 测微头调节器实现一圈0.5mm；
• 台面M4M6螺纹孔阵列；
• 通过底部通孔安装到面包板或平台上；

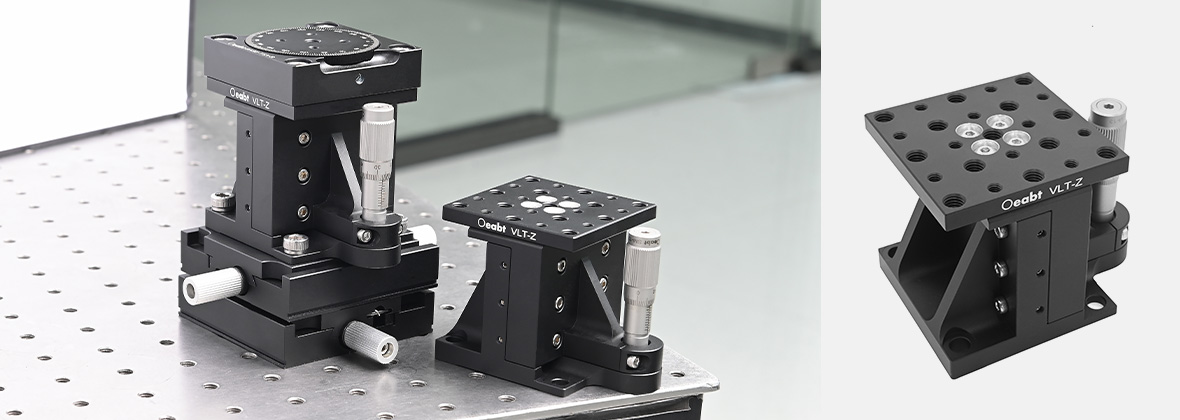

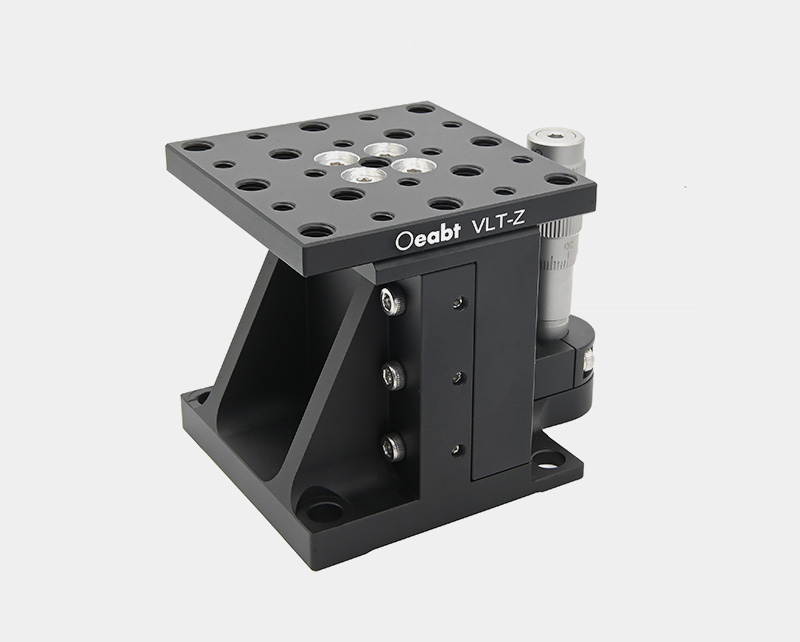

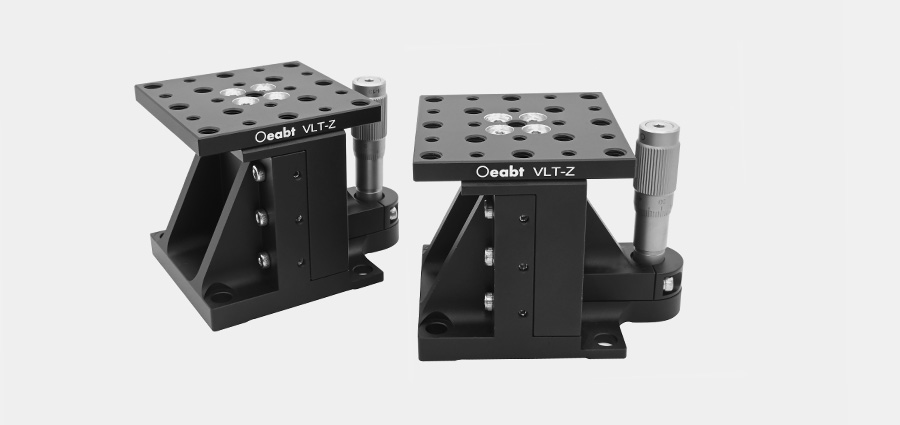

VLT-Z纵向升降台提供11mm的高度调节范围，工作高度范围从63.0mm~74.0mm。
|
型号 |
VLT-Z |
|
规格 |
83.3*61.0*63.0mm |
|
行程范围 |
11mm |
|
调节精度 |
0.5mm/圈，精度10μm |
|
螺孔类型 |
M4*12处、M6*13处、Ø6.4mm*4处（通孔） |
|
重量 |
418.4g |
|
材质 |
7075铝合金 |

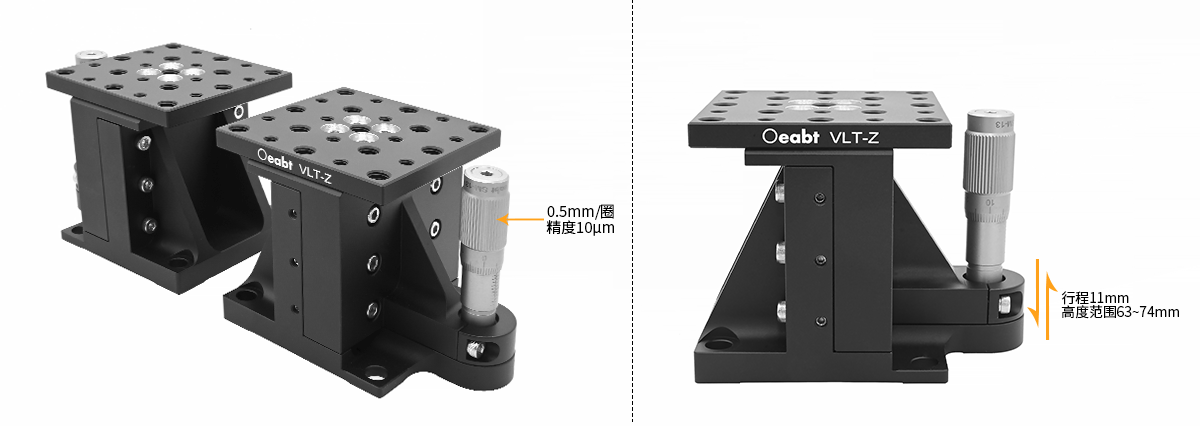

（1） VLT-Z纵向升降台提供11mm的高度调节范围，工作高度范围从63.0mm~74.0mm。 配备的精调测微头驱动器具有10µm分度，每转0.5mm的调节高度。使得用户能够进行精密定位，满足光学系统的安装和对准需求。

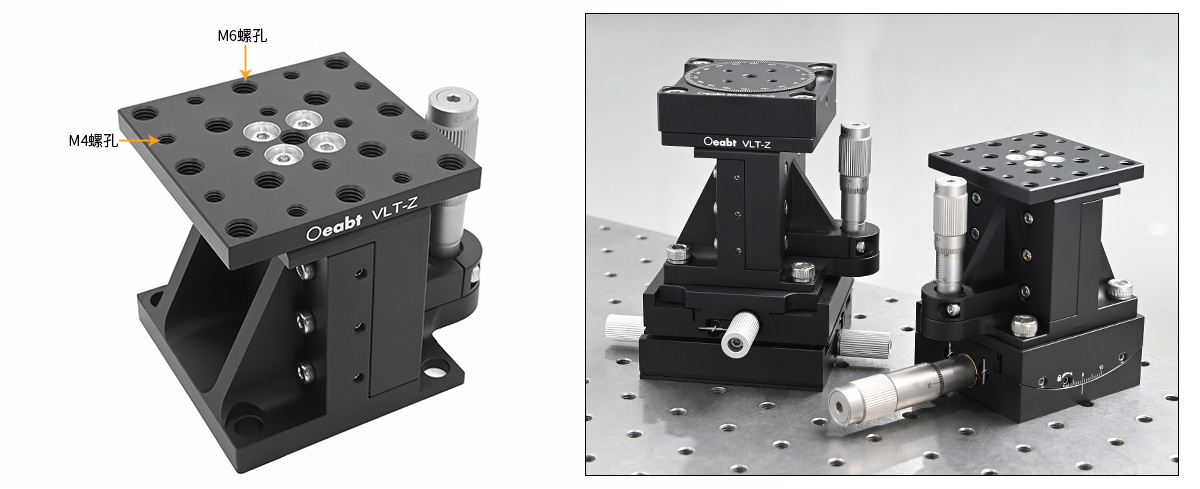

（2） 顶部安装板配备了13个M6和12个M4螺孔阵列，支持各种标准光学组件和配件的安装，使得不同设备的组合更加便捷。该位移台采用交叉滚子轴承，确保在整个运动范围内提供一致且平稳的性能。
• Z轴行程：11mm；
• 测微头调节器实现一圈0.5mm；
• 台面M4M6螺纹孔阵列；
• 通过底部通孔安装到面包板或平台上；

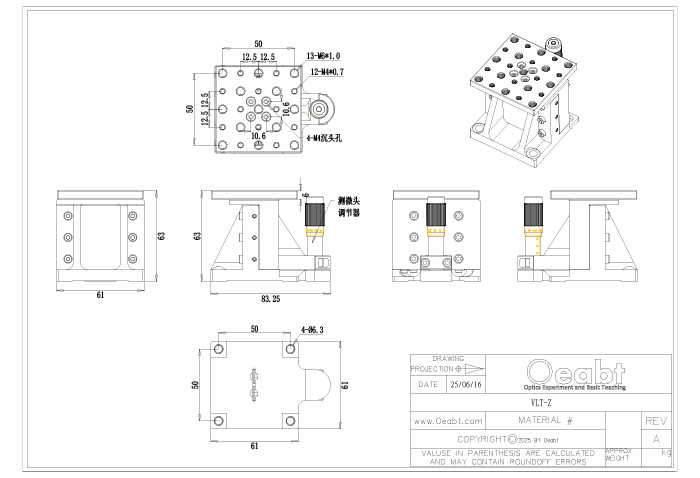

VLT-Z 工程图下载
