低漂移系列
Low drift series
• 提供两轴±5°的倾斜偏转角度调节；
• 设计对激光器或光传感器，用于光轴移轴调整使用；
• 两轴移轴调整带锁定功能；
• 耐负载：5kgf；

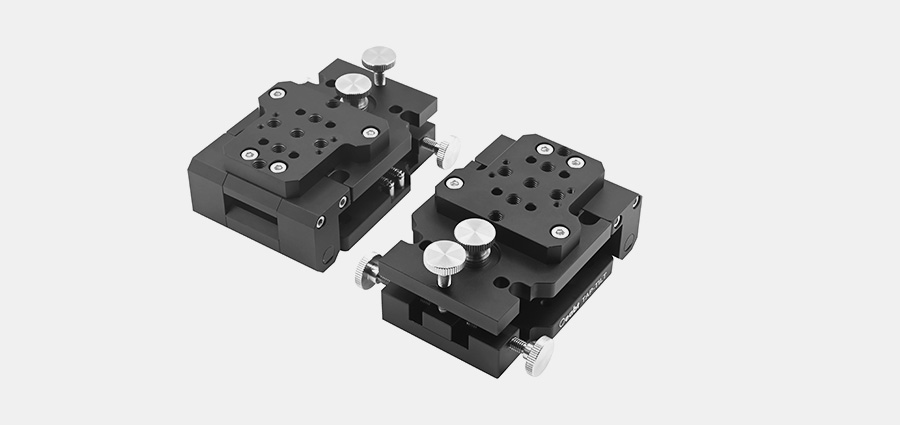

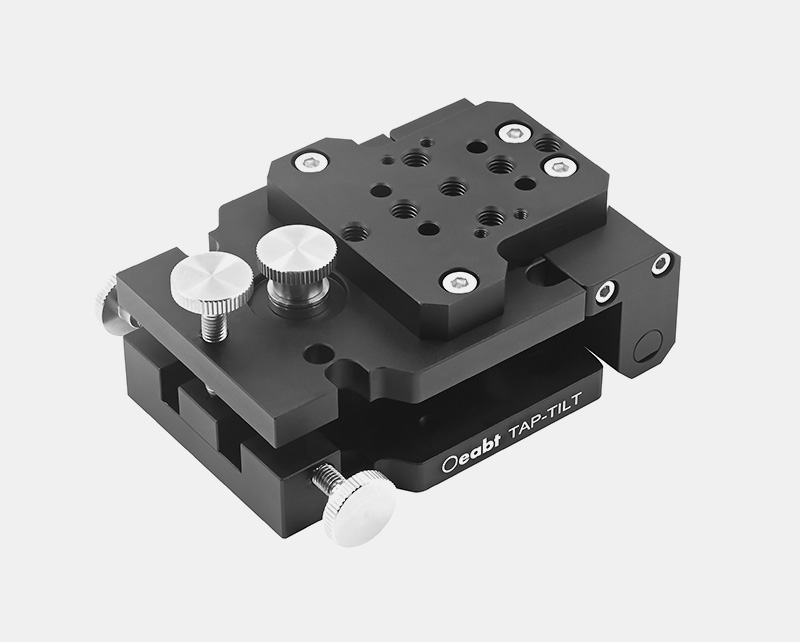

TAP-TILT倾斜滑台具备倾斜调节功能，手拧旋钮可以实现两轴±5°的倾斜偏转角度调整。这对于需设置光束准直的各种激光器、光传感器等器件，以通过微小的倾斜调整来改变光斑的位置和光轴的方向。
| 型号 |
TAP-TILT |
| 规格 |
98.0*67.8*40.0mm |
| 倾斜角 |
±5° |
| 耐负载 |
5kgf |
| 螺孔类型 |
前面板：M3*4处（沉头孔）、M4*7处、M4*4处（沉头孔）
后面板：M3*4处、M4*4处（沉头孔）、M6*7处
|
| 重量 |
436.5g |
| 材质 |
7075铝合金 |

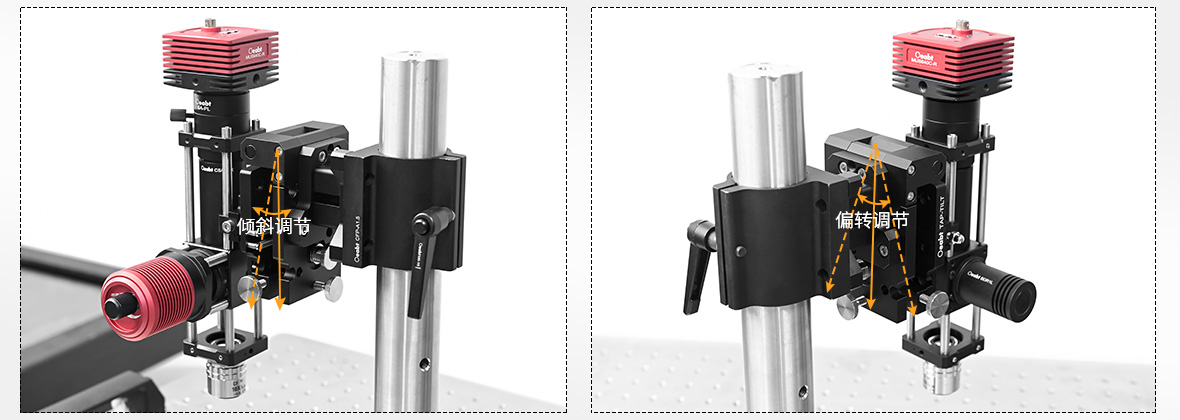

（1）TAP-TILT倾斜滑台具备倾斜调节功能，手拧旋钮可以实现两轴±5°的倾斜偏转角度调整。这对于需设置光束准直的各种激光器、光传感器等器件，以通过微小的倾斜调整来改变光斑的位置和光轴的方向。对优化光学实验、测量和检测的结果可以帮助实现更准确的观测和控制。

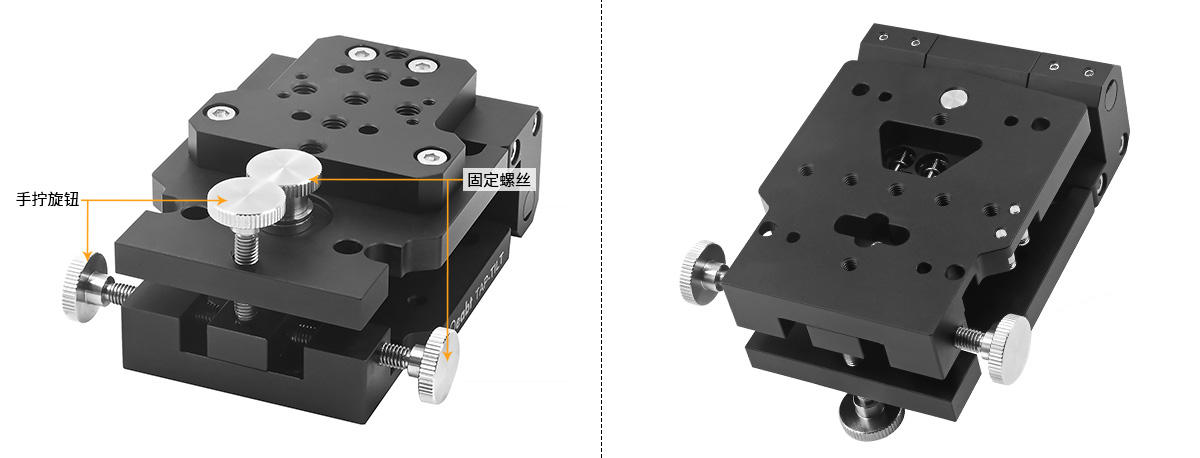

（2）两轴移轴调整与锁定结构十分便利，通过锁定机制，可以固定滑台所需的位置，并防止意外移动。保持调节后的位置稳定。

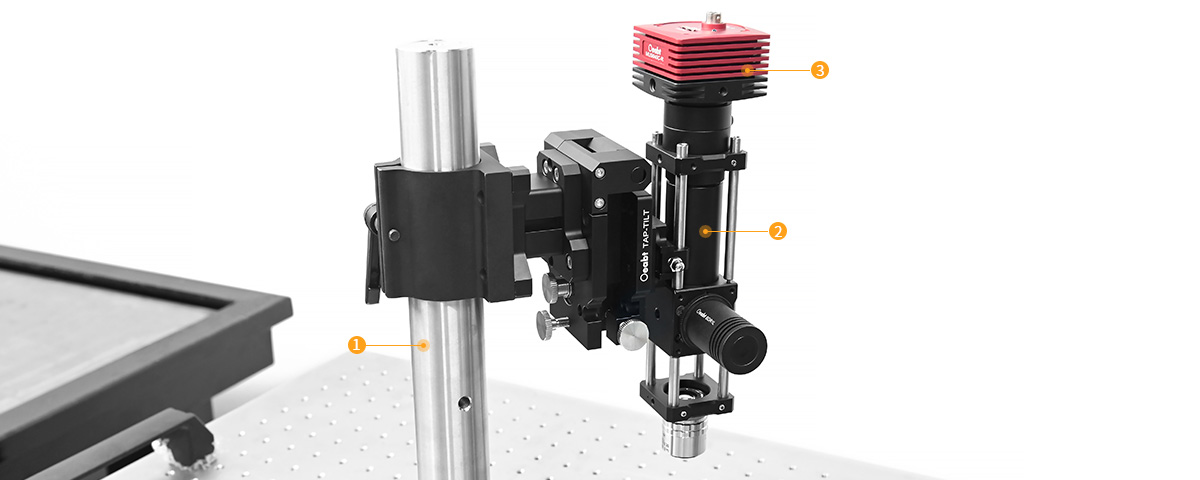

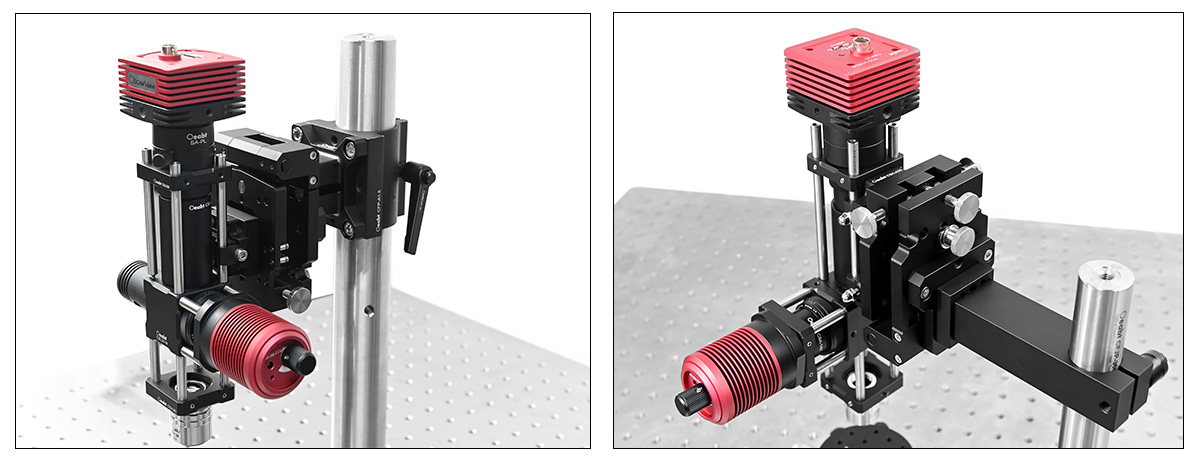

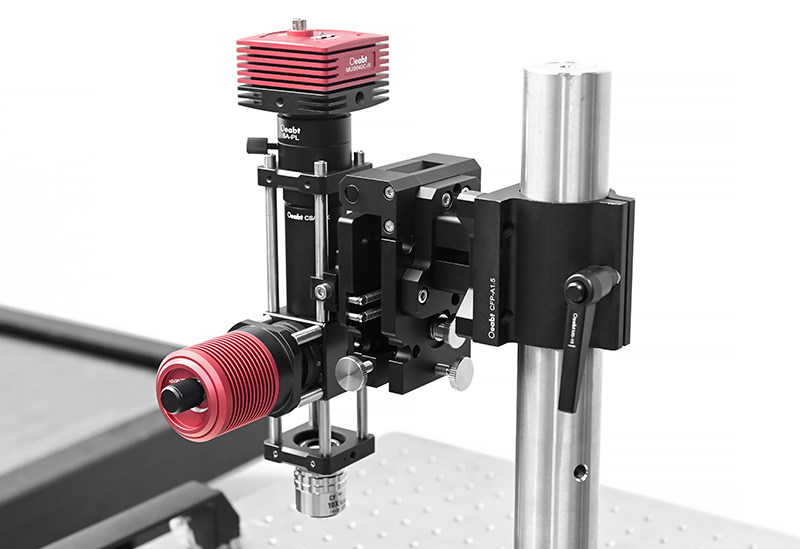

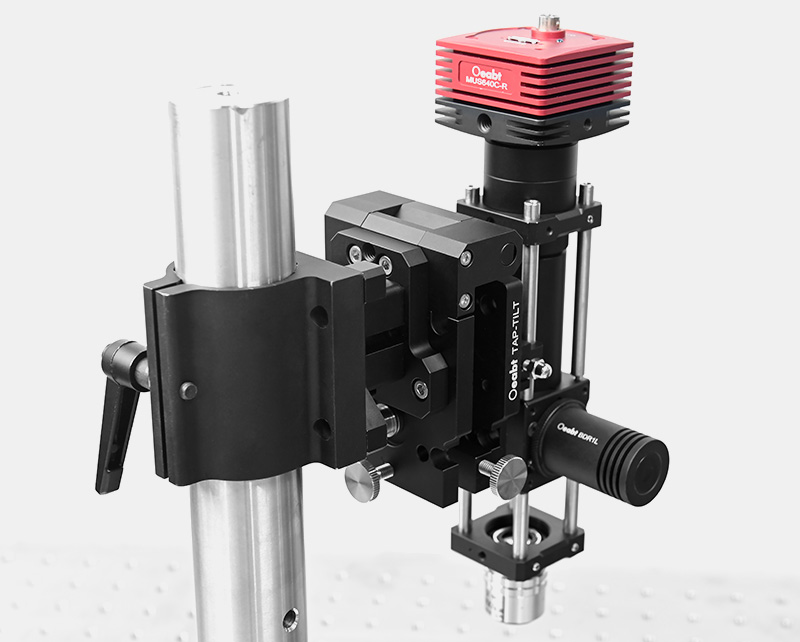

（3）搭配接杆夹块可安装至接杆上做抬升垂直装置，实现激光准直的应用演示。
• 提供两轴±5°的倾斜偏转角度调节；
• 设计对激光器或光传感器，用于光轴移轴调整使用；
• 两轴移轴调整带锁定功能；
• 耐负载：5kgf；
TAP-TILT 工程图下载
