FRM1系列 光学爬高架组件

产品推荐

产品推荐

首页 > 产品中心 > 光学调整架 > FRM1系列 光学爬高架组件
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载
产品说明

• 在光学系统中对光束重新定向、改变高度；

• 设计安装于Ø25mm或Ø1英寸的光学接杆上的应用；

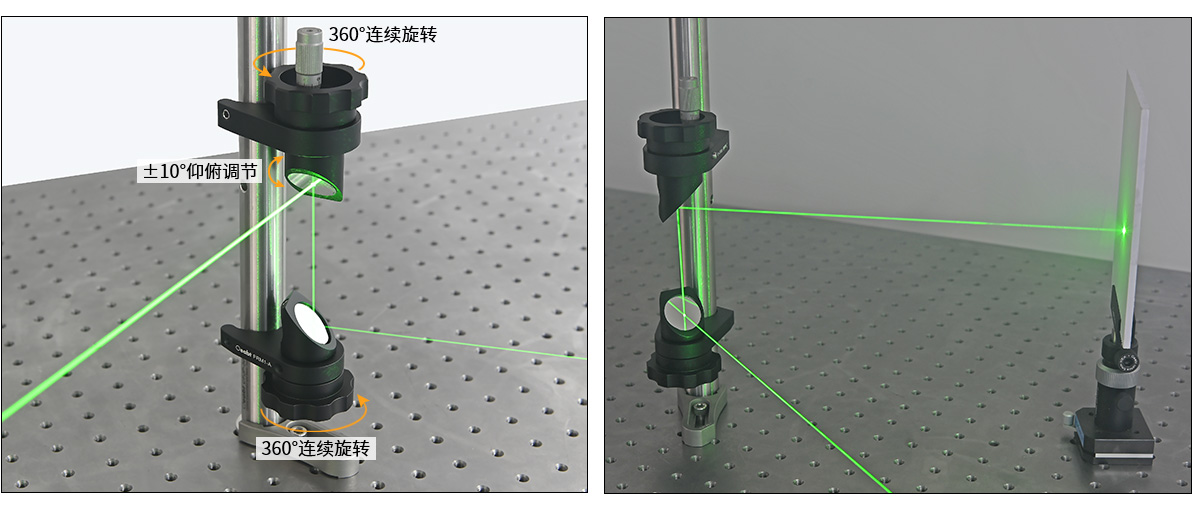

• 360°连续旋转，±10°的仰俯调节；

• 最低光束高度：46.2mm； 最高光束高度：接杆高度-50.3mm；

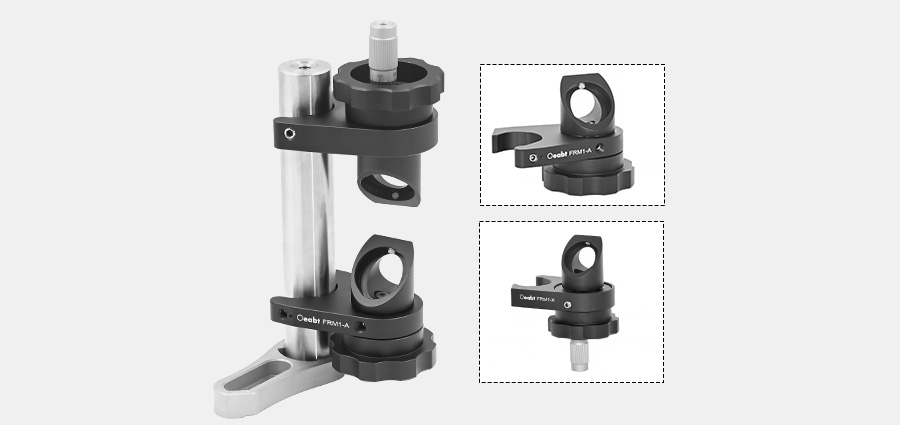

FRM1-A底部安装座和FRM1-X顶部安装座均可单独使用，夹具块的设计可夹持在任意长度的Ø25mm和Ø1英寸接杆上，用户可自定义组装搭配。

型号
 FRM1-A
 FRM1-X
调节范围
 360°连续旋转
360°连续旋转；
±10°仰俯调节，9.43mrad/rev
镜片安装
 Ø1英寸，厚度≥3.3mm
通光孔径
 Ø16.66mm
重量
 160.0g
 201.2g
材质
 7075铝合金

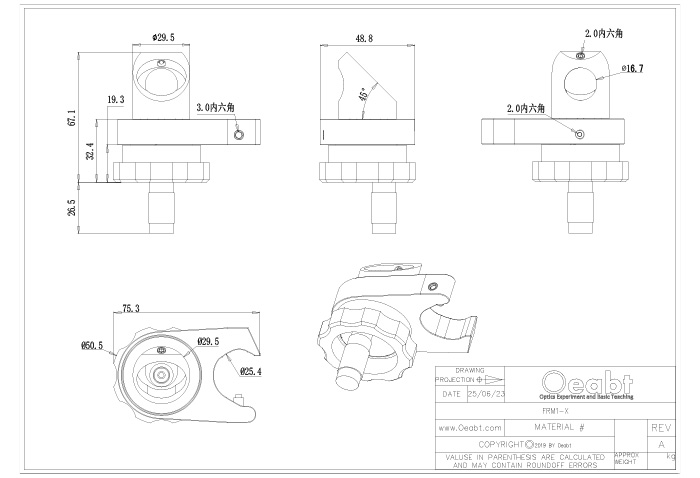

示意图
通用参数

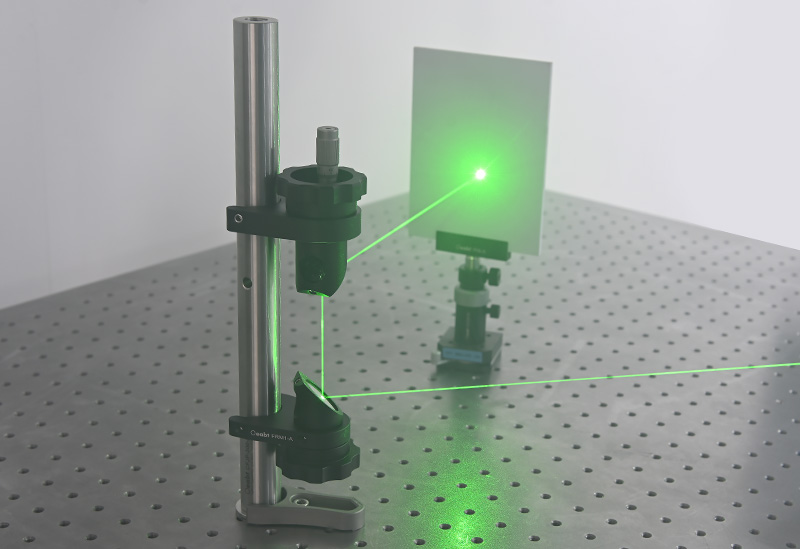

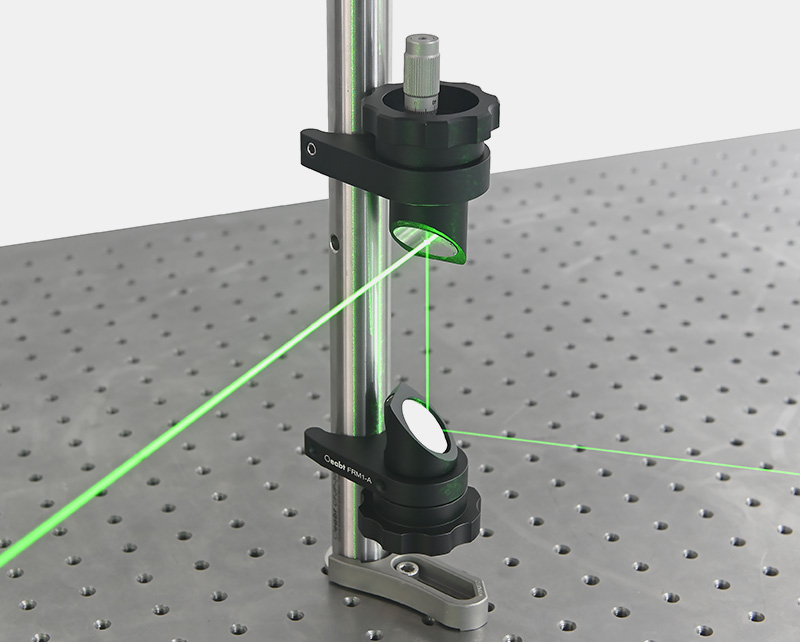

（1）光学爬高架的组件兼容安装Ø1英寸的反射镜片、半返半透镜片或其它光元件，可以通过旋转手扭底底座实现光元件座的360°旋转，对光束方向的重新定向，使光线按照需要的角度进行反射或折射。此外，通过调节光学爬高架上的光元件座位置，可以将安装在其上的镜片上下移动，并相应地改变光束的高度。这使得光学系统的调整和优化变得更加灵活，以满足特定的光学需求。

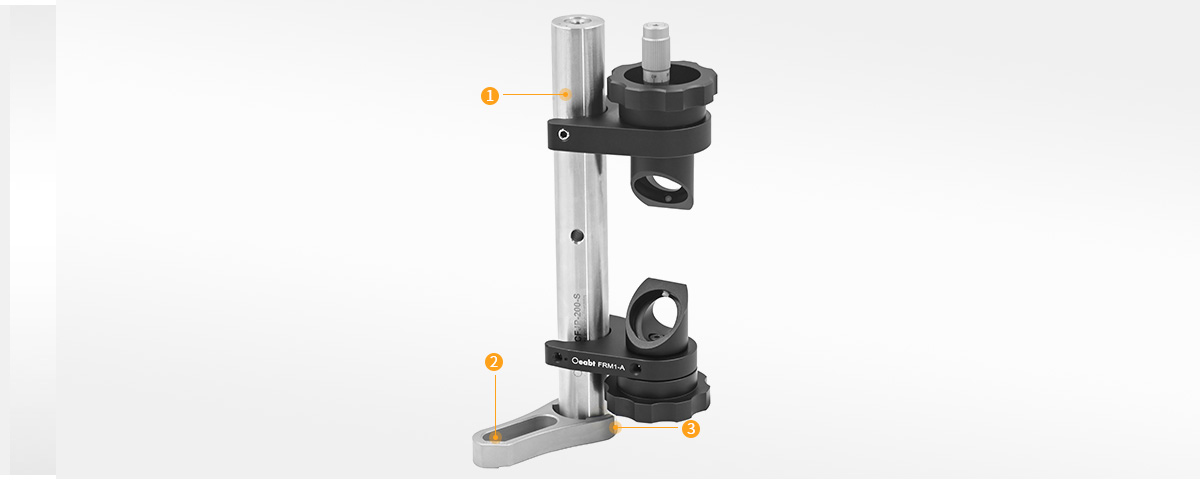

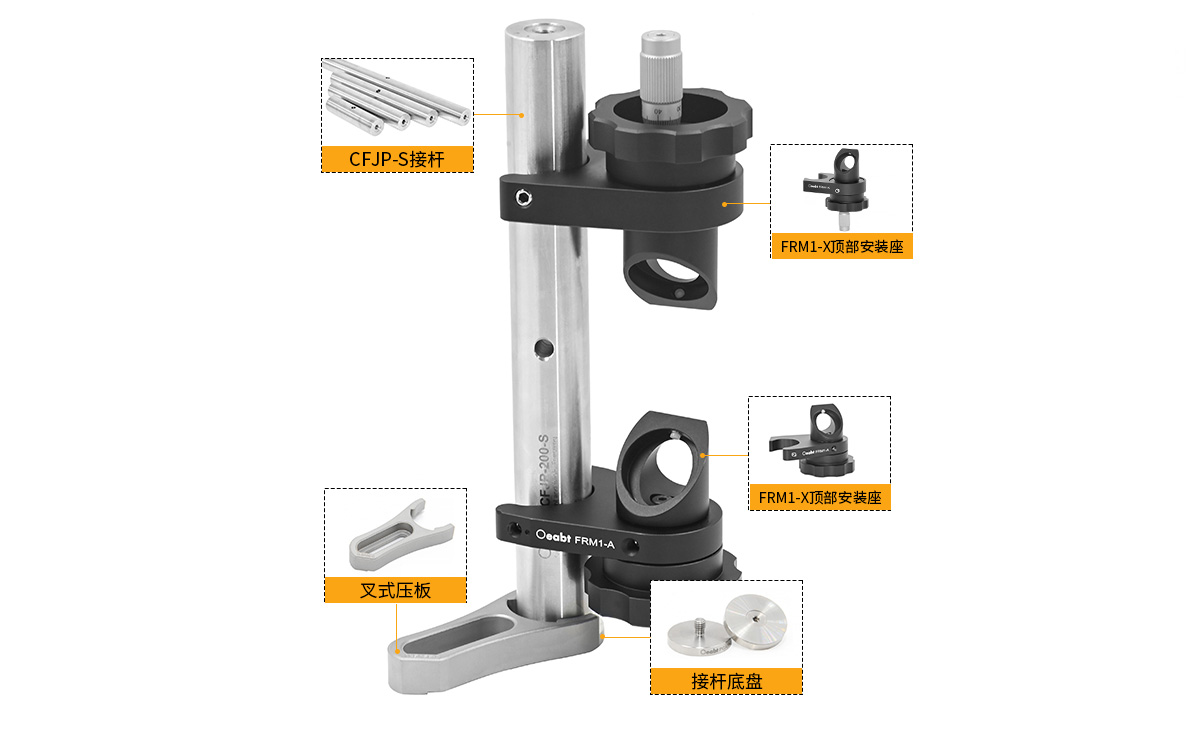

（2）整套爬高架组件包含：
FRM1-A底部安装座、FRM1-X顶部安装座、CFJP-S系列Ø25mm接杆、PCA31-S接杆底盘、M-BASE-C叉式压板

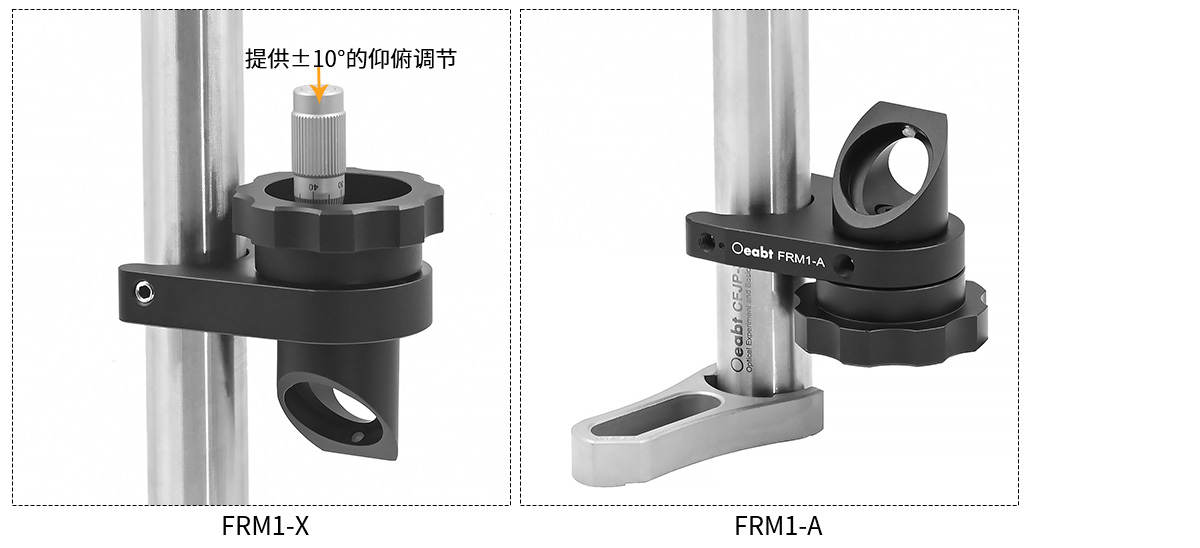

（3）FRM1-A底部安装座和FRM1-X顶部安装座均可单独使用，夹具块的设计可夹持在任意长度的Ø25mm和Ø1英寸接杆上，用户可自定义组装搭配。安装座兼容安装厚度≥3.3mm的Ø1英寸光学元件，且提供360°连续旋转，通过2.5mm的扳手拧紧侧边的紧定，可锁定旋转位置。此外，FRM1-X的千分尺还可提供±10°的仰俯调节，调节分辨率为9.43mrad/rev。


❶ CFJP-S系列 Ø25mm不锈钢支杆 点击购买>
 ❷ M-BASE-C 叉式压板 点击购买>
❸ PCA31-S 接杆底盘 点击购买>



  • FRM1-CFJP套件 STL文件
  • FRM1-X STL文件
  • FRM1-A STL文件

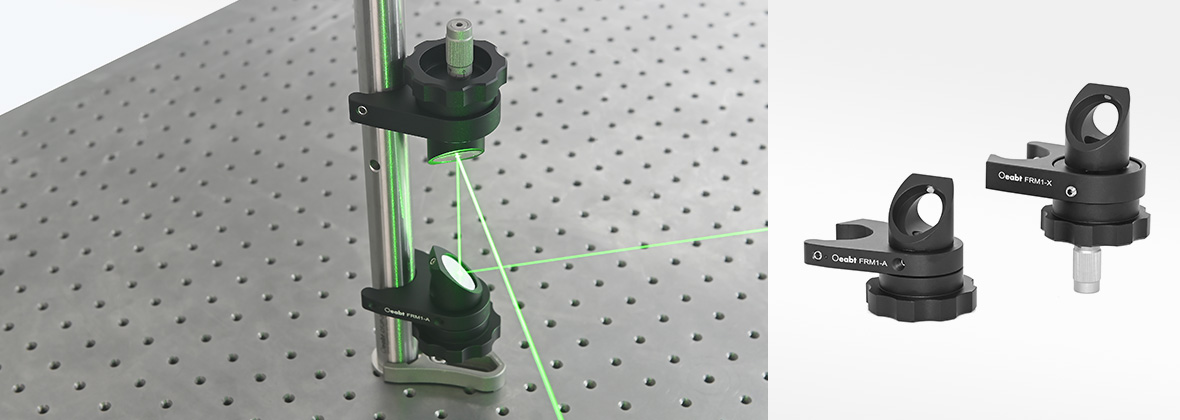

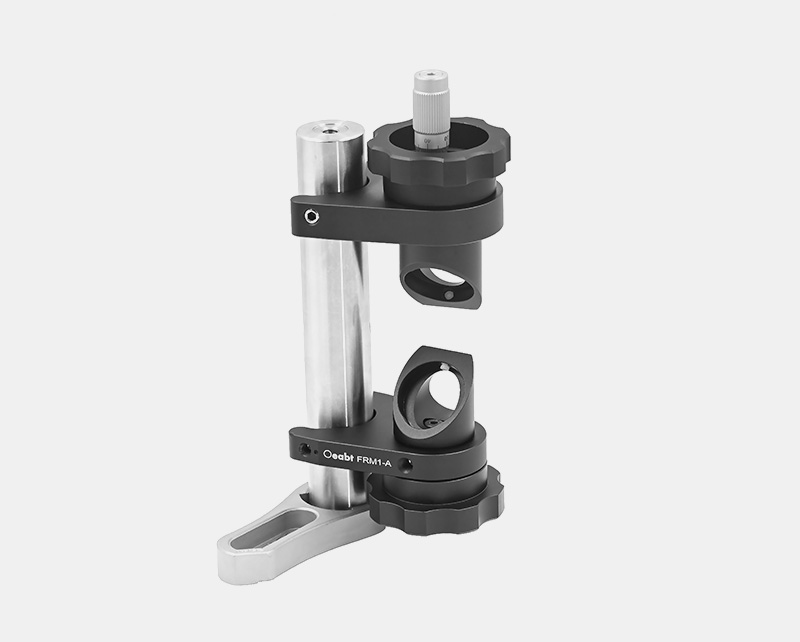

光学爬高架套件

• 在光学系统中对光束重新定向、改变高度；

• 设计安装于Ø25mm或Ø1英寸的光学接杆上的应用；

• 360°连续旋转，±10°的仰俯调节；

• 最低光束高度：46.2mm； 最高光束高度：接杆高度-50.3mm；

光学爬高架的组件兼容安装Ø1英寸的反射镜片、半返半透镜片或其它光元件，可以通过旋转手扭底底座实现光元件座的360°旋转，对光束方向的重新定向，使光线按照需要的角度进行反射或折射。

型号
规格
工程图
对比
单价
发货日期
购物车

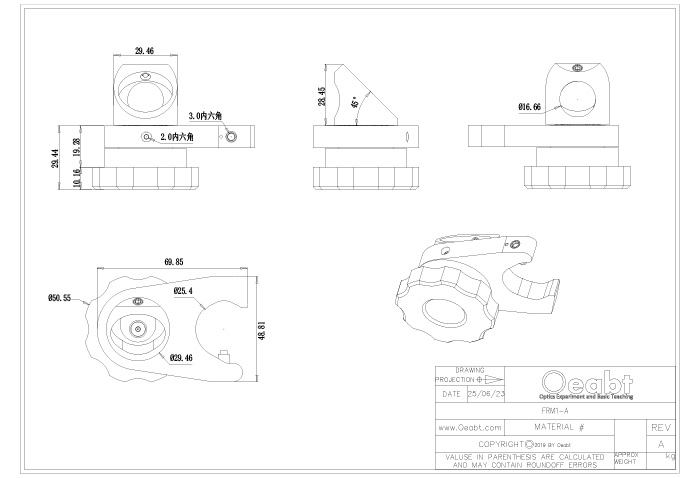

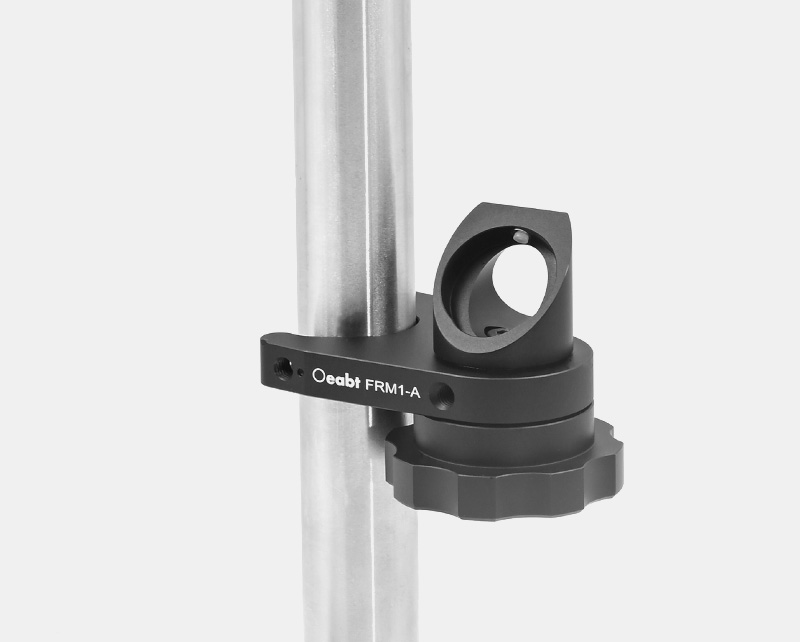

FRM1-A 光学爬高架组件【底部安装座】

• 旋转光束转向部件；

• 45°安装座，360°连续旋转；

• 用于安装厚度≥3.3mm的Ø1英寸光学元件；

• 背部通光孔径：Ø16.7mm；

安装座兼容安装厚度≥3.3mm的Ø1英寸光学元件 ，且提供360°连续旋转，通过2.5mm的扳手拧紧侧边的紧定，可锁定旋转位置

型号
规格
工程图
对比
单价
发货日期
购物车

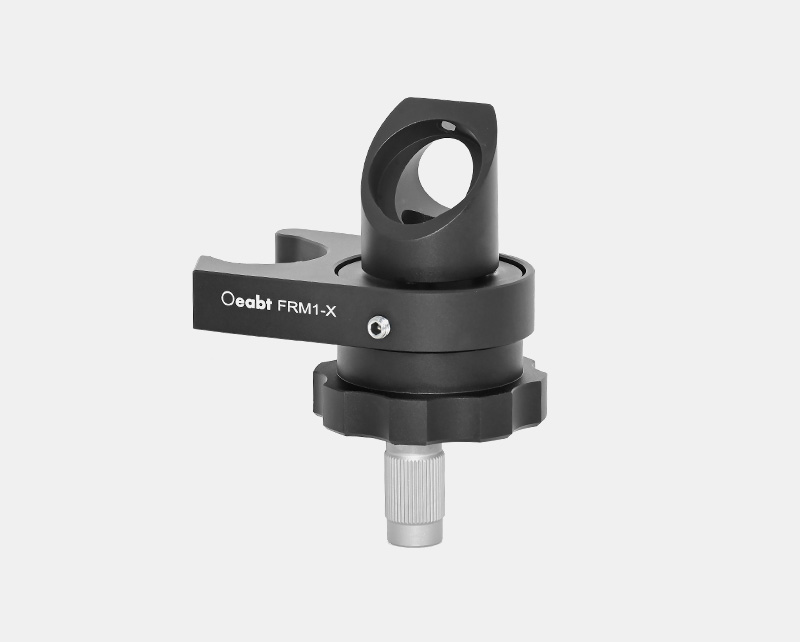

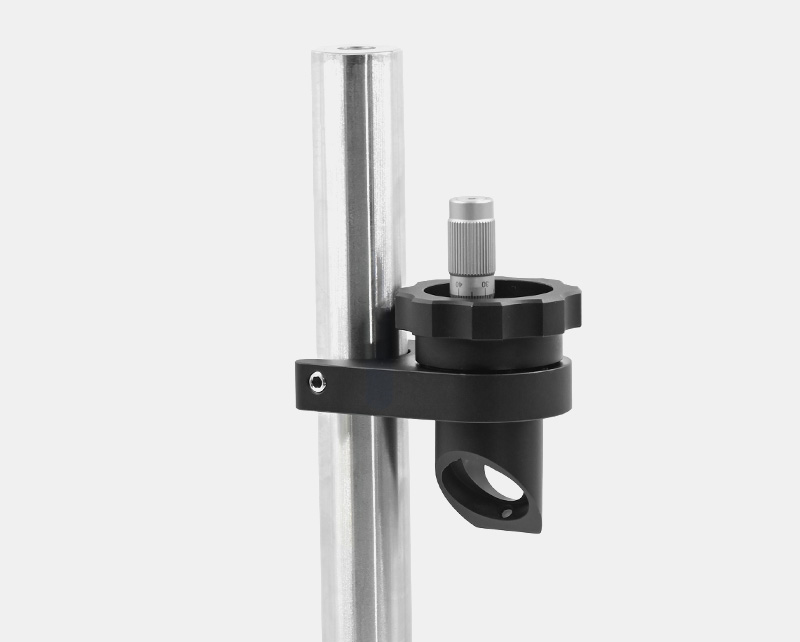

FRM1-X 光学爬高架组件【顶部安装座 】

• 俯仰旋转光束转向组件；

• 45°安装座，360°连续旋转；

• 千分尺提供±10°的仰俯调节，每转9.43mrad/rev；

• 用于安装厚度≥3.3mm的Ø1英寸光学元件；

• 背部通光孔径：Ø16.7mm；

安装座兼容安装厚度≥3.3mm的Ø1英寸光学元件，且提供360°连续旋转，通过2.5mm的扳手拧紧侧边的紧定，可锁定旋转位置。FRM1-X的千分尺还可提供±10°的仰俯调节，调节分辨率为9.43mrad/rev。

型号
规格
工程图
对比
单价
发货日期
购物车
