低漂移系列
Low drift series

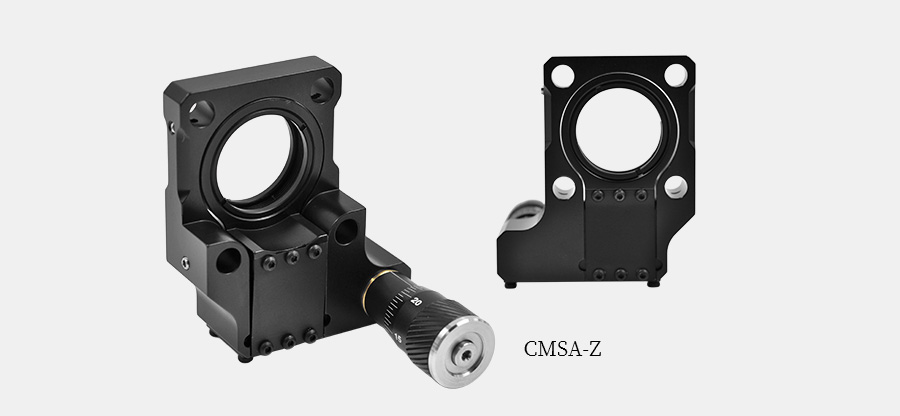

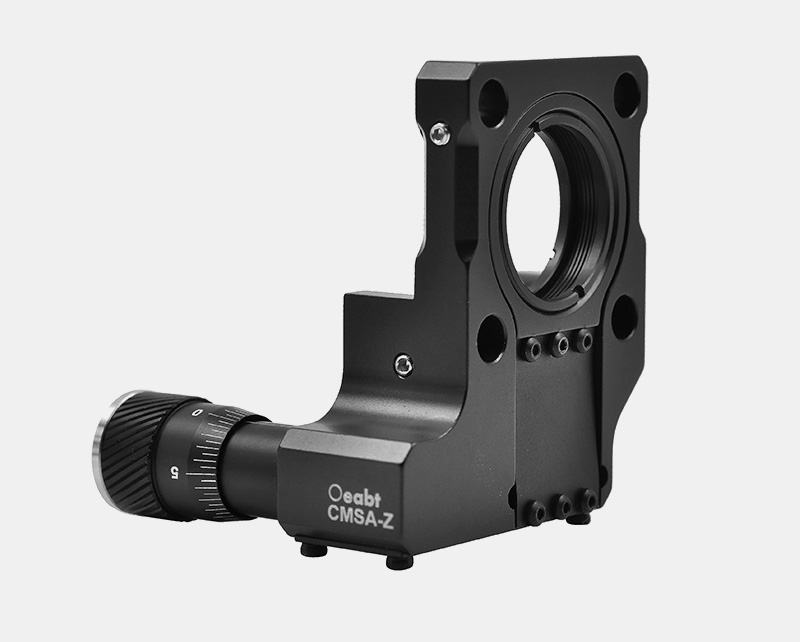

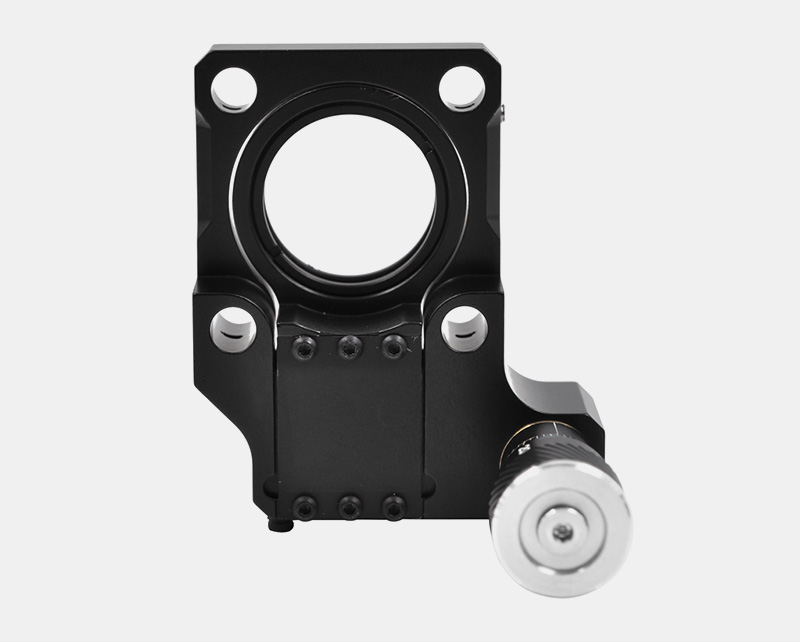

• 可安装最大厚度0.28英寸（7.1mm）Ø1英寸光学元件；
• 最大可调行程1.2mm，带标尺精密测微驱动器平移以5µm为分度,一圈0.25mm；

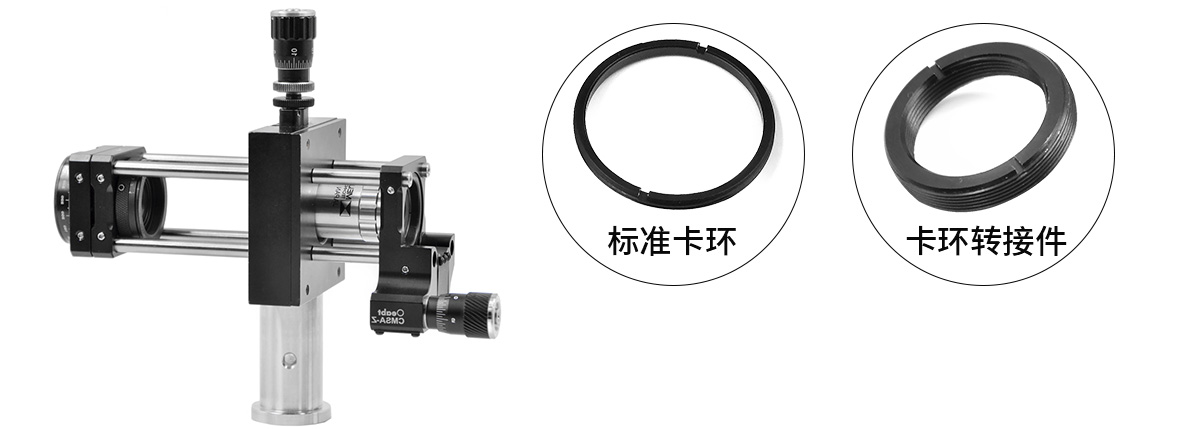

• 安装孔SM1螺纹(1.035"-40)兼容SM1螺纹透镜套管，附带1个SM1卡环；
• 采用SM1-RMS卡环转接件可安装物镜；

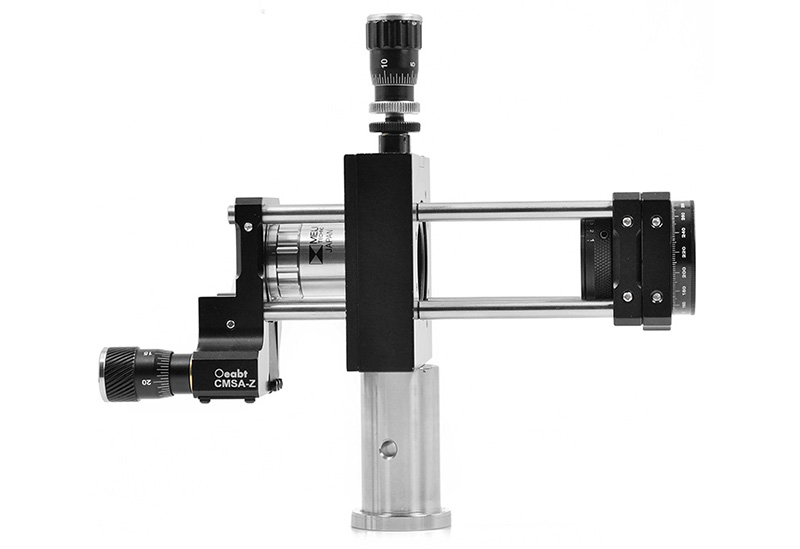

• 平移安装座在30mm笼式系统内提供可重复的Z轴行程；

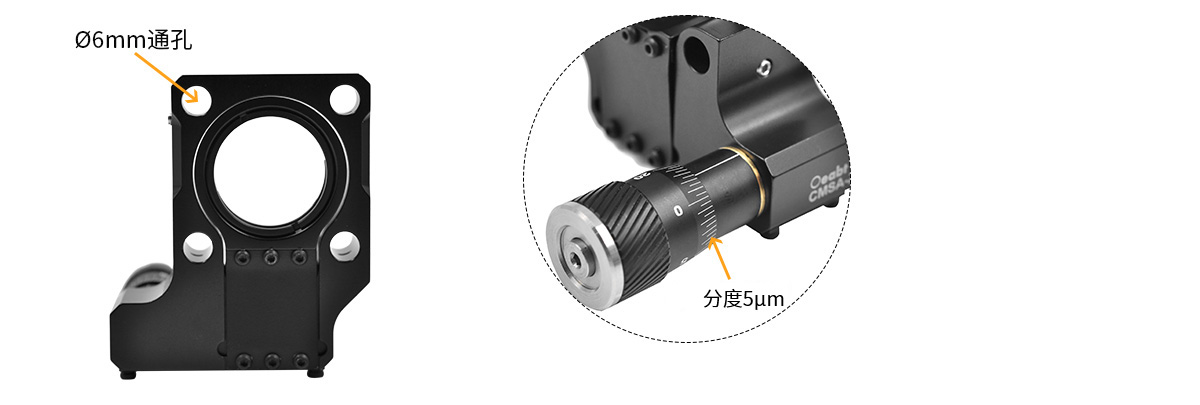

（1）带标尺致动器旋钮以5µm为分度，一圈行程0.25mm；附带1个SM1卡环,Ø6mm通孔兼容PCM系列笼杆；

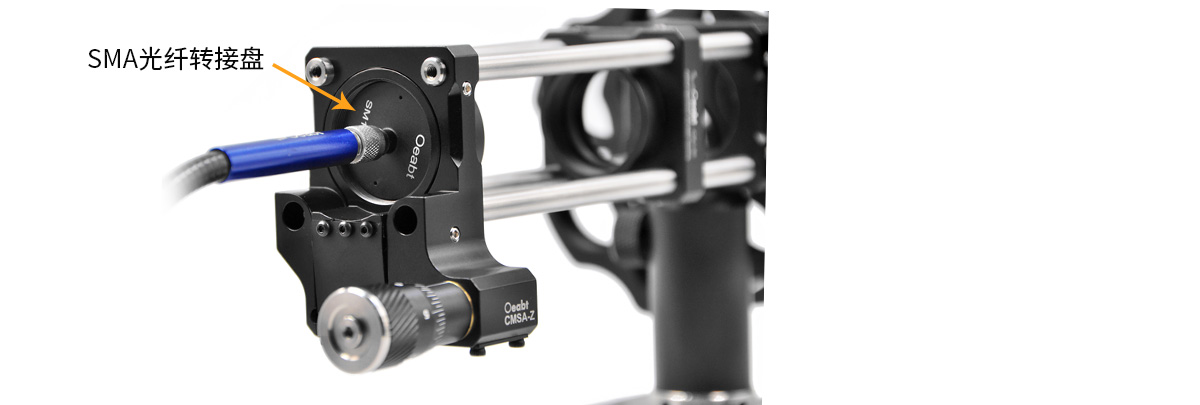

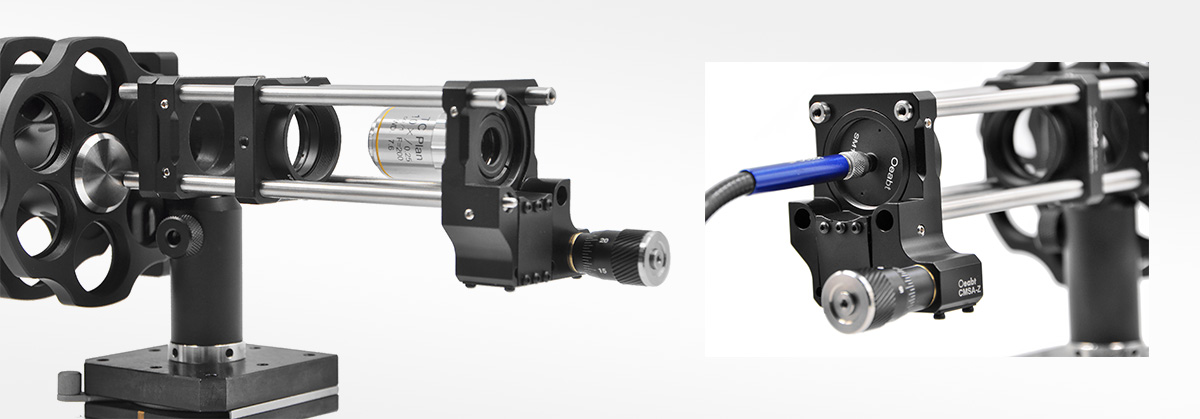

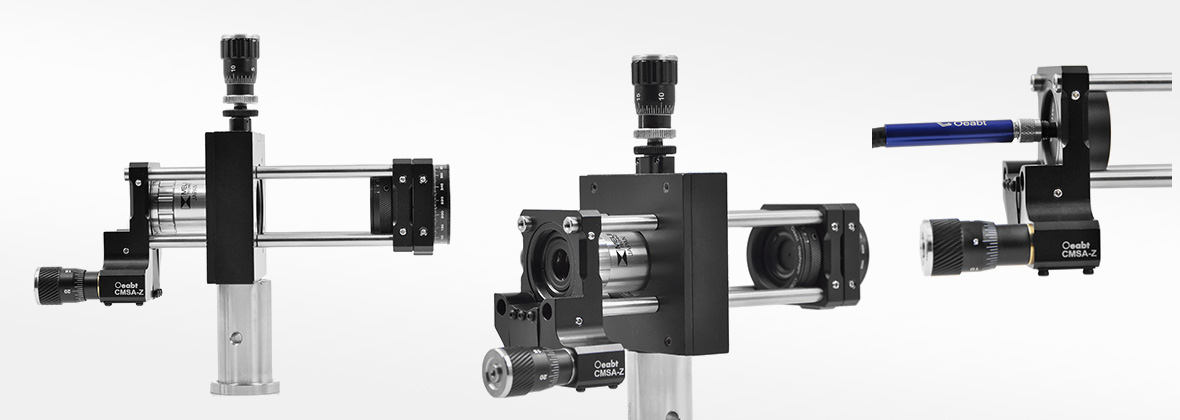

（2） CMSA-Z安装座可应用于空间滤波系统中系统中，光纤安装采用SMA光纤转接圆盘安装， CMSA-Z在应用中可以平移补偿对焦误差，或者用于需要沿光轴精密调节的应用；
（3）带SM1螺纹孔使得更厚的光学元件可以利用SM1透镜套管安装到CMSA-Z平移架；
1.安装方式：
Z轴平移安装座，可沿光轴精密定位光学组件。这些安装座可以直接安装Ø1英寸(25.4 mm)光学元件，或者安装在带SM1(1.035"-40)外螺纹的透镜套管中的光学元件。
• 可安装最大厚度7.1mmØ1英寸光学元件；
• 最大可调行程1.2mm带标尺精密测微驱动器平移以5µm为分度，一圈0.25mm；
• 安装孔SM1螺纹(1.035"-40)兼容SM1螺纹透镜套管，附带1个SM1卡环；
• 采用CSK2卡环转接件可安装物镜；
• 平移安装座在30mm笼式系统内提供可重复的Z轴行程；

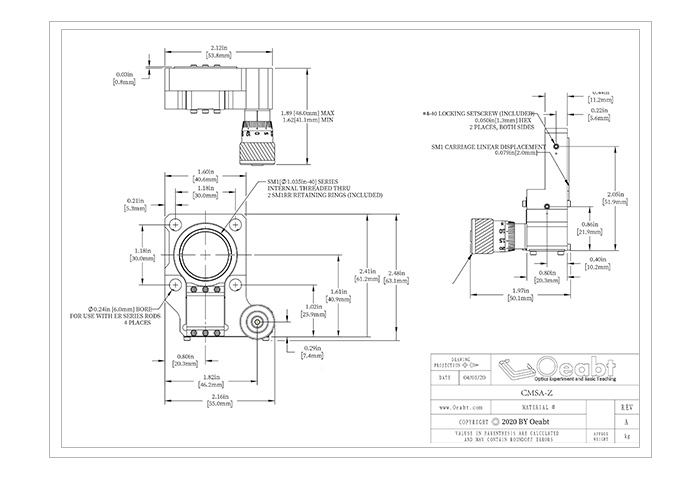

工程图下载
