产品说明

• 兼容30mm笼式系统；

• 可快速旋转转轮可以切换滤光片；

• 滤光片轮槽口带有SM1（1.035”-40）螺纹，附带CSK3卡环；

• SM1（1.035”-40）内螺纹端口，兼容透镜套管；

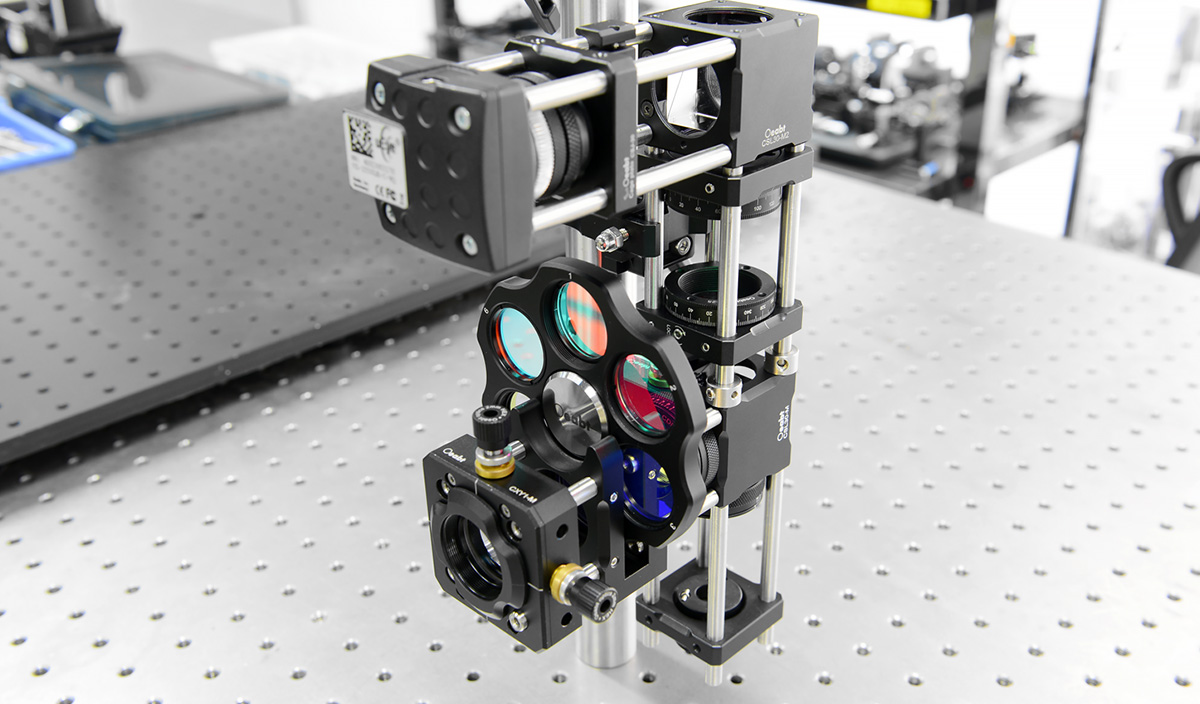

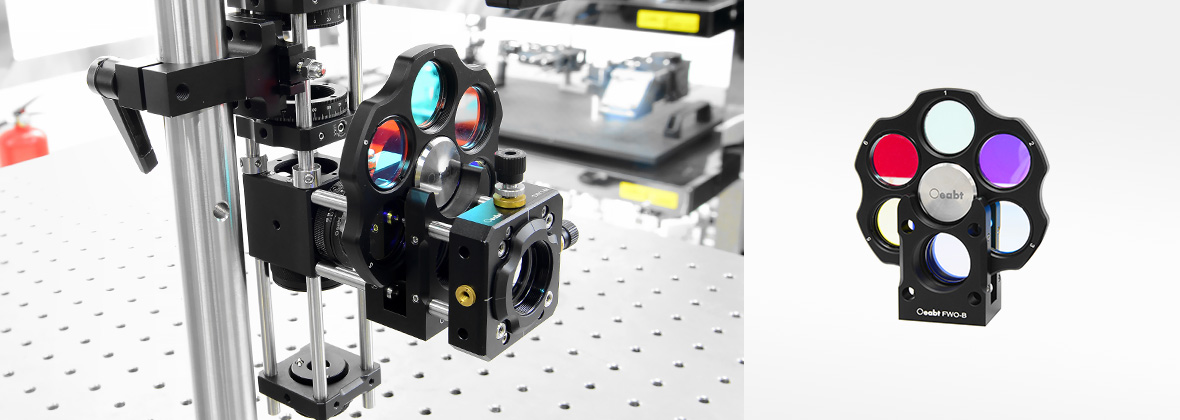

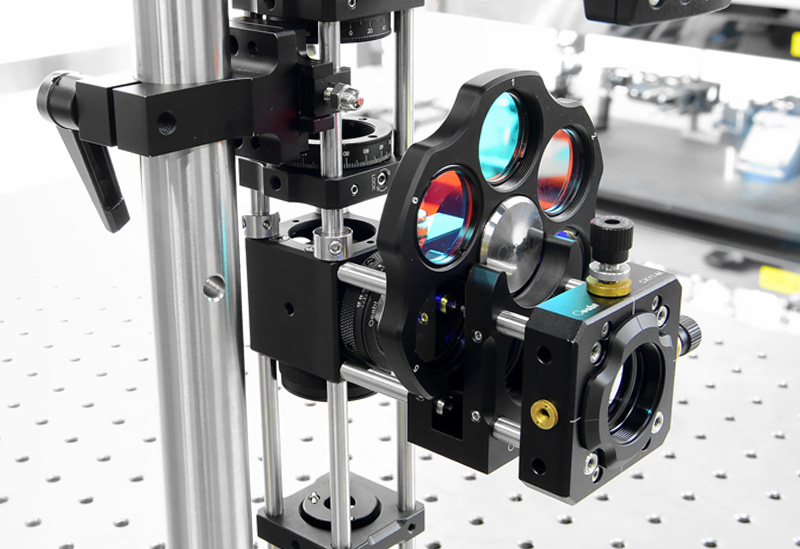

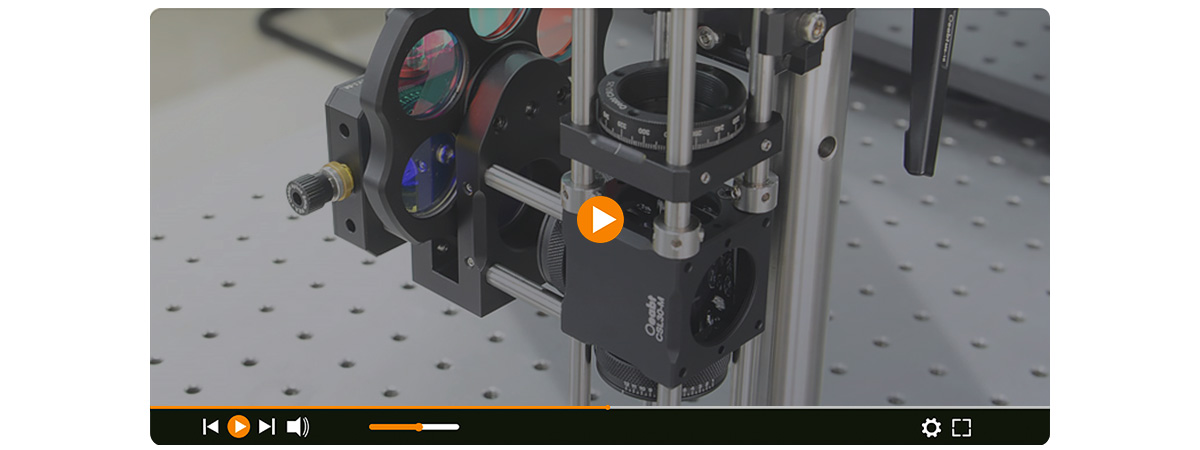

FWO-B滤光片转轮兼容30mm同轴系统，具有六个带SM1螺纹的滤光片架，主体上固定的输入和输出端口也有SM1螺纹，用于兼容我们的Ø1英寸透镜套筒。并将滤光片中心对准笼式系统。

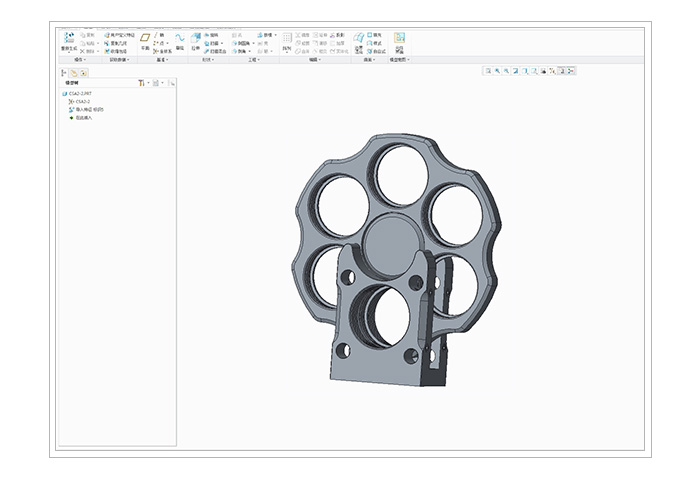

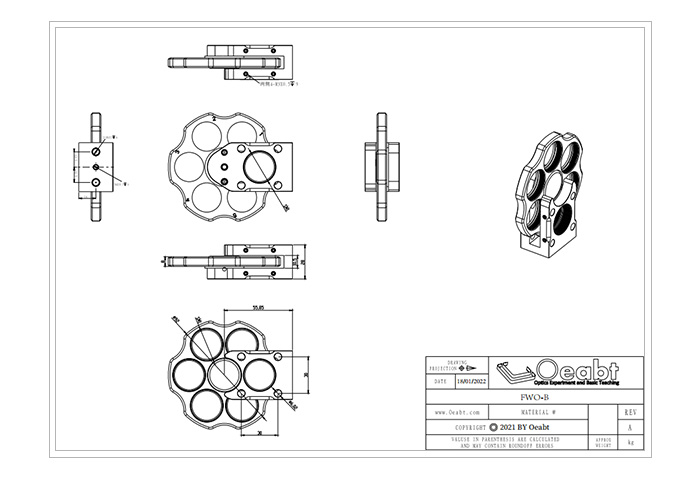

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

☑产品描述

（1）FWO-B滤光片转轮兼容30mm同轴系统，具有六个带SM1螺纹的滤光片架，滤光片轮通过内部小钢珠机械卡口定位，并将滤光片中心对准笼式系统。可安装Ø1英寸最厚4.5mm的光学元件，利用附带的卡环固定镜片。

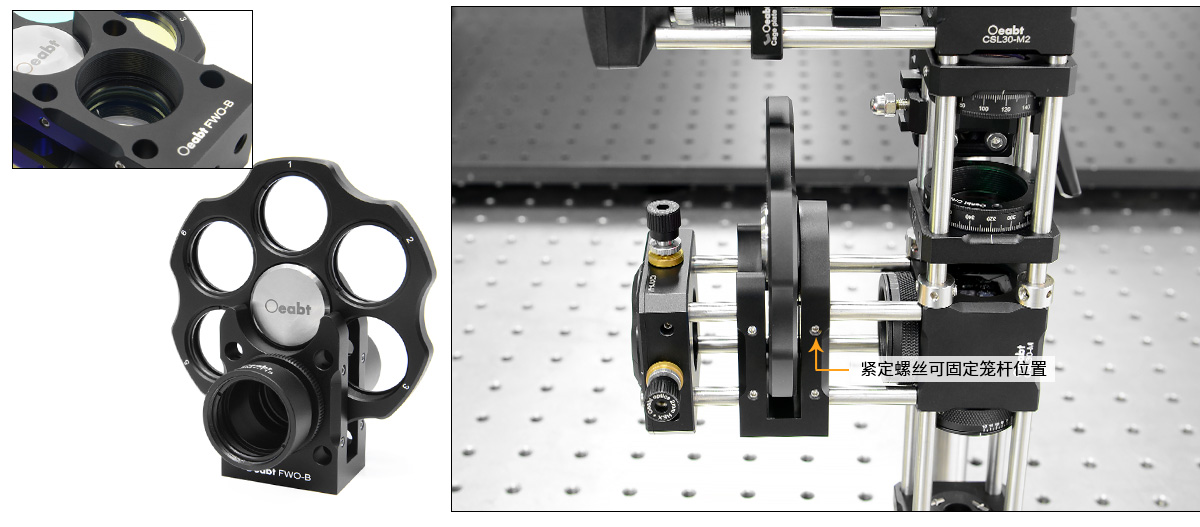

（2）主体上固定的输入和输出端口也有SM1螺纹，用于兼容我们的Ø1英寸透镜套筒。笼杆通孔侧边有紧定螺丝，通过1.6mm六角扳手可以固定笼杆位置。（请注意，通孔不能通过笼式支杆，因为会被滤光轮阻塞。）

（3）底部具有M4和M6螺孔，便于兼容安装光机械件。

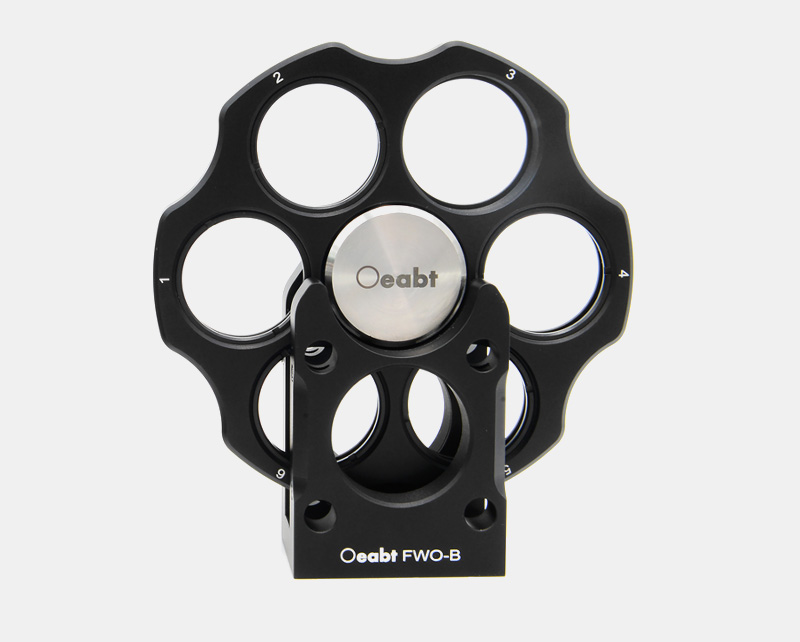

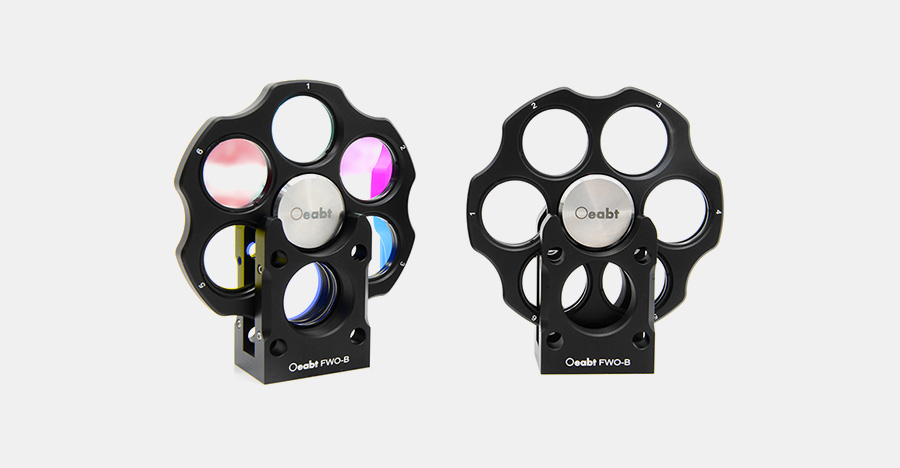

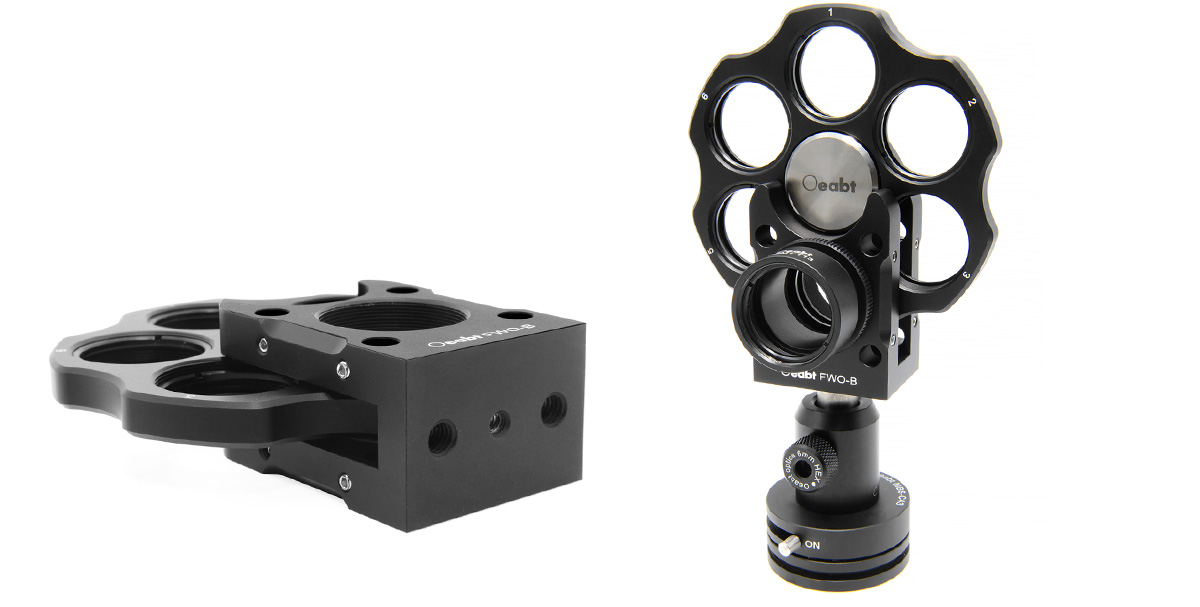

FWO-B 30mm滤光片转轮

• 可快速旋转转轮可以切换滤光片；

• 滤光片轮槽口带有SM1（1.035”-40）螺纹，附带CSK3卡环；

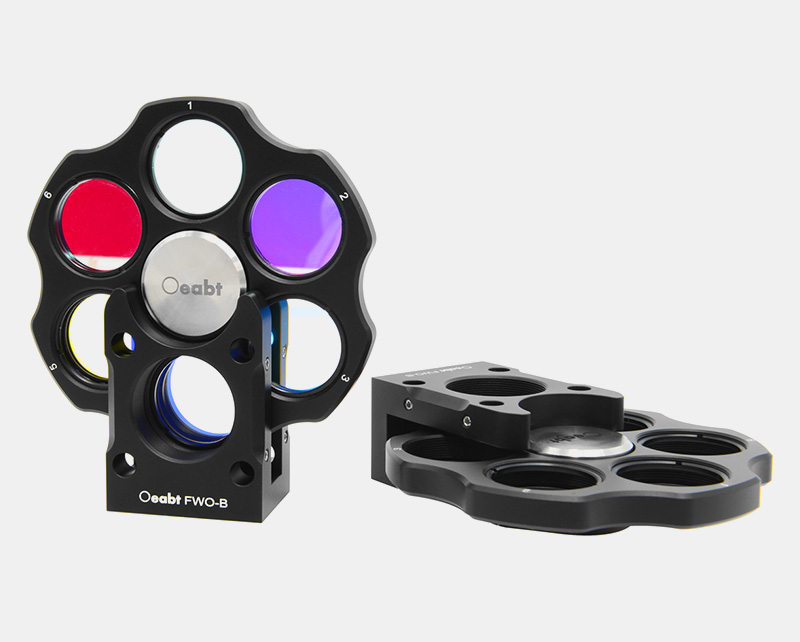

• 可安装最多6个Ø1英寸，最大厚度为4.5mm的光学元件；

• SM1（1.035”-40）内螺纹端口，兼容透镜套管；

• 兼容30mm笼式系统；

• 底部的M4/M6螺孔可安装接杆；

滤光片转轮可快速旋转转轮可以切换滤光片，通过内部小钢珠机械卡口定位，并将滤光片中心对准笼式系统。可安装Ø1英寸最厚4.5mm的光学元件。
