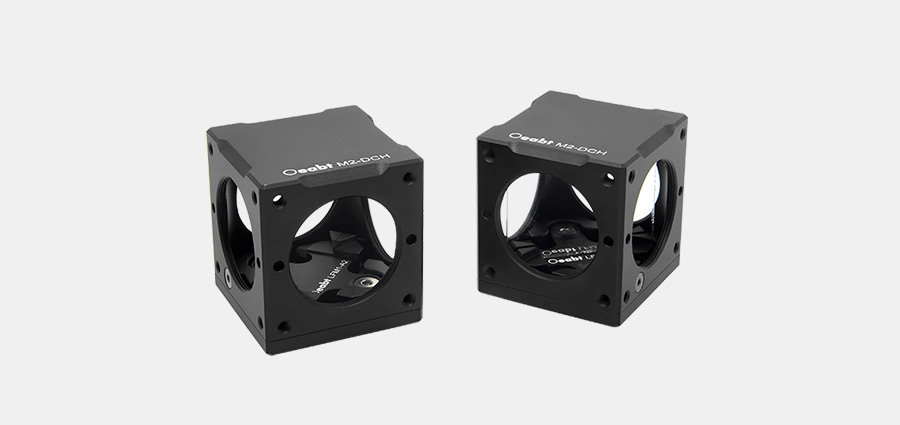

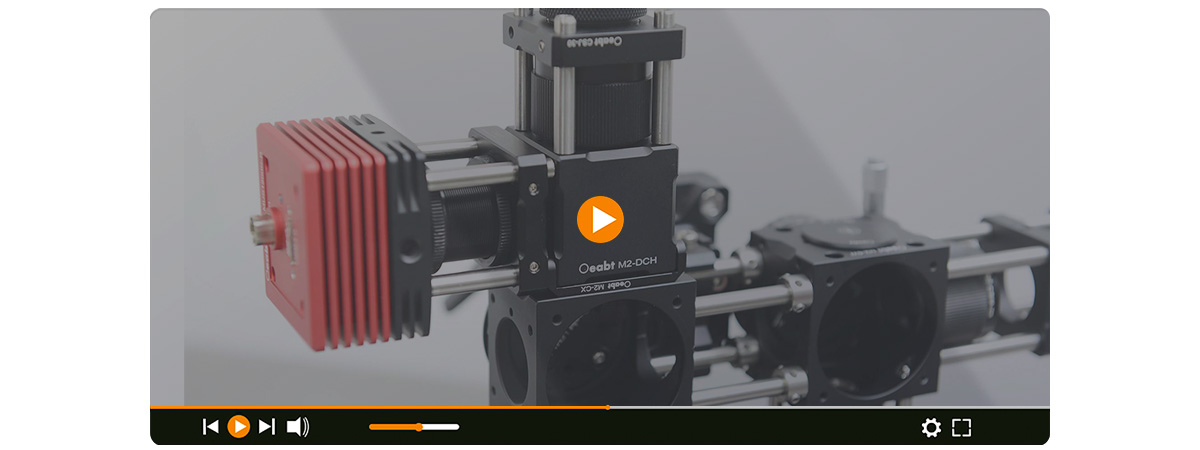

基座光学科技有限公司_M2-DCH 30mm矩形二向色片立方体

参数规格技术说明组装应用举例工程图下载 3D模型下载

产品说明

• 安装最厚为3mm的矩形二向色滤光片或其它元件；

• SM1（1.035”-40）中心螺纹孔；

• 兼容30mm笼式系统；

• 搭配立方体连接件,可将两个及以上的笼式立方连接；

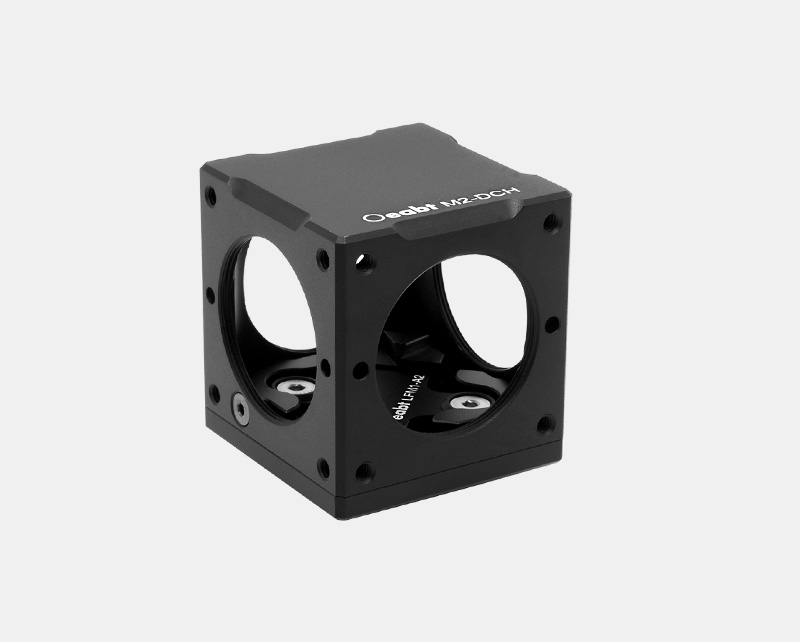

二向色滤光片立方体可以通过内夹具安装最厚为3mm的矩形元件，比如二向色反射镜、分束镜、反射镜或偏振带通滤光片。相较于M2-W系列笼式立方体降低了笼式组件之间的距离，尺寸更为紧凑。

型号	M2-DCH
规格	38.238.240.9mm
夹持范围	25-36mm宽、26mm高和3mm厚的光学元件
中心孔径	SM1（1.035”-40）内螺纹
螺纹间距	4-40螺纹，间距30*30mm
重量	51.6g
材质	7075铝合金

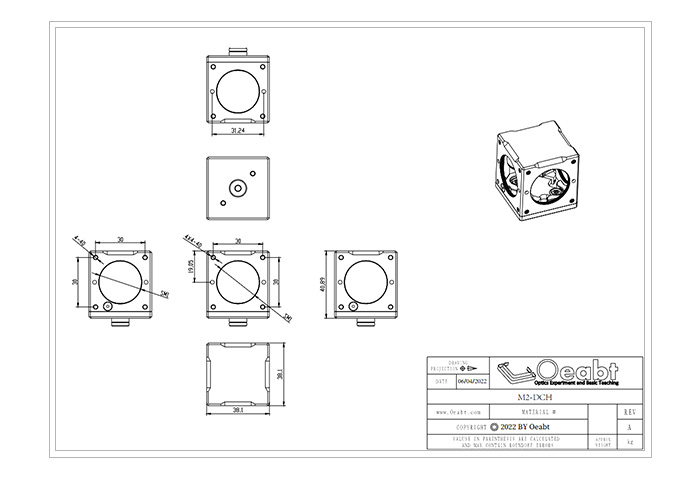

示意图

通用参数

☑光学知识点

- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号, 但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS，美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小，螺距一样为每英寸40牙。具体尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2则表示1和2英寸】

系列	类型	螺纹(in)	公称直径(mm)	小径(mm)	中径(mm)	大径(mm)
SM05	内	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	内	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05	26.19±0.06
SM2	内	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

☑产品描述

（1）二向色滤光片立方体可以通过LFM1-A2内夹具安装25-36mm宽、26mm高和3mm厚的矩形光学元件，比如二向色反射镜、分束镜、反射镜或偏振带通滤光片。相较于M2-W系列笼式立方体降低了笼式组件之间的距离，尺寸更为紧凑。

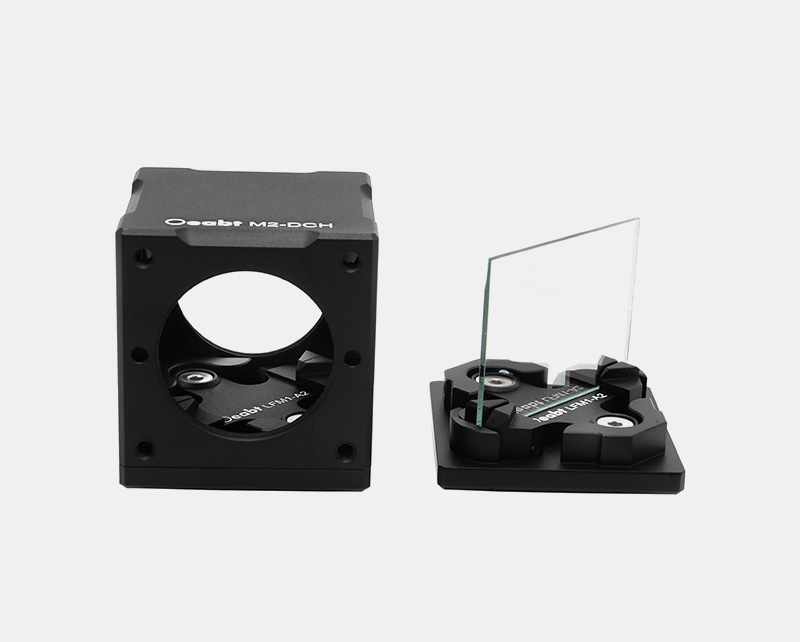

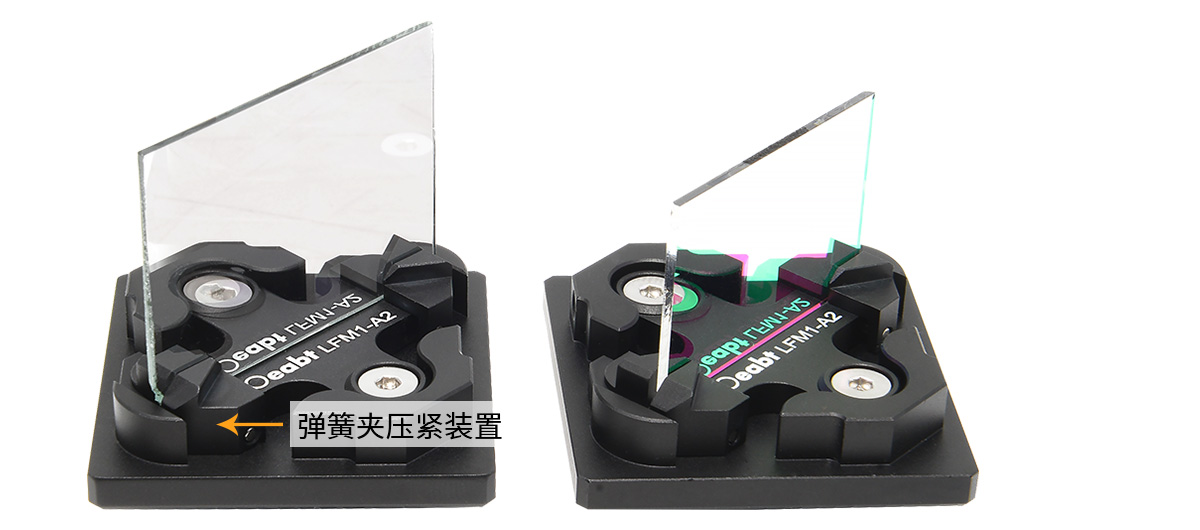

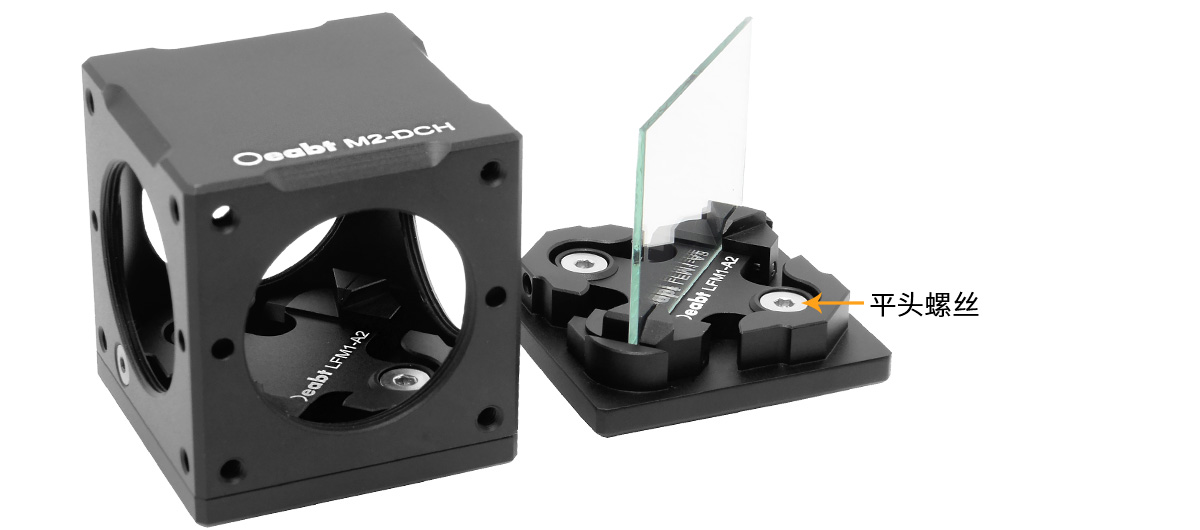

（2）立方体底座包含一个LFM1-A2矩形内夹具，夹持好矩形镜片后，利用2个柱头螺丝固定到底座上，而底座和立方体外壳则利用2处平头螺孔连接。

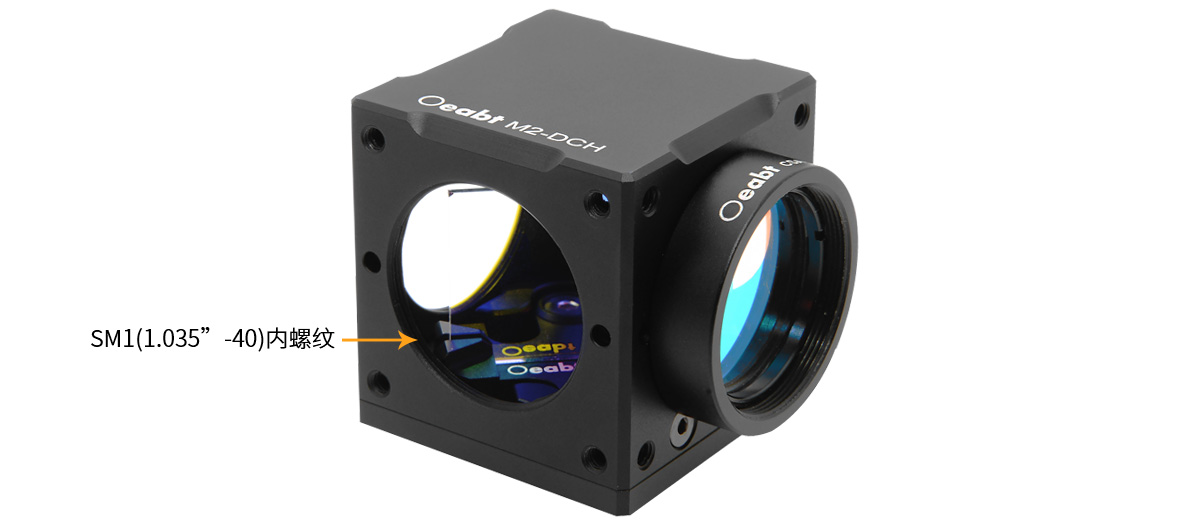

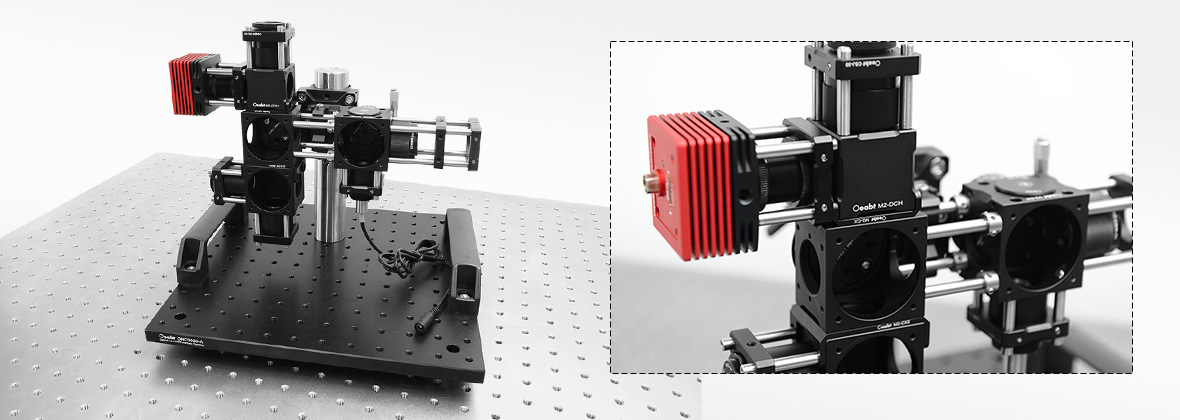

（3）立方体外壳具有4面SM1（1.035”-40）内螺纹，兼容SM1套筒或其它组件。发射和激发滤光片也可安装在短透镜套筒中，连上SM1螺纹端口，集成用于搭建完整的荧光成像滤光装置。

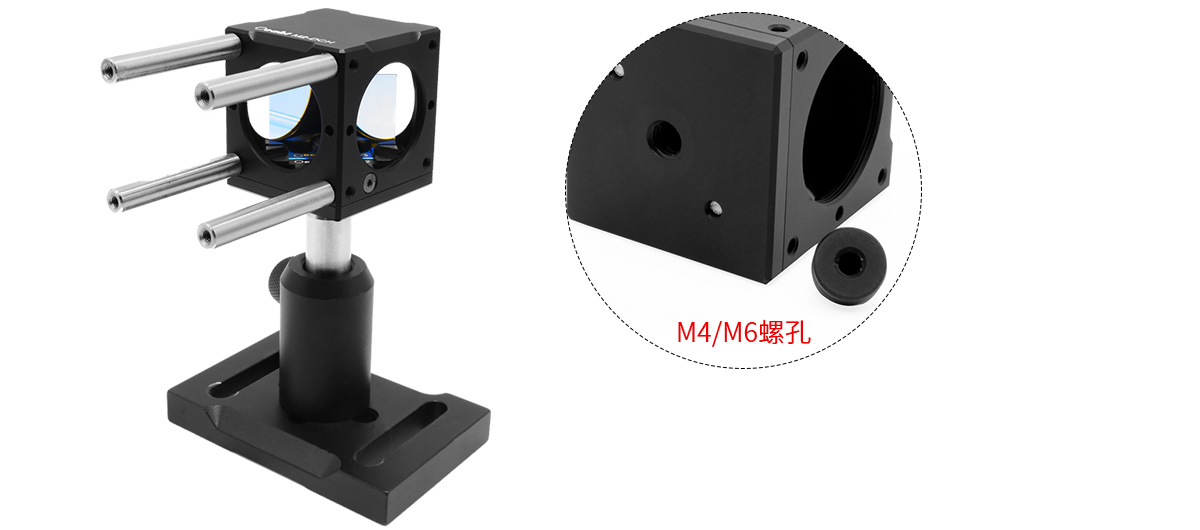

（4）方体每个面上都有四个4-40的螺孔，可利用PCM-S系列支杆连接集成到30mm笼式系统中。此外，亦可通过底部1个M4/M6螺孔安装接杆。

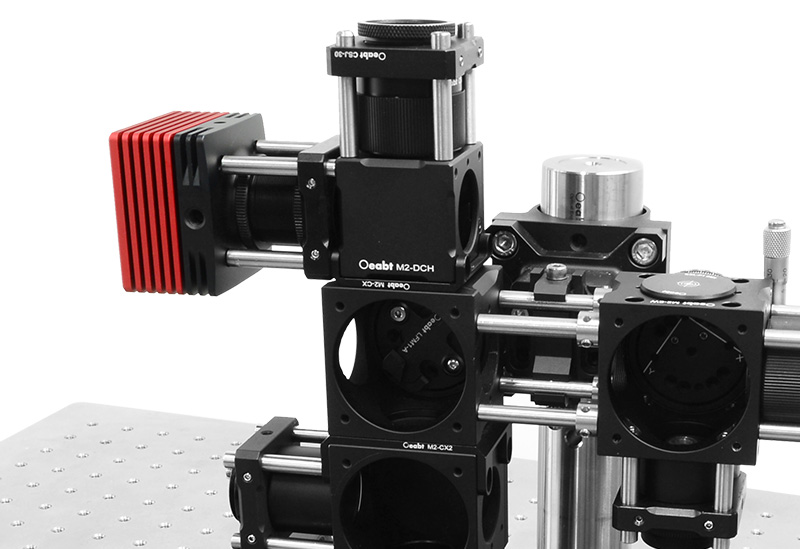

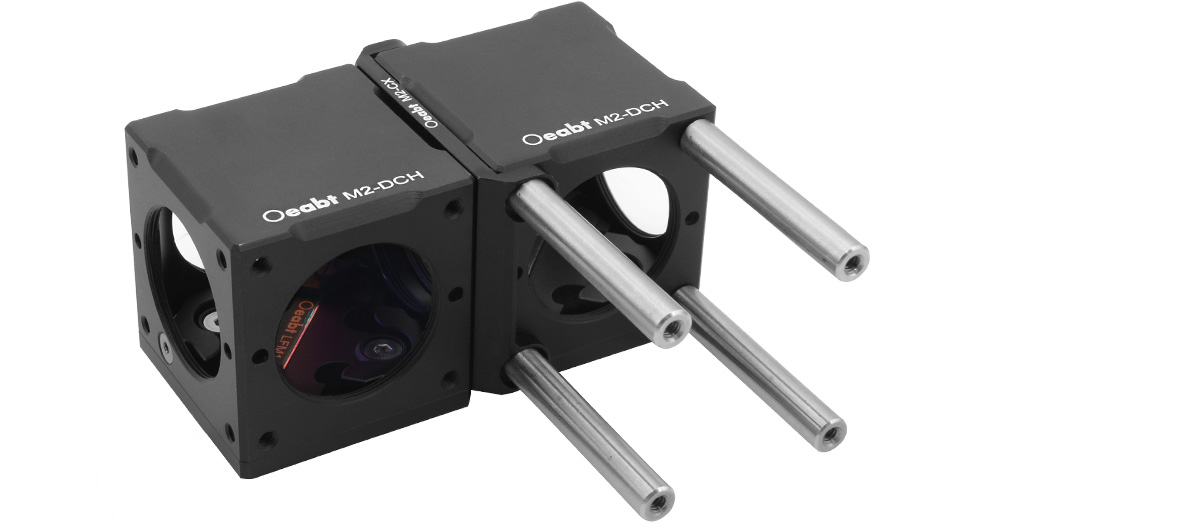

（5）搭配M2-CX笼式立方体连接件使用，可串联并排起两个及两个以上的笼式立方体。

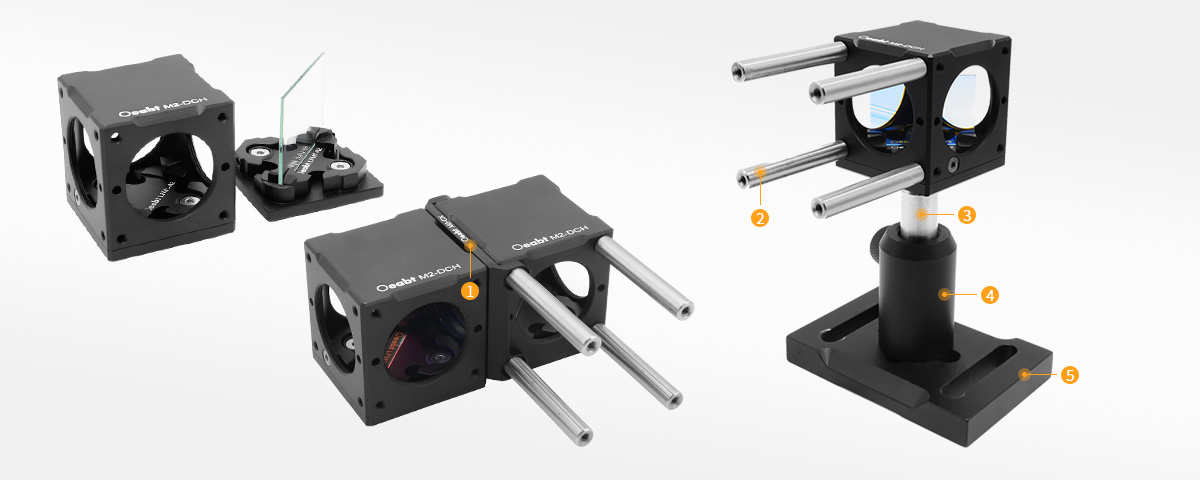

➊ M2-CX 立方体连接件点击购买 >

➋ PCM-S系列 Ø6mm笼式支杆点击购买 >

➌ PCA-S系列 Ø12mm不锈钢接杆点击购买 >

➍ CA-A系列接杆支架点击购买 >

➎ M-BASE 可调节底板底座点击购买 >

工程图下载

STP文件下载

M2-DCH 30mm笼式立方体

• 安装最厚为3mm的矩形二向色滤光片或其它元件；

• SM1（1.035”-40）中心螺纹孔；

• 兼容30mm笼式系统；

• 兼容PCM-S系列Ø6mm支杆；

• 搭配立方体连接件,可将两个及以上的笼式立方连接；

立方体底座包含一个LFM1-A2矩形内夹具，安装25-36mm宽、26mm高和3mm厚的矩形光学元件，比如二向色反射镜、分束镜、反射镜或偏振带通滤光片。夹持好矩形镜片后，利用2个柱头螺丝固定到底座上，而底座和立方体外壳则利用2处平头螺孔连接。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： M2-DCH

规格： 38.2*38.2*40.9mm

工程图：点击下载

对比：

单价：￥647

发货日期：当天

购物车：

M2-DCH 30mm笼式立方体

规格

38.2*38.2*40.9mm
材质

7075铝合金
重量

51.6g
中心孔径

SM1(1.035”-40)内螺纹
螺纹类型

M4/M6
产品描述

夹持范围: 25-36mm宽、26mm高和3mm厚的光学元件;
螺纹间距:4-40螺纹,间距30*30mm;

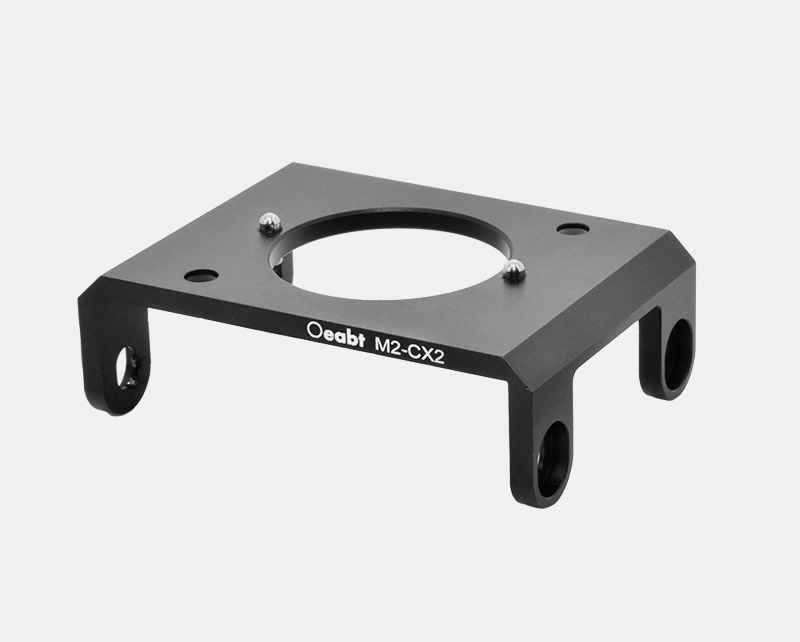

M2-CX 笼式立方体连接件

• M2-CX可并排连接两个笼式立方体；

• 兼容30mm笼式系统；

• 中心孔Ø26.3mm，兼容30mm笼式系统组件所需透射光孔径的通过；

• 附带4个4-40柱头螺纹，2个4-40平头螺丝；

M2-CX是一个笼式立方体连接件，可以将我们的CSL30-M2笼式立方体快速连接在一起，采用层叠式设计，可与任意个笼式立方体直接连接，为装配复杂的光机械提供灵活性。【对准销】请注意，由于连接件有对准销，因此请对准立方体表面SM1螺纹孔旁边的钻孔进行连接。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： M2-CX

规格： 44.2*37.9*11.4mm

工程图：点击下载

对比：

单价：￥170

发货日期：当天

购物车：

M2-CX 笼式立方体连接件

规格

44.2*37.9*11.4mm
材质

7075铝合金
重量

8.2g
中心孔径

SM1(1.035”-40)内螺纹
螺纹类型

/
产品描述

附带4个4-40柱头螺纹,2个4-40平头螺丝
