CSD-HLX 30mm笼式万向架

产品推荐

首页 > 产品中心 > 30mm笼式系统 > CSD-HLX 30mm笼式万向架
参数规格 技术说明 组装 应用举例 工程图下载 3D模型下载

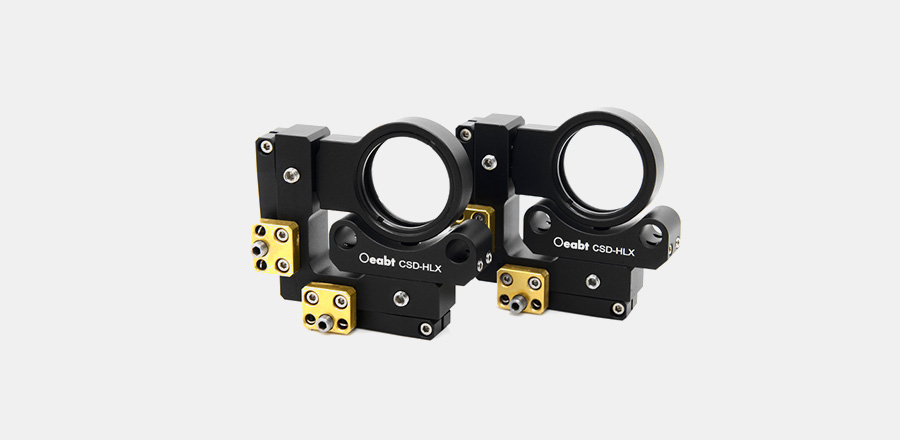

产品说明

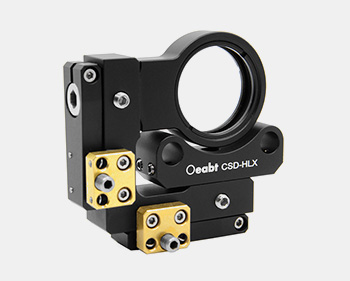

万向设计,围绕光学镜片中心真正的万向旋转;

可安装Ø1英寸,最厚为4.7mm的光学元件;

兼容30mm笼式系统;

360º旋转光学元件安装架;

应用系统中,光学元件架座可以旋转±30º;

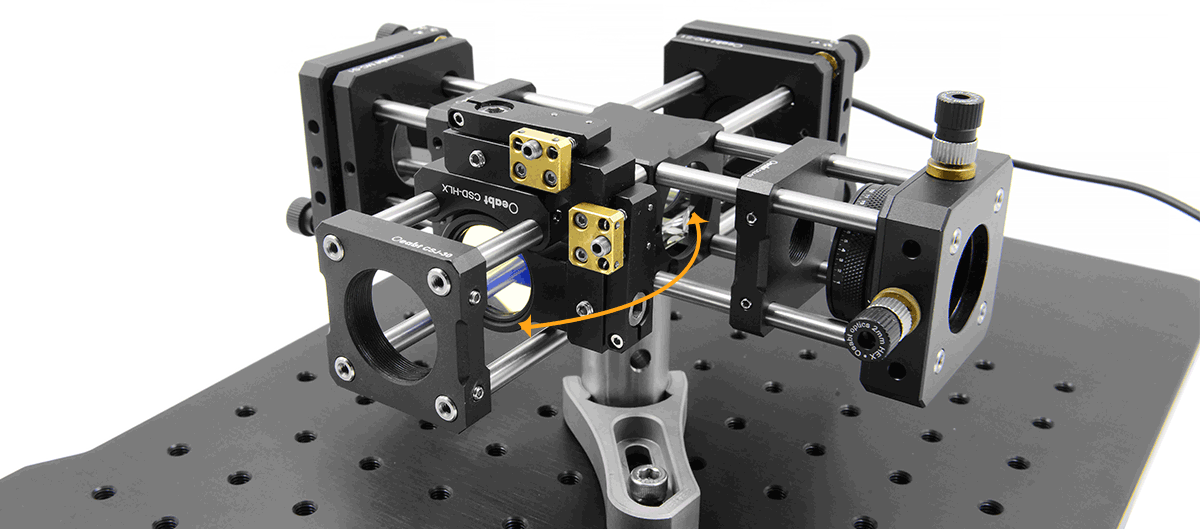

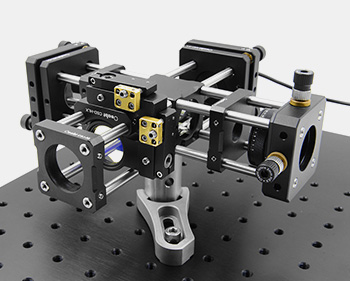

CSD-HLX是一款能够将光学元件围绕笼式组件中心的一个点自由旋转,实现真正的万向运动。
型号
CSD-HLX
规格
59.2*12.9*55.0mm
调节范围
360°粗调旋转;精调螺丝:100 TPI调节器,每转13mrad
中心孔径

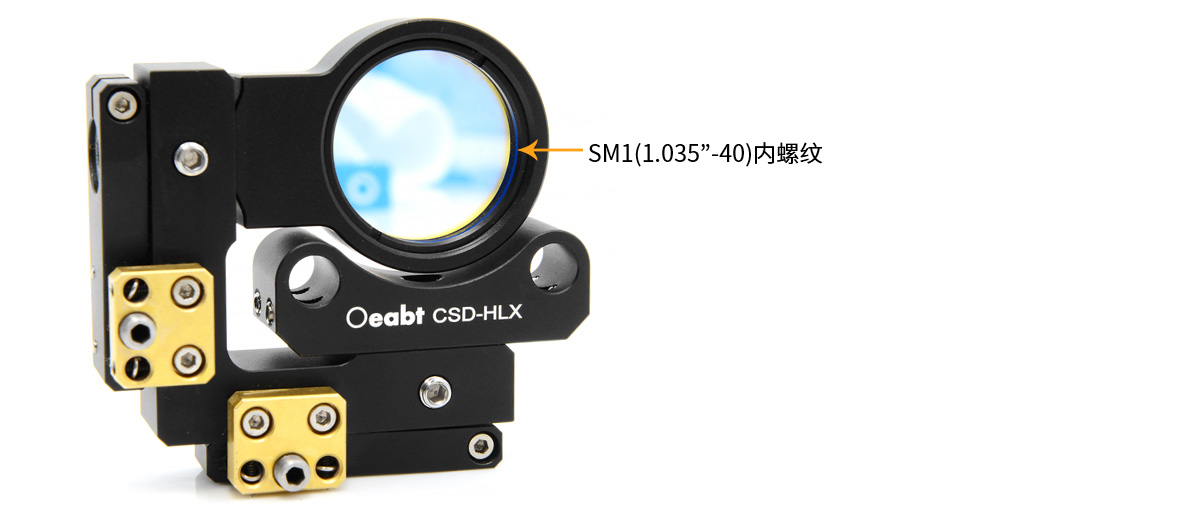

SM1(1.035"-40)内螺纹
通孔间距
Ø6mm,间距30*30mm
重量
72.3g
材质
7075铝合金

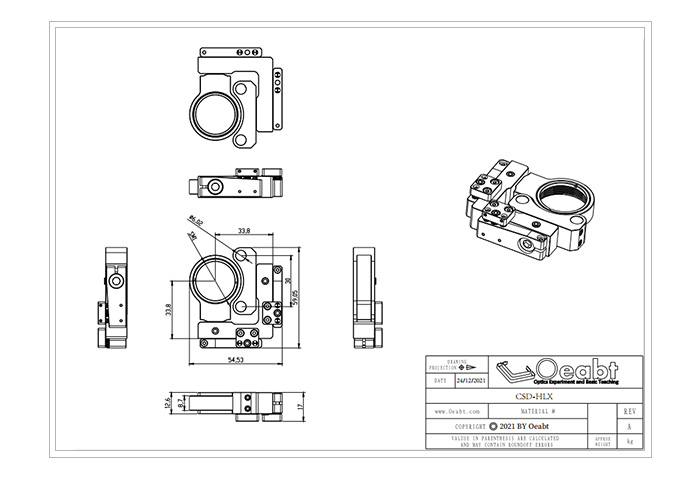

示意图
通用参数

☑光学知识点


- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS,美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小,螺距一样为每英寸40牙。具体尺寸如下:

【*SM05表示英寸的一半,而SM1和SM2则表示1和2英寸】

系列  类型
螺纹(in)
公称直径(mm)
小径(mm)
中径(mm)
大径(mm)
SM05
0.535-40
13.59
12.98±0.07
13.24±0.05
>13.59
SM05
0.535-40
13.59
<12.78 13.10±0.05
13.50±0.05
SM1
1.535-40
26.29
25.68±0.07
25.95±0.05
>26.29
SM1
1.535-40
26.29
<25.48
25.79±0.05
26.19±0.06
SM2
2.535-40
51.69
51.08±0.075
51.35±0.075
>51.69
SM2
2.535-40
51.69
<50.87
51.18±0.05
51.59±0.05

产品描述

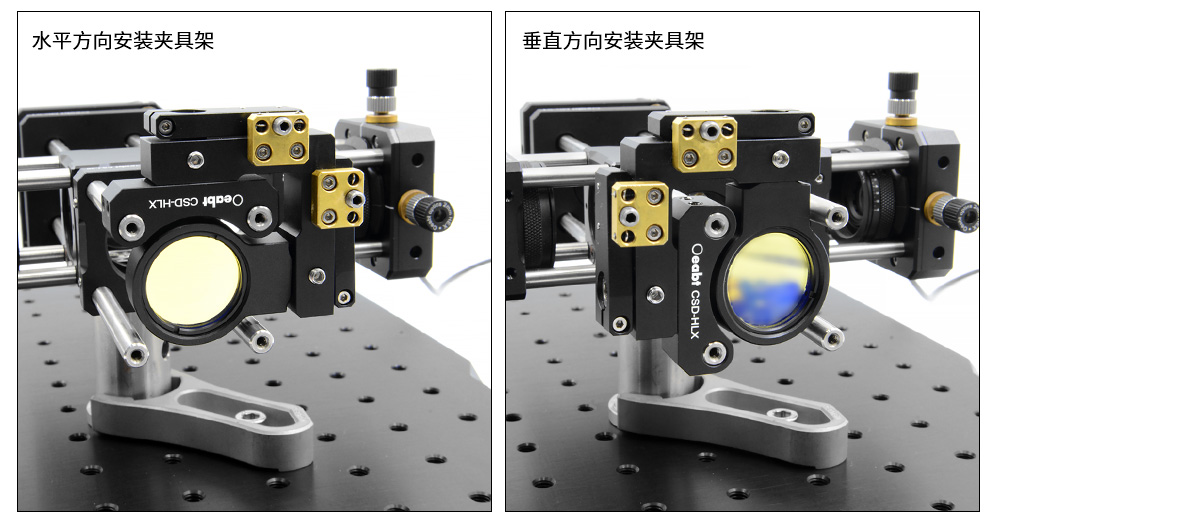

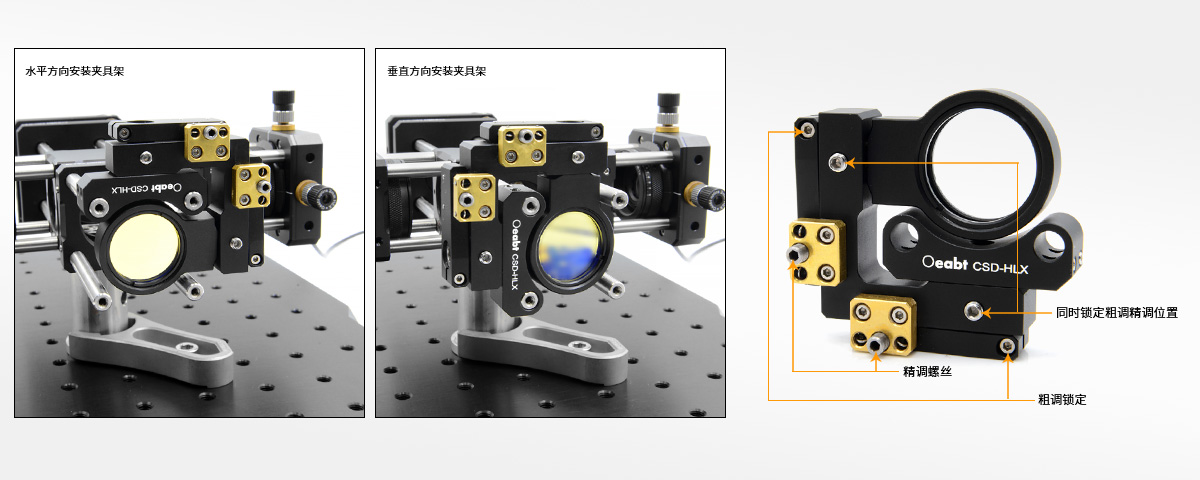

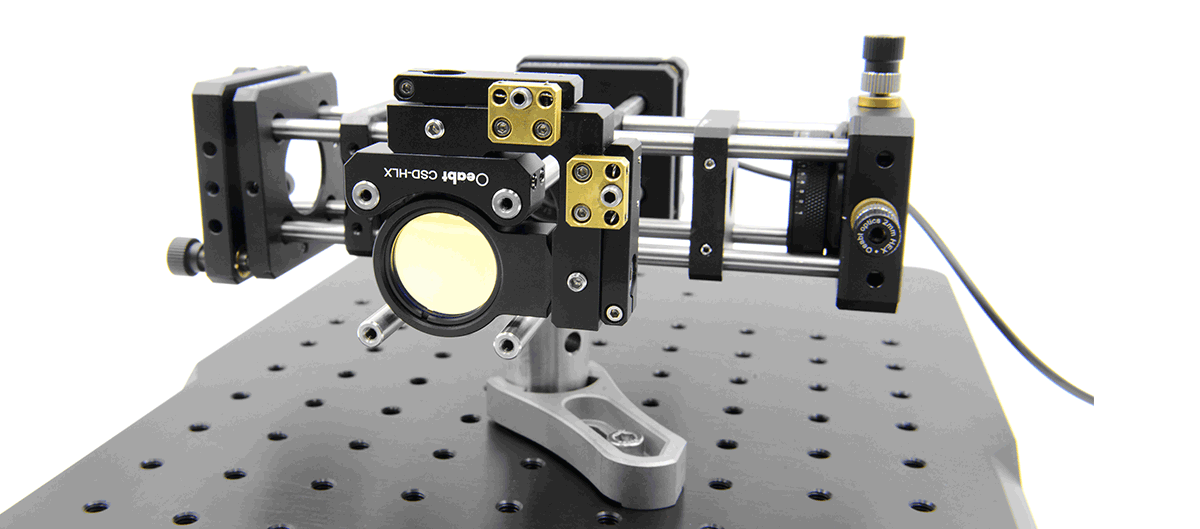

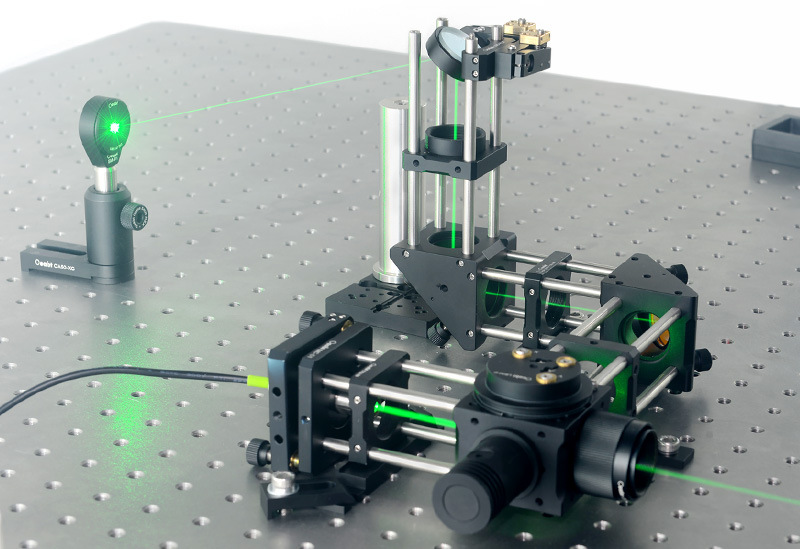

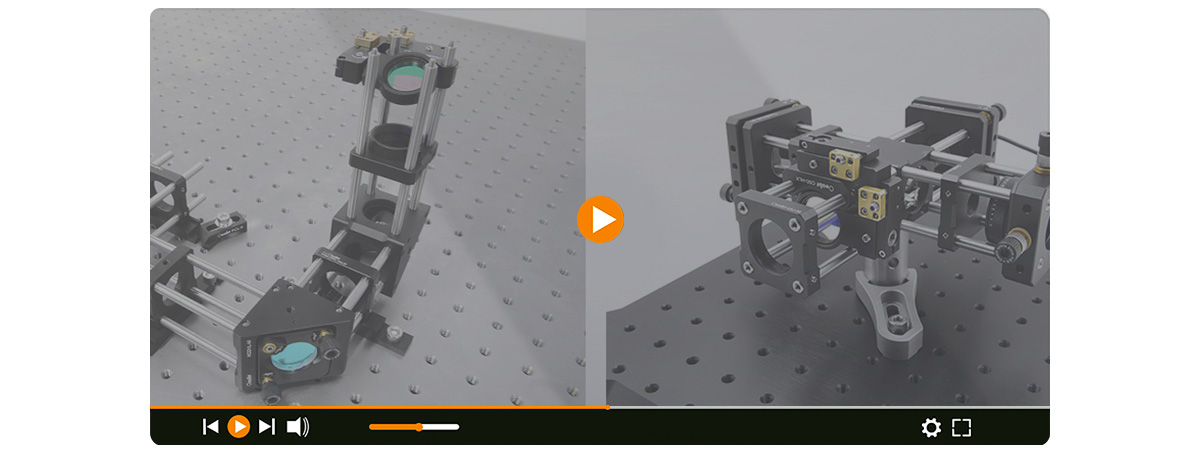

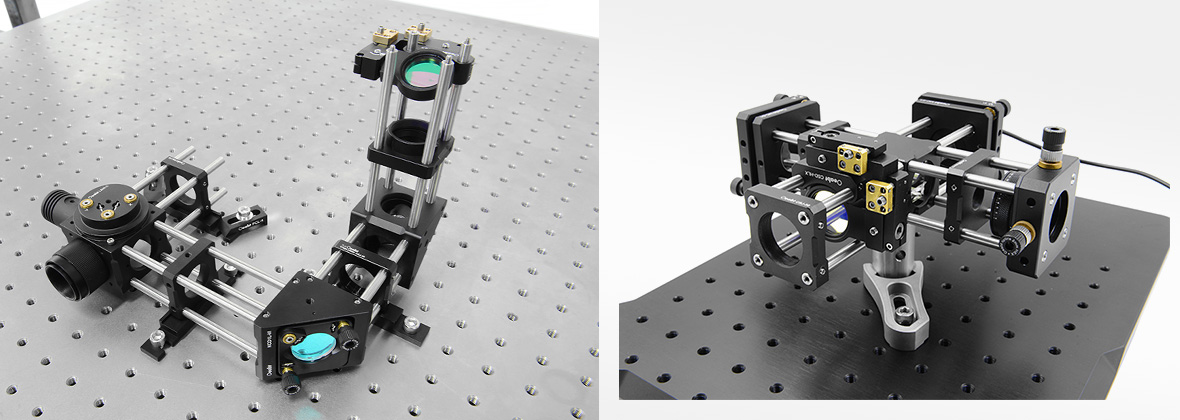

(1)CSD-HLX是一款能够将光学元件围绕笼式组件中心的一个点自由旋转,实现真正的万向运动。万向架上的夹具架两处通孔间距30*30mm,可利用Ø6mm支杆水平或垂直安装至30mm笼式系统上,通过侧边的紧定螺丝锁定万向架位置(使用1.5mm扳手)。



(2)光元件安装架兼容Ø1英寸最厚为4.7mm的镜片,光学元件通过附带的CSK3卡环固定在SM1(1.035"-40)中心螺纹区域。



(3)使用时,光元件安装架在粗略设定角度方向后,可通过2mm六角扳手对2处精调螺丝来调节(即2个100 TPI调节器,每转调节13mrad)进行一定的光斑偏移,使其精确对准。

第二个角度自由度通过旋转中间架座实现。这个架座连接光学元件安装架与笼式组件,能够自由旋转±30º。



(4)锁定机制

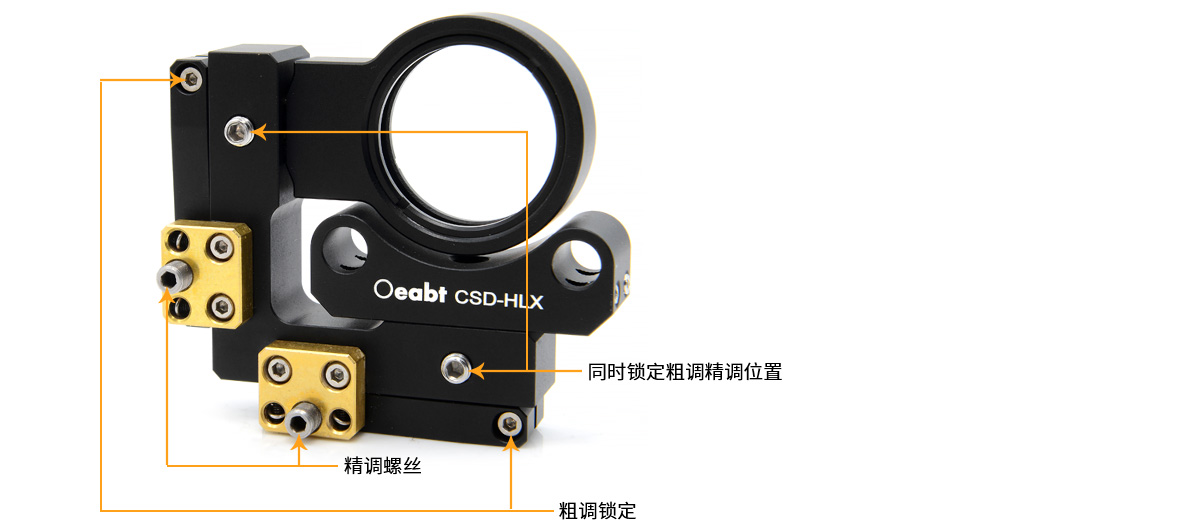

紧定螺丝松弛状态下,可分别手动360旋转粗调,和2处调节螺丝的精调(利用1.5mm扳手)。利用2mm扳手可锁定粗调精调,完全固定位置。只调节精调,需锁定1.5mm紧定螺孔。
