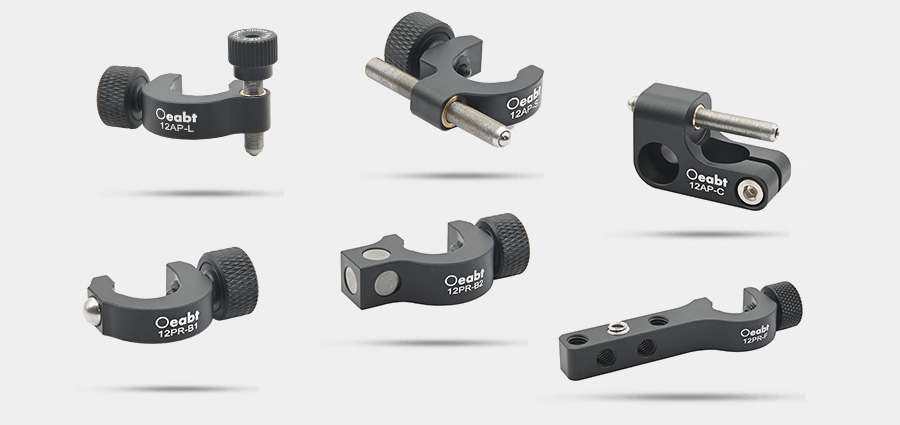

产品说明

• 兼容Ø12mmm或12.7mm接杆系列；

• 通过M4.5*0.2调节器进行位置控制；

• 使用2mm六角扳手精细调节定位；

• 提供中心、侧装、纵向等多种驱动安装方式；

• 旋钮可锁定套环设计，有限空间可更替紧定螺丝来限位；

可调定位器可以单独使用或结合使用，以进行快速定位和调节。简单且模块化的设计非常适用于空间受限系统。

调节器类型	M4.5*0.2
负载能力	3.3lbs(1.5kg)
兼容安装	兼容Ø12mmm或12.7mm接杆
材质	7075铝合金

型号	12AP-C	12AP-L	12AP-S
规格	47.622.015.2mm	42.020.127.5mm	45.224.114.6mm
驱动行程	23.6mm	10mm	28.4mm
安装驱动	中心驱动	纵向驱动	侧装驱动
重量	14.4g	14.5g	18.4g

型号	12PR-B1 固定挡块
规格	35.820.114.6mm
兼容安装	兼容Ø12mmm或12.7mm接杆
重量	8.9g

型号	12PR-B2 接触块
规格	42.420.111.6mm
兼容安装	兼容Ø12mmm或12.7mm接杆
重量	13.0g

型号	12PR-F
规格	74.520.114.6mm
兼容安装	兼容Ø12mmm或12.7mm接杆
螺孔类型	M6*5处
重量	20.4g

示意图

通用参数

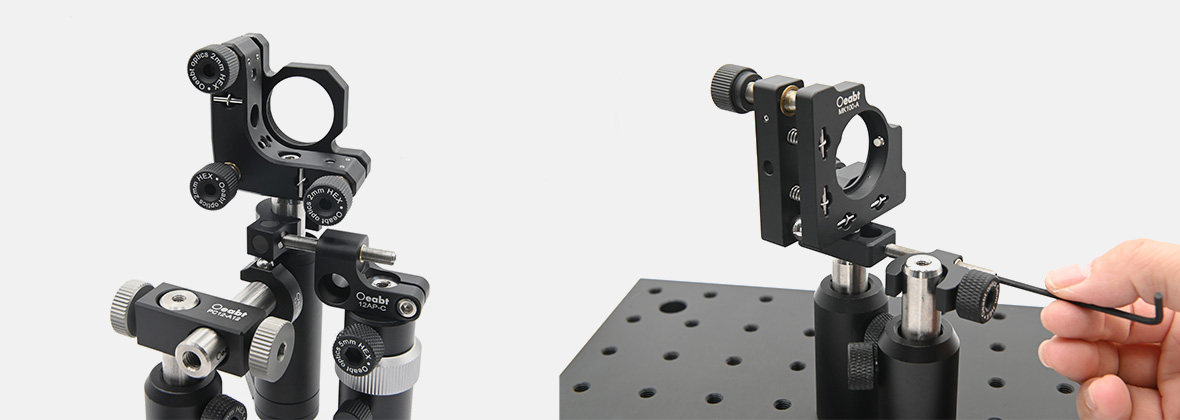

（1）调节器和固定或弹簧式挡块的结合可实现精细调节，从而小心操纵安装座。它们同样足够小型，可添加到成品装置中，不需要像添加大型位移台或安装座一样重新设计光学装置的排布。

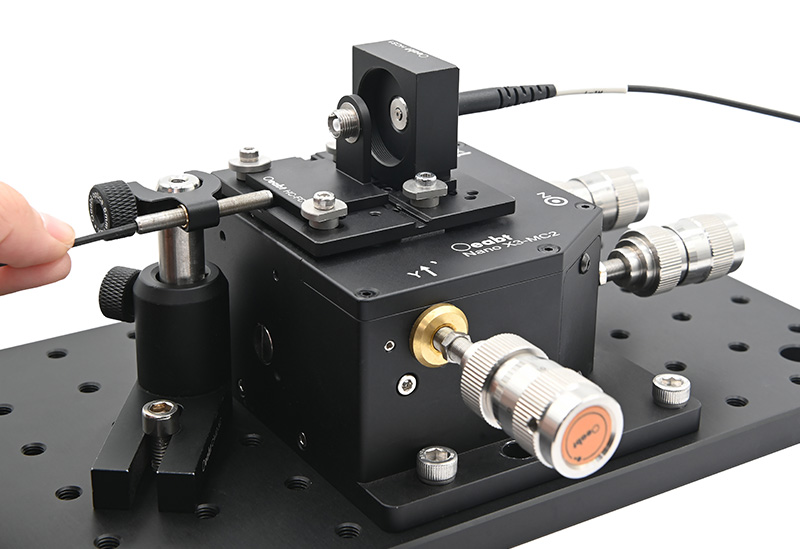

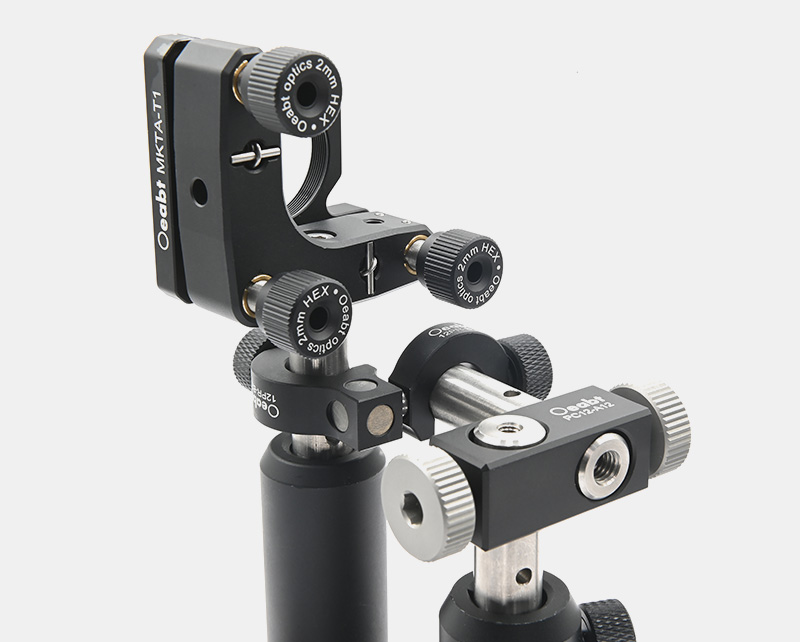

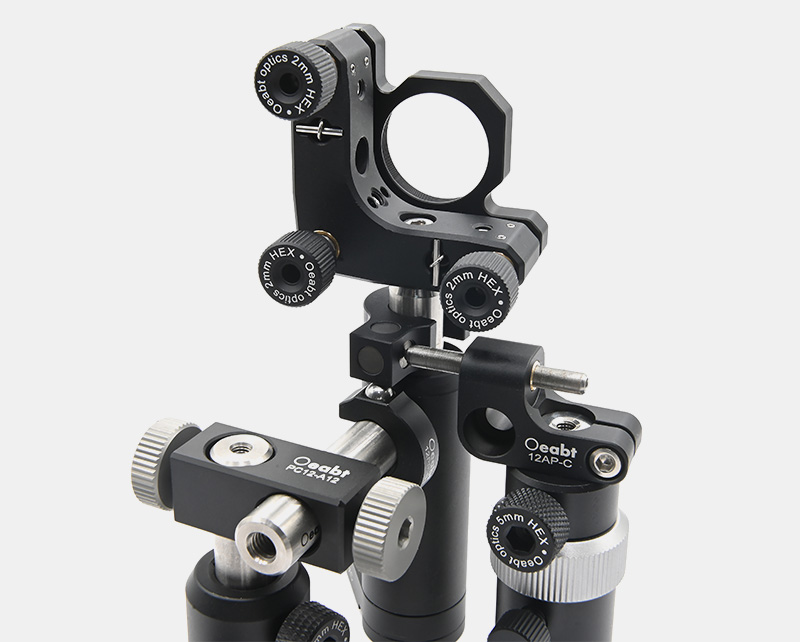

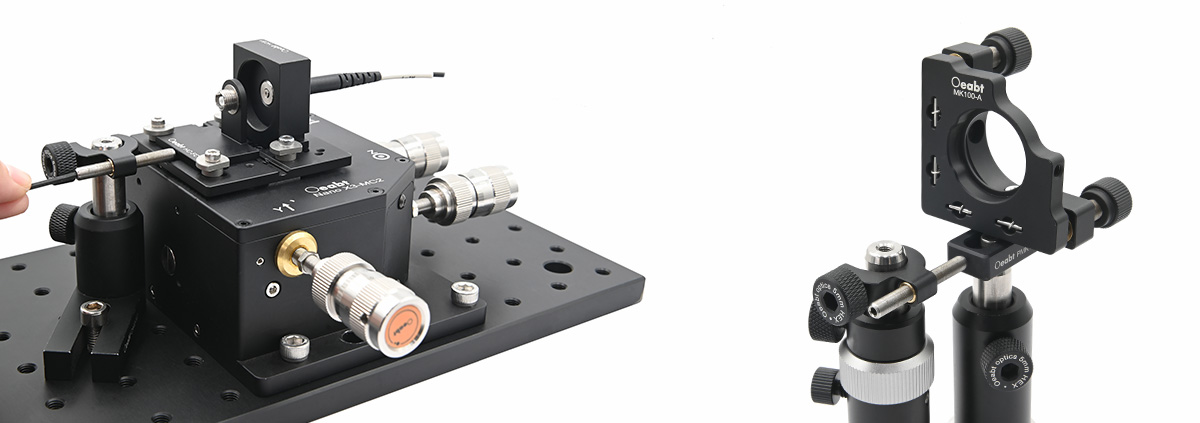

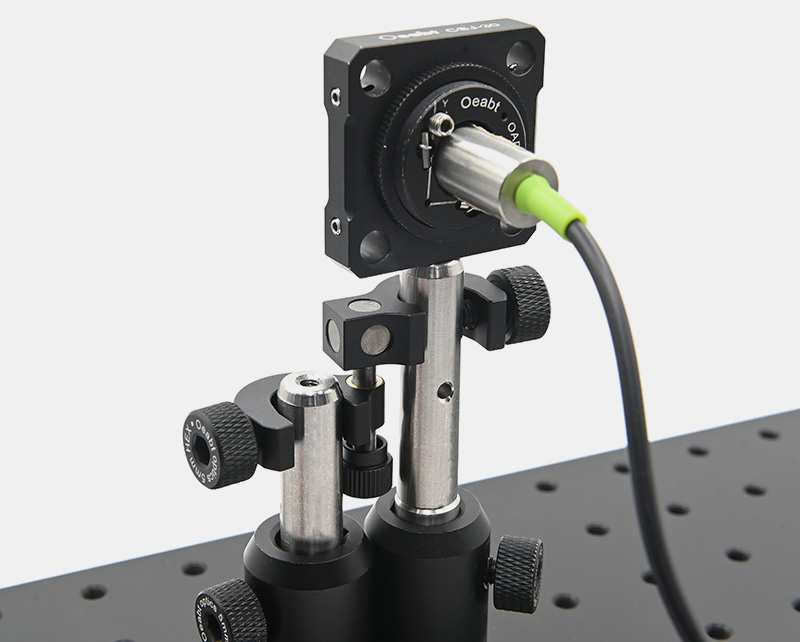

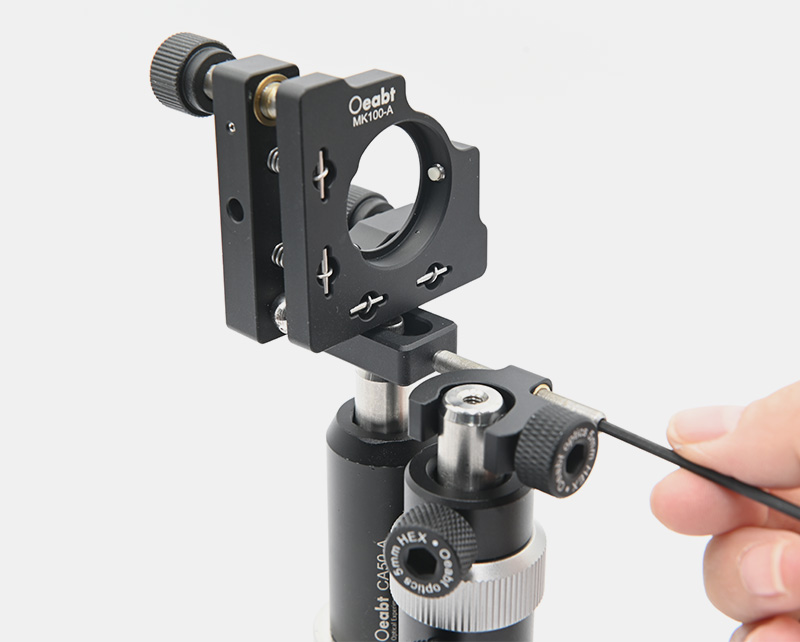

（2）应用调节在Nano位移台上光纤前端的准直座，以准直光输出；侧装定位器与定心板一起使用，以移动镜座

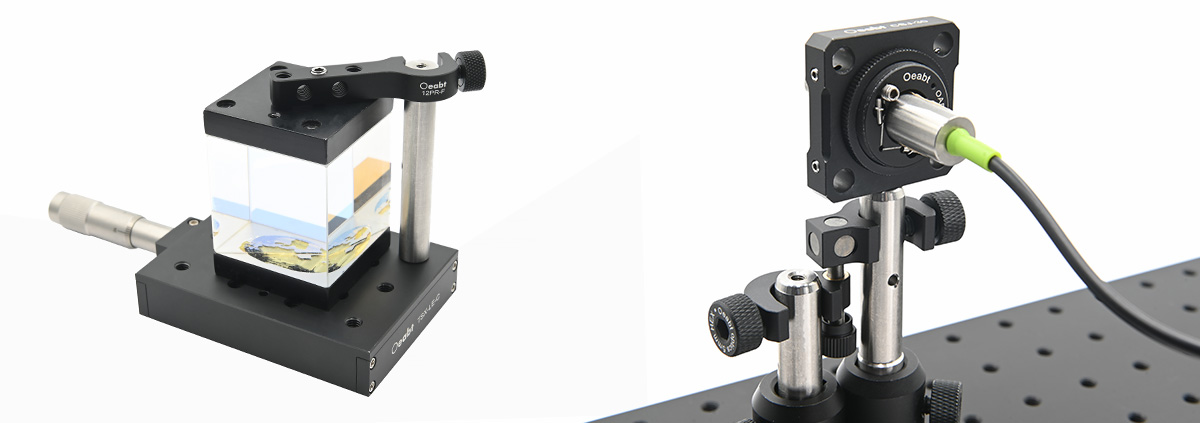

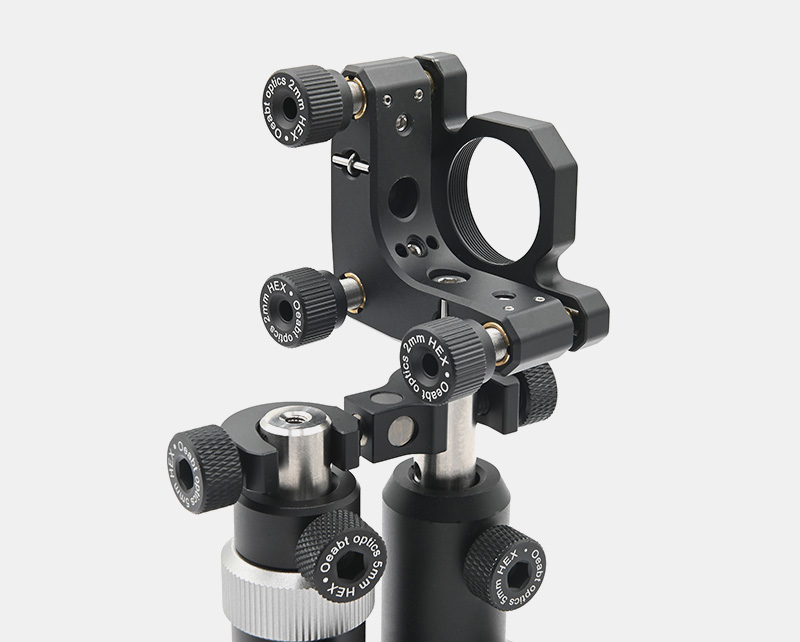

（3）纵向可调定位器与接触块配合使用，以移动Ø1/2英寸接杆高度调节，元件夹具可用于安装棱镜、圆柱形元件
及其他装置

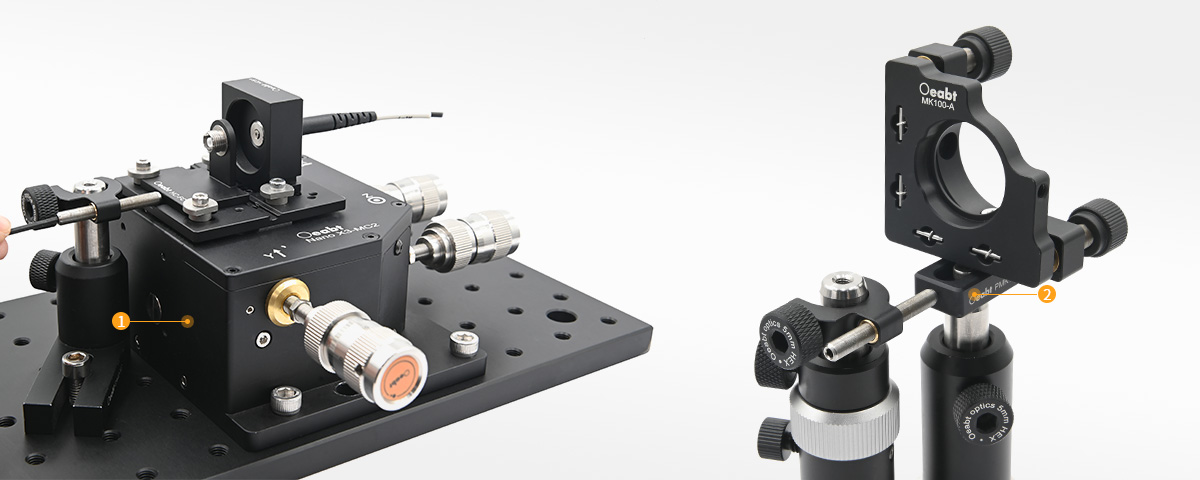

❶Nano X3系列三轴挠性位移台点击购买>

❷PDX系列固定式定心板点击购买>

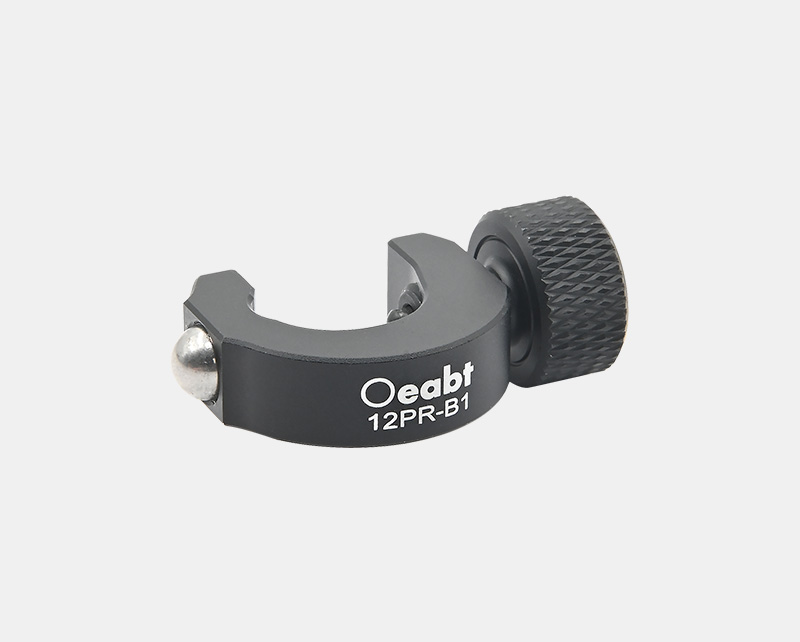

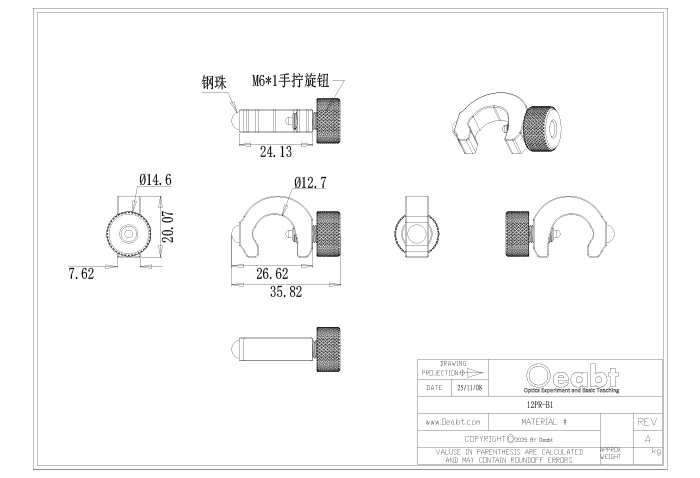

12PR-B1 固定挡块

• 兼容Ø12mmm或12.7mm接杆系列；

• 作为挡块或参考边缘使用；

• 硬化不锈钢滚珠单点接触；

• 旋钮可锁定套环设计，有限空间可更替紧定螺丝来限位；

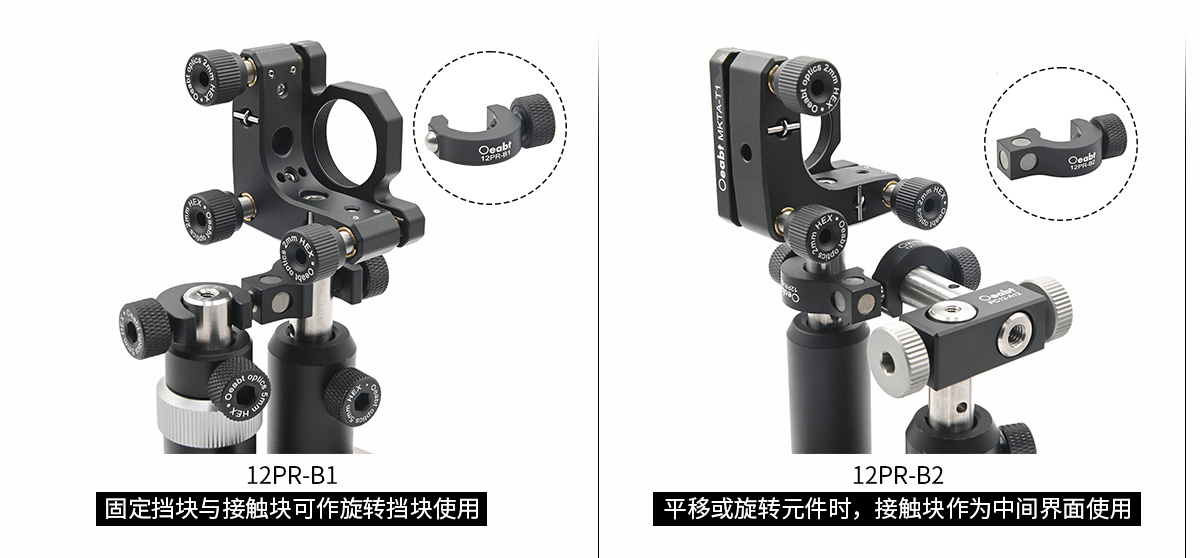

固定挡块与接触块可作为旋转挡块使用，以构建参考边缘或参考角。另外，可同时使用几个挡块，以构建参考边缘。它非常适用于系统内部光学元件的重复定位，以及需要在应用中更换多个元件的情况。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： 12PR-B1

规格： 35.8*20.1*14.6mm

工程图：点击下载

对比：

单价：￥42

发货日期：当天

购物车：

12PR-B1 固定挡块

规格

35.8*20.1*14.6mm
材质

/
重量

8.9g
直径

兼容Ø12mmm或12.7mm接杆
螺纹类型

/
产品描述

固定挡块与接触块可作为旋转挡块使用，以构建参考边缘或参考角。

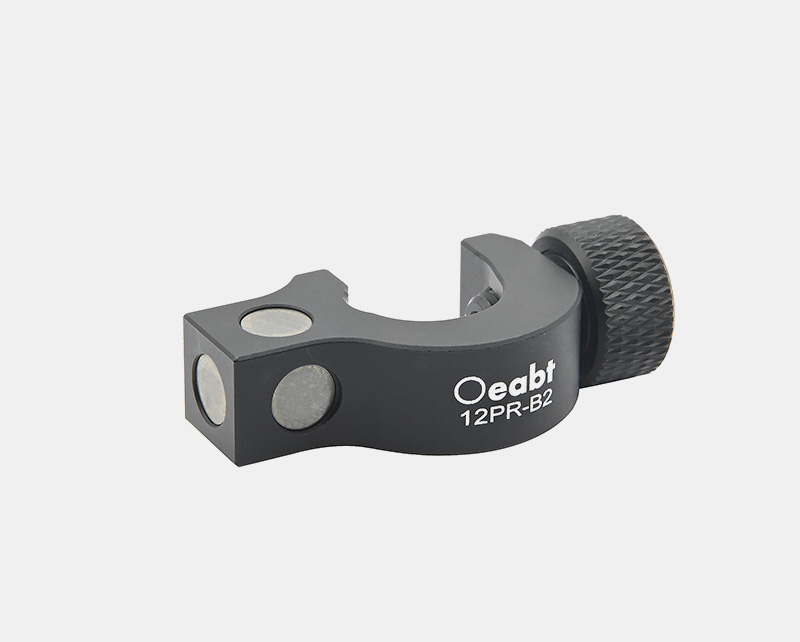

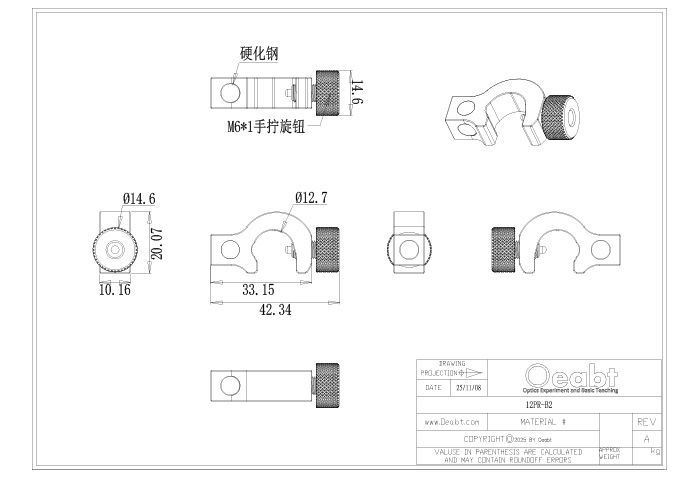

12PR-B2 接触块

• 兼容Ø12mmm或12.7mm接杆系列；

• 作为移动元件的中间界面使用；

• 具有五个硬化钢接触垫，用来定位组件；

• 旋钮可锁定套环设计，有限空间可更替紧定螺丝来限位；

在平移或旋转光学元件或安装座过程中需要一个平面时，接触块可作为中间的界面使用。该接触块在顶部，底部和侧面共有五个接触垫，便于简单灵活使用。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： 12PR-B2

规格： 42.4*20.1*11.6mm

工程图：点击下载

对比：

单价：￥58

发货日期：当天

购物车：

12PR-B2 接触块

规格

42.4*20.1*11.6mm
材质

/
重量

13.0g
直径

兼容Ø12mmm或12.7mm接杆
螺纹类型

/
产品描述

平移或旋转元件时，接触块作为中间界面使用

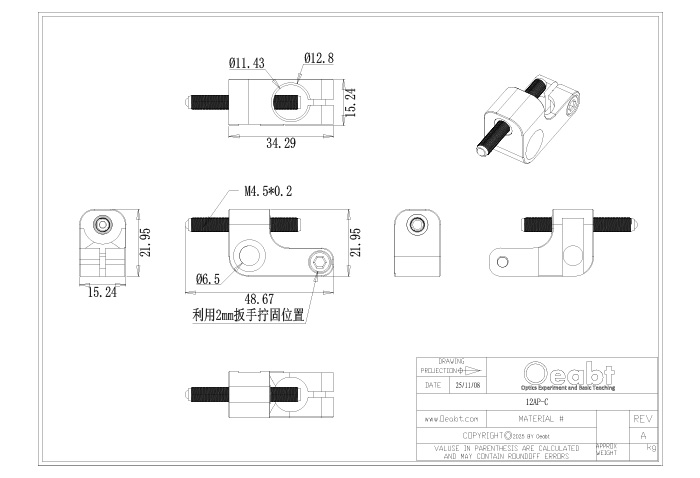

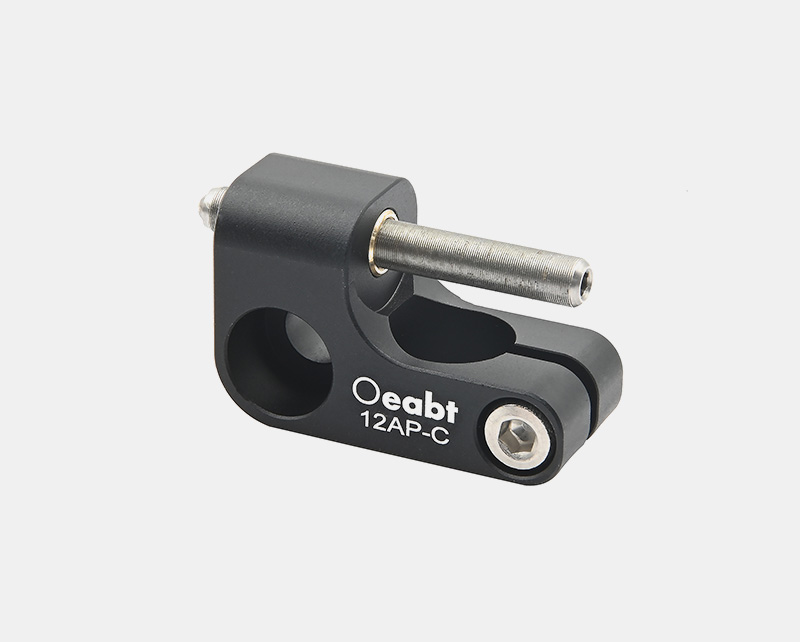

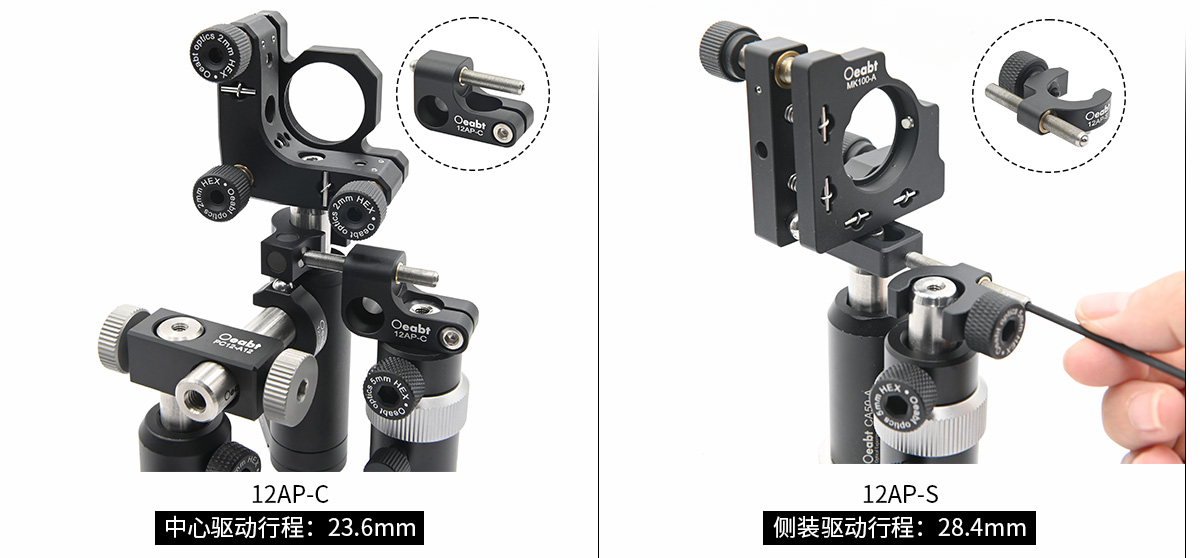

12AP-C 可调定位器【中心驱动】

• 通过M4.5*0.2调节器进行位置控制，使用2mm六角扳手调节；

• 最大行程范围：23.6mm；

• 挠性夹块，兼容Ø12mmm或12.7mm接杆系列；

该定位器中心驱动，于接杆轴线居中。带M4.5*0.2螺纹调节，它的最大轴向负载能力为3.3lbs(1.5kg)。使用2mm六角扳手调节定位。该调节器可单独使用，也可以与接触块、固定挡块配合使用。使用底部挠性夹块，可将该定位器固定到Ø12mm或Ø1/2英寸接杆上。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： 12AP-C

规格：中心驱动

工程图：点击下载

对比：

单价：￥90

发货日期：当天

购物车：

12AP-C 可调定位器

规格

47.6*22.0*15.2mm
材质

/
重量

14.4g
直径

兼容Ø12mmm或12.7mm接杆
螺纹类型

/
产品描述

该定位器中心驱动，于接杆轴线居中。带M4.5*0.2螺纹调节，它的最大轴向负载能力为3.3lbs(1.5kg)。使用2mm六角扳手调节定位。

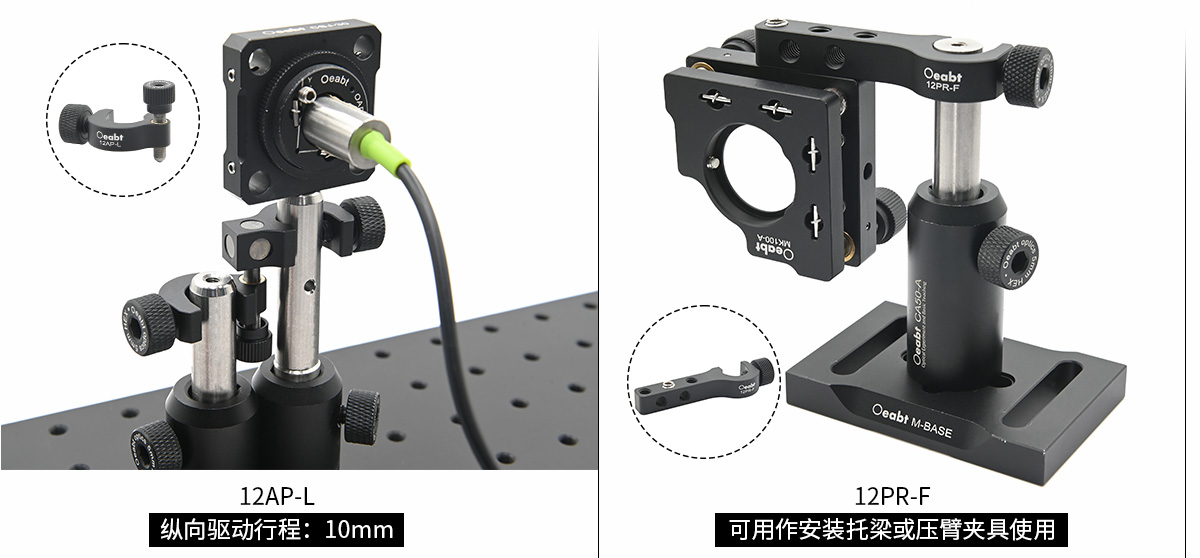

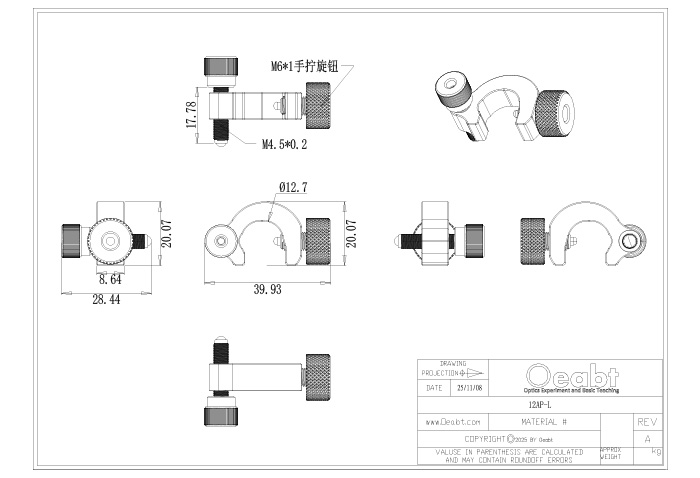

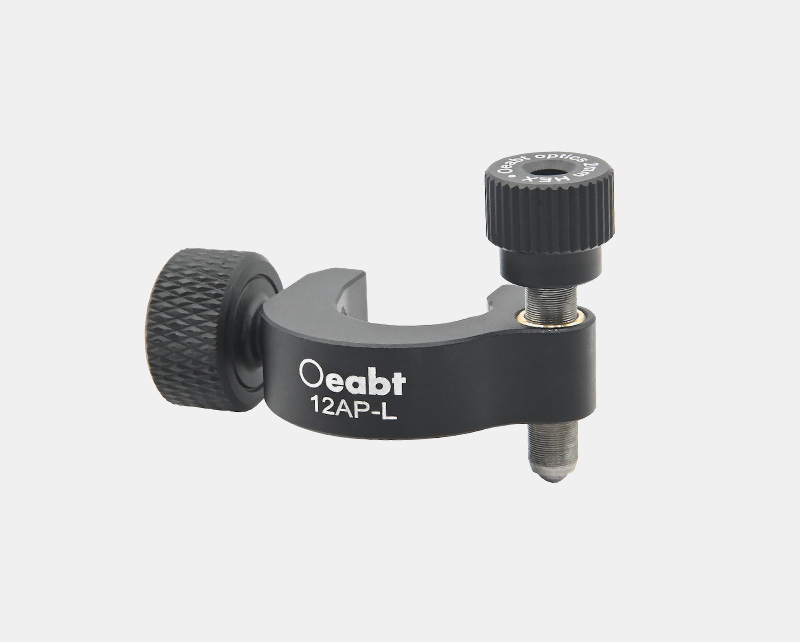

12AP-L可调定位器【纵向驱动】

• 通过旋钮旋拧M4.5*0.2调节器进行位置控制；

• 最大行程范围：10mm；

• 兼容Ø12mmm或12.7mm接杆系列；

• 旋钮可锁定套环设计，有限空间可更替紧定螺丝来限位；

该定位器带M4.5*0.2的六角调节器，它的最大轴向负载能力为3.3lbs(1.5kg)。该调节器可单独使用，也可以与接触块、固定挡块配合使用，以建立更复杂和模块化的精细调节系统。套环兼容安装在Ø12mm或Ø1/2英寸接杆上。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： 12AP-L

规格：纵向驱动

工程图：点击下载

对比：

单价：￥90

发货日期：当天

购物车：

12AP-L 可调定位器

规格

42.0*20.1*27.5mm
材质

/
重量

14.5g
直径

兼容Ø12mmm或12.7mm接杆
螺纹类型

/
产品描述

该定位器带M4.5*0.2的六角调节器，它的最大轴向负载能力为3.3lbs(1.5kg)。

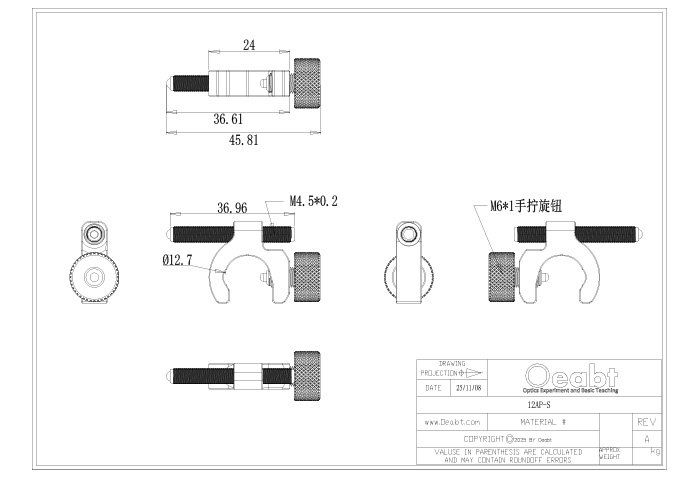

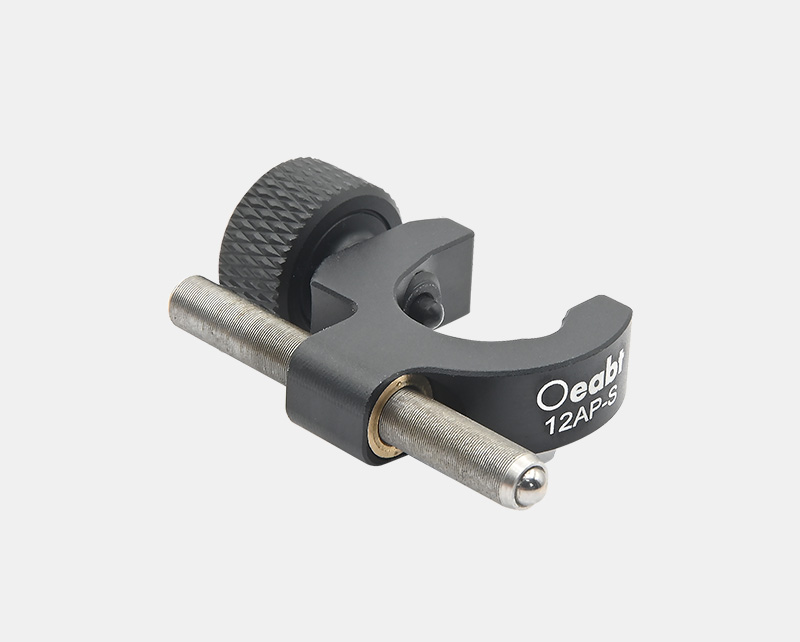

12AP-S可调定位器【侧装驱动】

• 通过M4.5*0.2调节器进行位置控制，使用2mm六角扳手调节；

• 最大行程范围：28.4mm；

• 兼容Ø12mmm或12.7mm接杆系列；

• 旋钮可锁定套环设计，有限空间可更替紧定螺丝来限位；

该定位器带M4.5*0.2的六角调节器，它的最大轴向负载能力为3.3lbs(1.5kg)。调节器安装在套环侧面，其轮廓较细，适用于空间有限的装置。该调节器可单独使用，也可以与接触块、固定挡块配合使用，以建立更复杂和模块化的精细调节系统。套环兼容安装在Ø12mm或Ø1/2英寸接杆上。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： 12AP-S

规格：侧装驱动

工程图：点击下载

对比：

单价：￥90

发货日期：当天

购物车：

12AP-S 可调定位器

规格

45.2*24.1*14.6mm
材质

/
重量

18.4g
直径

兼容Ø12mmm或12.7mm接杆
螺纹类型

/
产品描述

该定位器带M4.5*0.2的六角调节器，它的最大轴向负载能力为3.3lbs(1.5kg)。调节器安装在套环侧面，其轮廓较细，适用于空间有限的装置。

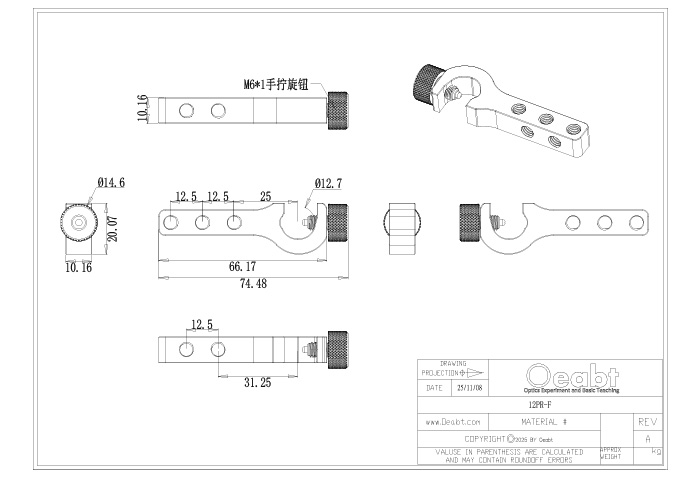

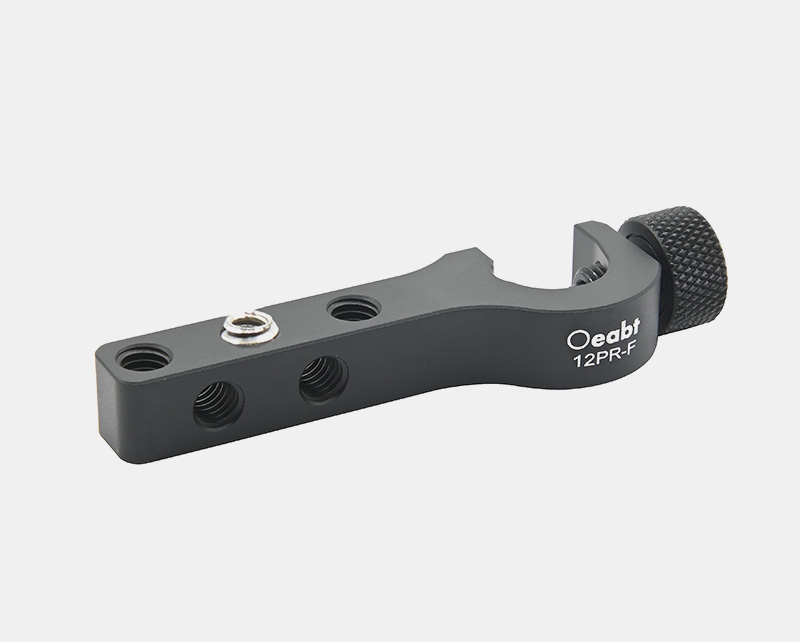

12PR-F 接杆元件夹具

• 兼容Ø12mmm或12.7mm接杆系列；

• 5处M6螺纹通孔安装，附带1颗尼龙顶丝固定元件；

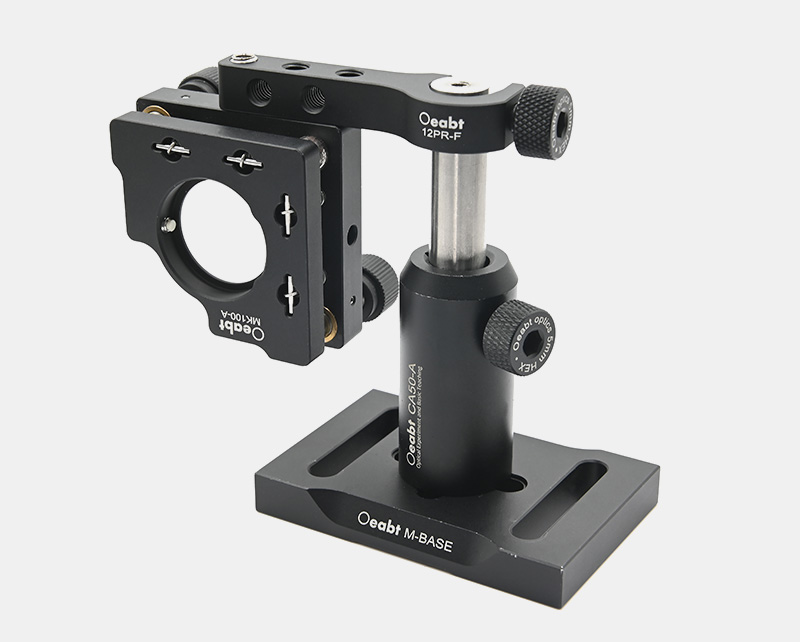

• 可用作安装托梁，偏离接杆中心安装镜架；

• 旋钮可锁定套环设计，有限空间可更替紧定螺丝来限位；

夹具上还有5个M6螺孔，附带1颗尼龙顶丝固定元件。其中有两个螺孔正交于接杆，用于侧面安装元件。此外，利用12PR-F可将夹持固定最大Ø3英寸的圆柱形元件到V型安装座。

型号

规格

工程图

对比

单价

发货日期

购物车

型号： 12PR-F

规格： 74.5*20.1*14.6mm

工程图：点击下载

对比：

单价：￥138

发货日期：当天

购物车：

12PR-F 接杆元件夹具

规格

74.5*20.1*14.6mm
材质

/
重量

20.4g
直径

兼容Ø12mmm或12.7mm接杆
螺纹类型

M6*5处
产品描述

夹具上还有5个M6螺孔，附带1颗尼龙顶丝固定元件。其中有两个螺孔正交于接杆，用于侧面安装元件。此外，利用12PR-F可将夹持固定最大Ø3英寸的圆柱形元件到V型安装座。
