低漂移系列
Low drift series
• Ø25mm立柱，实心不锈钢构造；
• 底座兼容叉式压板；
• 接杆长度50-75mm可选；
• 上下两端M6螺孔可层叠安装；

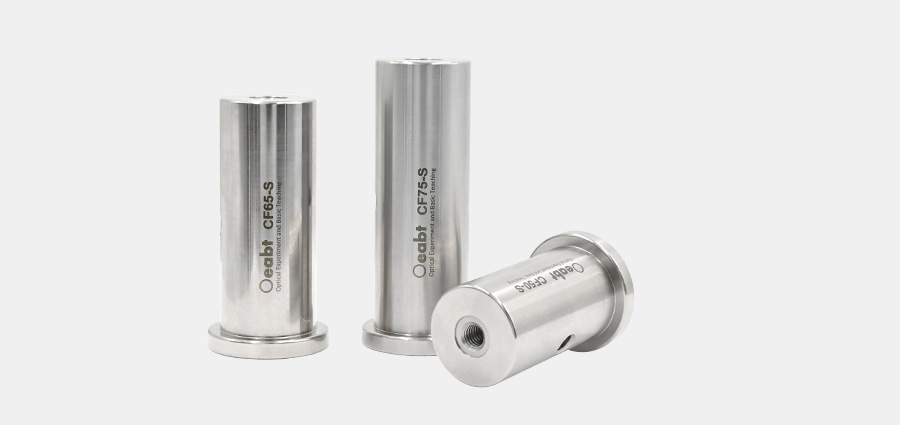

Ø25mm立柱采用无磁优质不锈钢制作，具有较强的强度和刚性。
| 型号 |
CF50-S |
CF65-S |
CF75-S |
|
规格 |
Ø25*50mm |
Ø25*65mm |
Ø25*75mm |
|
底座规格 |
Ø31.6*4.8mm |
||
|
螺孔类型 |
M6*2处，孔深16mm；Ø5mm通孔*1处 |
||
|
重量 |
191.7g |
251.6g |
288.0g |
|
材质 |
304不锈钢 |
||

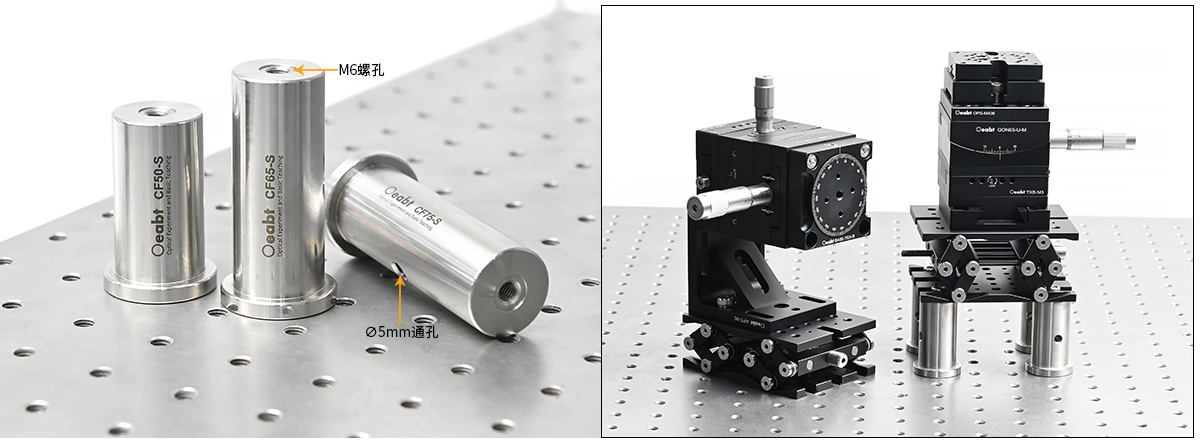

（1）Ø25mm立柱采用无磁优质不锈钢制作，具有较强的强度和刚性。柱身上下两端均为M6螺孔, 中间有Ø5mm的通孔，可以配合扳手以便在拧紧时增大扭力。

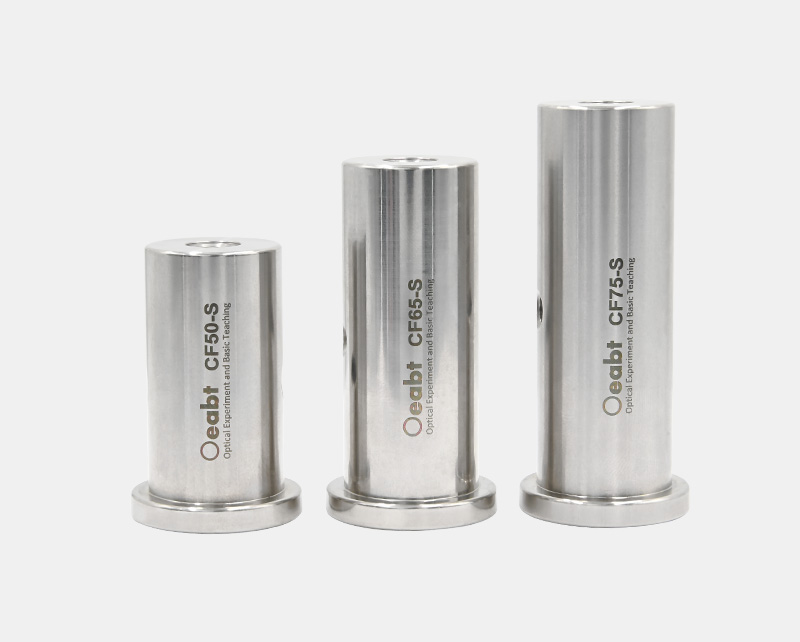

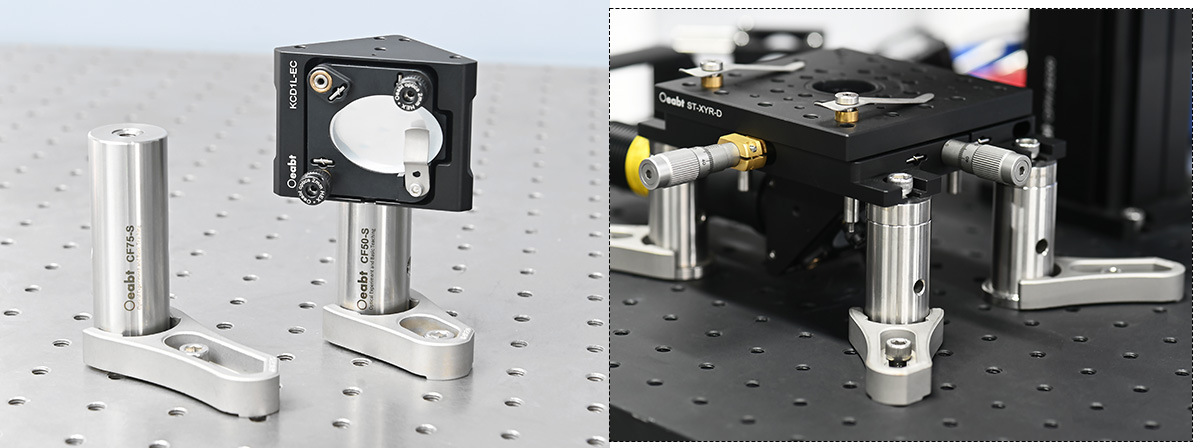

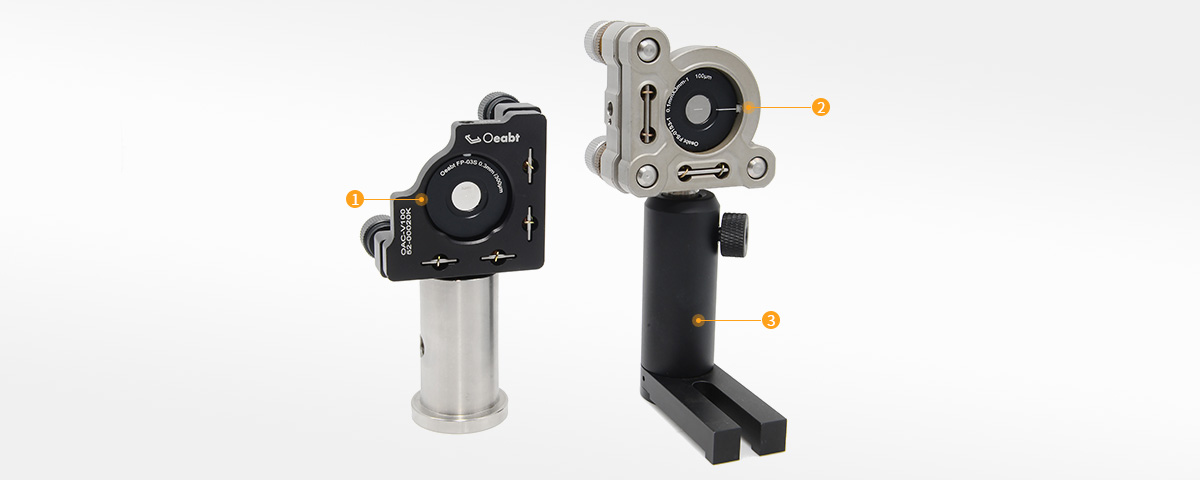

（2）底座式接杆可选50、60、75mm三种高度，通过M6螺孔可进行堆叠安装、连接各种微调镜架。或搭配PFC系列接杆垫块可额外增加立柱的高度。

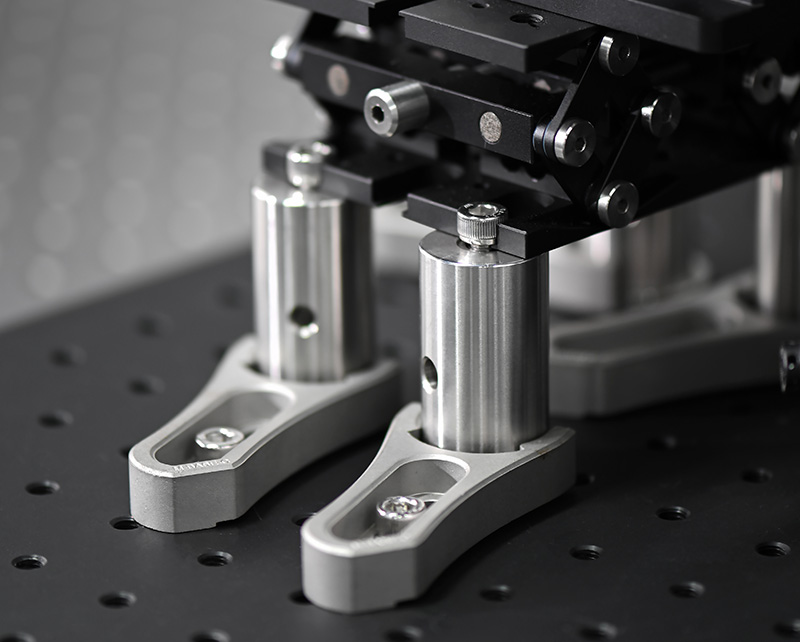

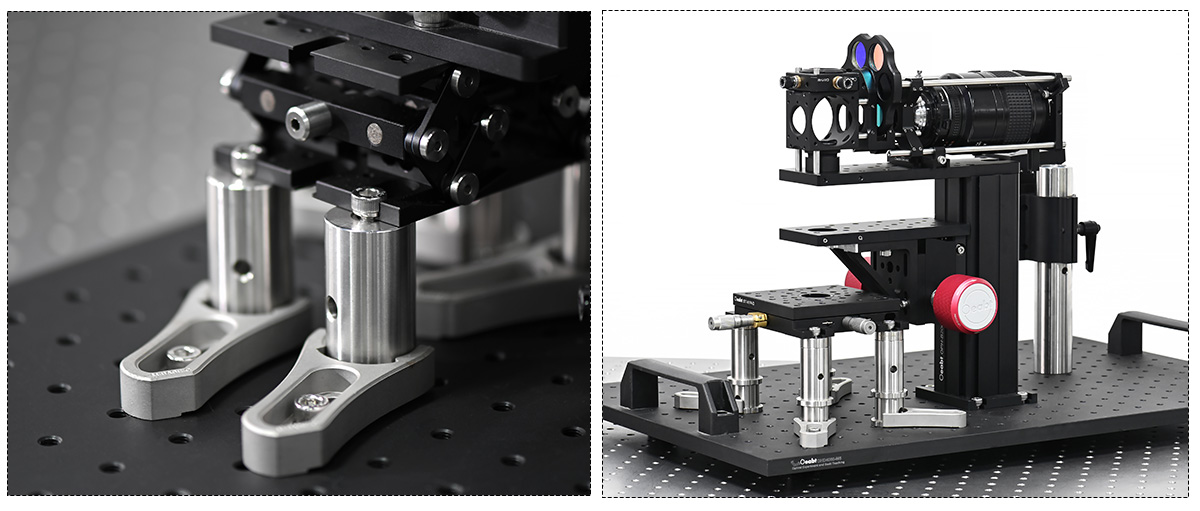

（3）通用的底座基部设计，兼容我们的M-BASE系列叉形压板。叉式压块将底座式接杆固定到面包板或光学平台上，提供良好的夹持力，与平台形成三点接触以提高稳定性，且灵活性高。
• Ø25mm立柱，实心不锈钢构造；
• 底座兼容叉式压板；
• 接杆长度50-75mm可选；
• 上下两端M6螺孔可层叠安装；

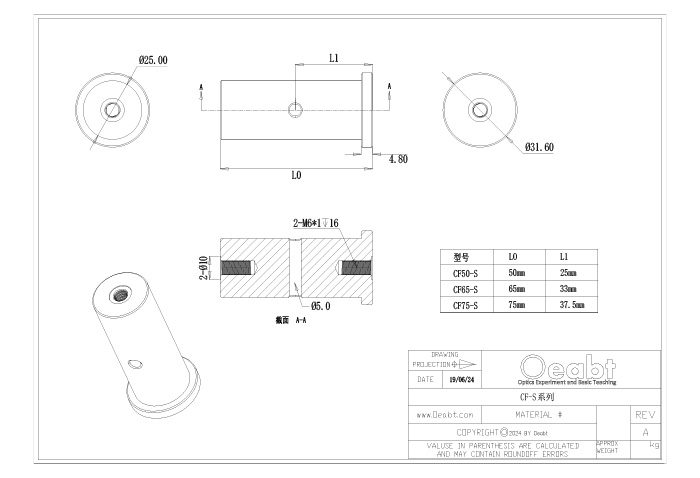

CF-S系列 工程图下载
