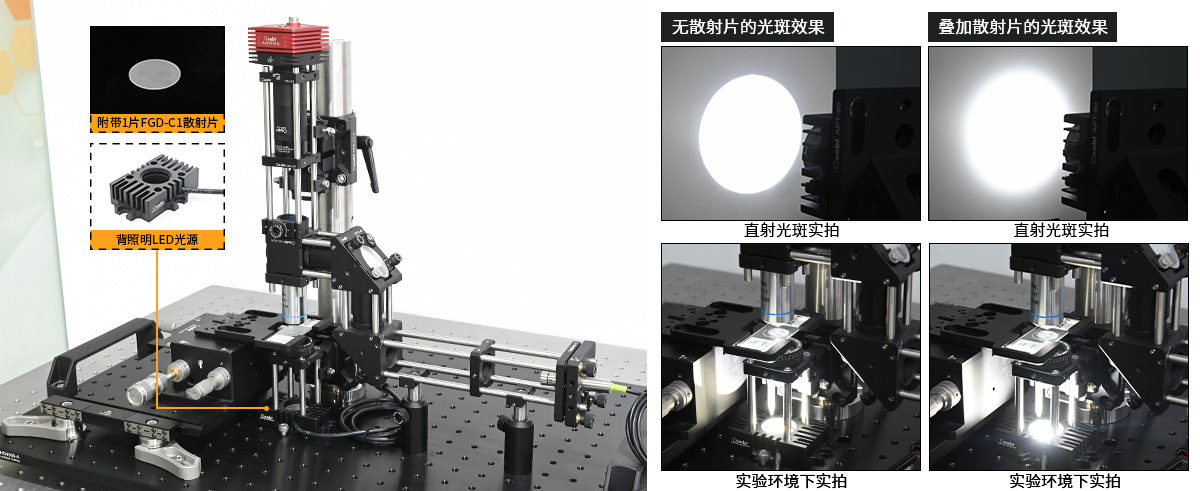

• 高亮度的漫反射背照明光源，适用于机器视觉应用；

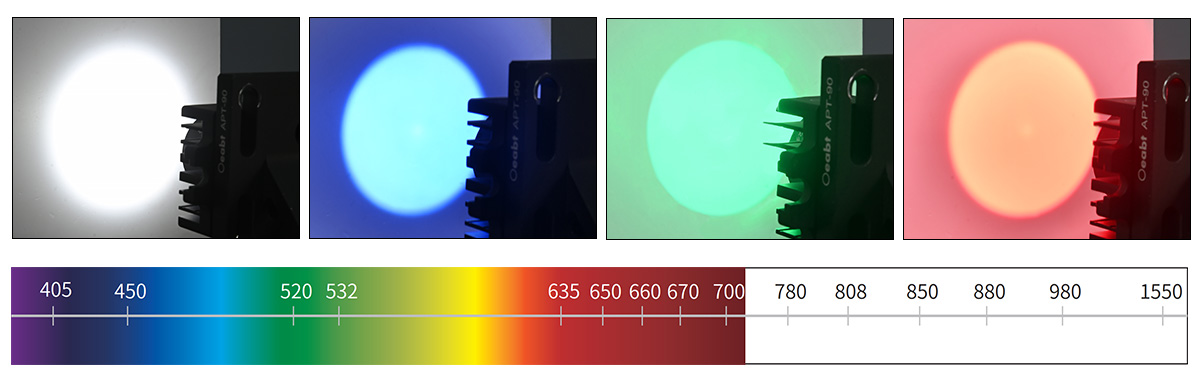

• 中心波长范围从454nm到640nm，也提供白光选项；
• SM1（1.035”-40）内螺纹孔；

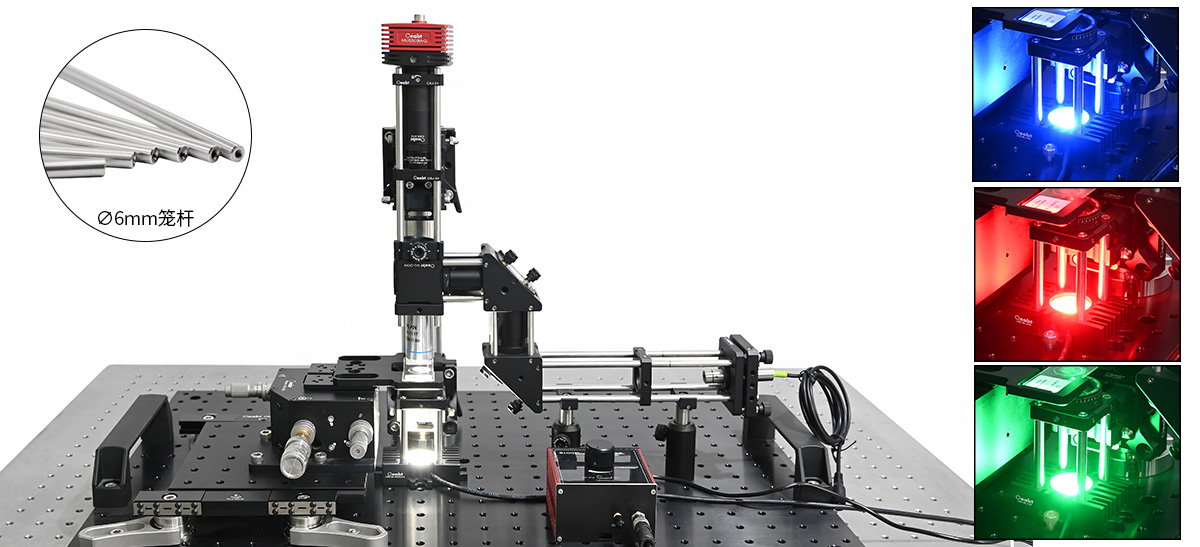

• 兼容30mm笼式系统；

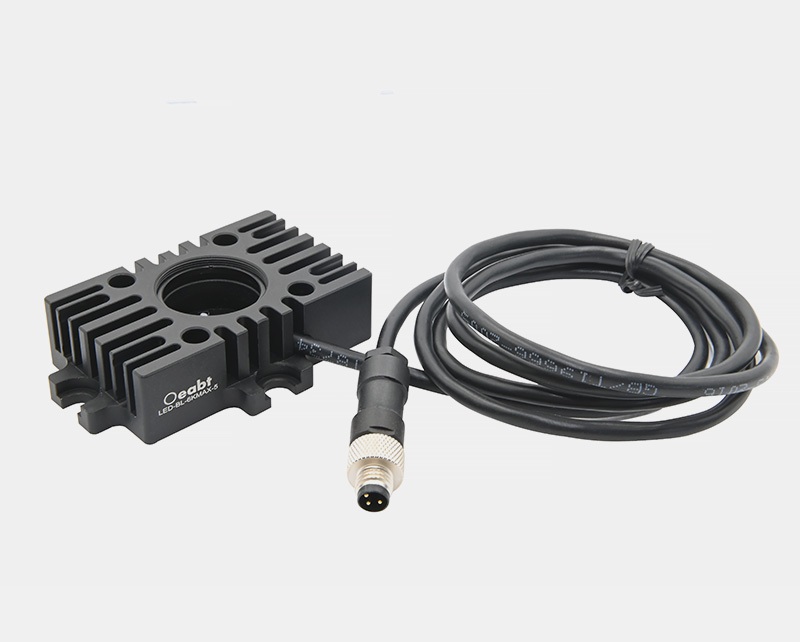

• 集成M8接头，搭配调光控制器使用；

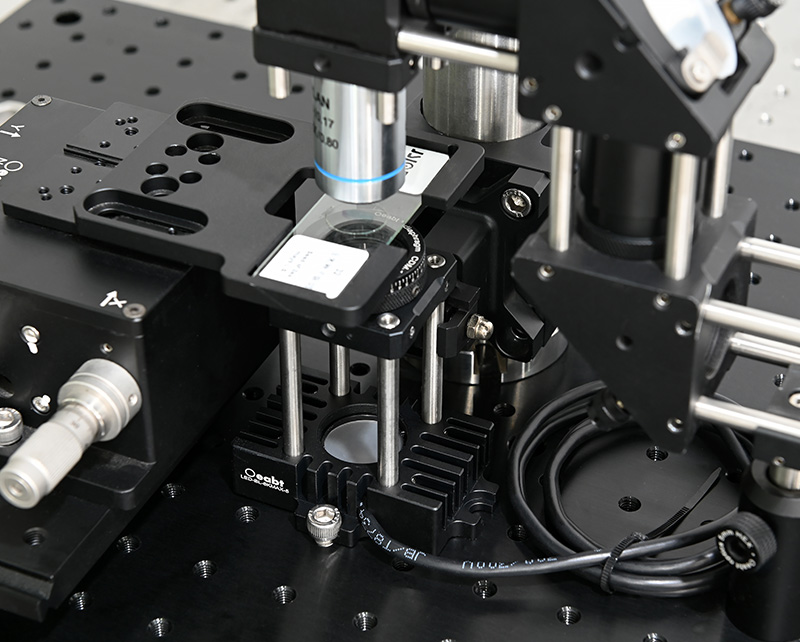

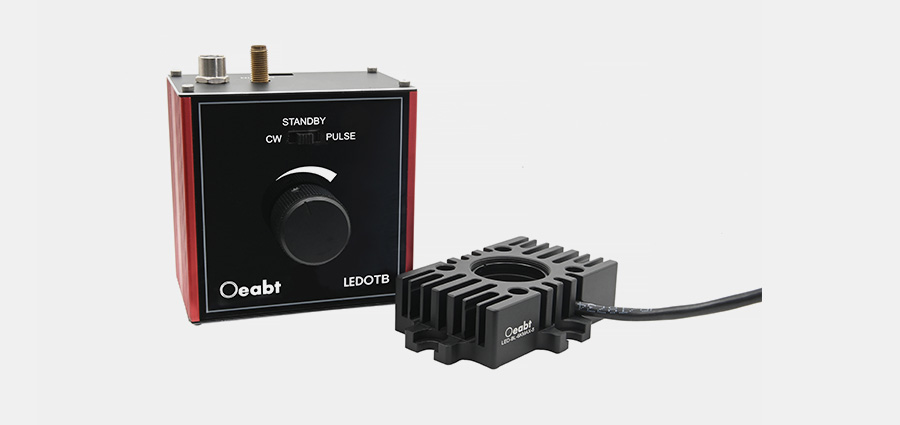

背照明LED光源是一款高亮度、稳定均匀的LED光源，提供了比传统点光源更平坦的照明场。
|
LED-BL系列 背照明LED |
|||
|
产品型号 |
中心波长 |
输出波长区间 |
电功率 |
|

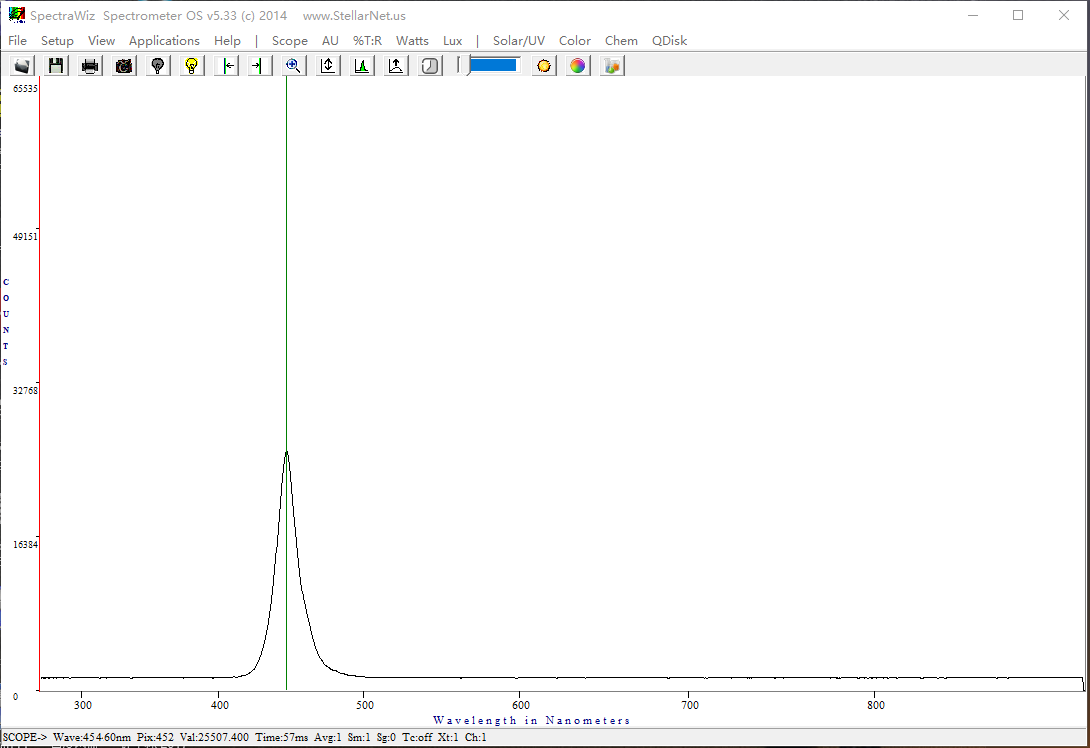

LED-BL-454 |
454nm |
±8nm |
5W |
|

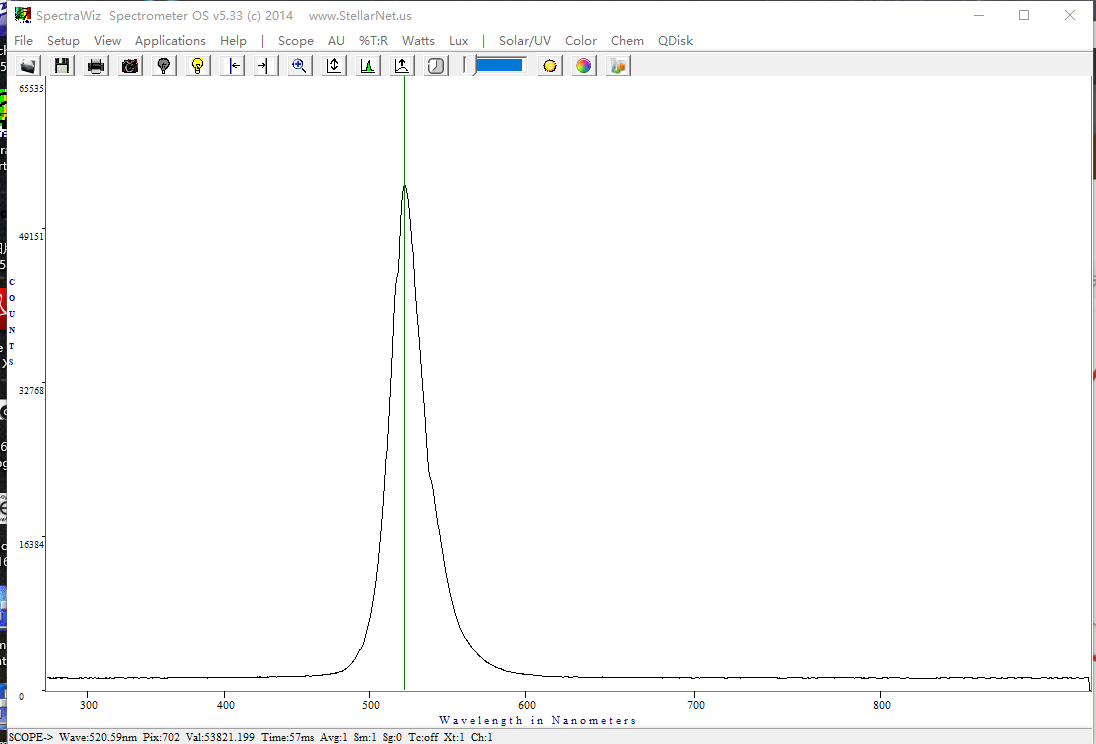

LED-BL-520 |
520nm |
||
|
LED-BL-640 |
640nm |
||
|
LED-BL-6KMAX-5 |
白光6000-6500K |
5W |
|
|
LED-BL-6KMAX-10 |
10W |
||
|
电功率 |
输出电压 |
输出电流 |
输出光功率 |
|
5W |
3-3.5V |
1.5A |
520mW |
|
10W |
3-3.5V |
3A |
678mW |
|

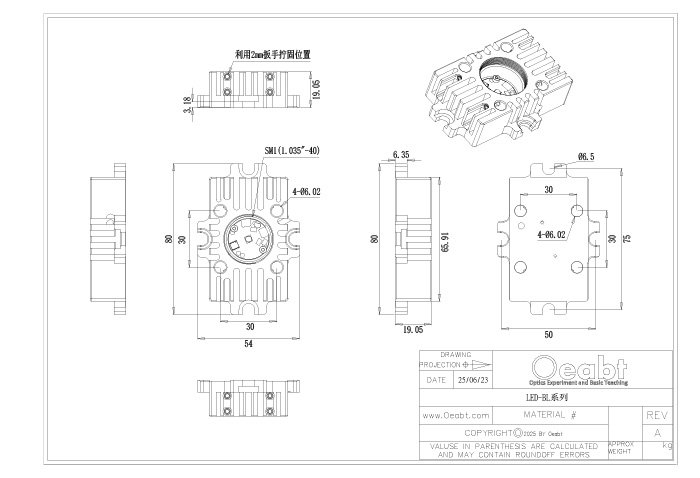

外壳尺寸 |
80.0*50.0*19.1mm |
|
光源波长 |
可见光谱范围 |
|
光源封装 |
3535 |
|
接口类型 |
M8类型 |
|
亮度可调级别 |
无极调光（通过调节电位器来调节亮度） |
|
发散角 |
120° |
|
外部触发输入 |
正触发 |
|
触发延时时间 |
＜80μs |
|
外部触发频率 |
<1/T(由频闪时间决定:如T=1ms,外部触发频率约1Khz) |
|
工作环境温度 |
0-40℃ |
|
待机功耗 |
＜0.2W |
|
重量 |
128.8g |
|

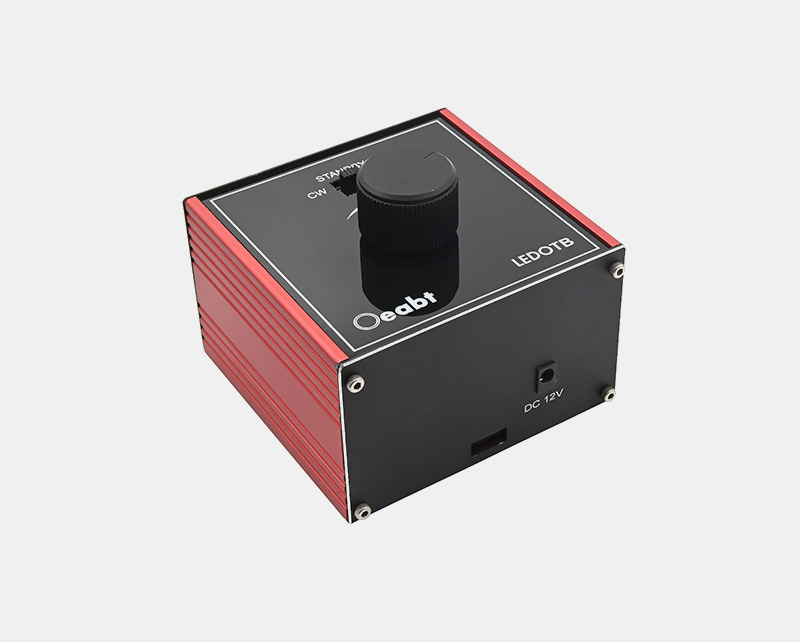

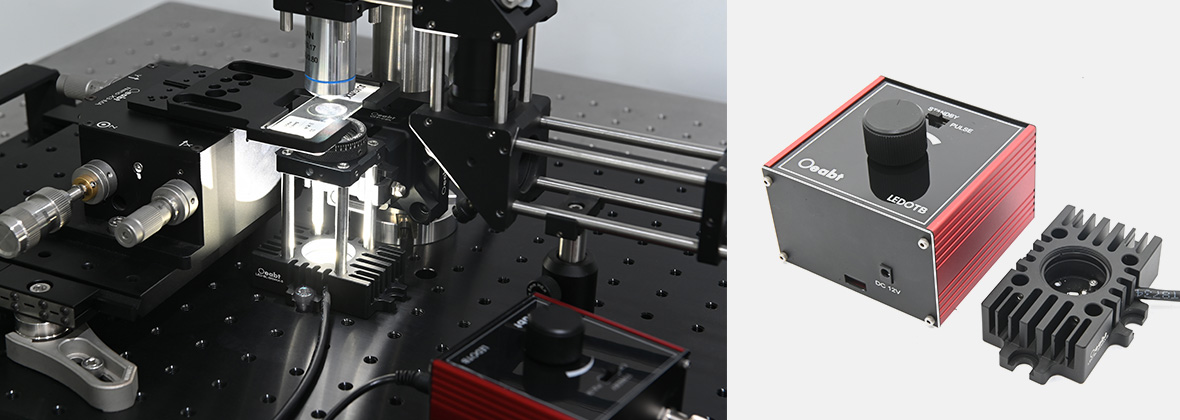

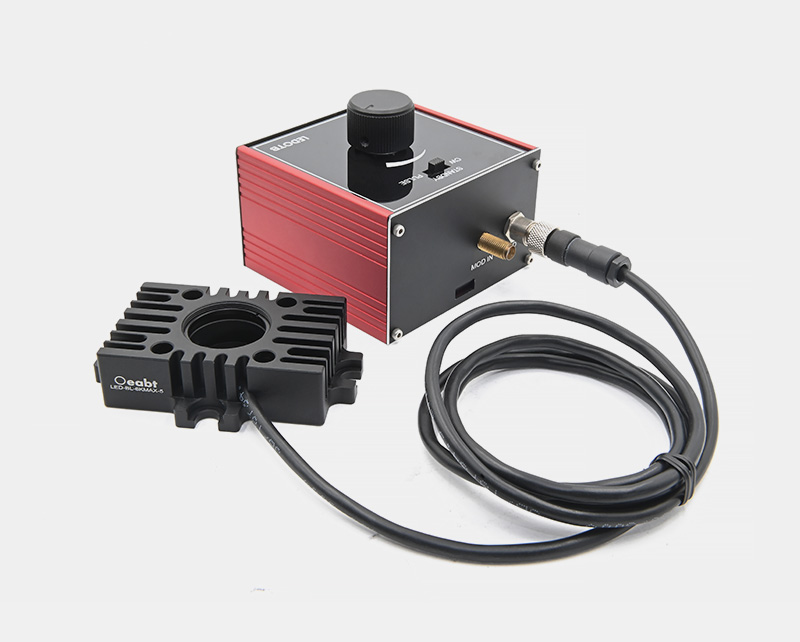

LED调光控制器 |
||||
|
型号 |
输出电功率 |
输出光功率 |
额定/峰值电流 |
设定/运行电流 |
|
LEDOTB-700 |
3W |
500mW |
700mA |
250mA |
|
LEDOTB-1000 |
5W |
860mW |
1000mA |
390mA |
|
LEDOTB-2000 |
10W |
1.13W |
2000mA |
860mA |
|
外壳尺寸 |
76.0*74.0*47.0mm |
|
最大闪光频率 |
10kHz |
|
最小频闪脉冲宽度 |
50μs |
|
频闪开关时间 |
＜25μs |
|
输入电压 |
12V 稳压直流 |
|
工作温度 |
0-40 ℃ |
|
储存温度 |
-40~+70°℃ |
|
重量 |
175g |

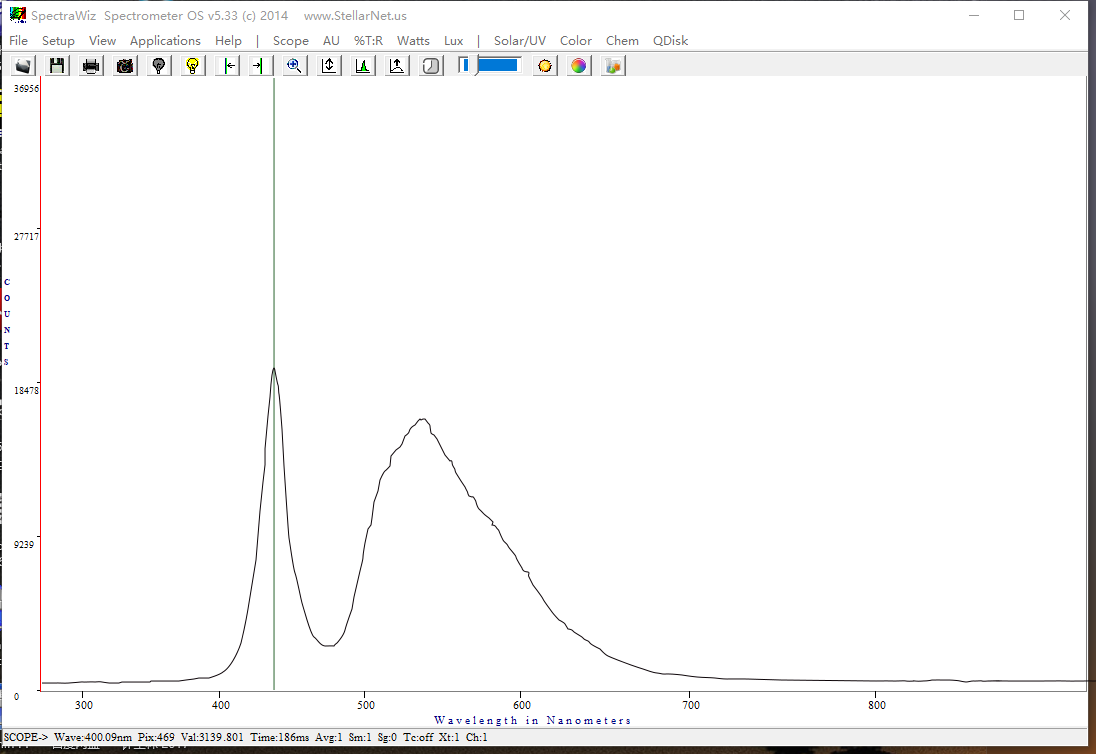

白光LED 6K 曲线图
