产品说明
• 高密度LED陈列，环型光360度照射，高亮度；
• 结构紧凑设计，节省安装空间；
• 独特的散热构造，提高光源稳定性；
• 光源与控制器分体式设计，采用模拟电路，带有短路保护功能；
• 支持外部触发信号同步控制和频闪照明亮度无级调整；

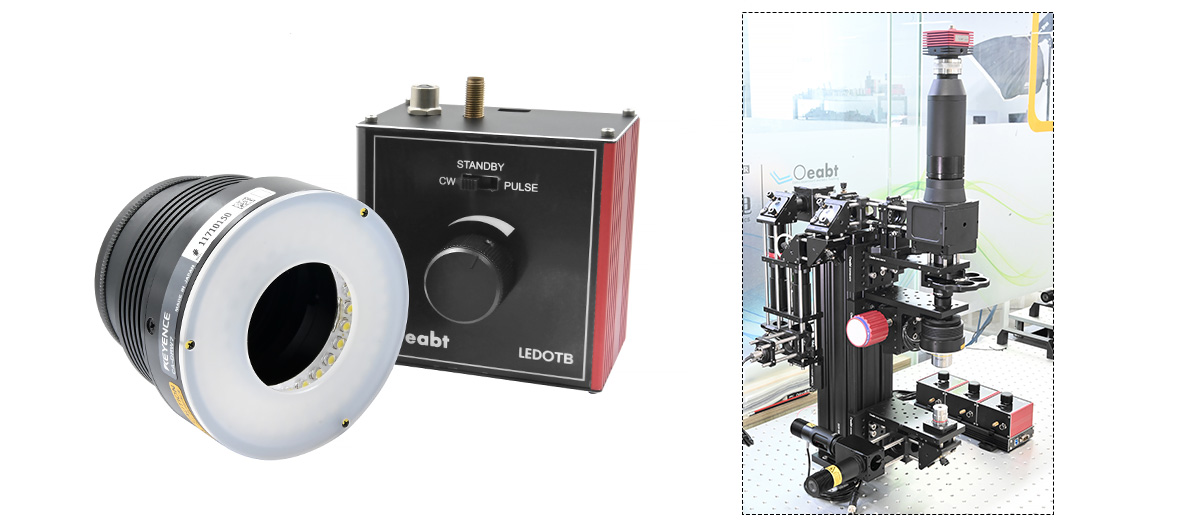

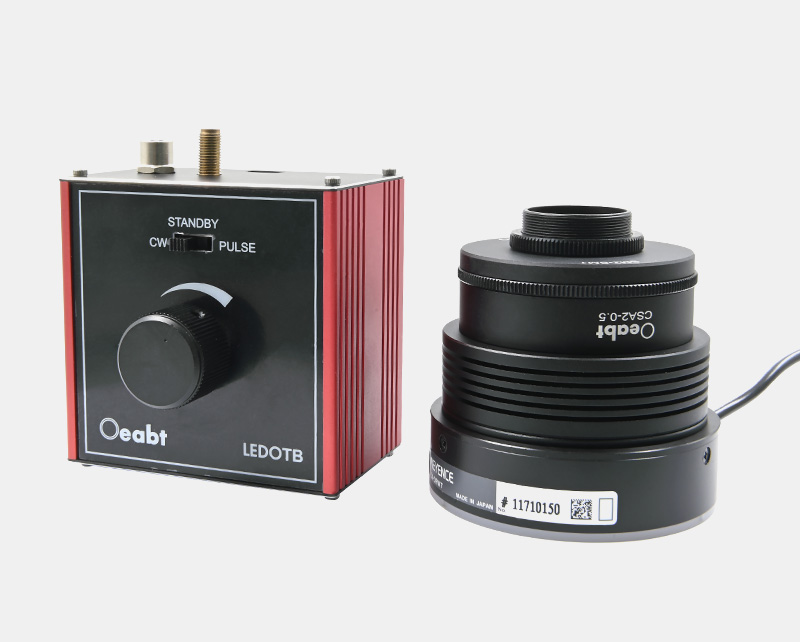

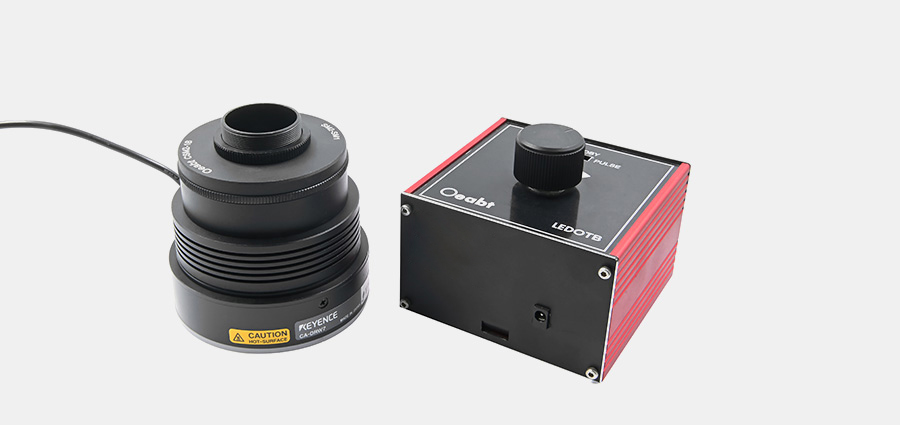

• 搭配LEDOTB调光控制器，支持单通道LED光源的光强调整；

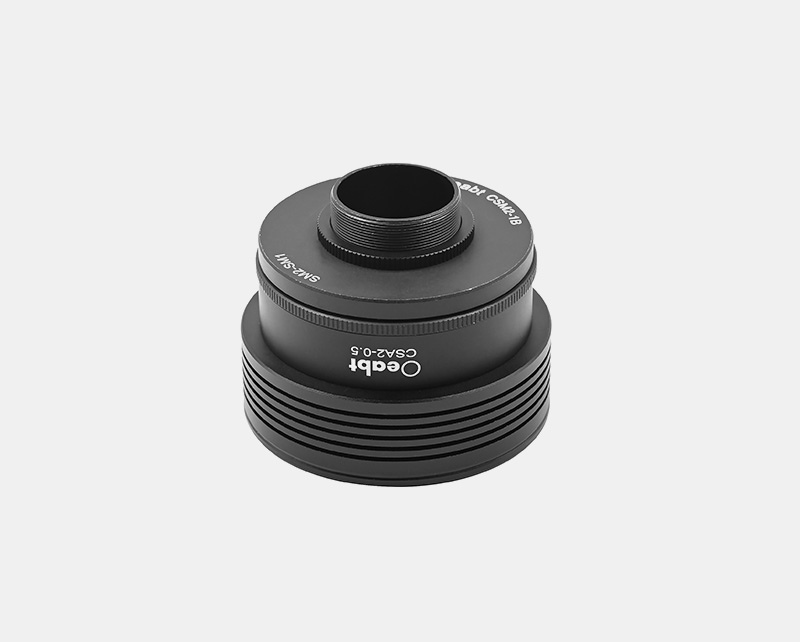

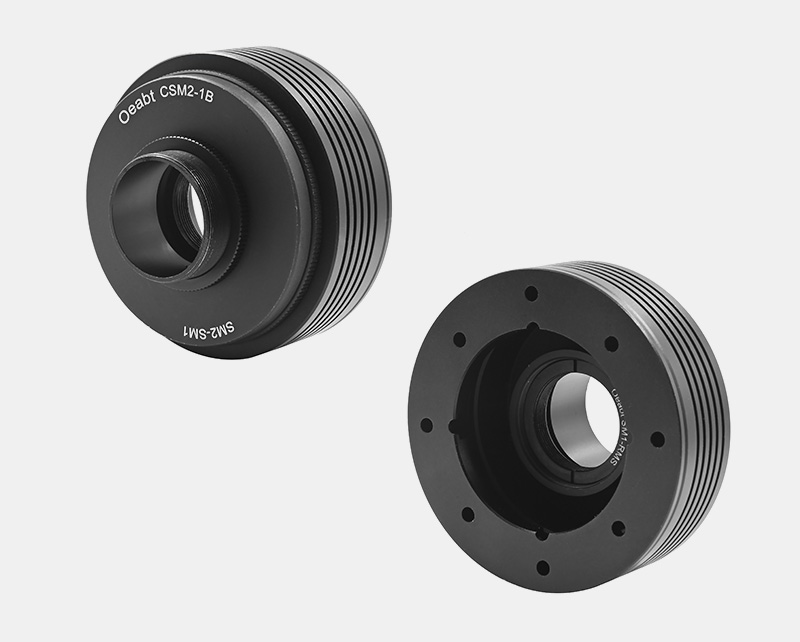

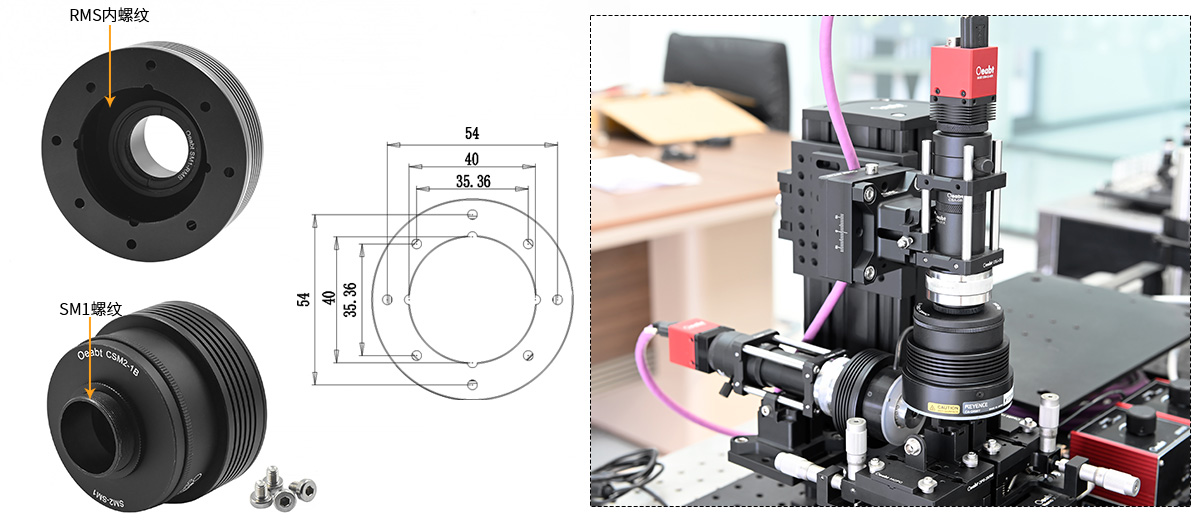

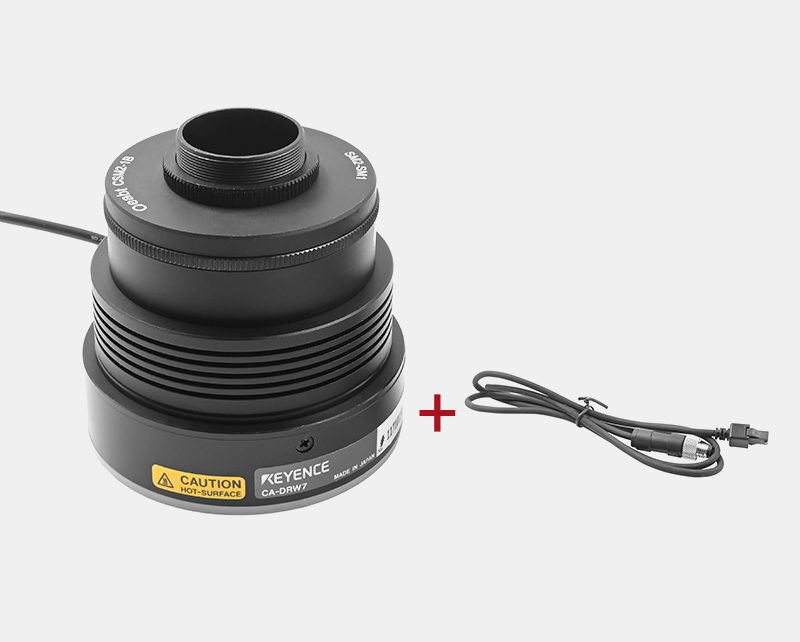

ARLED转接件用于将带M3螺孔的LED环形灯安装到使用SM螺纹组件的光学组件，套件内的CSA2-0.5套筒为可拆卸部件使用，便于调整升降转接件的整体高度。
| 型号 |
ARLED |
| 规格 |
Ø64.0*50mm |
| 可安装 |
相对M3螺孔间距在35、40、54mm的环形光源 |
| 中心孔径 |
SM1（1.035”-40）外螺纹、RMS（0.8 ”-36）内螺纹 |
| 螺孔类型 |
M3*12处（沉头孔） |
| 重量 |
116.7g |
| 材质 |
7075铝合金 |

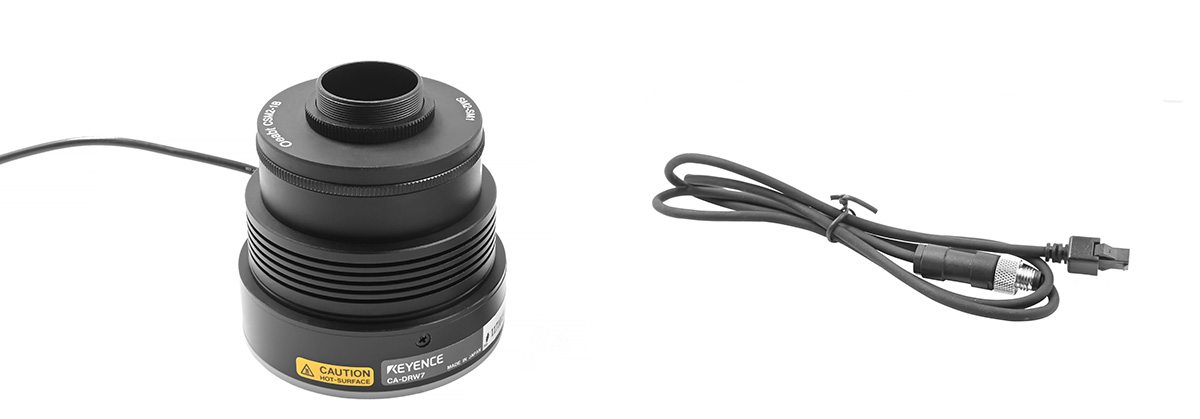

| 型号 |
LED-RL-MAX |
| 规格 |
Ø70*70.2mm |
| LED颜色 |
白光 |
|
针脚接口 |
3PIN2针 |
|
消耗功率 |
7.7W |
|
输入电压 |
12V DC |
|
螺孔类型 |
SM1（1.035”-40）外螺纹 |
|
重量 |
175.6g |
|
材质 |
7075铝合金 |
|

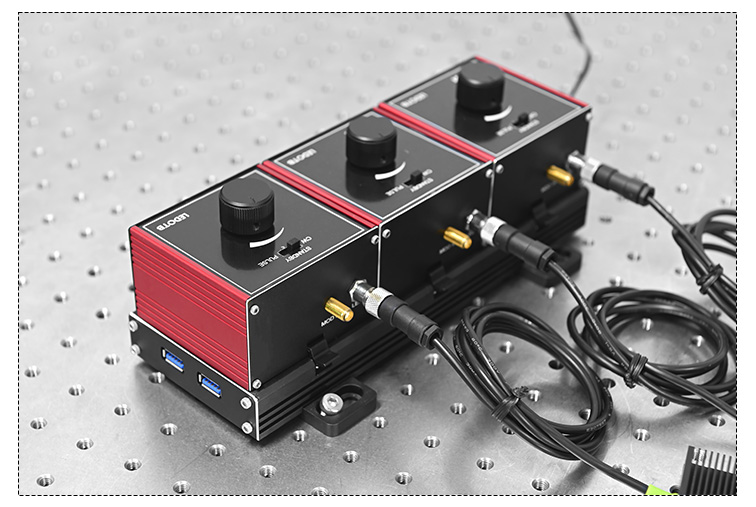

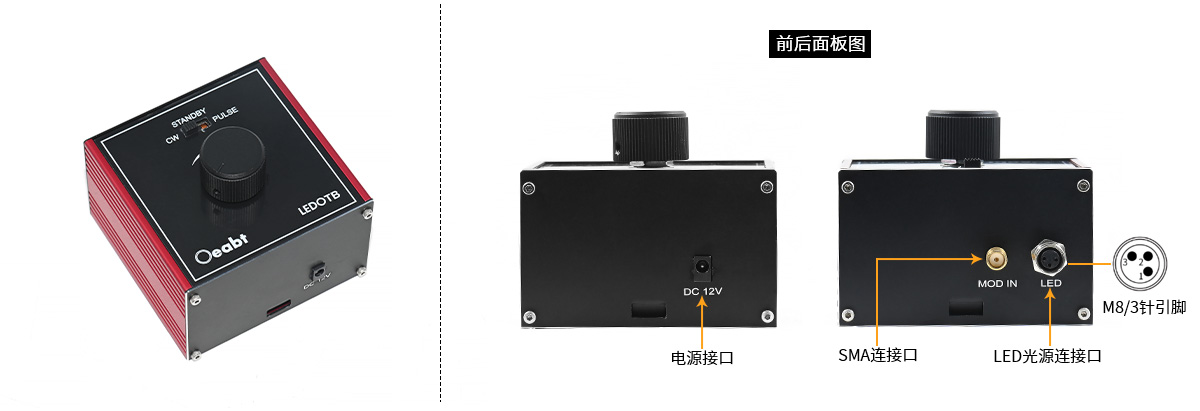

LED调光控制器 |
|
|
外壳尺寸 |
76.0*74.0*47.0mm |
|
最大闪光频率 |
10kHz |
|
最小频闪脉冲宽度 |
50μs |
|
频闪开关时间 |
＜25μs |
|
工作温度 |
0-40° C |
|
储存温13度 |
-40-70°℃ |
|
输入电压 |
12V 稳压直流 |
|
最大LED正向电压 |
LEDOTB-700: 12V DC |
|
LEDOTB-1000: 12V DC |
|
|
最大输出电流 |
LEDOTB-700: 700mA |
|
LEDOTB-1000:1000mA |
|
|
重量 |
175g |
LED-RL-MAX 工程图下载
