• 激光刻度：公制刻度长135mm，分度1mm；
• 英制刻度长5.5英寸，分度1/16英寸；
• 开有间距0.25英寸、5mm和10mm的孔距便于激光对准；
• 在光学平台上测量光束高度；
• 底部具有对准销且磁体提供吸附力，可在光学平台上快速放置和移除；
• 提供固定式和开槽式的准直尺选择；

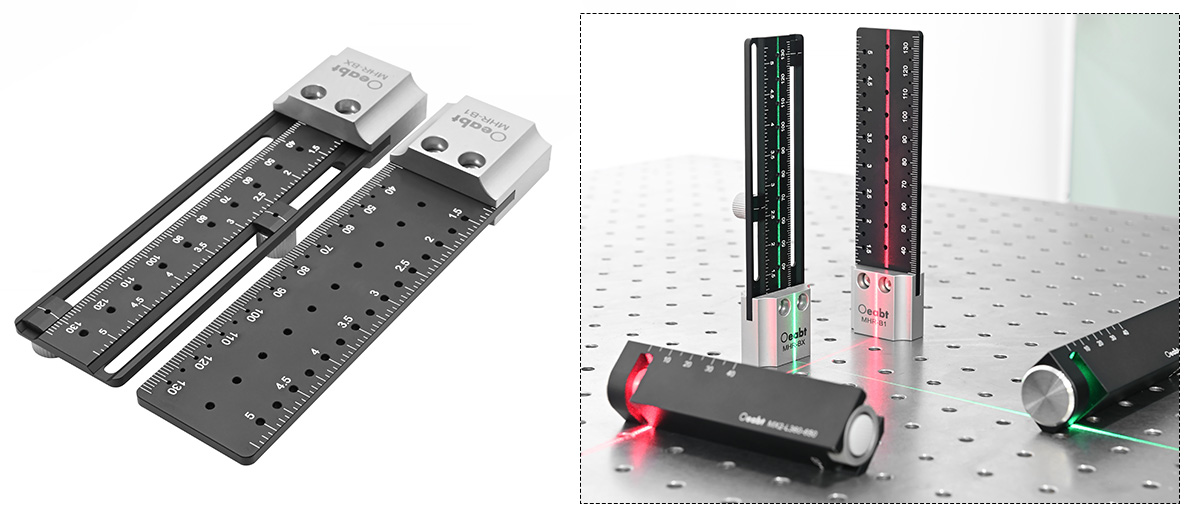

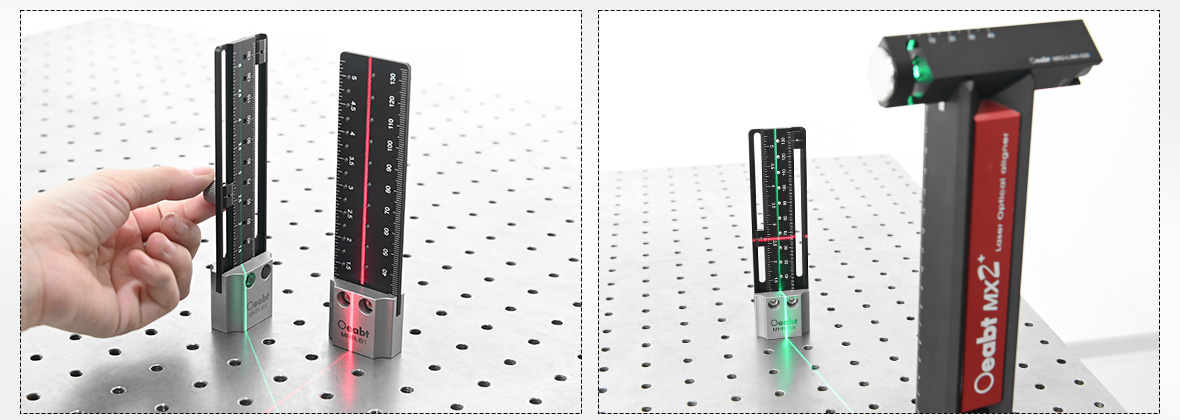

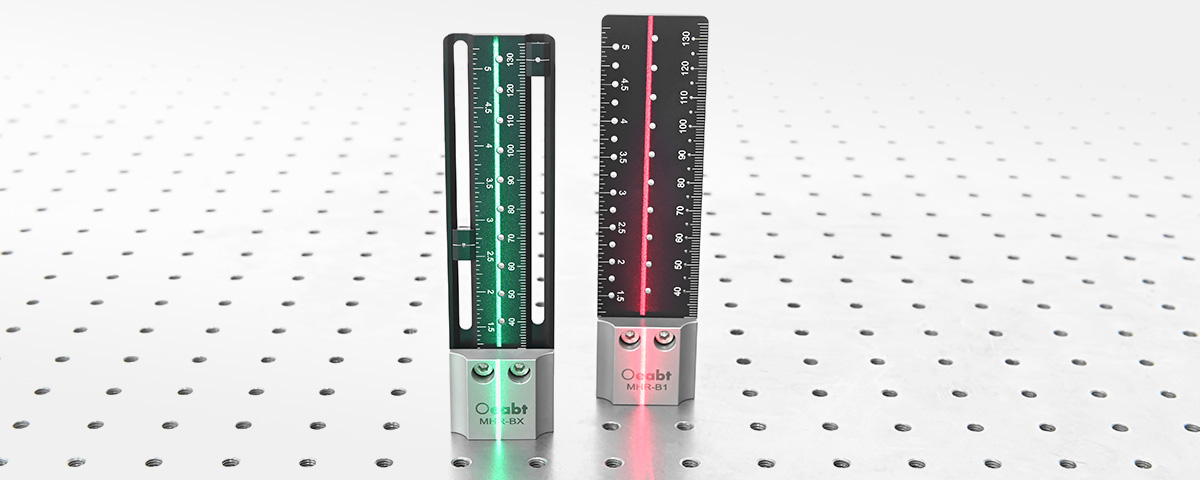

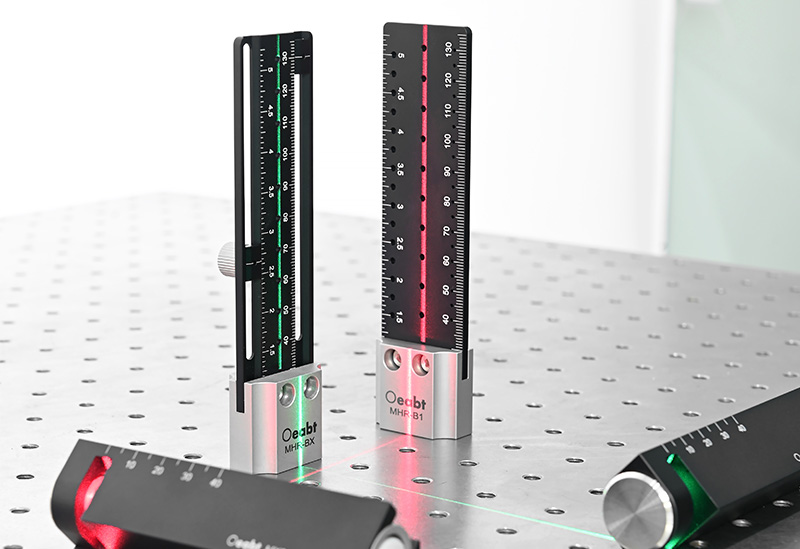

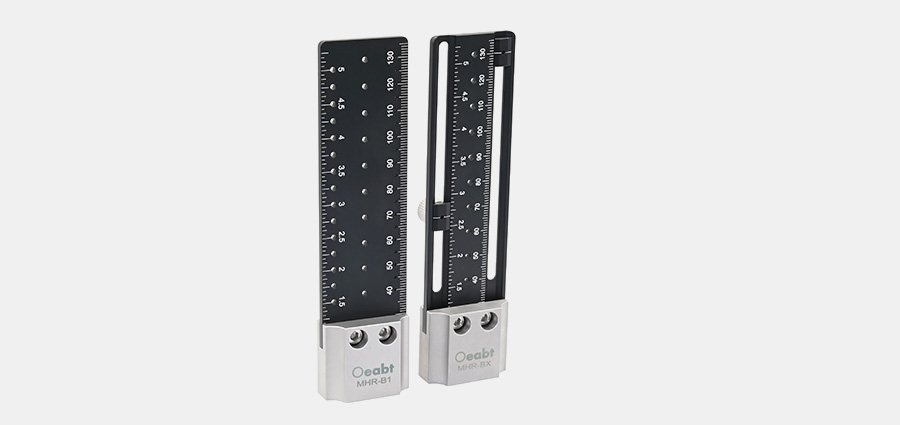

MHR-B系列磁性准直尺可用于测量最高135mm的光束高度，正反两面均刻有1.0mm和1/16英寸的激光刻度，便于精准测量，为组件的定位提供参考。

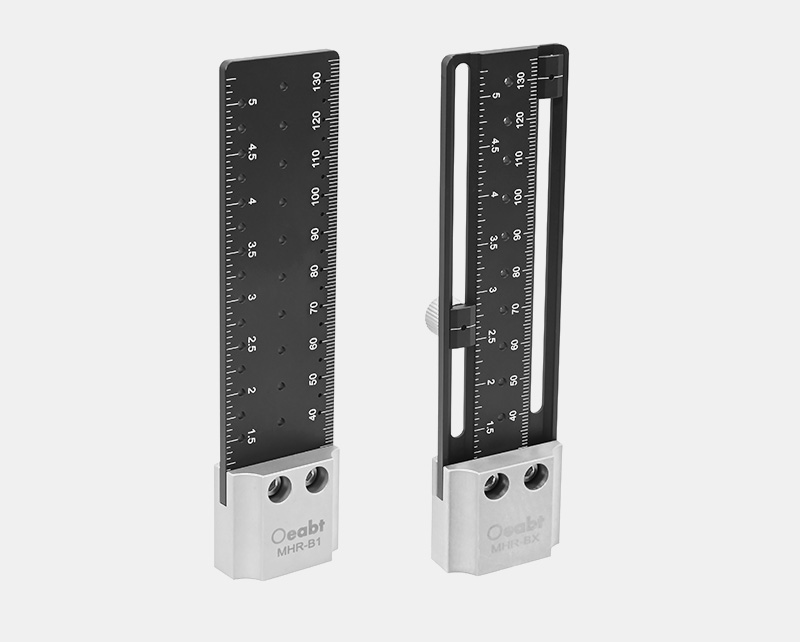

| 型号 |
MHR-B1 |
MHR-BX |
| 规格 |
137.8*35.1*20.0mm |
|
| 激光刻度 |
公制刻度：135mm，分度1mm；英制刻度：5.5英寸，分度1/16英寸； |
|
| 开孔类型 |
小孔间距0.25英寸、5mm和10mm |
开槽孔：90mm*2处，小孔间距10mm |
| 重量 | 165.7g | 162.2g |
| 材质 |
铝合金+磁体 |
|
（1）MHR-B系列磁性准直尺可用于测量最高135mm的光束高度，正反两面均刻有1.0mm和1/16英寸的激光刻度，便于精准测量，为组件的定位提供参考。紧凑的尺寸设计使其可以轻松放置在组件中间的空隙中，并便于整合到装置中。

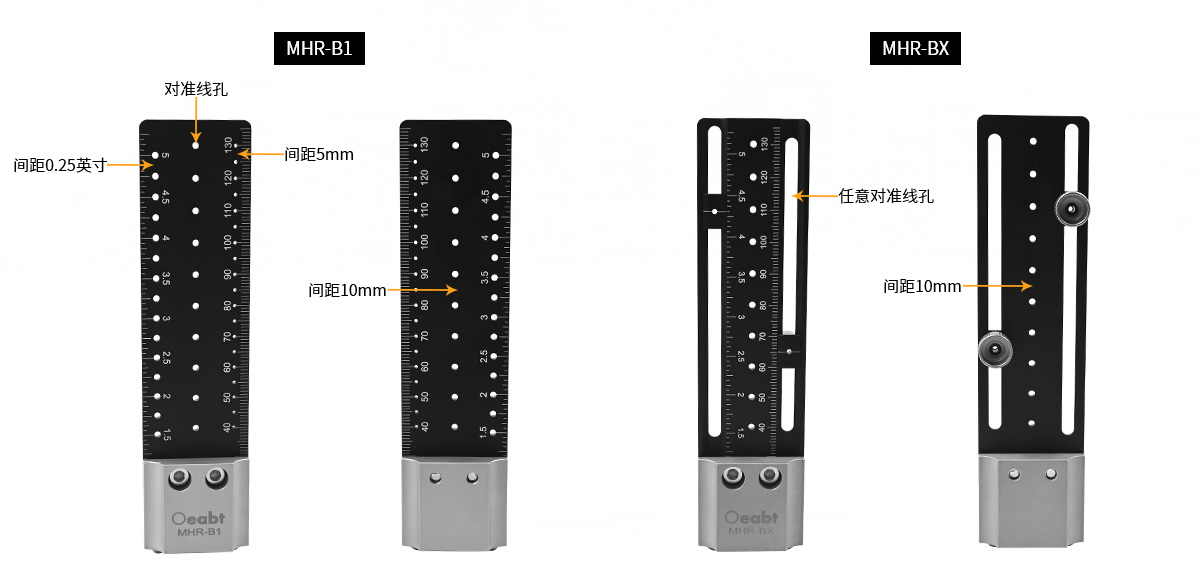

（2）此外，准直尺上英制和公制刻度旁以及准直尺中心线上设有一系列小孔，激光可从中通过。MHR-BX还具有更大的灵活性。它采用了可自定义孔距位置的槽设计，除了固定的孔外，还开有对准线孔，可对齐刻度读数，更便于设置孔的任意位置，从而更好地满足定位需求。

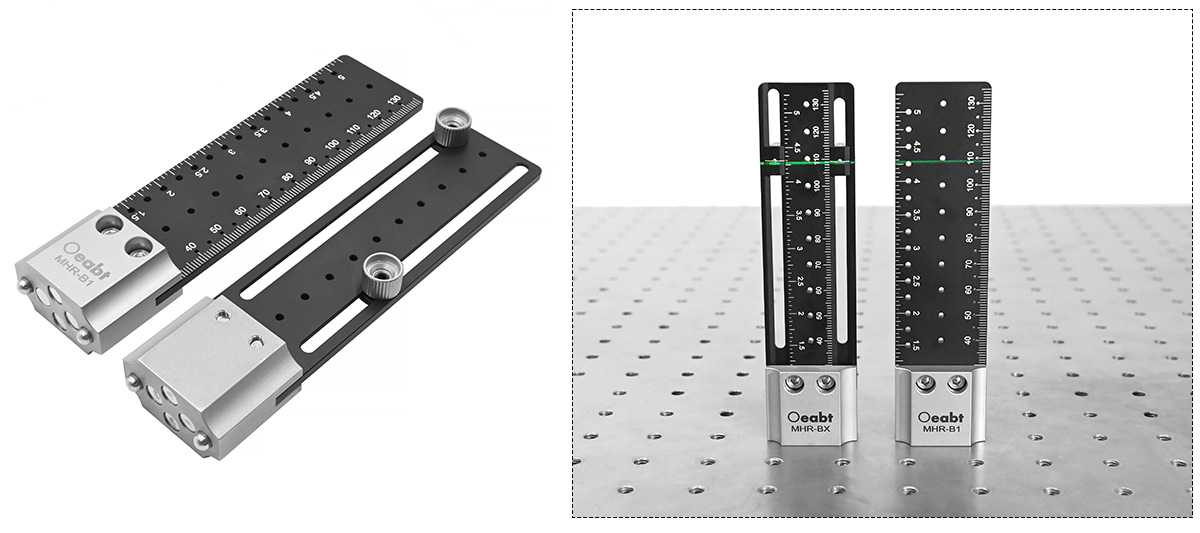

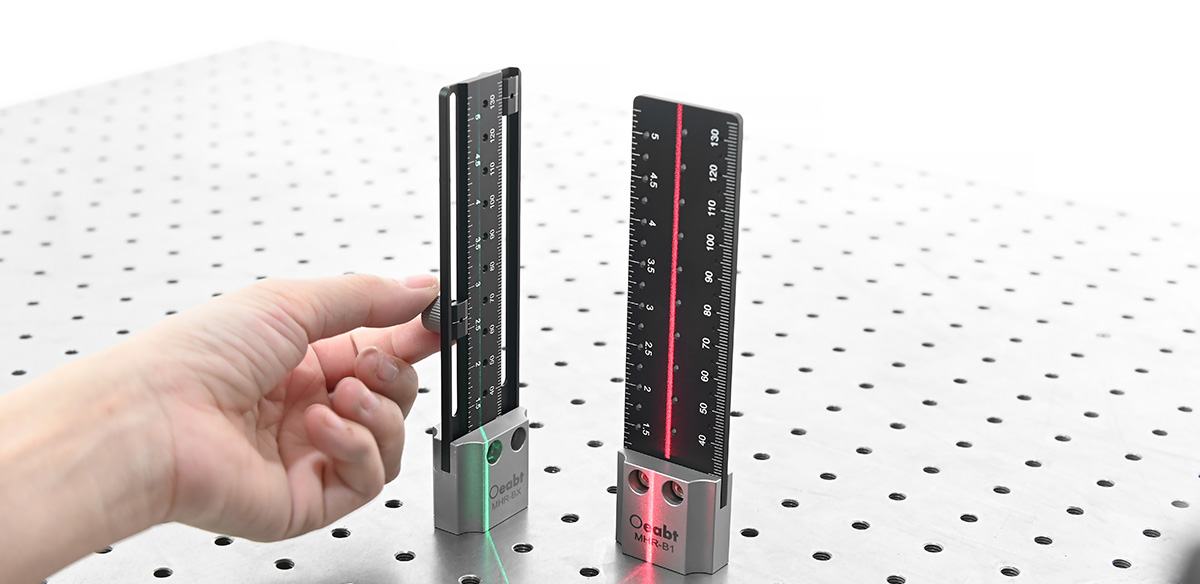

（3）准直尺底部均配备一对定位销，可轻松插入25mm间距的光学平台或面包板的孔中。在磁性表面上使用时，准直尺底部的两个钕磁体可提高其稳定性。
• 激光刻度：公制刻度长135mm，分度1mm；
• 英制刻度长5.5英寸，分度1/16英寸；
• 开有间距0.25英寸、5mm和10mm的孔距便于激光对准；
• 在光学平台上测量光束高度；
• 底部具有对准销且磁体提供吸附力，可在光学平台上快速放置和移除；
• 提供固定式和开槽式的准直尺选择；

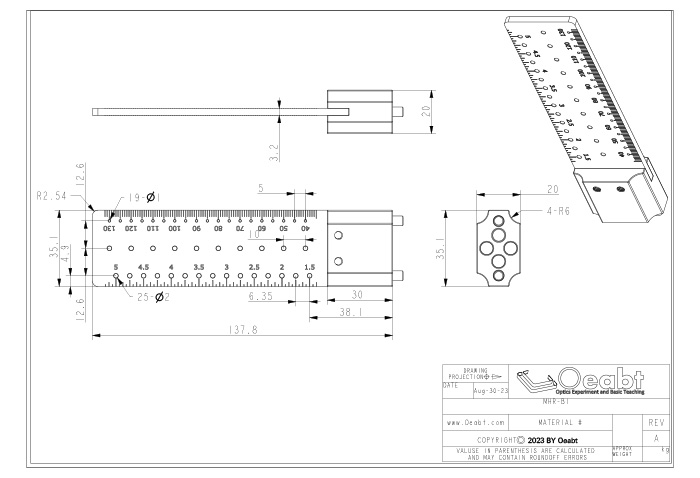

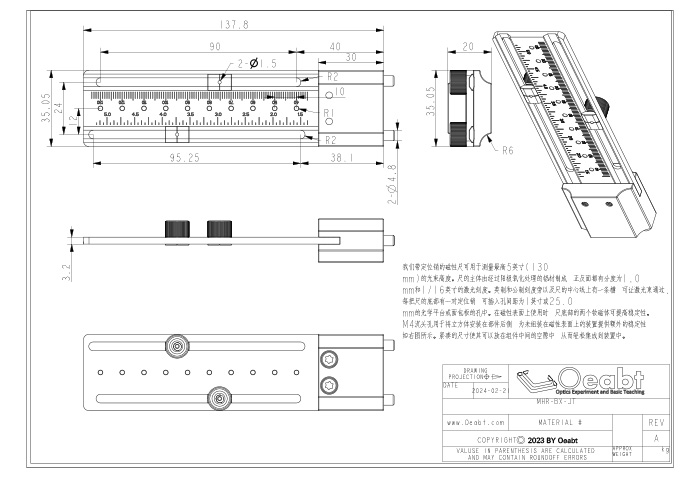

MHR-BX 工程图下载
