低漂移系列
Low drift series
• 激光刻度：公制刻度长214.5mm，分度1mm；英制刻度长8.438英寸，分度1/10英寸；
• 放置光学平台或面包板上测量光束高度；
• 底部磁体提供吸附力，用于快速放置和移除；
• 折叠式压板利用螺丝可固定到其它面板上；

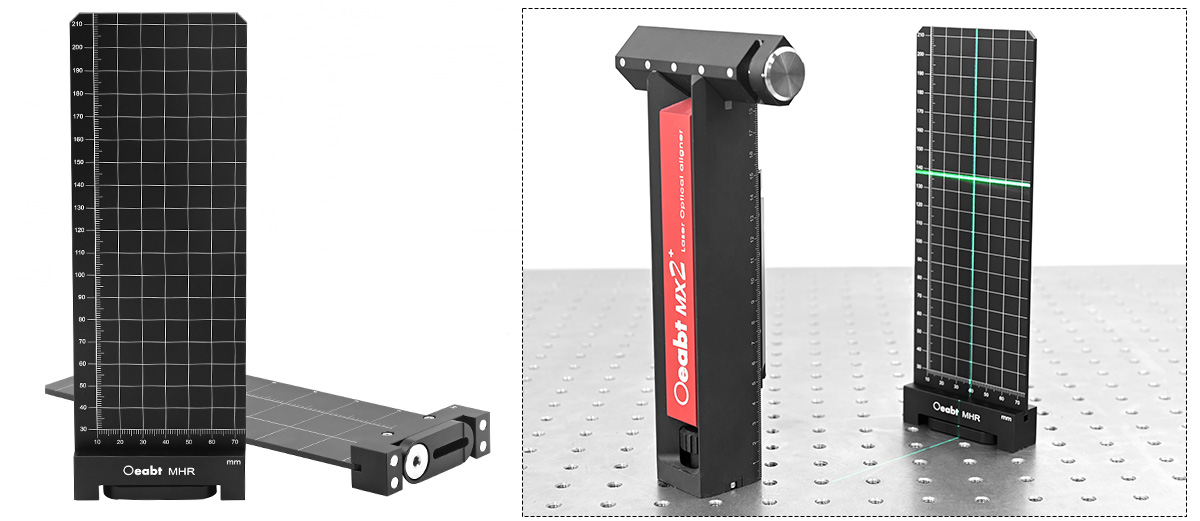

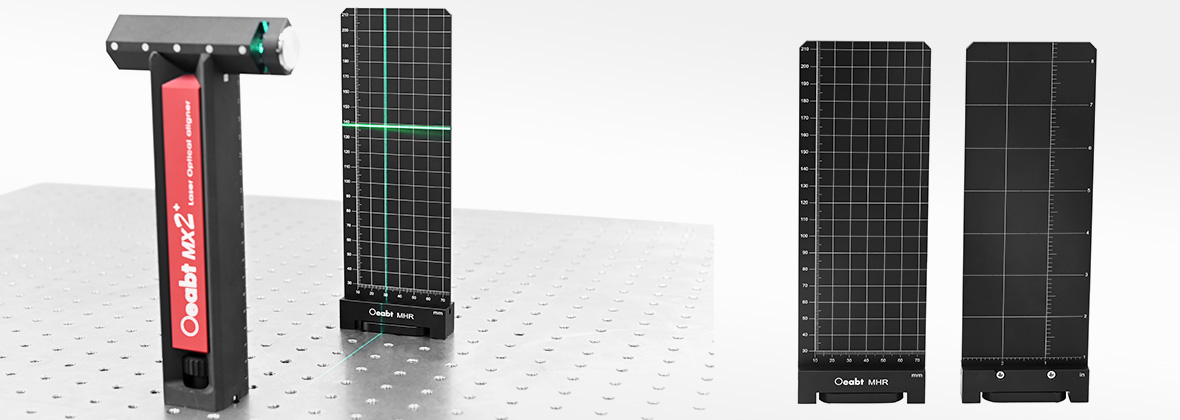

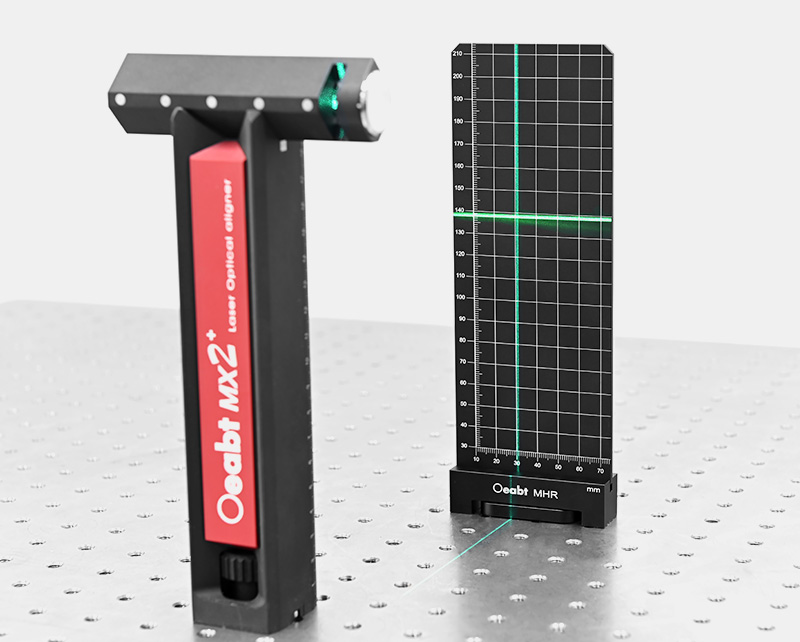

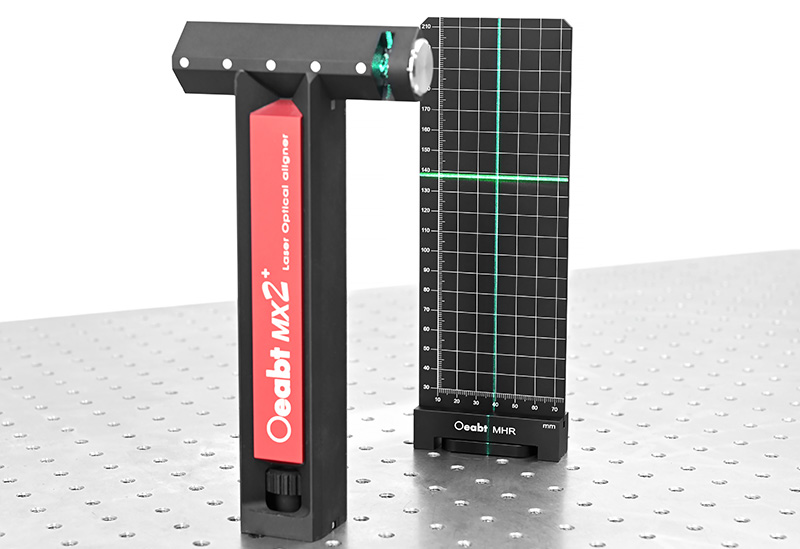

MHR磁性高度尺用于光束的准直和高度测量，可测量最高214.5mm的光束高度。板面上激光刻有公制和英制刻度。
| 型号 | MHR |
| 规格 |
214.5.0*75.0*20.0mm |
| 刻度 |
公制：214.5mm，分度1mm；英制：8.438in，分度1/10in； |
| 螺孔类型 |
6.5*18.5mm（沉头腰孔） |
| 重量 |
196.8g |
| 材质 |
7075铝合金 |

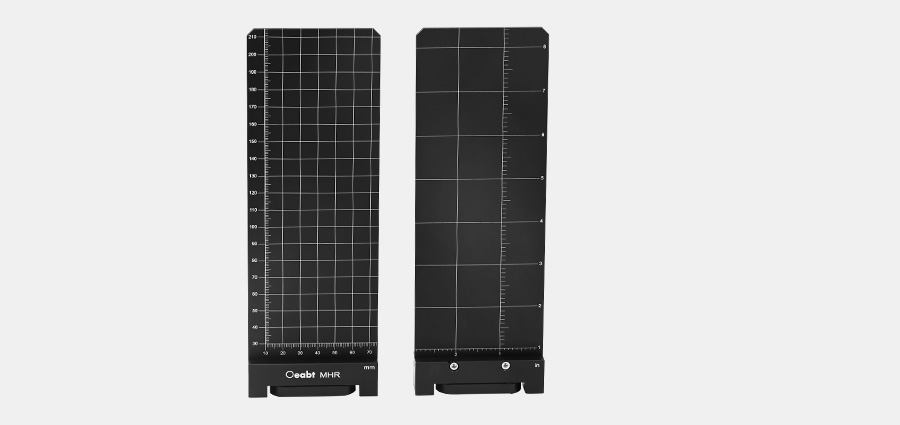

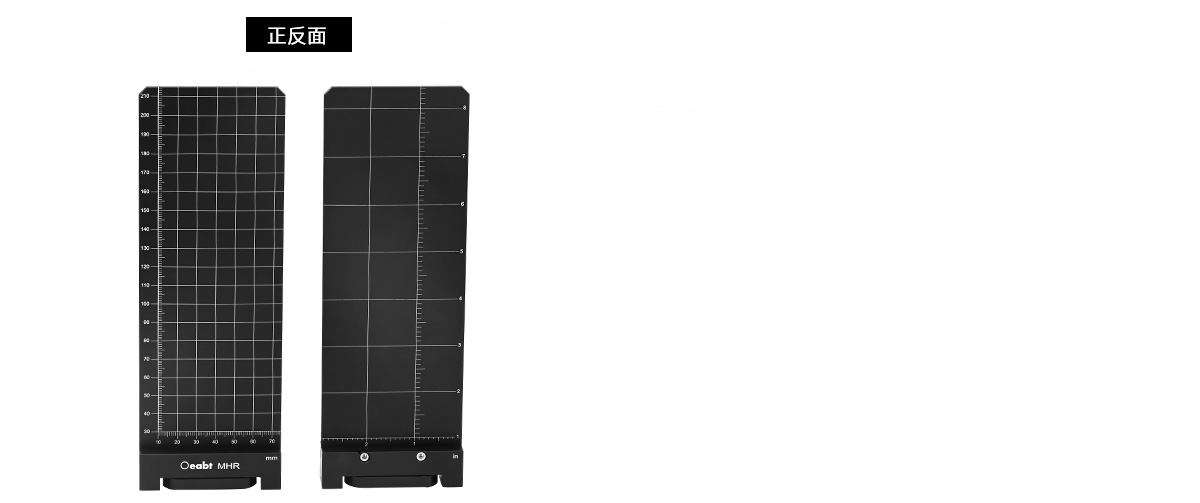

（1）MHR磁性高度尺用于光束的准直和高度测量，可测量最高214.5mm的光束高度。板面上激光刻有公制和英制刻度。公制总长度214.5mm，分度1mm；英制8.438in，分度1/10in。除了纵向刻度外，横向也有刻度线面板。

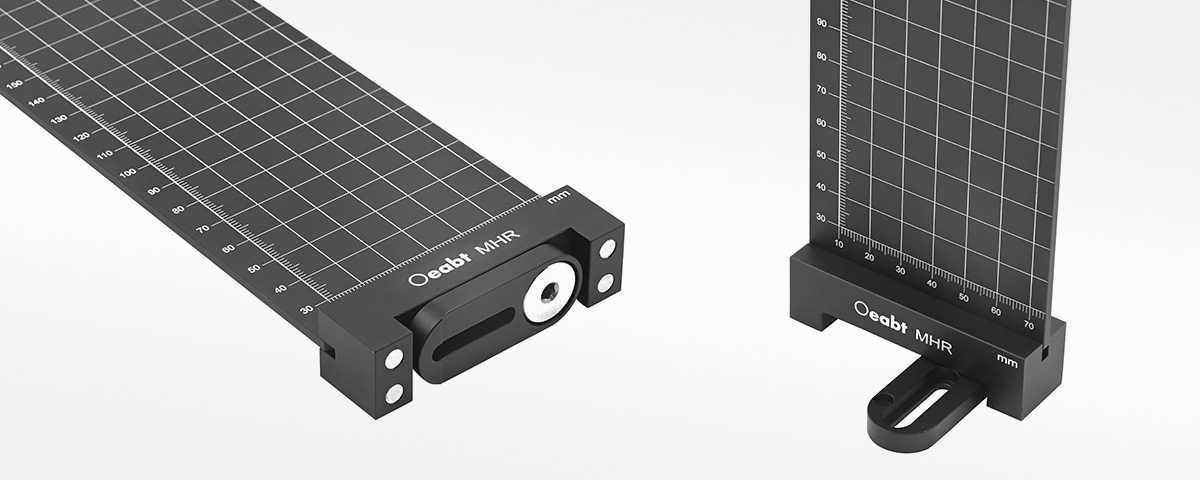

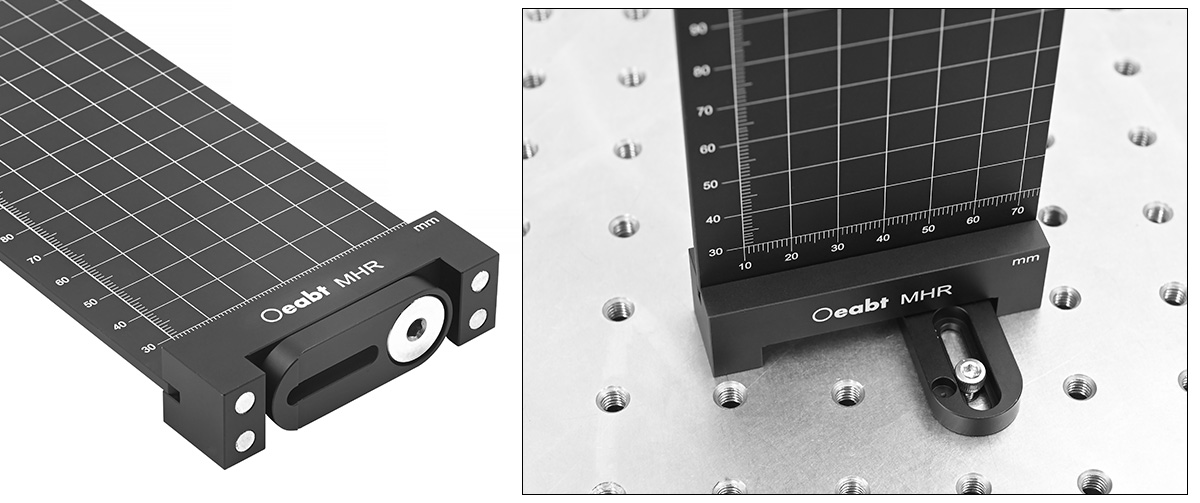

（2）尺的底部含有磁体，相比固定在平台上的尺而言，这种尺既可将尺吸持在磁性工作表面，还能灵活摆放。此外，底部还有一个可折叠式的压板，利用M4柱头螺丝可以将尺板固定在平台上。紧凑的尺寸使其可以放在组件中间的空隙中，从而轻松集成到装置中。
• 激光刻度：公制刻度长214.5mm，分度1mm；英制刻度长8.438英寸，分度1/10英寸；
• 放置光学平台或面包板上测量光束高度；
• 底部磁体提供吸附力，用于快速放置和移除；
• 折叠式压板利用螺丝可固定到其它面板上；

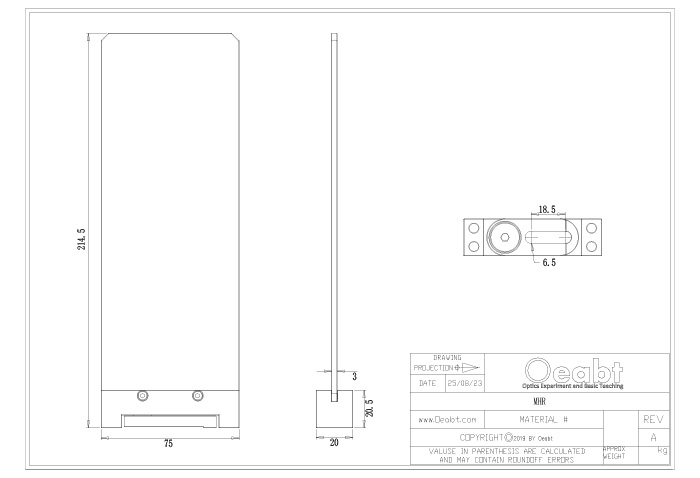

MHR 工程图下载
