CRD-05 二分之一英寸旋转安装座

产品推荐

首页 > 产品中心 > 30mm笼式系统 > CRD-05 二分之一英寸旋转安装座
参数规格 技术说明 组装 应用举例 3D模型下载
产品说明

可安装最厚为6.5mm的Ø1/2英寸光学元件;

SM05(0.535"-40)内螺纹孔,兼容SM05透镜套管;

SM1(1.035"-40)外螺纹,用于安装SM1透镜套管或和30mm笼式系统;

搭配偏振分束立方使用,可连续调整透射偏振光,将入射的非偏振或P偏振光变为圆偏振光、椭圆偏振光或线偏振光;

附带一个CSK05卡环;

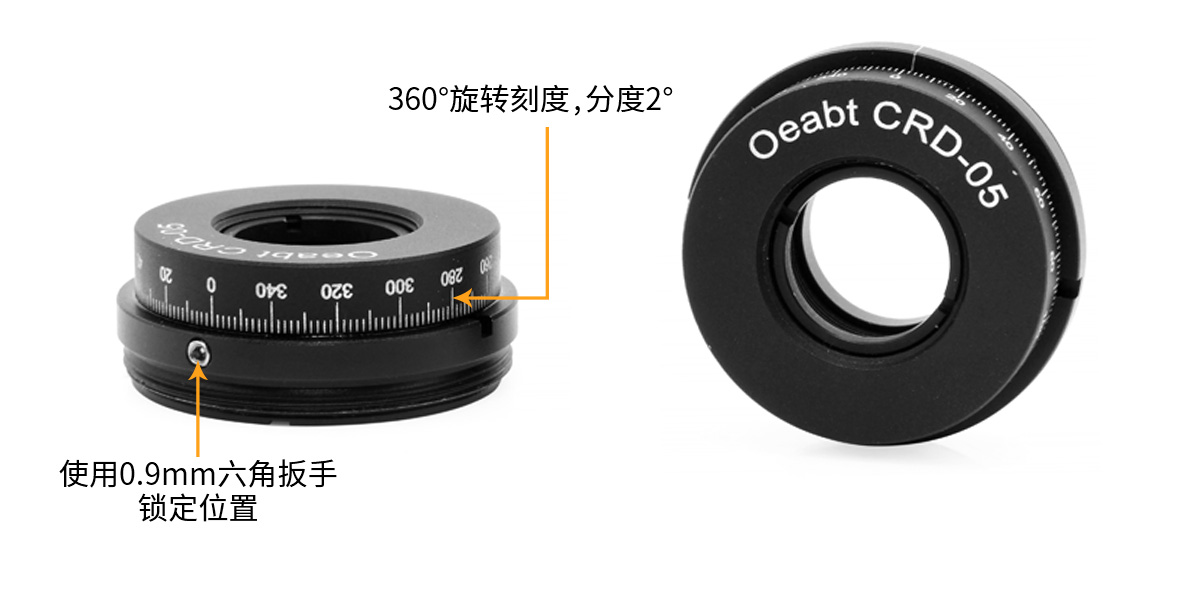

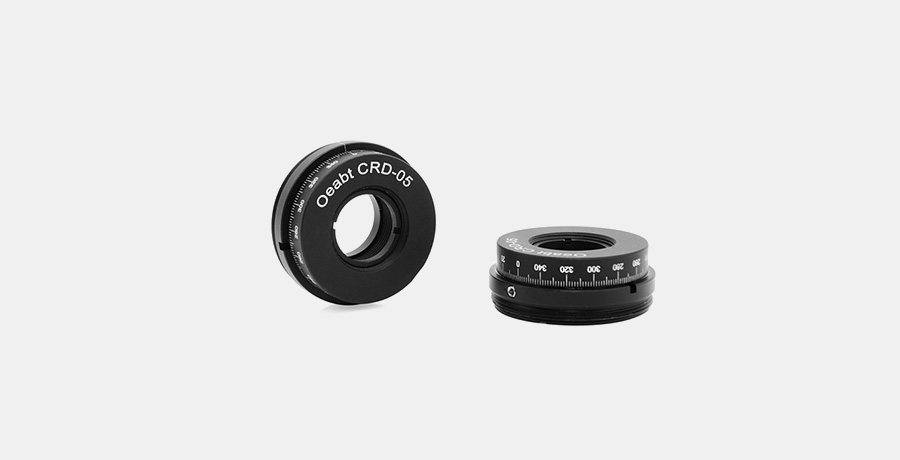

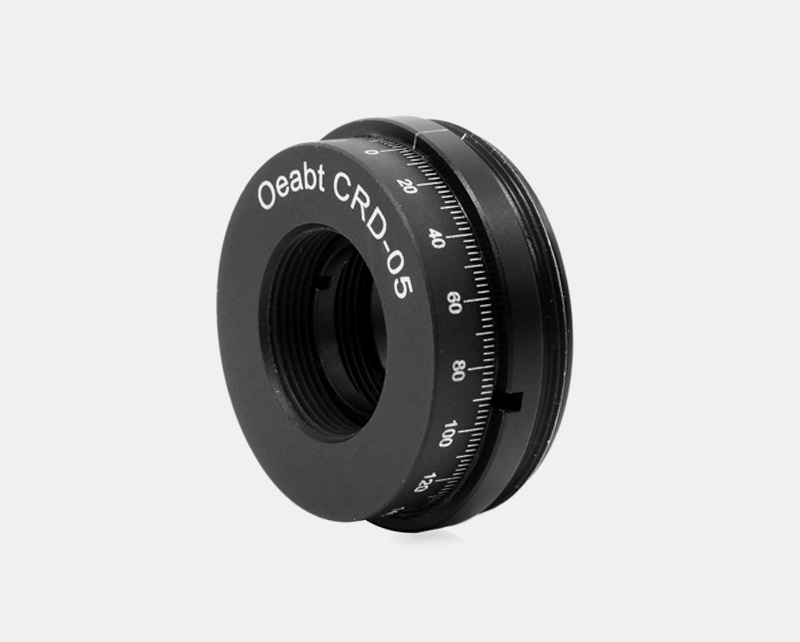

CRD-05 旋转安装座用于安装Ø1/2英寸光学元件。安装座前面的刻度盘可360°旋转,分度2°,且具有一条校准刻线。使用侧面的紧定螺丝可锁定旋转位置。
型号
CRD-05
规格
Ø27.0*10.9mm
螺纹类型

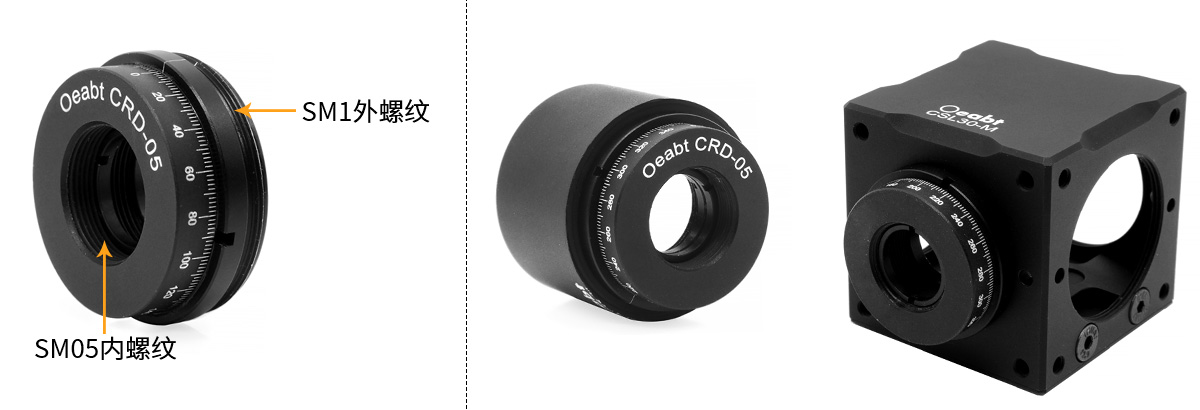

SM05(0.535"-40)内螺纹,SM1(1.035"-40)外螺纹
重量
10.9g
材质
7075铝合金

示意图
通用参数

☑光学知识点


- 光学常用螺纹尺寸标准

这是美国 Thorlabs 公司特有的螺纹,不是常用的光学螺纹。SM在螺纹表达上是缝纫机螺纹的代号,  但美国这公司把它用来对光学镜头及套筒内外螺纹连接。螺纹性质为UNS,美国统一特殊螺纹,公差精度为2A/2B,这螺纹特殊地方是不管直径大小,螺距一样为每英寸40牙。具体尺寸如下:

【*SM05表示英寸的一半,而SM1和SM2则表示1和2英寸】

系列  类型
螺纹(in)
公称直径(mm)
小径(mm)
中径(mm)
大径(mm)
SM05
0.535-40
13.59
12.98±0.07
13.24±0.05
>13.59
SM05
0.535-40
13.59
<12.78 13.10±0.05
13.50±0.05
SM1
1.535-40
26.29
25.68±0.07
25.95±0.05
>26.29
SM1
1.535-40
26.29
<25.48
25.79±0.05
26.19±0.06
SM2
2.535-40
51.69
51.08±0.075
51.35±0.075
>51.69
SM2
2.535-40
51.69
<50.87
51.18±0.05
51.59±0.05

产品描述


(1)CRD-05 旋转安装座用于安装Ø1/2英寸光学元件。安装座前面的刻度盘可360°旋转,分度2°,且具有一条校准刻线。使用侧面的紧定螺丝可锁定旋转位置。



(2)SM1(1.035"-40)外螺纹可将安装座直接拧入SM1内螺纹组件,例如SM1透镜套管30mm笼式立方体。中心孔径具有SM05(0.535"-40)螺纹,能够安装最厚6.5 mm的Ø1/2英寸(Ø12.7mm)光学元件。通过附带的卡环安装光学元件。

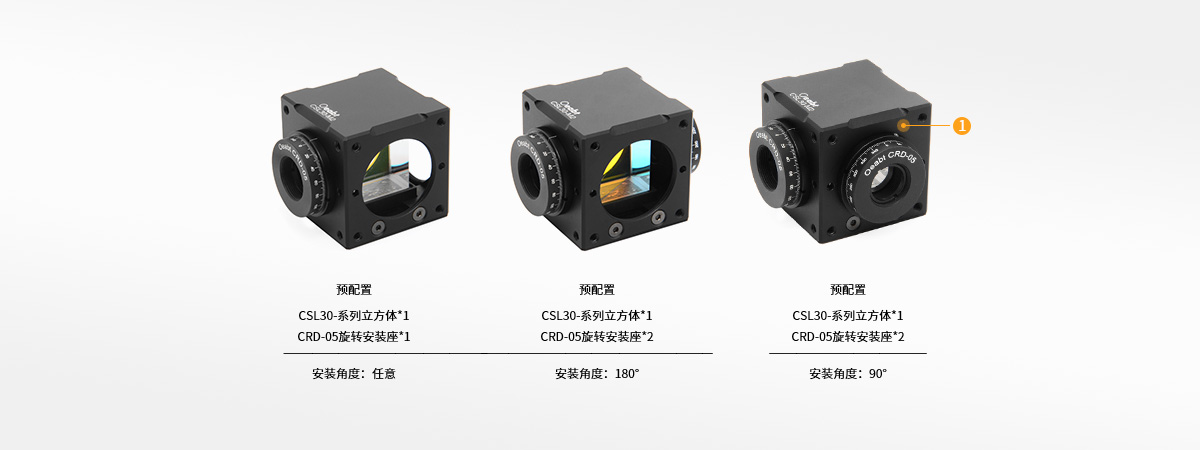

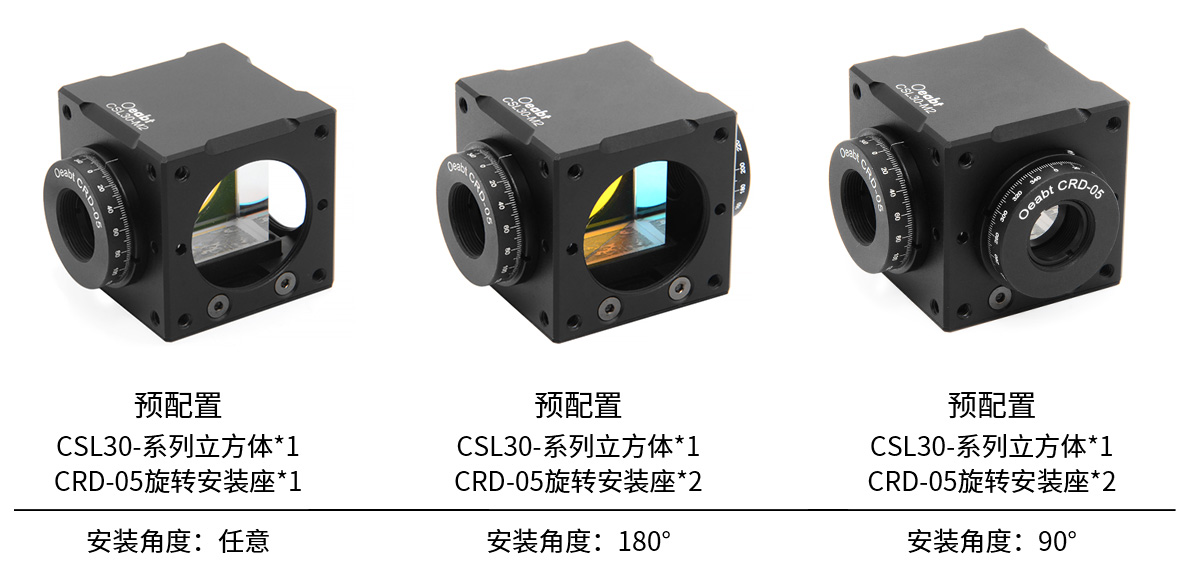

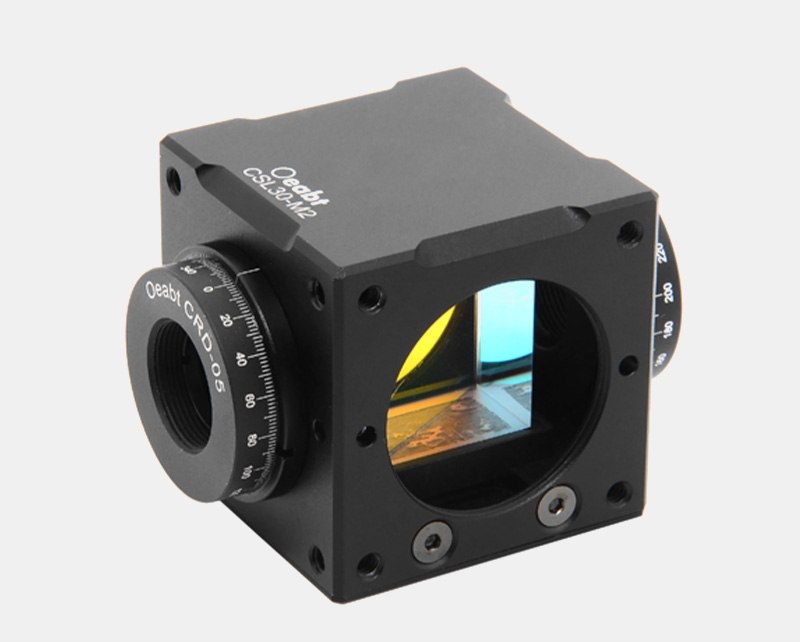

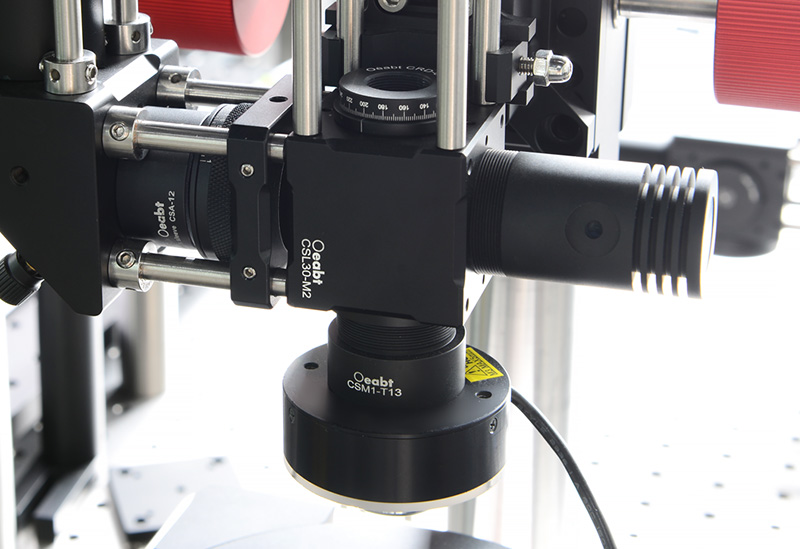

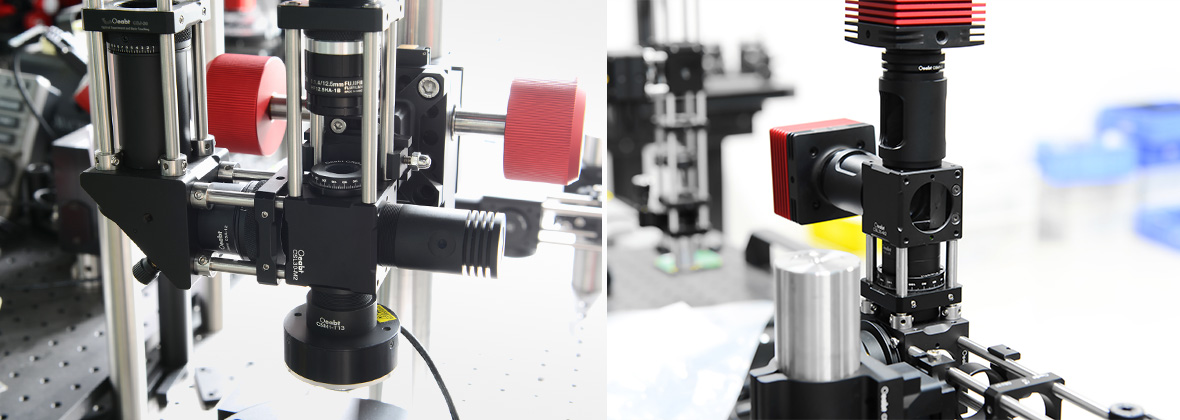

(3)立方体搭配偏振分束立方和CRD-05 Ø1/2英寸旋转安装座一起使用时,非常适合构造可调分束器、可调衰减器或合束器。可变分束镜可以连续改变线偏振光束的透射强度。先用旋转安装座中的半波片旋转线偏振入射光,然后光通过偏振分束立方分成S和P偏振光,从而实现连续调节分光比。这种效应常用于全息和干涉测量。

CRD-05 Ø1/2英寸旋转安装座

可安装最厚为6.5mm的Ø1/2英寸光学元件;

SM05(0.535"-40)内螺纹孔,兼容SM05透镜套管;

SM1(1.035"-40)外螺纹,用于安装SM1透镜套管或和30mm笼式系统;

搭配偏振分束立方使用,可连续调整透射偏振光,将入射的非偏振或P偏振光变为圆偏振光、椭圆偏振光或线偏振光;

附带一个CSK05卡环;

安装座前面的刻度盘可360°旋转,分度2°,且具有一条校准刻线。使用侧面的紧定螺丝可锁定旋转位置。SM1(1.035"-40)外螺纹可将安装座直接拧入SM1内螺纹组件,例如SM1透镜套管30mm笼式立方体。中心孔径具有SM05(0.535"-40)螺纹,能够安装最厚6.5mm的Ø1/2英寸(Ø12.7mm)光学元件。 同时搭配立方体和偏振分束立方一起使用时,非常适合构造可调分束器、可调衰减器或合束器。可变分束镜可以连续改变线偏振光束的透射强度。
