    产品说明

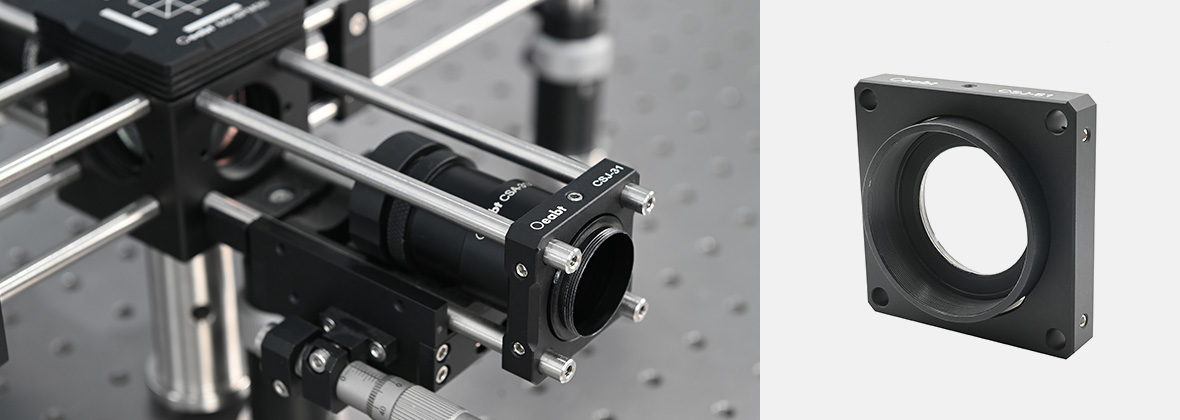

    • 通孔笼板，将透镜套筒安装到笼式系统中；

    • 通过尼龙顶丝和限位孔固定透镜套筒；

    • 兼容30mm或60mm笼式系统；

    • 底部M4螺孔安装到Ø12mm接杆；

    笼板设计用于将我们的透镜套筒或延长管滑入笼板中，并通过尼龙顶丝固定套筒外径。

    型号

    CSJ-31

    CSJ-61

    规格

    40.6*40.6*8.9mm

    71.1*71.1*12.7mm

    中心孔径

    Ø30.6mm

    Ø56.0mm

    兼容笼式

    Ø6.02mm*4处，间距30mm

    Ø6.02mm*4处，间距60mm

    重量

    18.0g

    82.6g

    螺孔类型

    M4*1处

    材质

    7075铝合金

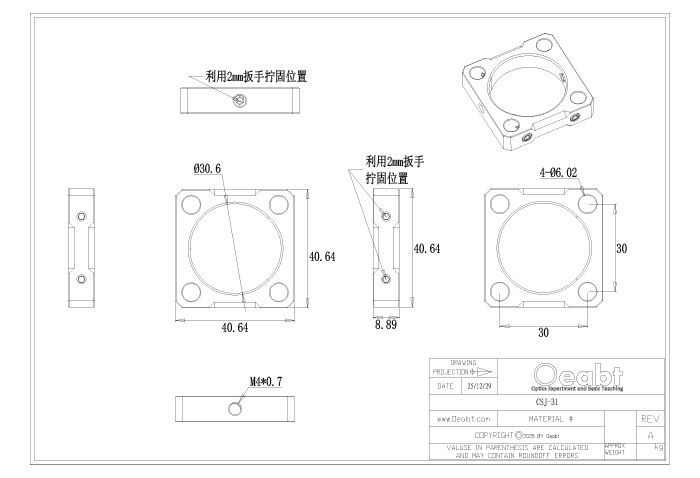

    示意图
    通用参数

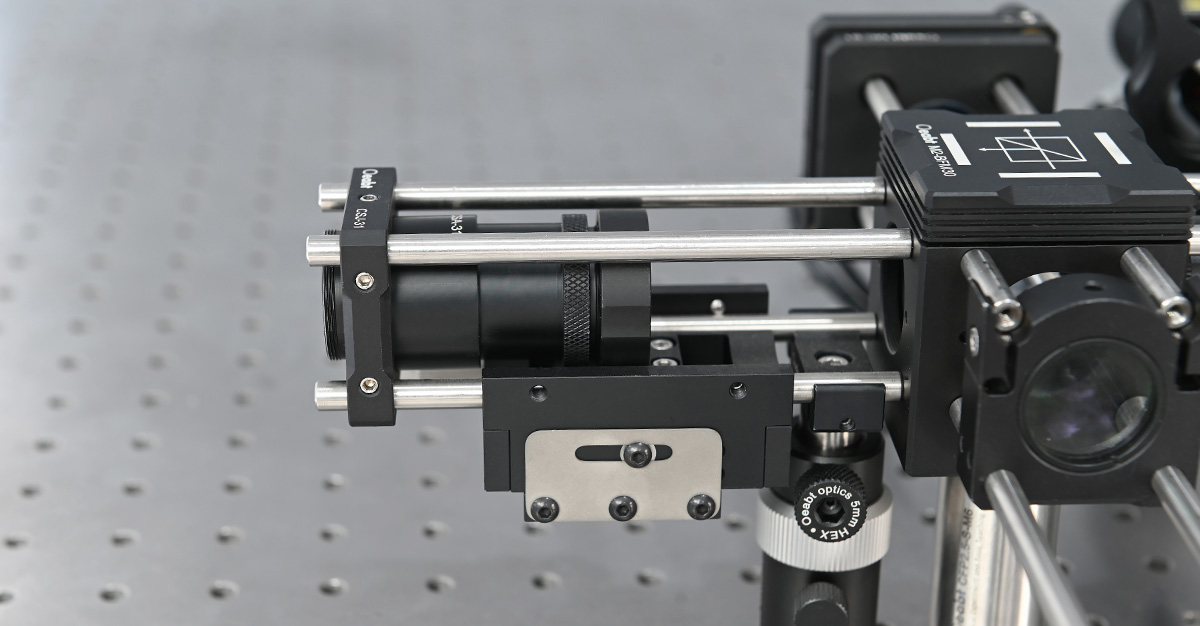

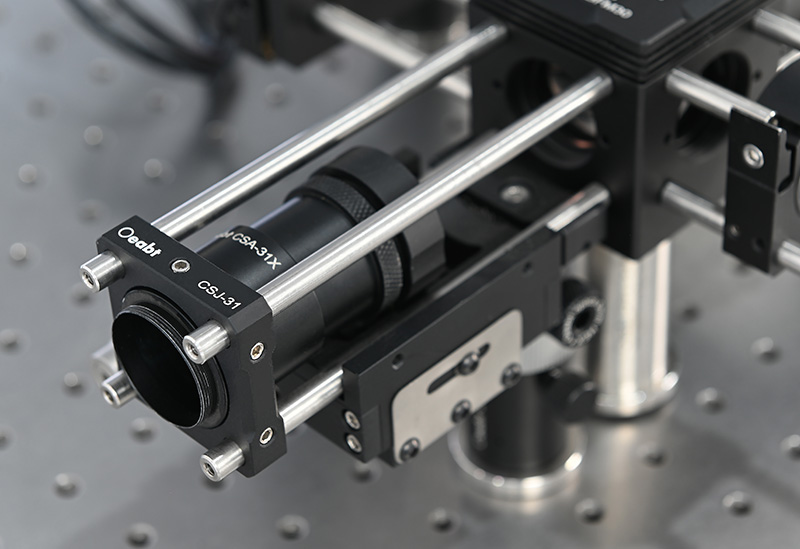

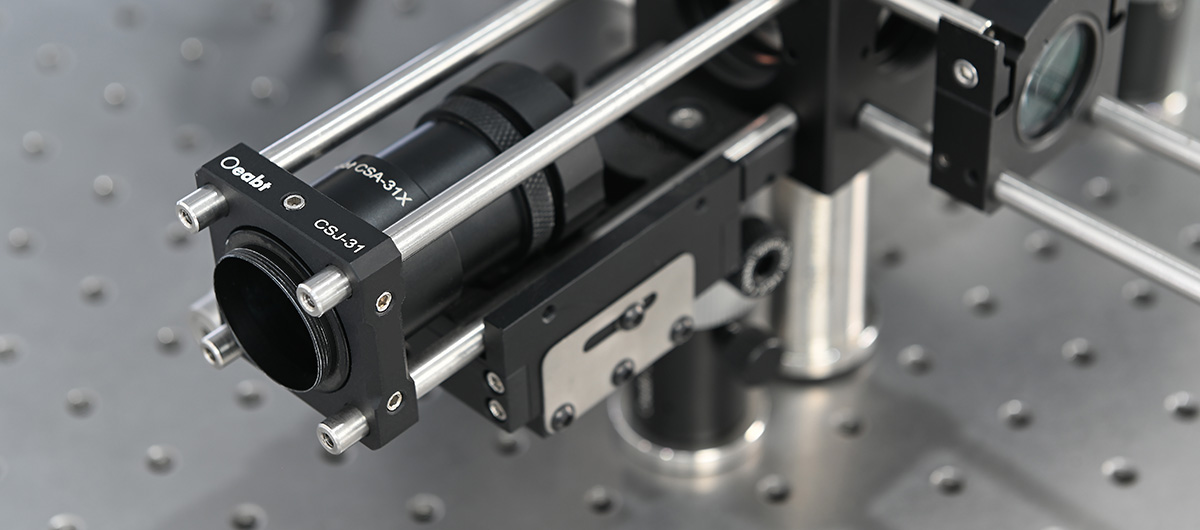

    （1）这非常适用于不需将透镜套筒旋入螺纹笼板的解决方案，限位孔设计提供三点式接触，使用2mm扳手松开顶丝即可滑动调整或取出套筒。兼容标准Ø1英寸、Ø2英寸透镜套筒及自由空间隔离器或光学器件。



    （2）笼杆通孔侧面均设有固定螺丝，使用2mm六角扳手，即可快速将笼板锁定在笼杆的任意位置。

    （3）限位孔设计提供三点式接触，非常适用于不需将透镜套筒旋入螺纹笼板的解决方案。

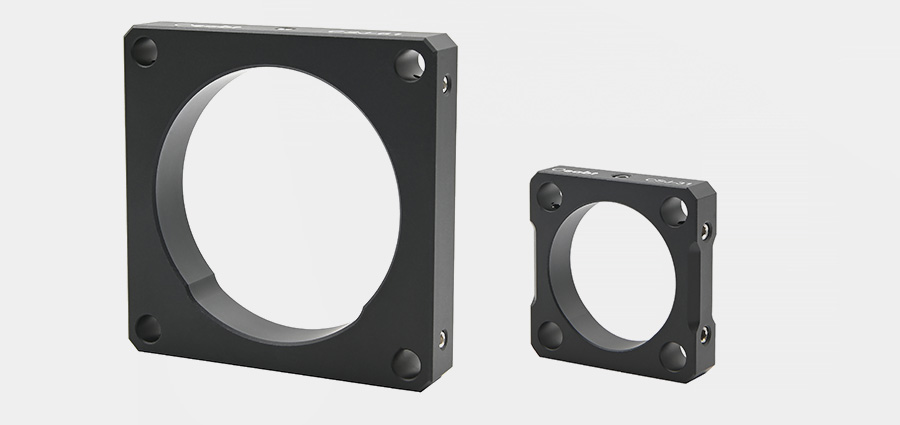

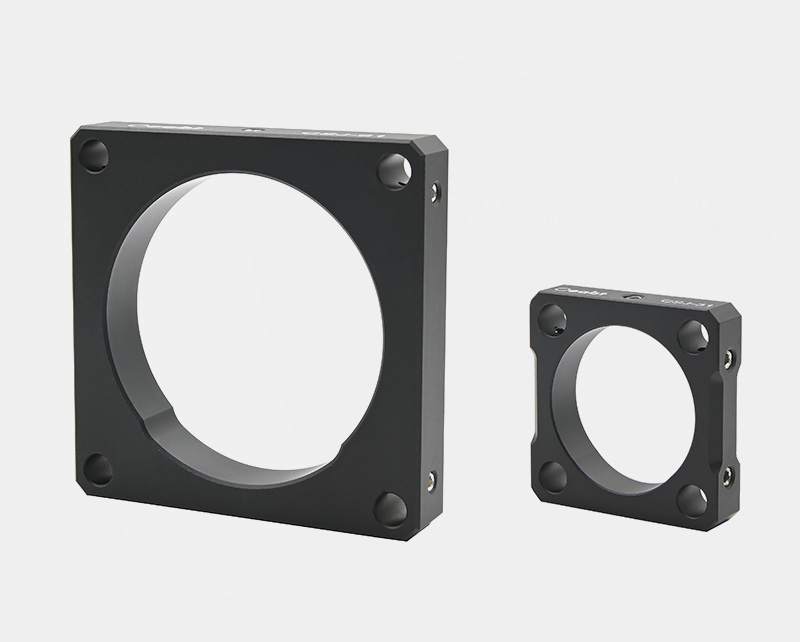

    （4）CSJ-31中心孔Ø30.6mm，CSJ-61中心孔Ø56.0mm，兼容标准Ø1英寸、Ø2英寸透镜套筒及自由空间隔离器或光学器件。

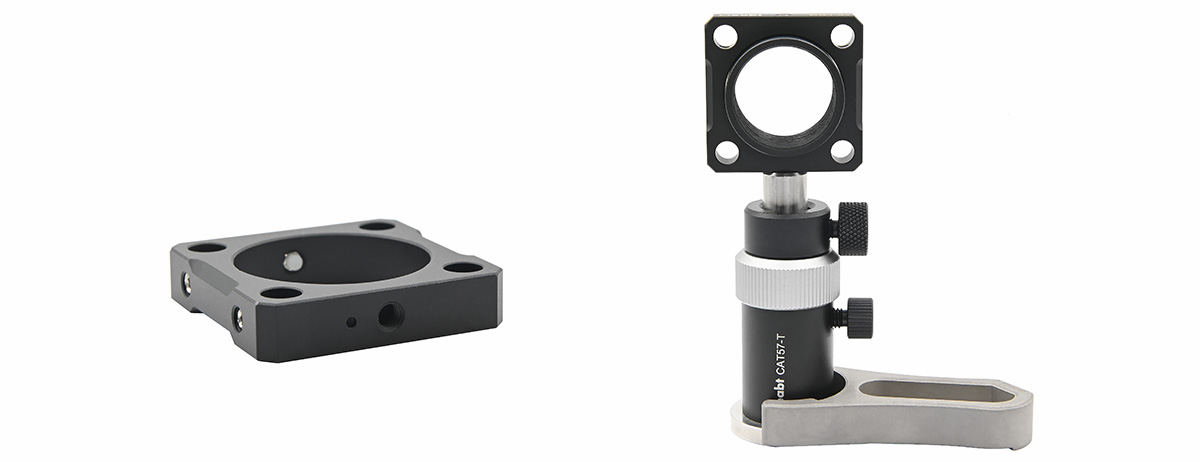

    （5）板体底部设有一个M4螺孔，可直接安装到Ø1/2英寸或Ø12mm接杆上。

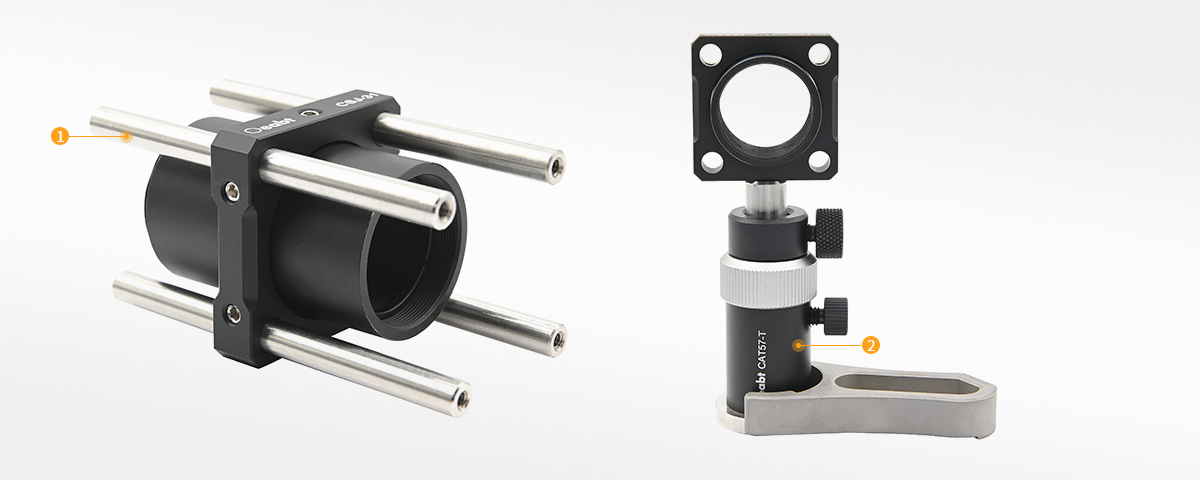

    ❶PCM-S系列 Ø6mm笼式支杆 点击购买>
         		❷CAT系列 伸缩式接杆支架 点击购买>


    CSJ系列 通孔笼板

    • 通孔笼板，将透镜套筒安装到笼式系统中；

    • 通过尼龙顶丝和限位孔固定透镜套筒；

    • 兼容30mm或60mm笼式系统；

    • 底部M4螺孔安装到Ø12mm接杆；

    笼板设计用于将我们的透镜套筒或延长管滑入笼板中，并通过尼龙顶丝固定套筒外径。
