低漂移系列
Low drift series

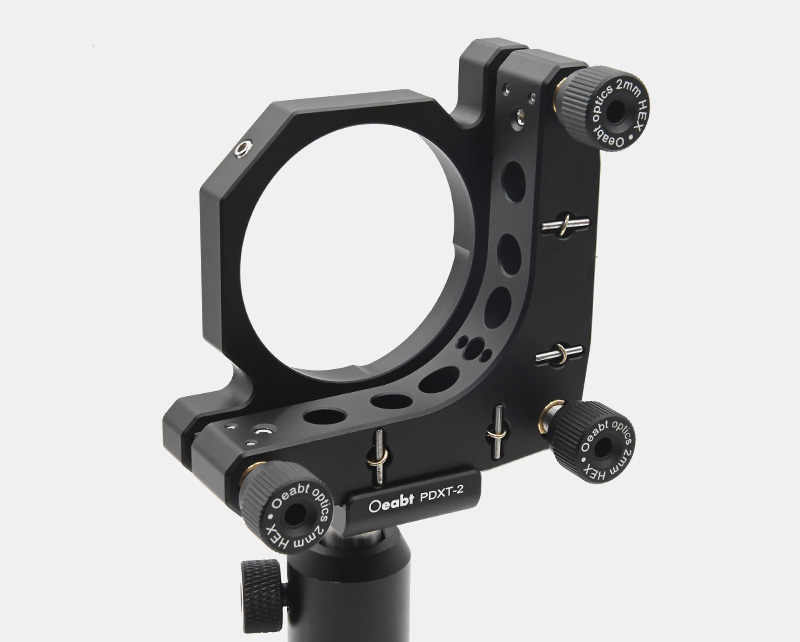

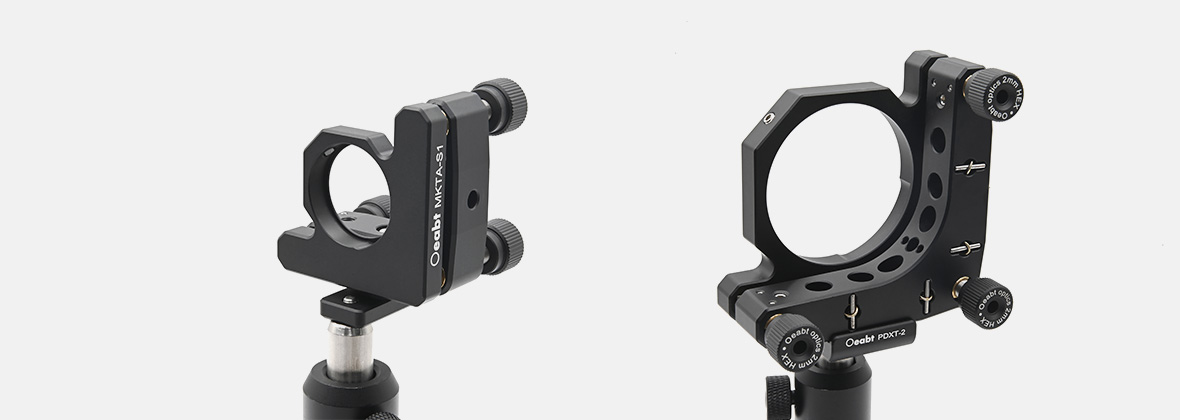

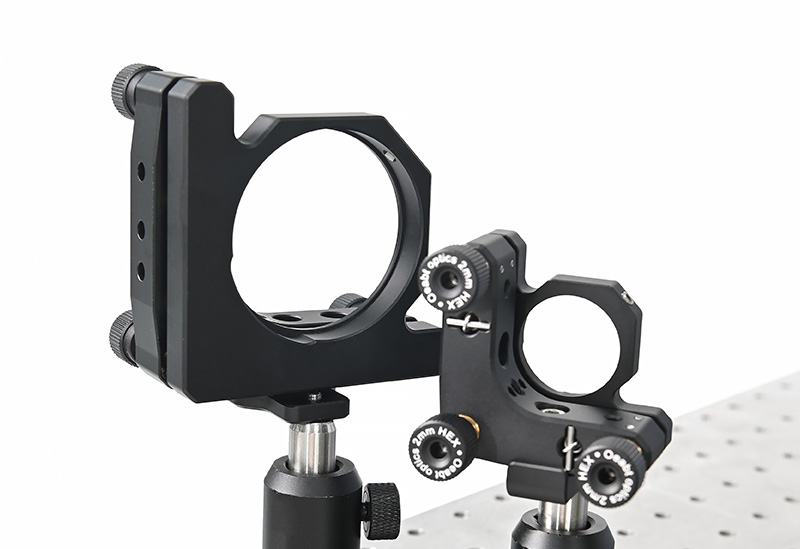

• 使厚款镜架的光学面和接杆中心对齐；

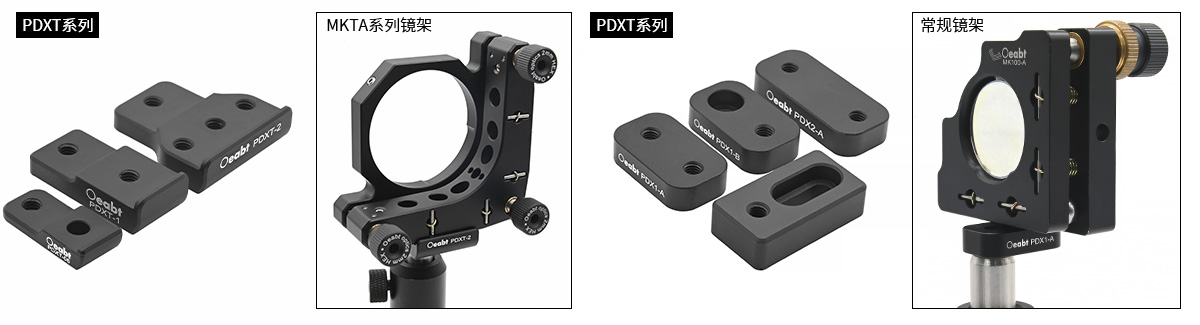

• 兼容MKTA系列的厚后座款镜架系列；
• 适用Ø0.5~2英寸安装座；

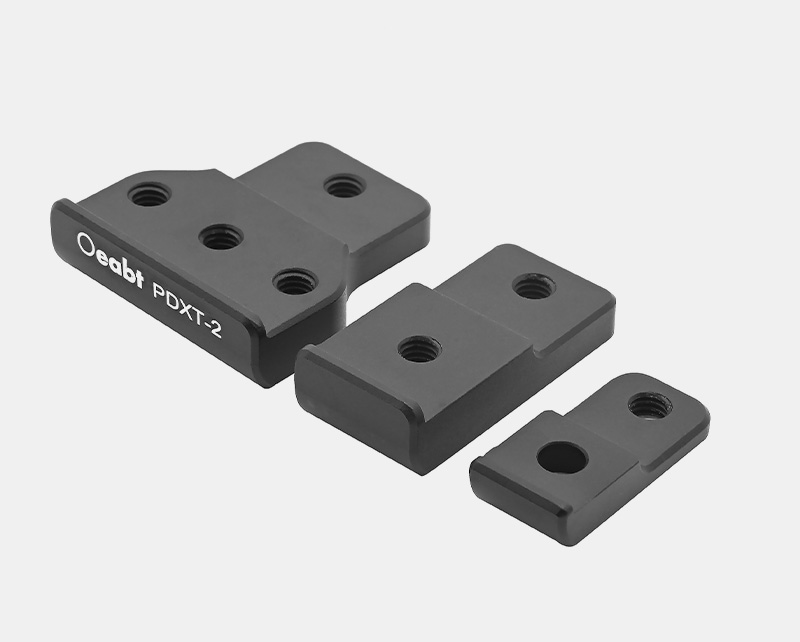

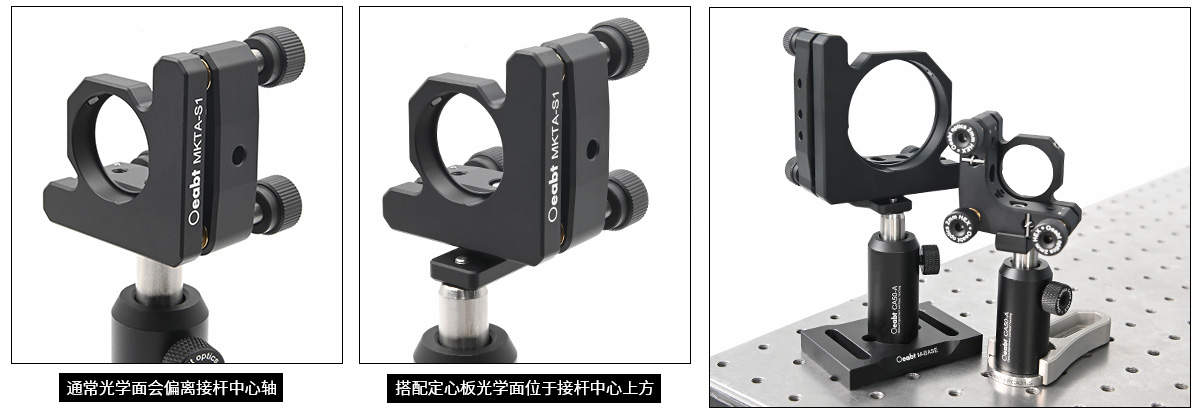

定心板主要用于对齐光学调整架中的光学元件前表面与接杆的中心轴。
|
型号 |
PDXT-05 |
PDXT-1 |
PDXT-2 |
|
规格 |
23.8*10.6*6.0mm |
30.4*14.4*9.0mm |
30.4*28.6*9.0mm |
|
螺孔类型 |
M4*1处、M4*1处(沉孔) |
M4*2处 |
M4*4处 |
|
重量 |
2.0g |
6.7g |
10.8g |
|
材质 |
7075铝合金 |
||
• 使厚款镜架的光学面和接杆中心对齐；
• 兼容MKTA系列的厚后座款镜架系列；
• 适用Ø0.5~2英寸安装座；
PDXT-2 工程图下载
