OEDU-PLE 光的偏振实验

产品推荐

首页 > 产品中心 > 教学模型 > OEDU-PLE 光的偏振实验
参数规格 技术说明 组装 应用举例
产品说明

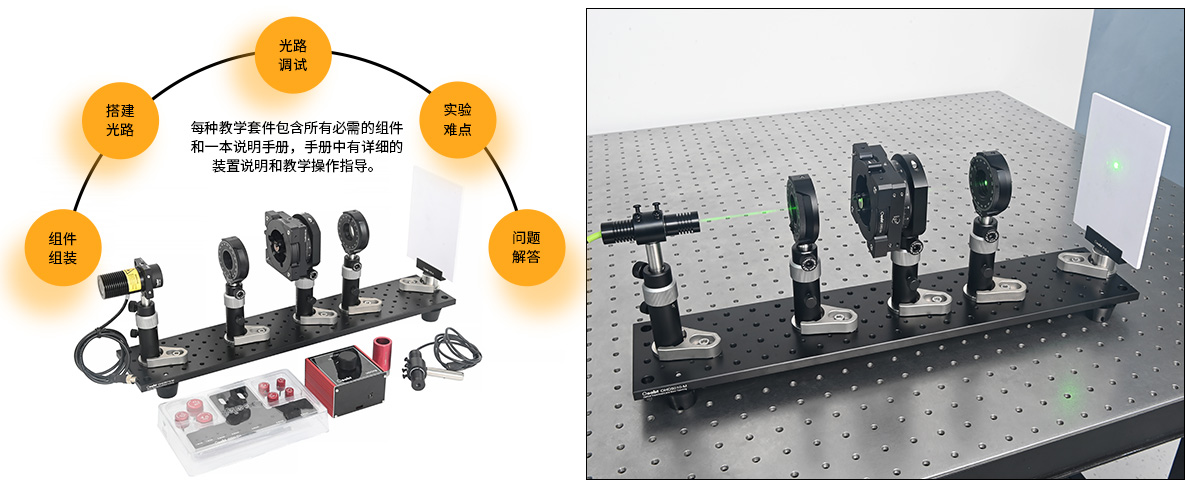

Oeabt教学演示系列产品旨在通过各种经典实验来促进物理学、光学、光子学以及各种新兴研究领域的发展。每种教学套件包含所有必需的组件和一本说明手册,手册中有详细的装置说明和教学操作指导。

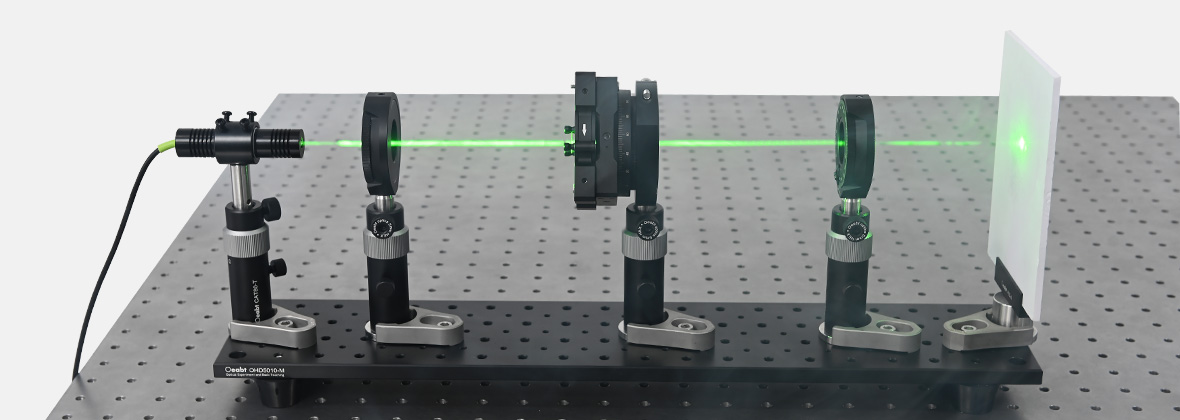

光的偏振实验通过研究光的偏振特性及其在不同介质和光学器件中的行为,展示了光的偏振现象及其在科学和技术中的应用。



光源组件

项目

型号

备注

数量

Ø18mm激光源
——
波长532nm,功率10mW,含电源
1
激光器安装孔
——
安装孔径:Ø19.5mm
1

LED光源

LED-D1-MAX6K

白光6000-6500K,输出电压:DC 12V,功率2W Max

1

调光控制器

LEDOTB-1000

1000mA电流,支持连续和脉冲模式

1

Ø1英寸透镜套筒

CSA-24

SM1螺纹,L=24mm,附带1个卡环

1

30mm通孔笼板

CSJ-31

限位孔Ø30.6mm,顶丝夹持固定套筒

1



偏振器组件
项目
型号
备注
数量

线偏振片

PBSW-C1

01英寸,适用波长:400-78nm

2

旋转安装架

SM-RP1

360°旋转,分度2°;零刻度线分度1°,游标刻度5弧分

2



波片架组件
项目
型号
备注
数量

自定心安装架

CRD-XA

自定心弹簧夹持:Ø3.8-45.0mm的光元件,M4螺孔

1

旋转安装座

CRD-S2

360°旋转,分度2°

1

Ø6mm笼杆

PCM-E1

Ø6mm支杆,L=25.4mm,4-40螺孔

4

Ø2英寸可调套筒

CSM2-T8

SM2内外螺纹,带8mm长外螺纹区段

1

套筒夹具环

SCR2

限位孔可稳固夹持Ø2英寸套筒,带M4螺孔

1

1/2波片

——

波片作检偏器使用

1

1/4波片

——

波片作检偏器使用

1


机械组件

项目

型号

备注

数量

光学面包板

OHD5010-M

500*100*11mm,M4/M6螺孔阵列,4个沉孔

1

脚垫

面包板脚垫

4

接杆支架

CAT80-T

伸缩式接杆支架,L=80mm,旋扭高度8mm

4

PCAH2.5-S

Ø12.7mm接杆,L=63.5mm,一端M4一端M6螺孔

5

PCA31-S

接杆底盘,M6螺栓

4

M-BASE-C

叉式压板,固定接杆支架位置

5

光斑观察白屏板

PIS-A2

白板:148*90*4.4mm

1

CFP1-S【M4】

Ø1英寸接杆,L=25.4mm,M4螺孔

1

工具配件

SPW-TH

扳手工具架,含手拧螺丝7颗和六角扳手7把

1

SPW-SM150

卡环扳手,L=50mm,带刻度,兼容SM1卡环

1

螺丝包

附赠

-

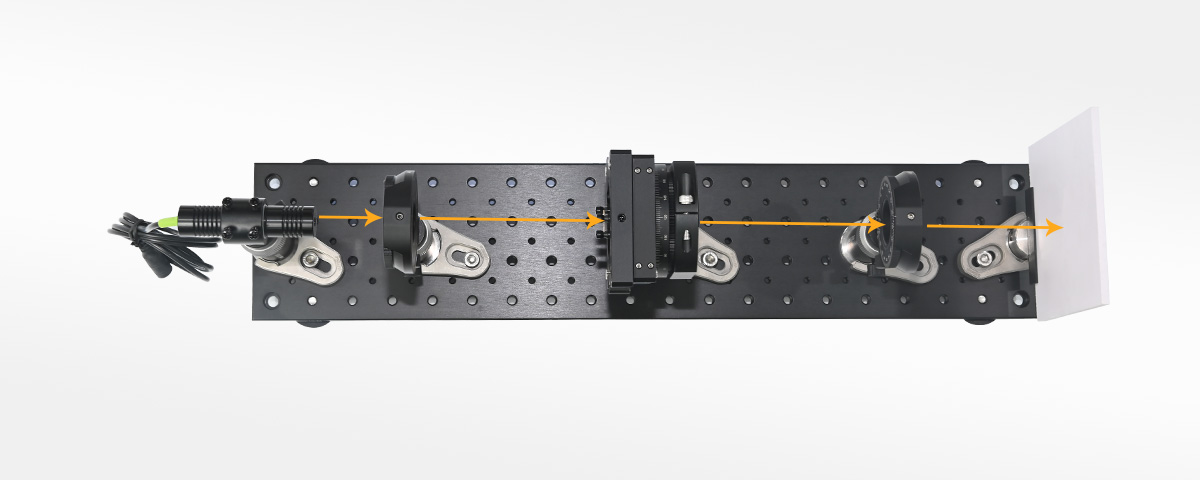

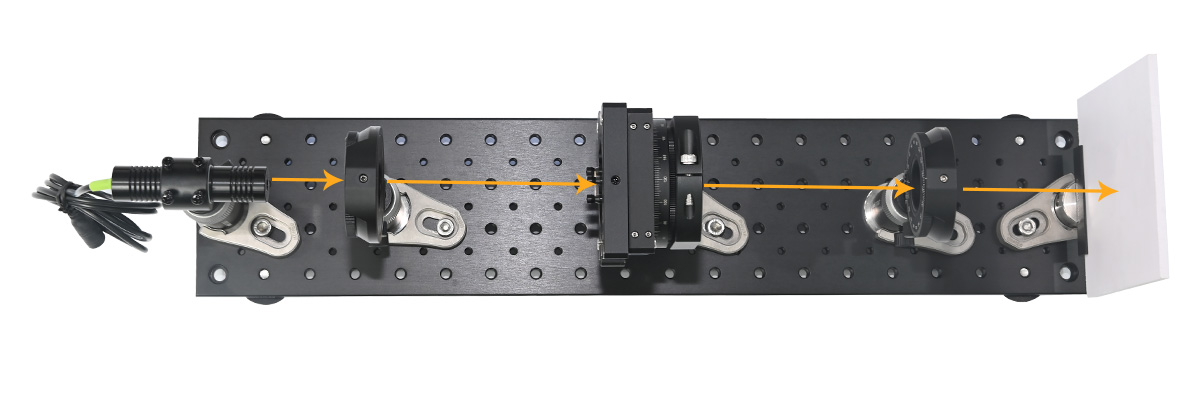

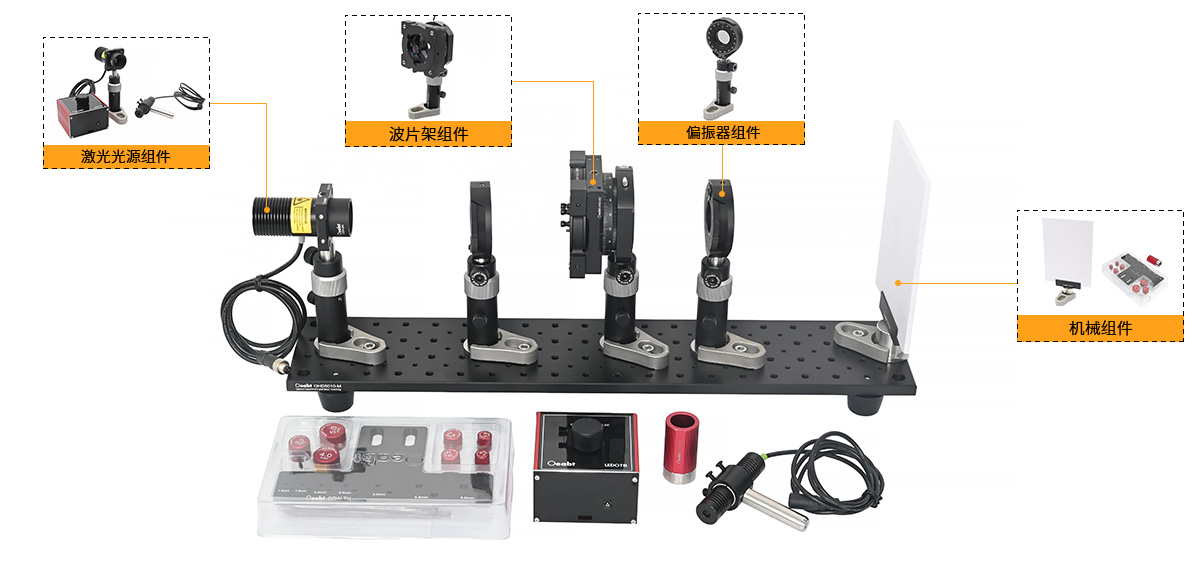

示意图
通用参数

光的偏振实验


——实验摘要:

光的偏振实验通过研究光的偏振特性及其在不同介质和光学器件中的行为,展示了光的偏振现象及其在科学和技术中的应用。实验内容包括线偏振光、圆偏振光的生成与检测,以及利用波片(如1/2波片和1/4波片)对偏振光的调制。



——实验原理:

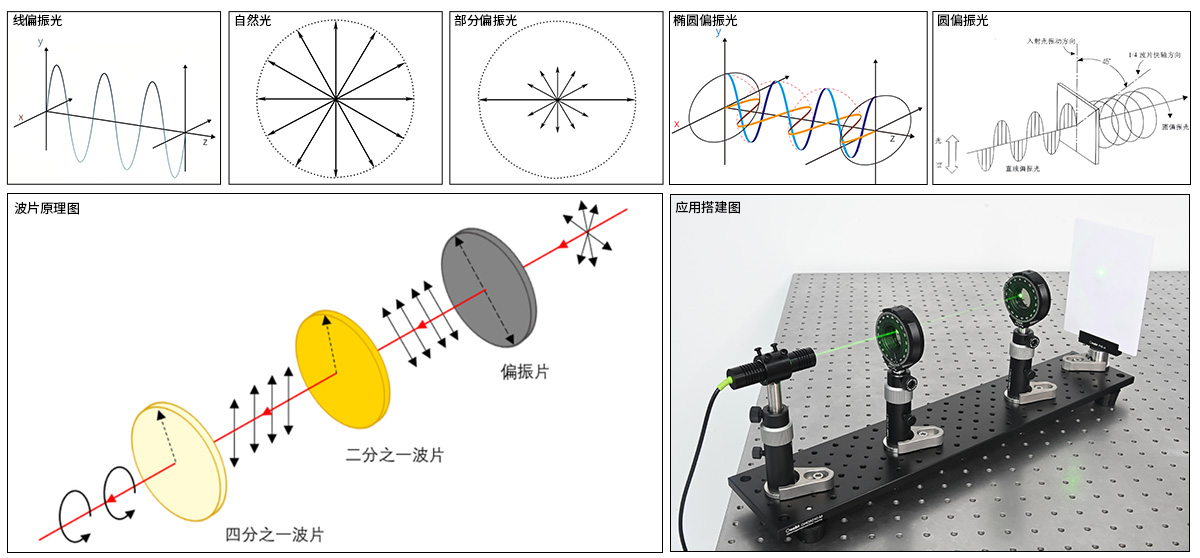

光的偏振特性
(1)线偏振光
光矢量振动方向始终在同一平面内,可通过偏振片或布儒斯特角反射生成;
(2)部分偏振光
光矢量在不同方向上振幅不等,可通过反射、透射或散射生成;
(3)椭圆偏振光
光矢量端点描绘出椭圆轨迹,由两个频率相同、振动方向垂直且有固定相位差的电矢量合成;
(4)圆偏振光
光矢量端点描绘出圆轨迹,是椭圆偏振光的特例,可通过1/4波片将线偏振光转换为圆偏振光;

(5)自然光:光矢量的偏振方向随机变化,常见于阳光和白炽灯光源;

波片的作用
(1)1/4波片
将线偏振光转换为圆偏振光或椭圆偏振光,具体取决于入射光与波片光轴的夹角;
(2)1/2波片
改变线偏振光的振动方向或圆偏振光的旋向



——实验目的:

(1)研究光的偏振特性通过实验观察验证光的偏振生成与特性;

(2)掌握偏振光的调制方法利用1/4波片和1/2波片调制偏振光,理解波片对偏振状态的影响;

(3)培养实验技能通过实际操作和观察,培养光学实验技能,提升对偏振光现象的理解;

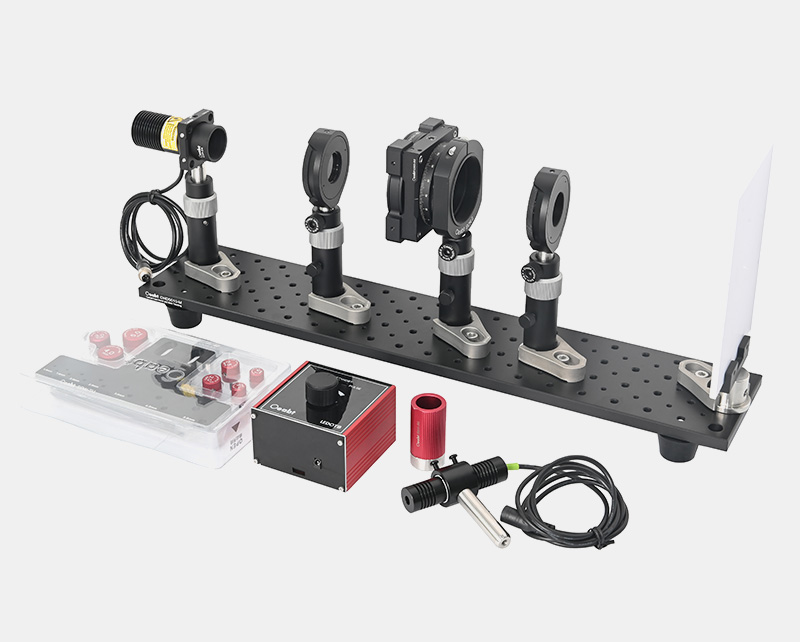

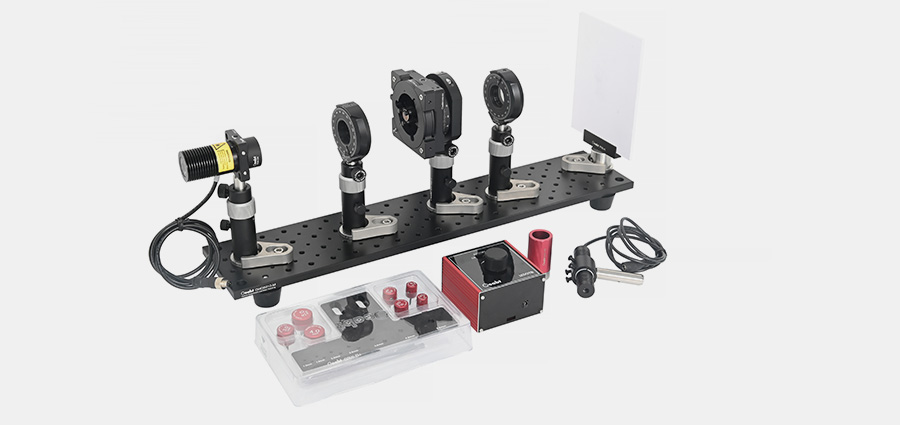

——套件清单

光的偏振实验通过研究光的偏振特性及其在不同介质和光学器件中的行为,展示了光的偏振现象及其在科学和技术中的应用。

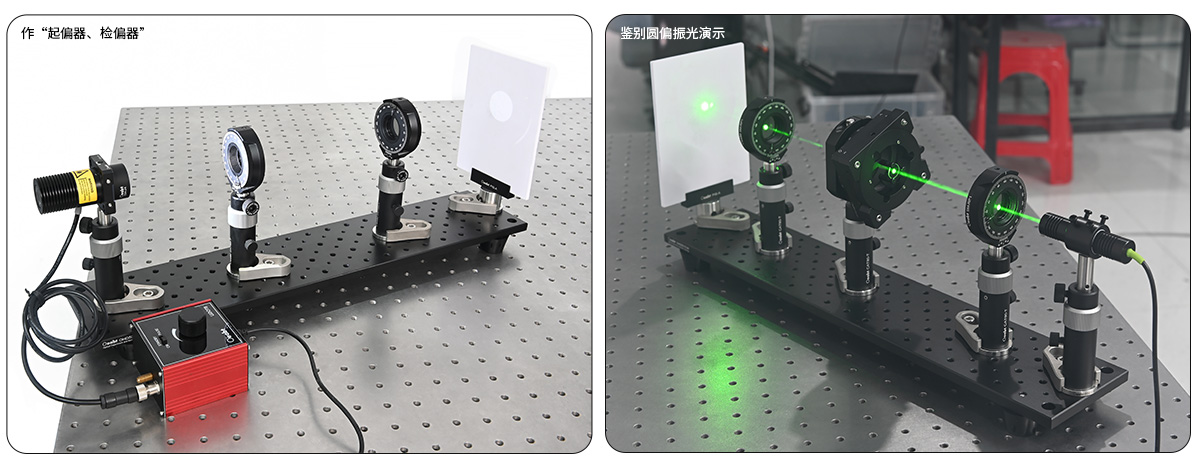

——实验内容




OEDU-PLE 光的偏振实验

光的偏振实验通过研究光的偏振特性及其在不同介质和光学器件中的行为,展示了光的偏振现象及其在科学和技术中的应用。

Oeabt教学演示系列产品旨在通过各种经典实验来促进物理学、光学、光子学以及各种新兴研究领域的发展。每种教学套件包含所有必需的组件和一本说明手册,手册中有详细的装置说明和教学操作指导。
