产品说明

• 在透镜套管系统里实现调节在终端元件的方向；

• 通过旋转来调整螺纹组件的方向，使得上下部件朝向一致；

• 连续360°旋转，在达到所需位置利用侧面手拧螺丝锁定；

• SM1（1.035”-40）外螺纹；

• 套管高度：24mm；

SA-PL在系统里能够快速对安装在终端的元件方向进行调节，常用于调整螺纹部件在拧紧时上部与下部的朝向一致。该套筒通过连续360° 旋转来纠正螺纹部件的方向，使其达到所需位置后，可以利用侧面的手拧螺丝来锁定。

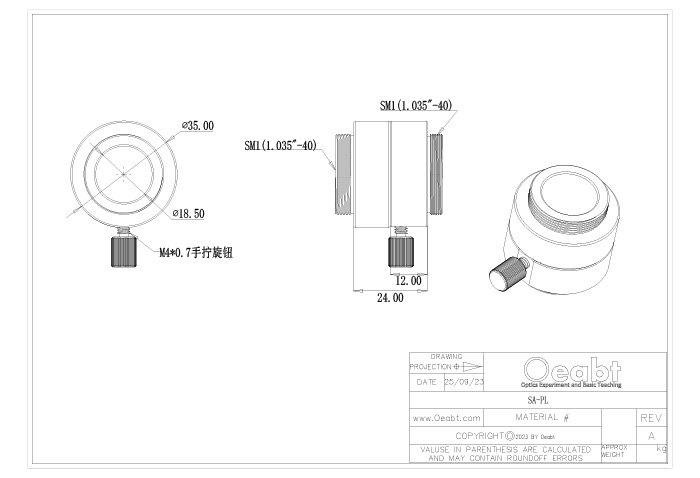

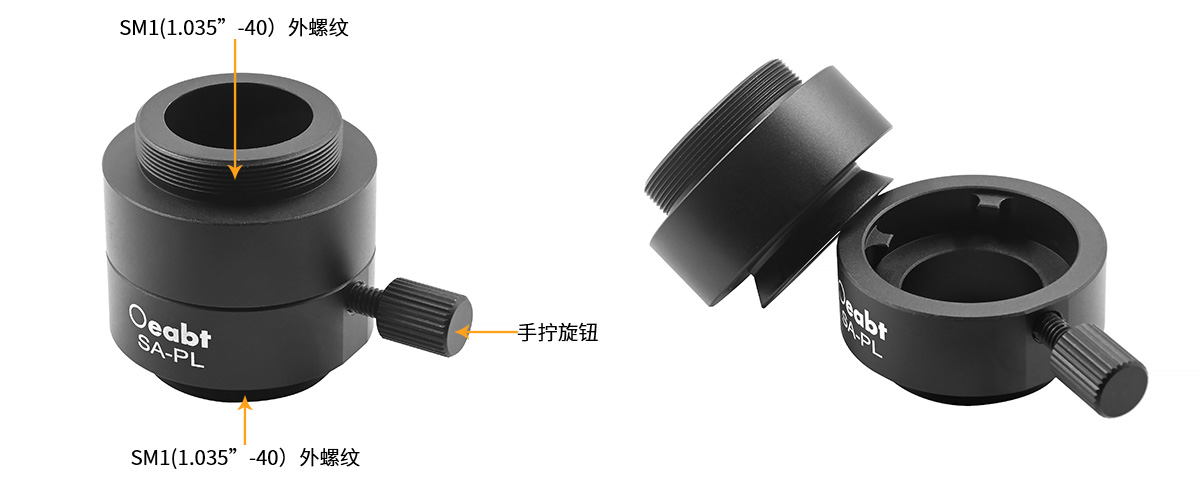

示意图

通用参数

（1）SA-PL在系统里能够快速对安装在终端的元件方向进行调节，常用于调整螺纹部件在拧紧时上部与下部的朝向一致。通常情况下，螺纹组件在拧到底时的方向可能会歪斜，导致上方与下方的组件朝向不一致。而该套筒通过连续360° 旋转来纠正螺纹部件的方向，使其达到所需位置后，可以利用侧面的手拧螺丝来锁定。

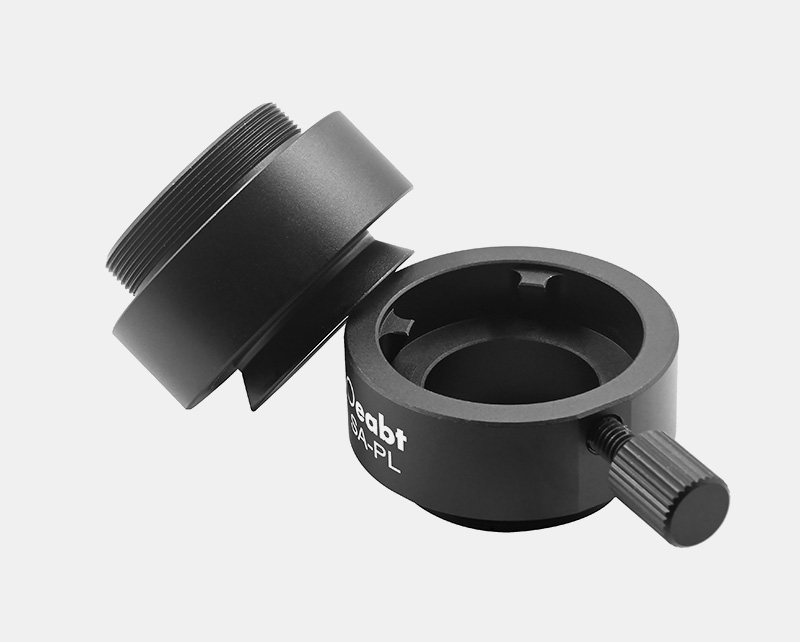

（2）定位套筒中间处的手拧旋钮方便快速连接和断开连接螺纹部件，上下两部分均有SM1(1.035”-40）外螺纹部分，通过燕尾对接安装。操作时，上下两部分别连接机械件，在松开手拧钮的情况下，将上端装载的组件块旋转至所需位置，拧紧即可。

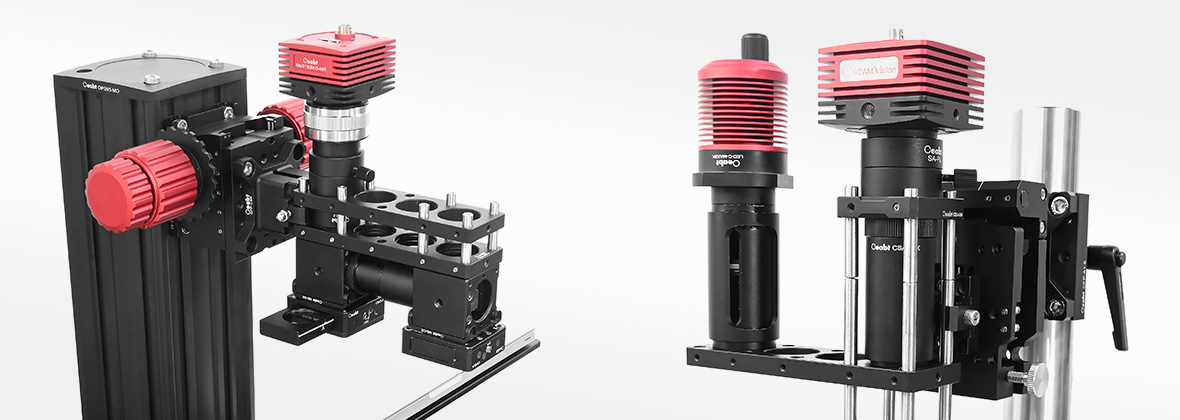

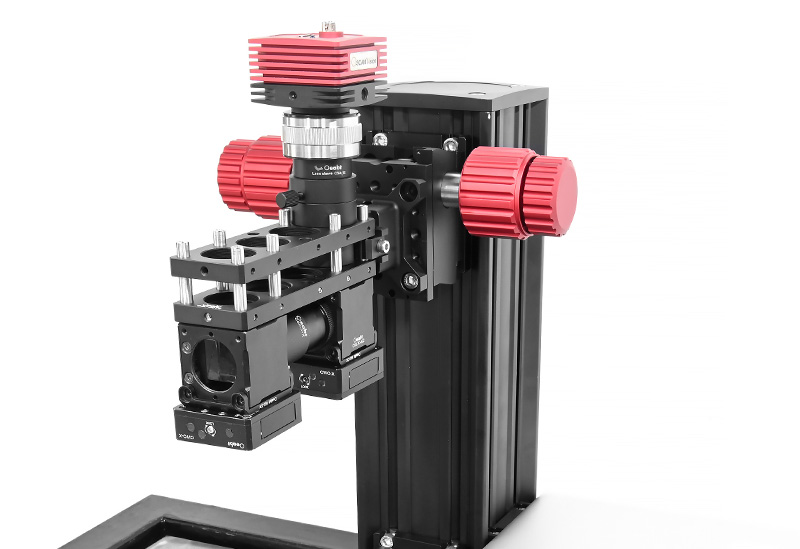

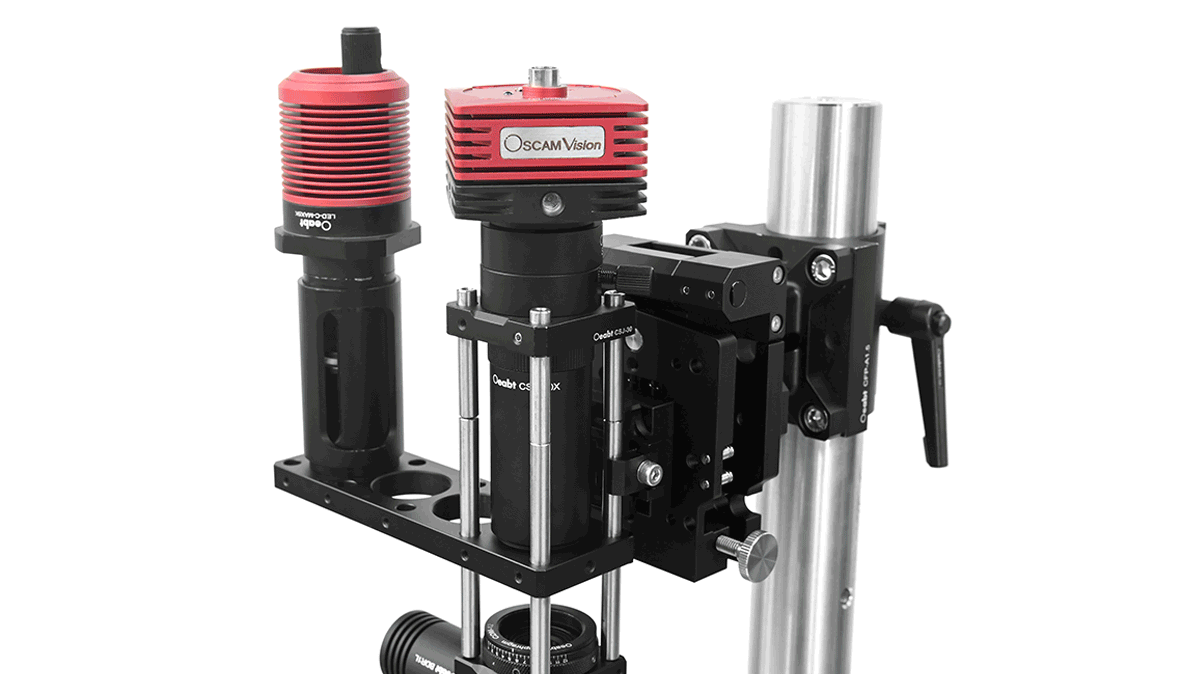

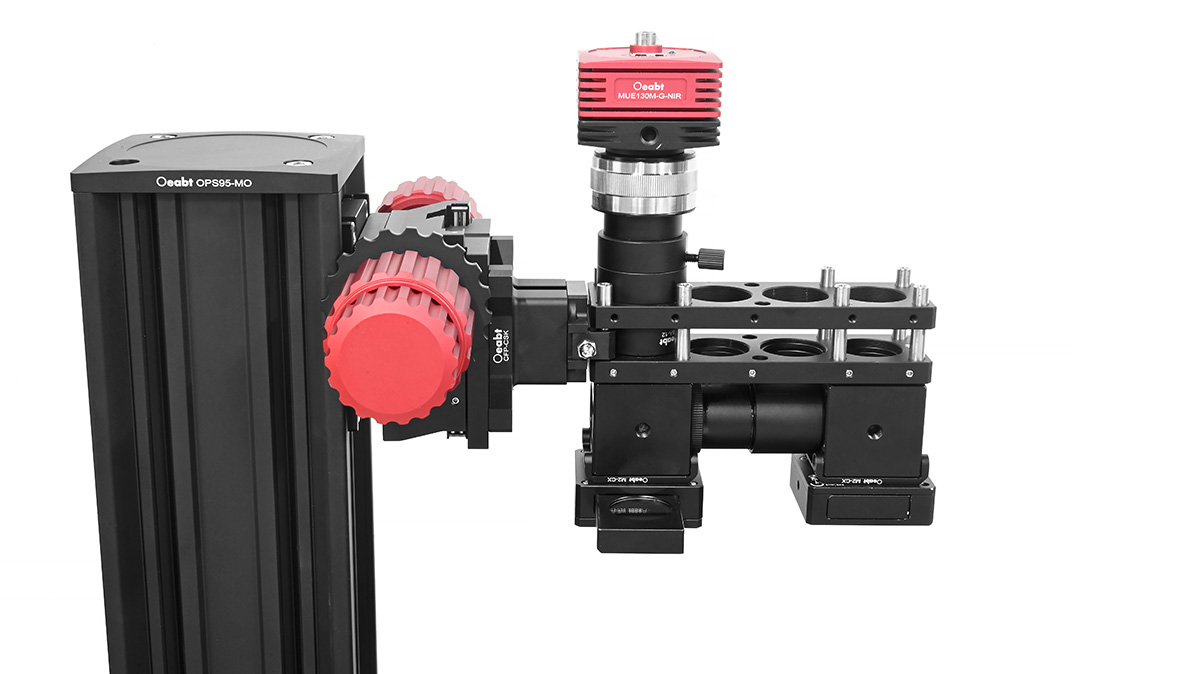

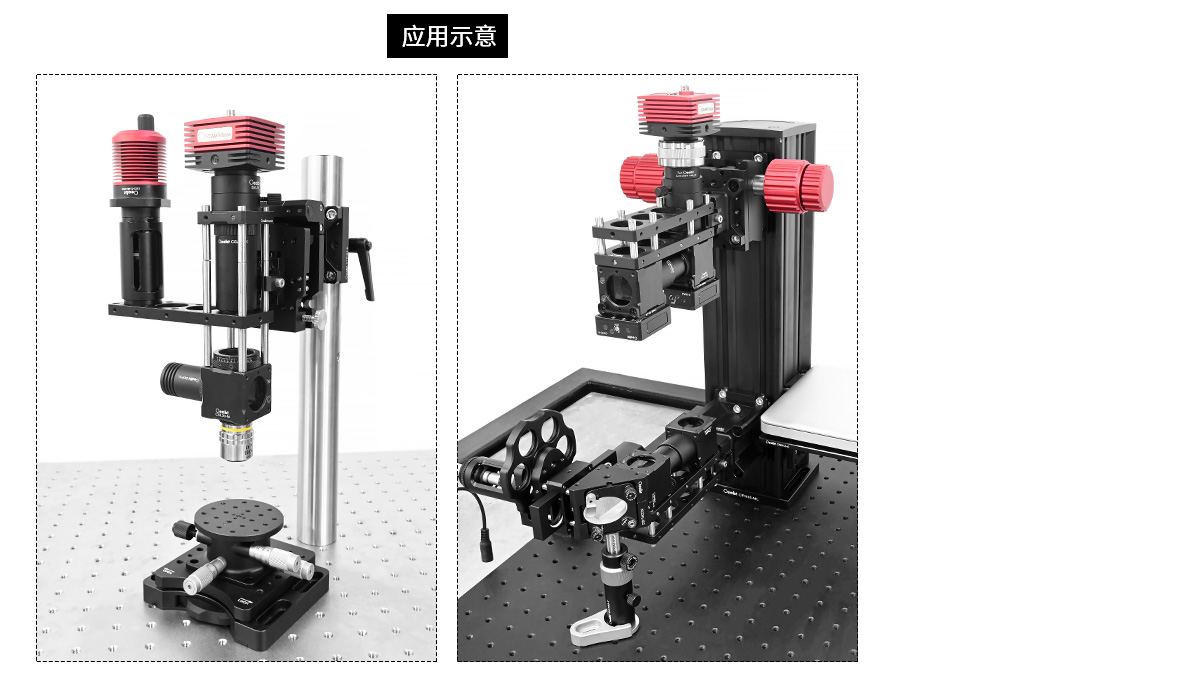

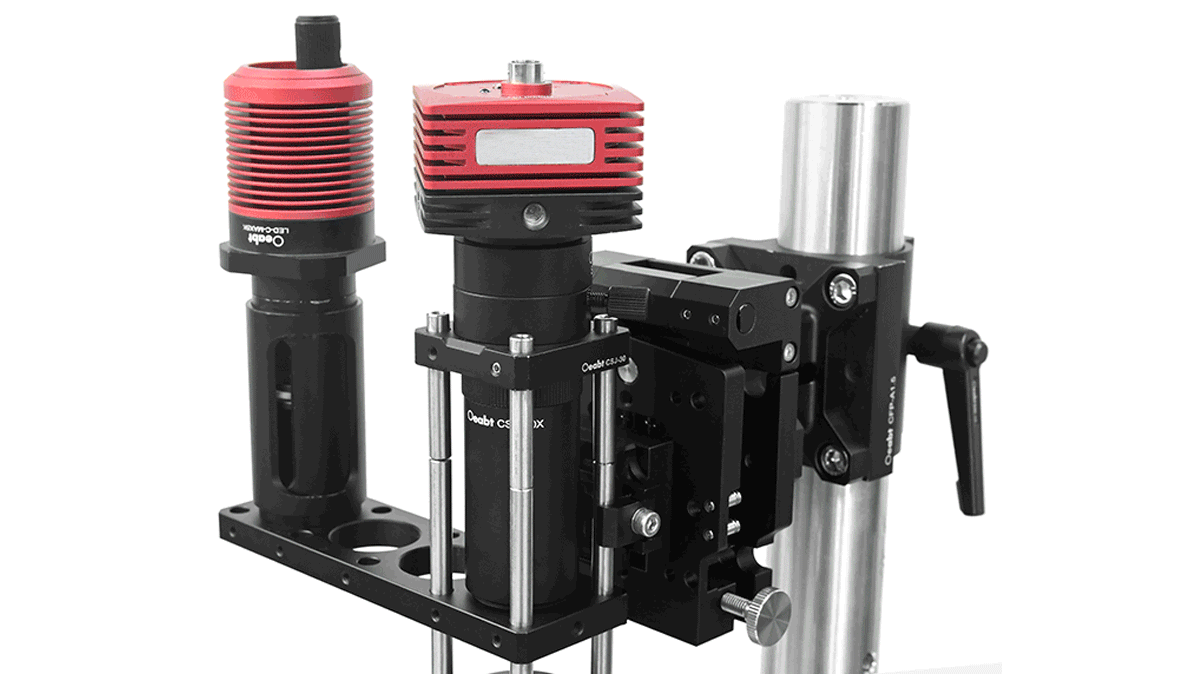

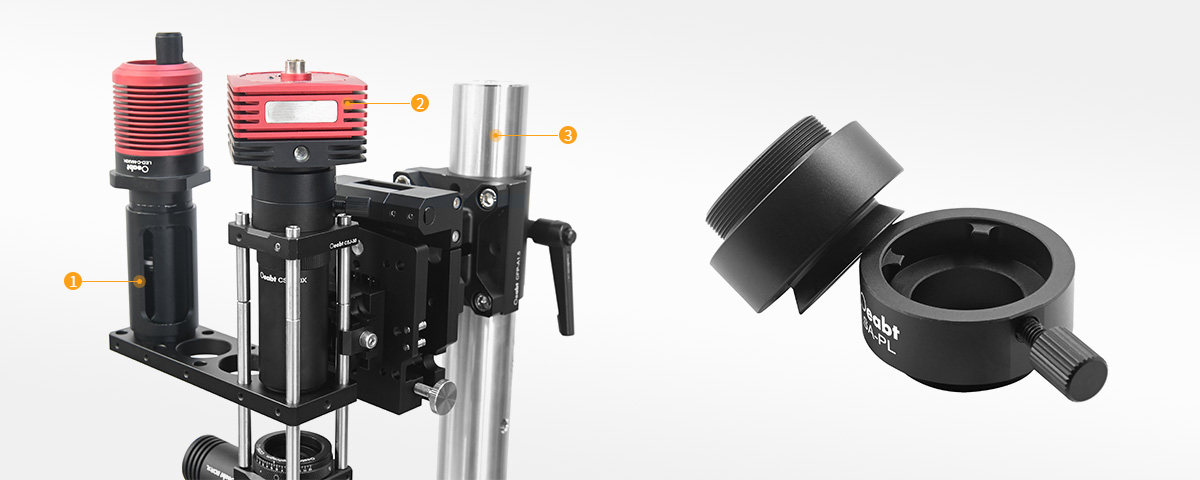

（3）应用示意

❶ CSA-V系列 Ø1英寸可视套管套筒点击购买>	❷ OsCam Vision® 科研相机点击购买>
❸ CFEP-S系列 Ø1.5英寸不锈钢立杆接杆点击购买>

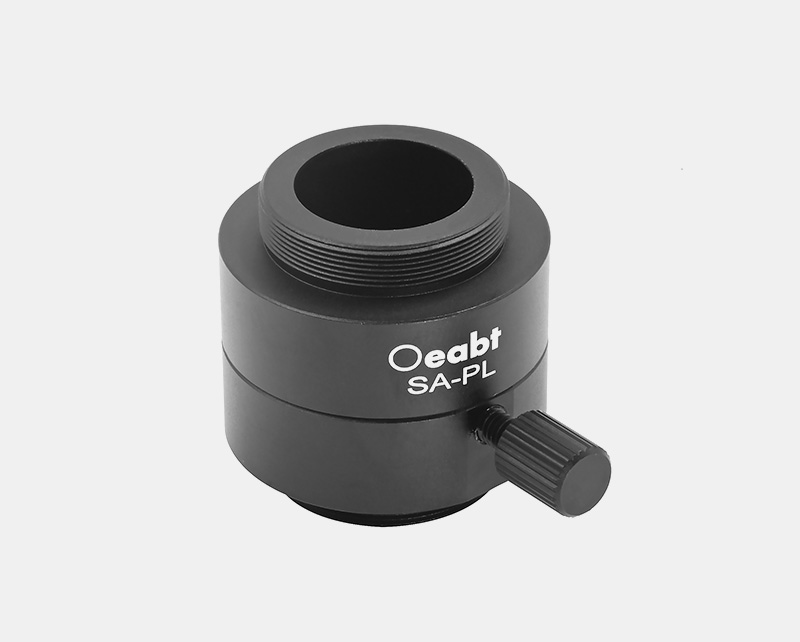

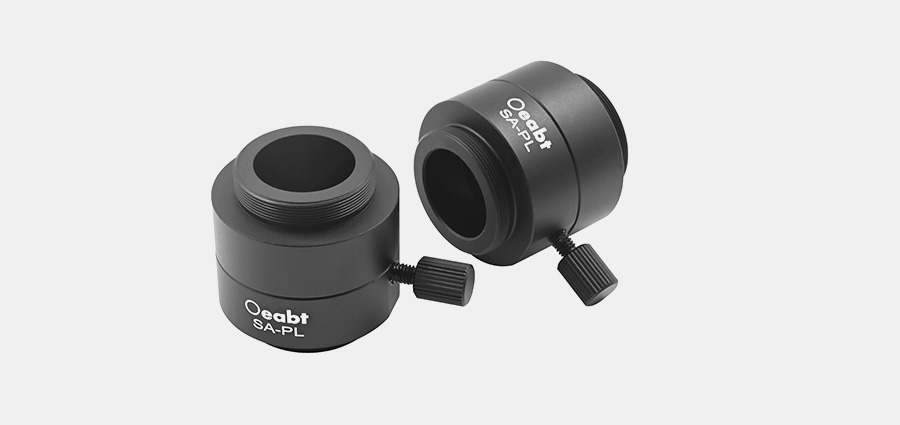

SA-PL 可调定位套管

• 在透镜套管系统里实现调节在终端元件的方向；

• 通过旋转来调整螺纹组件的方向，使得上下部件朝向一致；

• 连续360°旋转，在达到所需位置利用侧面手拧螺丝锁定；

• SM1（1.035”-40）外螺纹；

• 套管高度：24mm；

定位套筒中间处的手拧旋钮方便快速连接和断开连接螺纹部件，上下两部分均有SM1(1.035”-40）外螺纹部分，通过燕尾对接安装。
